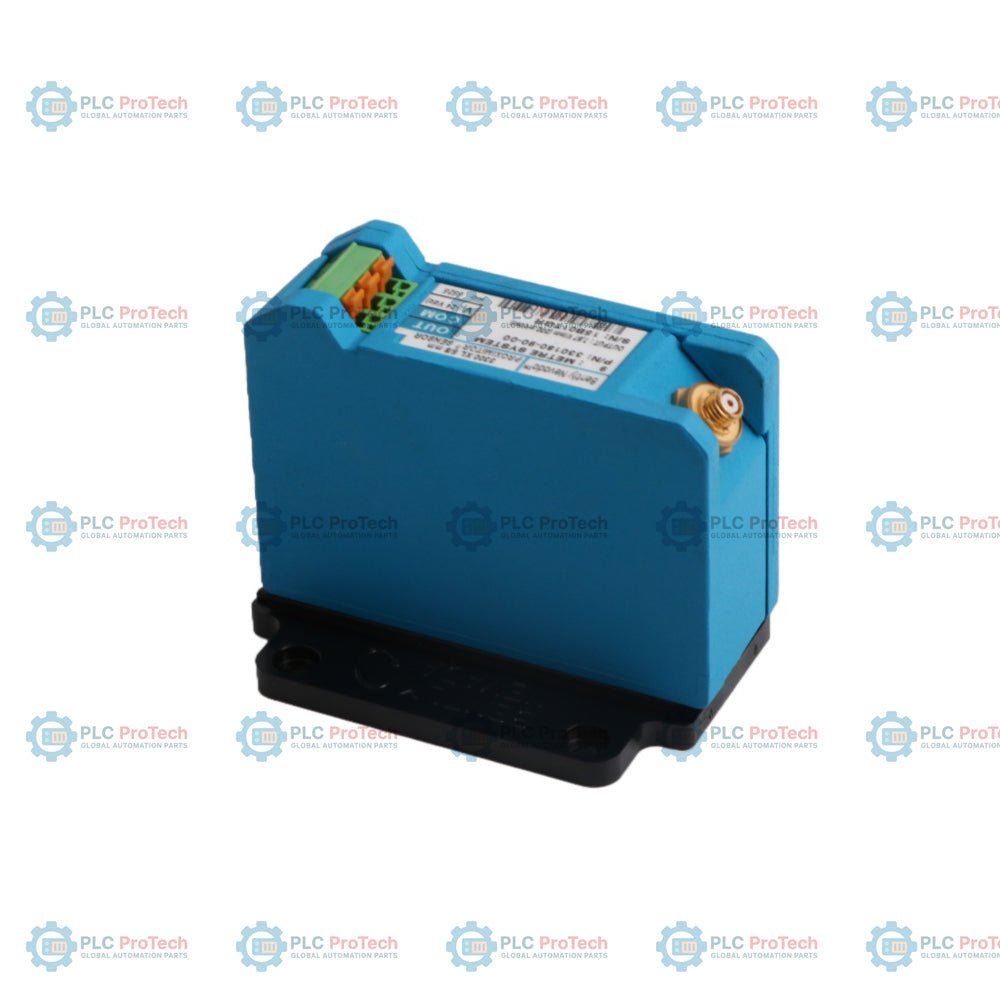

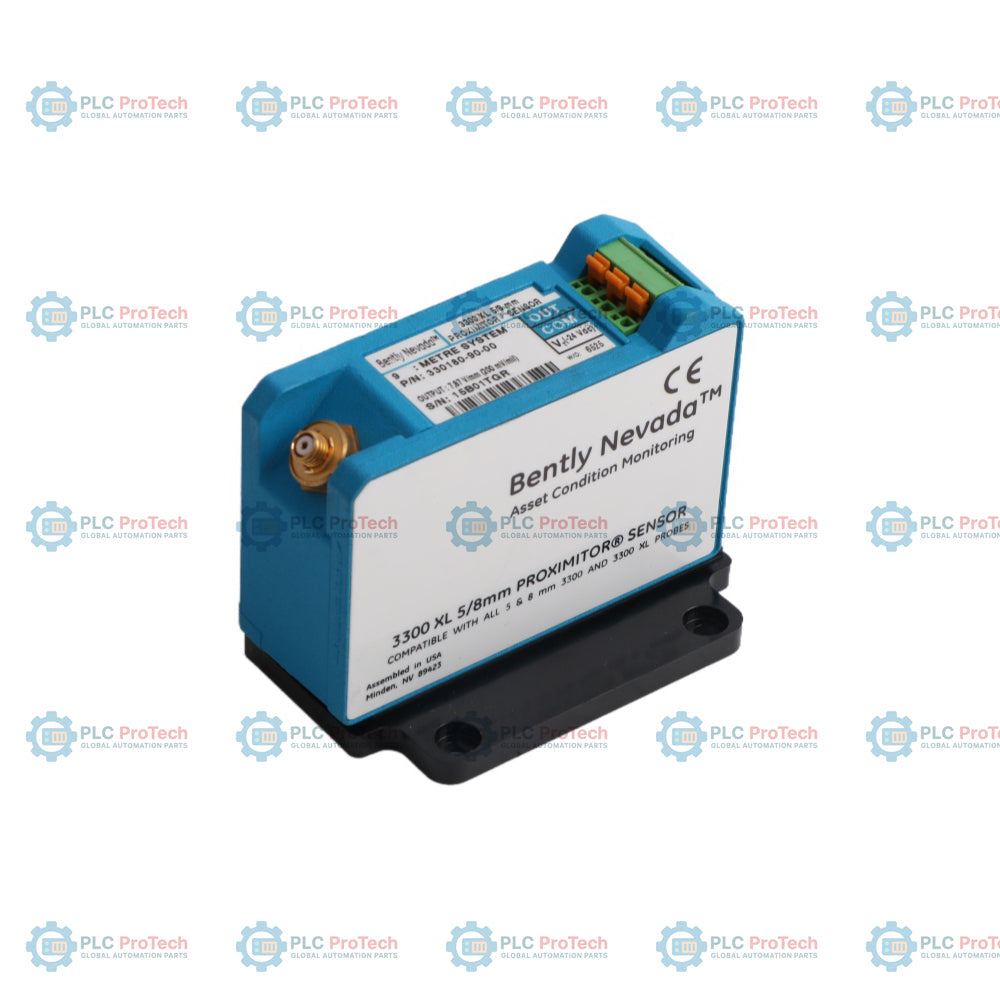

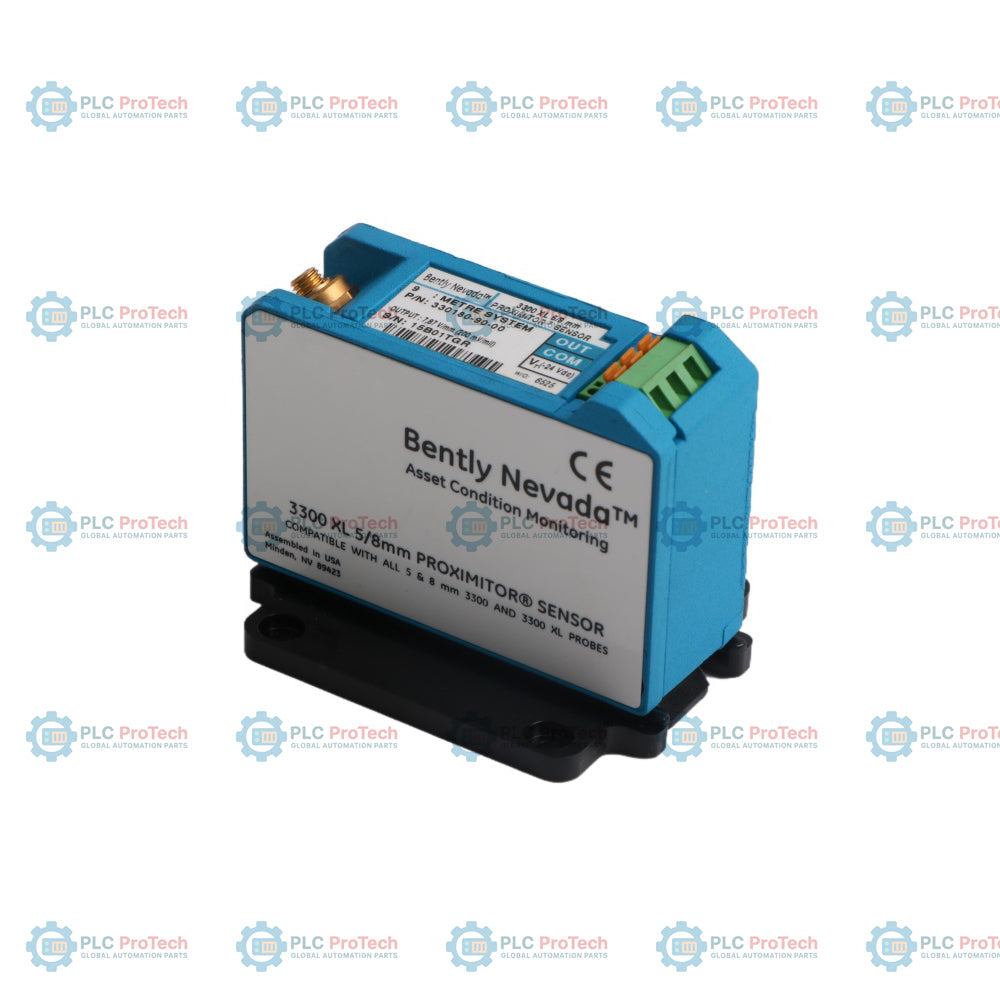

330180-90-00: 3300 XL Proximitor-Sensor, konfiguriert für eine Systemlänge von 9,0 Metern mit standardmäßigem Gehäuse für den Tafeleinbau und ohne Zulassungen von Behörden für explosionsgefährdete Bereiche. Diese Konfiguration bereitet das Signal der Näherungssonde in Maschinenschutznetzwerken auf und treibt es an; sie gibt eine kontinuierliche analoge Gleichspannung aus, die proportional zum dynamischen Abstand zwischen der Sondenspitze und dem Zielmaterial ist.
Im Gegensatz zu den Varianten mit 1,0 oder 5,0 Metern entspricht diese Systemversion mit 9,0 Metern den kombinierten Impedanzanforderungen von 3300 XL 8-mm-Näherungssonden und Verlängerungskabeln, die auf eine physische Gesamtlänge von 9,0 Metern kalibriert sind. Die integrierte Grundplatte sorgt ohne separate Isolierkomponenten für galvanische Trennung, minimiert den Montageplatz und vereinfacht die direkte Montage an Gerätepaneelen oder Anschlussgehäusen.
Typische Anwendungen umfassen Wellenvibrationen, axiale Positionen und Drehzahlmessungen an rotierenden Maschinen wie Dampfturbinen, Gasverdichtern, Industriepumpen und Lagern von Elektromotoren.
| Optionscode | Wert für diese SKU | Beschreibung / Bedeutung |
|---|---|---|
| Bestellbare Teilenummer | 330180-90-00 | 3300 XL Proximitor-Sensor |
| A – Gesamtlänge und Montageoption | 90 | 9,0 Meter (29,5 Fuß) Systemlänge, Tafeleinbau |
| B – Option für behördliche Zulassung | 00 | Nicht erforderlich |
| Parameter | Spezifikation |
|---|---|
| Hersteller | Bently Nevada |
| Teilenummer/Modell | 330180-90-00 |
| Gerätetyp | Proximitor-Sensor |
| Systemkompatibilität | 3300 XL 8-mm-Näherungsaufnehmersystem (Konfiguration mit 9,0 m) |
| Eingang | Unterstützt eine berührungslose 3300 XL 8-mm-Näherungssonde und ein Verlängerungskabel |
| Anforderungen an die Stromversorgung | -17,5 V Gleichspannung bis -26 V Gleichspannung bei einem maximalen Verbrauch von 12 mA |
| Ausgangssignalbereich | -1 bis -17 V Gleichspannung (proportional zum Spaltabstand) |
| Inkrementeller Skalierungsfaktor (ISF) | 7,87 V/mm (200 mV/mil) plus/minus 6,5 Prozent, gemittelt über einen linearen Bereich von 2,0 mm (80 mil) |
| Linearbereich | 0,25 mm bis 2,3 mm (10 mil bis 90 mil) |
| Ausgangswiderstand | 50 Ohm |
| Betriebstemperaturbereich | -52 °C bis +100 °C (-62 °F bis +212 °F) |
| Lagertemperaturbereich | -52 °C bis +105 °C (-62 °F bis +221 °F) |
| Gehäusematerial | A308 Aluminium |
| Abmessungen | 81,3 mm x 63,5 mm x 50,8 mm (H x B x T) |
| Gewicht | 0,246 kg |
Montieren Sie die Grundplatte für Schalttafeleinbau mithilfe der integrierten Montageplatte direkt auf einer flachen, elektrisch leitfähigen Oberfläche. Verwenden Sie ein standardmäßiges, 3-adriges, geschirmtes Triaden-Feldkabel (empfohlen: 18 AWG / 1,0 mm²), um die Klemmenleisten mit dem Überwachungs-Racksystem zu verbinden. Stellen Sie sicher, dass die Gesamtlänge der Messschleife aus Sonde und Verlängerungskabel genau 9,0 Meter beträgt, damit die Kalibrierung mit dem Sensor erhalten bleibt. Die Steckverbinder müssen sauber, trocken und bei Einsatz in rauen Umgebungen mit Steckverbinder-Schutzkappen oder selbstverschweißendem Band geschützt werden.
Erfüllt die europäischen CE-Kennzeichnungsanforderungen für elektromagnetische Verträglichkeit und HF-/EMI-Störfestigkeit, ohne dass zusätzliche Metallrohre oder Gehäuse erforderlich sind. Erfüllt die FCC-Bestimmungen nach Teil 15.
