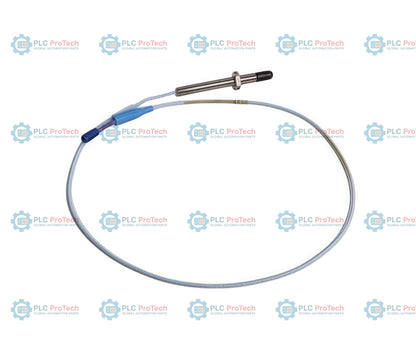

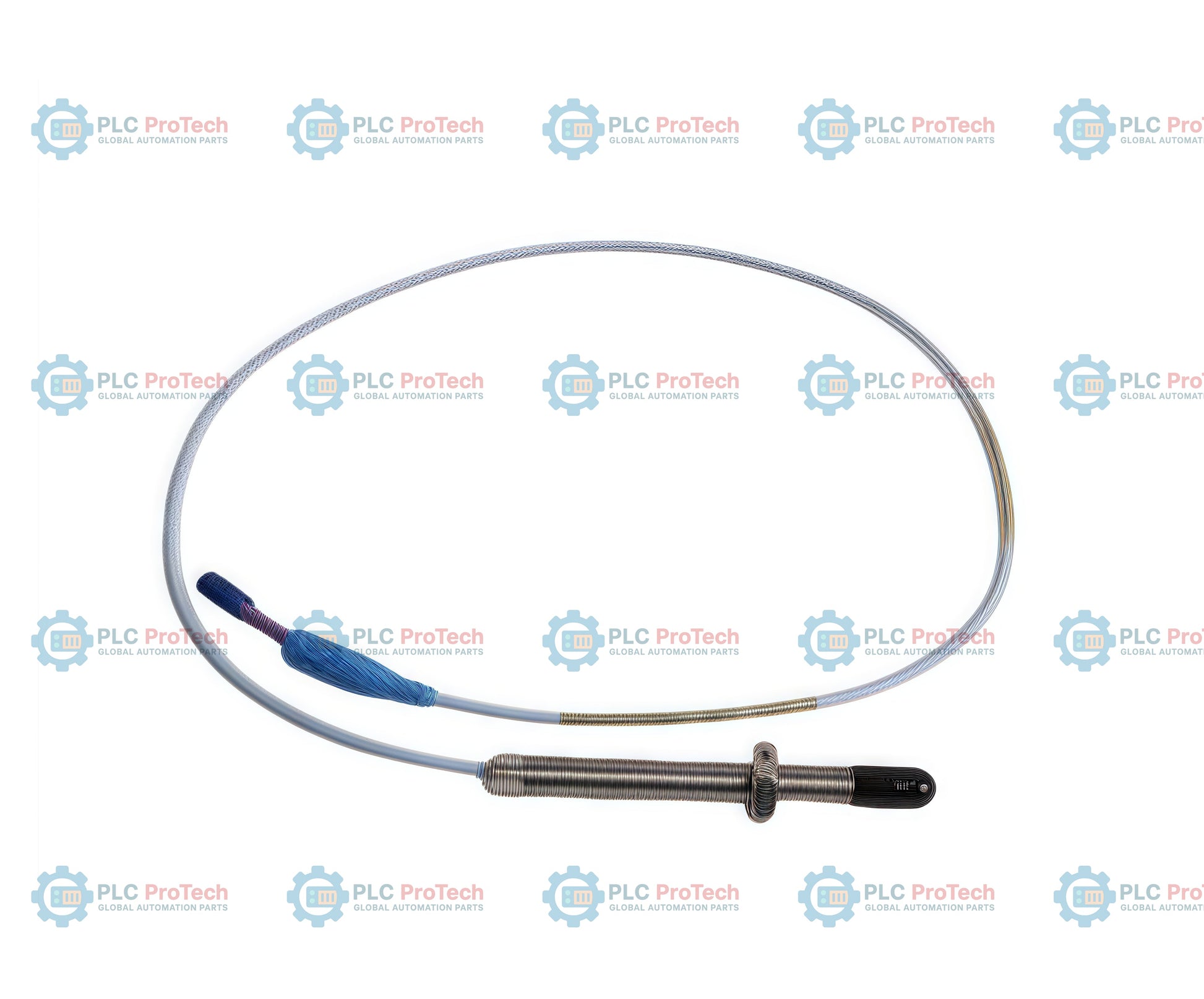

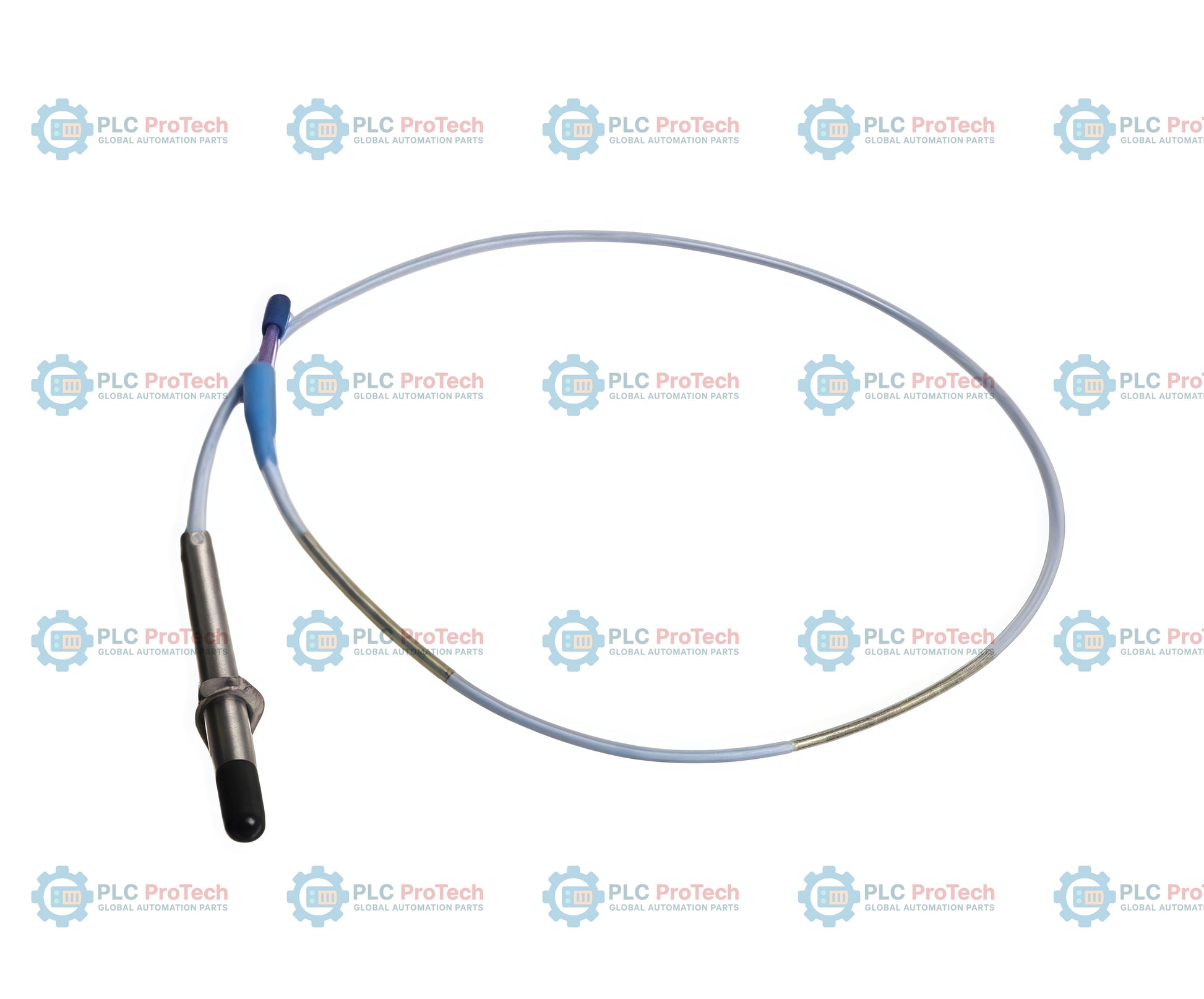

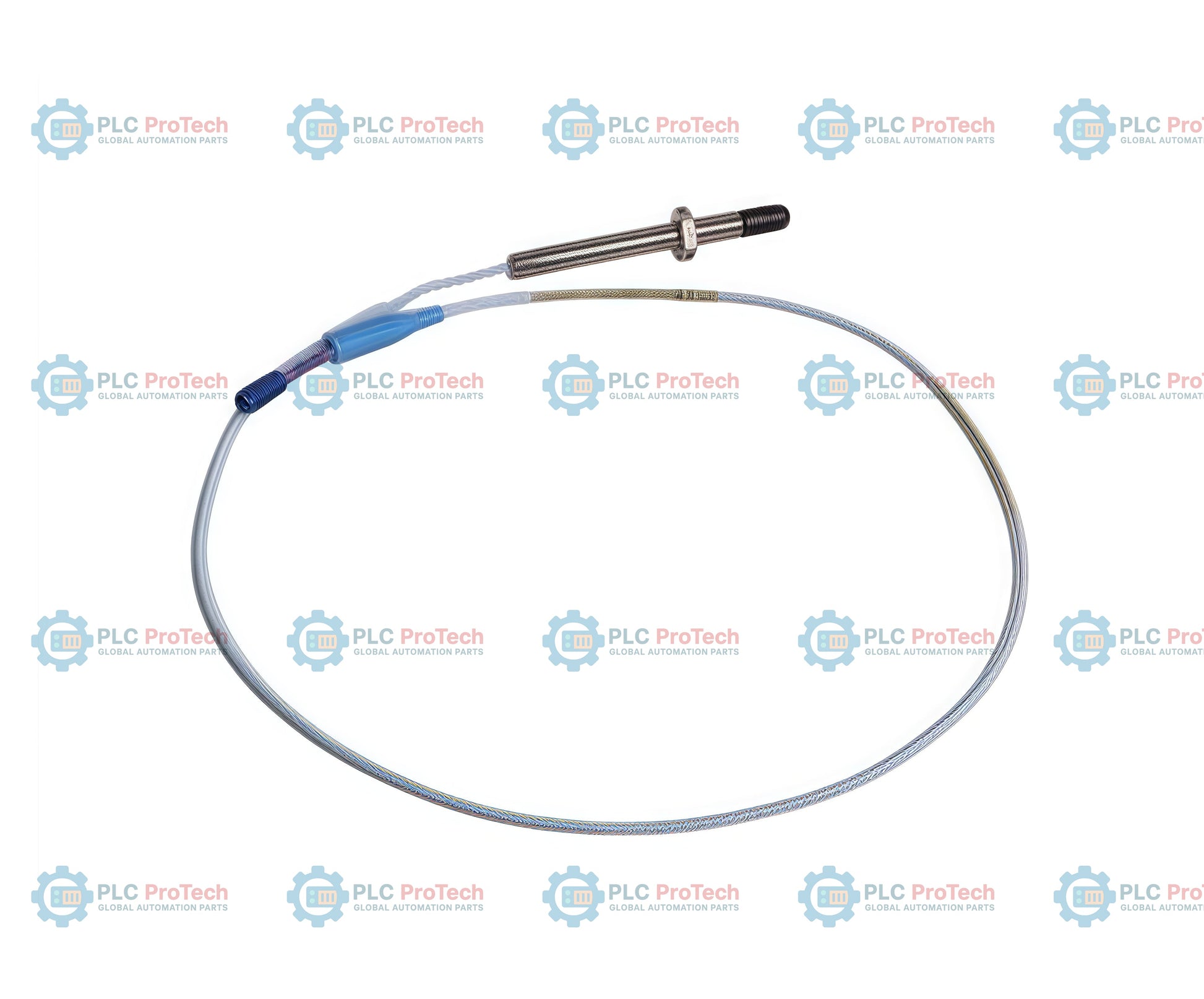

330701-00-40-10-02-05 spezifiziert diese Konfiguration der 3300 XL 11-mm-Näherungssonde mit einer standardmäßigen 1/2-20-UNF-2A-Halterung ohne Armierung, einem vollständig mit Gewinde versehenen Gehäuse (Option 00, 0,0 Zoll gewindelose Länge), einer gesamten Gehäuselänge von 4,0 Zoll (Option 40) und einer Gesamtlänge von 1,0 m (3,3 Fuß) (Option 10). Im Gegensatz zu Varianten mit Edelstahlarmierung (z. B. der Serie 330702) oder Varianten mit integrierten Steckerprotektoren (Option 01) verwendet diese Sonde ein leichtes, nicht armierte 75-Ohm-Triaxialkabel und endet in einem koaxialen ClickLoc-Miniaturstecker (Option 02). Dadurch bietet sie ein schlankes Profil für standardmäßige industrielle Installationsrohre.
Dieser Wirbelstrom-Wegsensor ist für berührungslose Schwingungs- und Positionsmessungen ausgelegt. Zusammen mit einem 3300 XL 11-mm-Proximitor-Sensor (z. B. 330780) und einem kompatiblen Verlängerungskabel bildet er ein vollständiges 3300 XL 11-mm-Näherungswandlersystem. Der Spitzendurchmesser von 11 mm erweitert den linearen Messbereich auf 4,0 mm (160 mil), wodurch sich der Sensor ideal zur Überwachung größerer Wellenverlagerungen, der Rotorposition und der axialen Bewegung an Hochgeschwindigkeits-Industriekompressoren, Dampfturbinen und anderen kritischen rotierenden Maschinen eignet.
Diese 11-mm-Sonde wird zum Schutz von Industriemaschinen in anspruchsvollen rotierenden Umgebungen eingesetzt. Typische Anwendungen umfassen die Überwachung von Wellenschwingungen, die Messung der axialen Schubposition und die Analyse der Rotorexzentrizität an Dampfturbinen in Versorgungsanlagen, industriellen Gasturbinen, Kreiselverdichtern und Generatoren. Sie ist dafür ausgelegt, den rauen Bedingungen in petrochemischen Anlagen, Stromerzeugungsanlagen, Erdölraffinerien und Gaspipelines standzuhalten.
| Optionssegment | Ausgewählter Code | Beschreibung / Bedeutung |
|---|---|---|
| Basismodell | 330701 | 3300 XL 11-mm-Näherungssonde, 1/2-20-UNF-Gewinde, ohne Schutzarmierung |
| A: Option für die gewindelose Länge | 00 | Gewindelose Länge: 0,0 Zoll |
| B: Option für die gesamte Gehäuselänge | 40 | Gesamte Gehäuselänge: 4,0 Zoll |
| C: Option für die Gesamtlänge | 10 | Gesamte Sondenlänge: 1,0 Meter (3,3 Fuß) |
| D: Option für Steckverbinder- und Kabeltyp | 02 | Miniatur-Koaxialstecker ClickLoc, Standardkabel |
| E: Option für behördliche Zulassung | 05 | Mehrfachzulassungen (einschließlich CSA, ATEX und IECEx) |
| Parameter | Spezifikation / Wert |
|---|---|
| Hersteller | Bently Nevada (Baker Hughes) |
| Modellnummer | 330701-00-40-10-02-05 |
| Systemkompatibilität | 3300 XL 11-mm-Wandler-System (Gesamtlänge 5 m oder 9 m) |
| Durchmesser der Sondenspitze | 11 mm |
| Gehäusegewindegröße | 1/2-20 UNF-2A |
| Gewindelose Länge | 0.0 Zoll |
| Gehäuselänge | 4.0 Zoll |
| Gesamtlänge der Sonde | 1.0 Meter (3.3 Fuß) |
| Linearer Bereich | 4.0 mm (160 mils), beginnend bei 0.5 mm (20 mils) bis 4.5 mm (180 mils) |
| Empfohlene Spalteinstellung | 2.5 mm (100 mils) |
| Inkrementeller Skalierungsfaktor (ISF) | 3.94 V/mm (100 mV/mil) +/-10% |
| Abweichung von der Geraden (DSL) | Standardmäßig weniger als +/-0.10 mm (+/-4 mils); bei erweiterten Temperaturen weniger als +/-0.15 mm (+/-6 mils) |
| Gleichstromwiderstand der Sonde (R_PROBE) | 5.9 +/-0.5 Ohm (Innenleiter zum äußeren Schirm) |
| Frequenzgang | 0 bis 8 kHz: typisch +0, -3 dB |
| Sondenspitzenmaterial | Polyphenylensulfid (PPS) |
| Sondengehäusematerial | Edelstahl AISI 304 (SST) |
| Sondenkabeltyp | Standardkabel mit 75-Ohm-triaxialer Fluorethylen-Propylen-Isolierung (FEP) |
| Steckverbindermaterial | Vergoldetes Messing |
| Steckverbindertyp | Miniatur-Koaxialstecker ClickLoc, Stecker |
| Maximales Gehäusedrehmoment | 45.2 N-m (400 in-lb); empfohlen: 15.2 N-m (133 in-lb) |
| Maximale Zugfestigkeit | 330 N (75 lb) Sondengehäuse zum Anschlusskabel; 270 N (60 lb) Anschlusskabel zum Verlängerungskabel |
| Minimaler Kabelbiegeradius | 25.4 mm (1.0 in) |
| Betriebs- und Lagertemperatur | -52 degC bis +177 degC (-62 degF bis +351 degF) |
| Grenzwerte der relativen Luftfeuchtigkeit | 100 % kondensierend, nicht tauchfähig (wenn die Steckverbinder geschützt sind) |
Stellen Sie bei der Installation sicher, dass das empfohlene Anzugsdrehmoment von 15.2 N-m (133 in-lb) angewendet wird, ohne das maximale strukturelle Grenzdrehmoment von 45.2 N-m (400 in-lb) zu überschreiten. Der gewindelose Abschnitt beträgt 0.0 Zoll, sodass das Gehäuse vollständig in den Montageanschluss eingeschraubt werden kann. Halten Sie entlang des triaxialen FEP-Kabels einen minimalen Biegeradius von 25.4 mm (1.0 in) ein. Die Steckverbinder müssen sauber, trocken und frei von Öl gehalten werden. Wenn die Verbindung voraussichtlich Feuchtigkeit oder starker Öleinwirkung ausgesetzt ist, werden standardmäßige Schutzmanschetten oder Steckverbinder-Schutzvorrichtungen dringend empfohlen. Installieren Sie die Sonde in explosionsgefährdeten Bereichen gemäß den angegebenen Steuerzeichnungen.
Globaler Expressversand
Rückgabe & Garantie
Hersteller: Bently Nevada
Produkt-Nr.: 330701-00-40-10-02-05
Herkunftsland:Vereinigte Staaten
Produkttyp: 3300 XL 11 mm Näherungssonde
Strichcode: 8537101190
Zahlung: T/T, Western Union
Gewicht: 180g
Abmessungen: 50 mm x 100 mm x 100 mm (H x B x T)
Versandhafen: Xiamen
Garantie: 12 Monate
