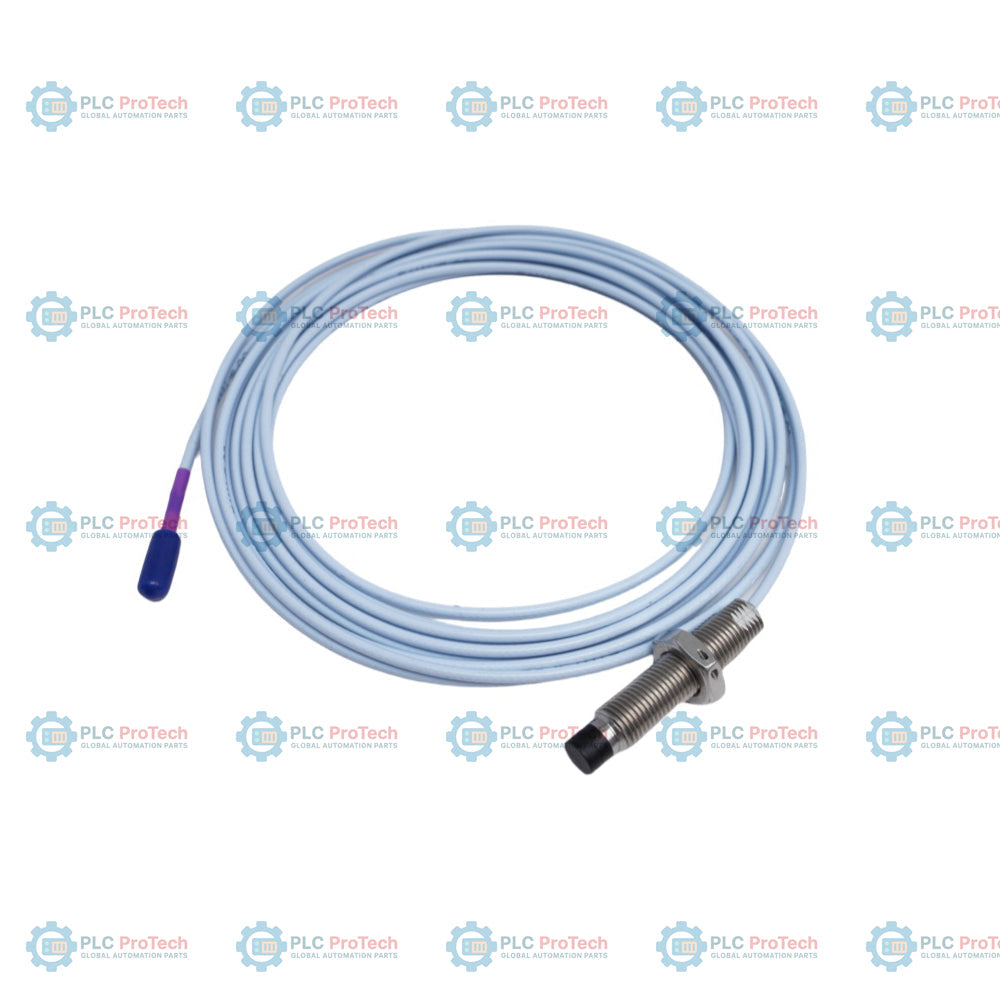

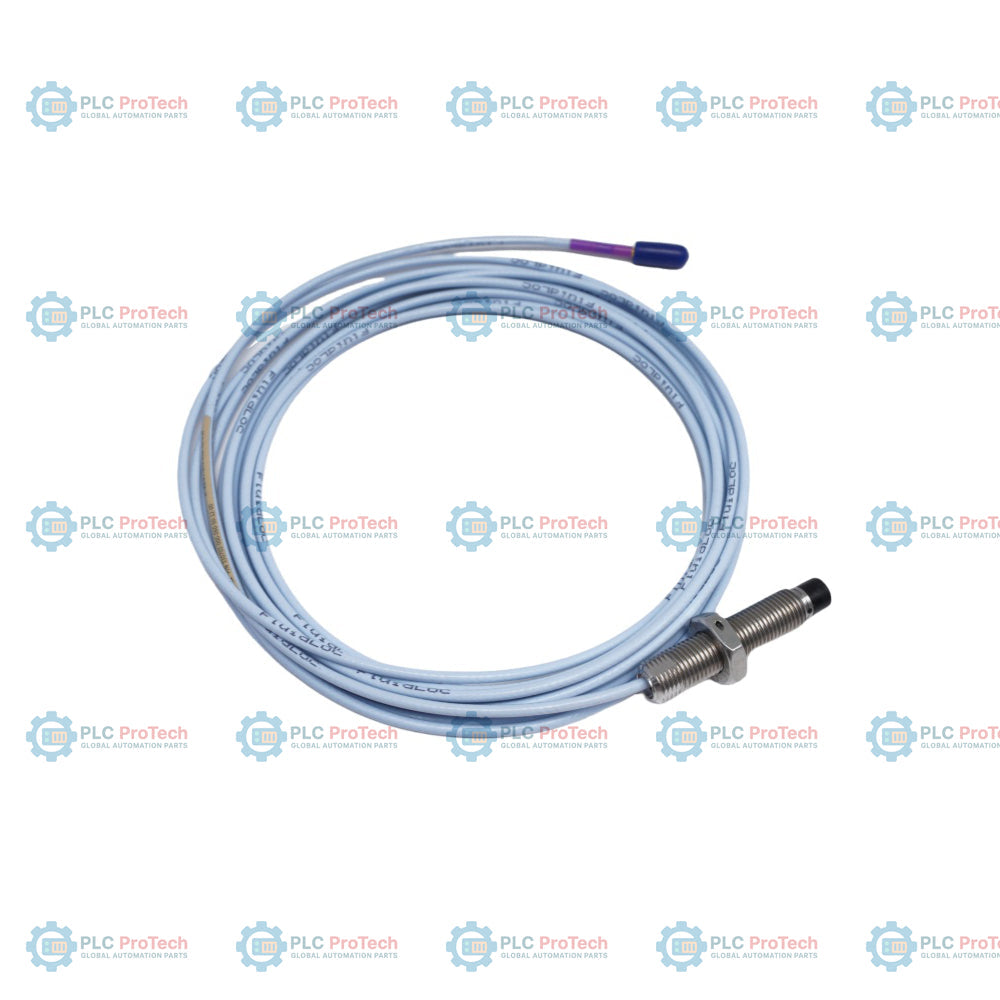

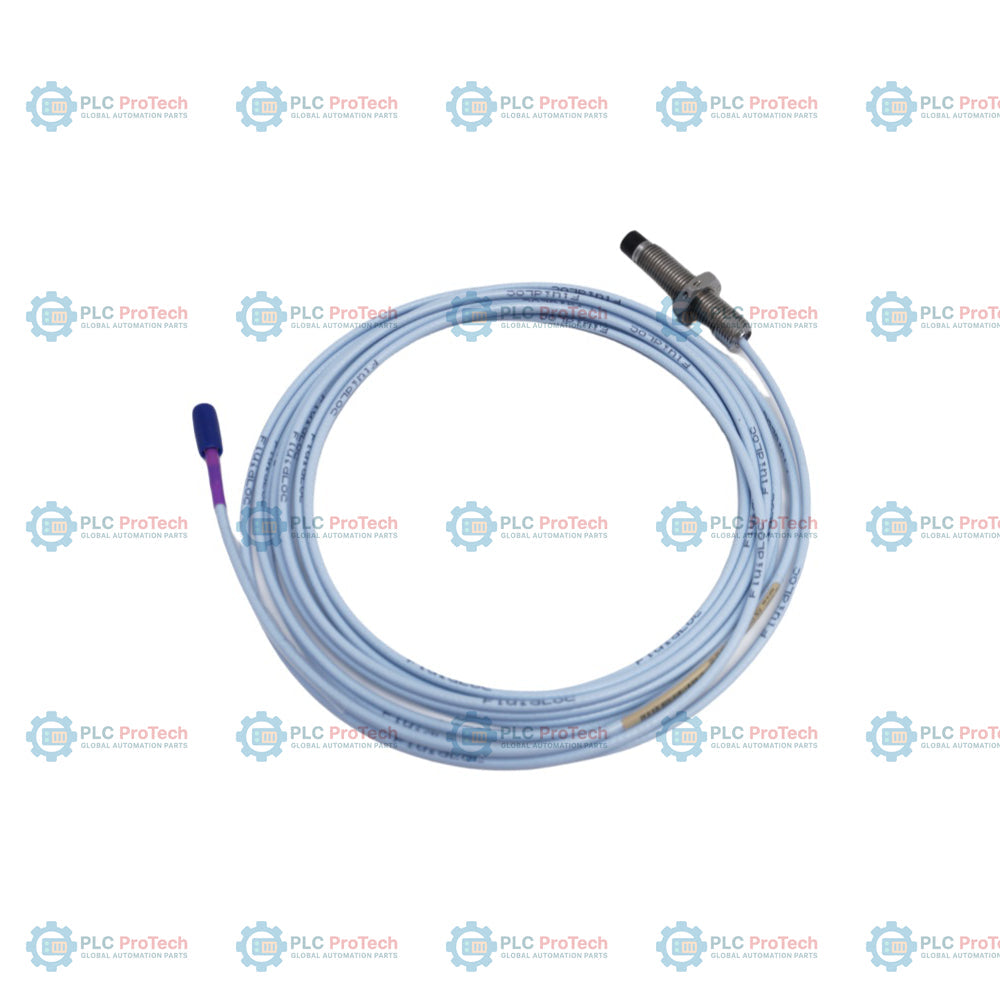

Option 000 (0 mm gewindelose Länge), Option 060 (60 mm Gehäusegesamtlänge) und Option 90 (9,0 m Gesamtlänge) bezeichnen die 330703-000-060-90-02-00 3300 XL 11-mm-Näherungssonde mit metrischem M14 x 1,5-Gewinde ohne Schutzarmierung und einem Standardkabel mit einem Miniatur-Koaxialsteckverbinder ClickLoc (Option 02). Diese spezifische Konfiguration wird für berührungslose Schwingungs- und Auslenkungsmessungen an Maschinen mit Gleitlagern eingesetzt und ermöglicht eine standardmäßige metrische Installation, wenn keine mechanische Schutzummantelung erforderlich ist.
Die Sonde ist Teil des 3300 XL 11-mm-Systems, das einen Ausgang von 3,94 V/mm (100 mV/mil) und einen linearen Bereich von 4,0 mm (160 mil) bietet. Da diese Variante eine Gesamtlänge von 9,0 m aufweist, wird sie direkt an einen 9,0-m-Proximitor-Sensor angeschlossen. Dadurch entfällt das Zwischenverlängerungskabel und die Gesamtzahl der Steckverbindungen in der Sensorleitung wird reduziert.
| Option | Code für diese SKU | Beschreibung |
|---|---|---|
| Basismodell | 330703 | 3300 XL 11-mm-Sonde, M14 x 1,5-Gewinde, ohne Schutzarmierung |
| A – Option für die gewindelose Länge | 000 | 0 mm gewindelose Länge (Gehäuse vollständig mit Gewinde) |
| B – Option für die Gehäusegesamtlänge | 060 | 60 mm Gehäusegesamtlänge |
| C – Option für die Gesamtlänge | 90 | 9,0 Meter (29,5 Fuß) Gesamtlänge |
| D – Option für Steckverbinder- und Kabeltyp | 02 | Miniatur-Koaxialstecker ClickLoc, Standardkabel |
| E – Option für behördliche Zulassung | 00 | Nicht erforderlich |
| Parameter | Wert / Spezifikation |
|---|---|
| Hersteller | Bently Nevada (Baker Hughes) |
| Modellnummer | 330703-000-060-90-02-00 |
| Systemtyp | 3300 XL 11-mm-Näherungswandlersystem |
| Durchmesser der Sondenspitze | 11 mm |
| Gewindegröße | Gewinde M14 x 1.5 (ohne Armierung) |
| Linearer Bereich | 4.0 mm (160 mil), von ungefähr 0.5 bis 4.5 mm (20 bis 180 mil) |
| Skalenfaktor (ISF) | 3.94 V/mm (100 mV/mil) +/-10% |
| Empfohlene Spalteinstellung | 2.5 mm (100 mil) |
| Gleichstromwiderstand der Sonde | 8.5 +/-1.1 Ohm (Innenleiter zu Außenleiter bei einer 9.0-m-Sonde) |
| Spitzenmaterial | Polyphenylensulfid (PPS) |
| Gehäusematerial | AISI 304 Edelstahl (SST) |
| Kabeltyp | 75-Ohm-Triaxialkabel, isoliert mit Fluorethylen-Propylen (FEP) |
| Steckverbindertyp | Miniatur-Koaxialstecker ClickLoc, Stecker, vergoldetes Messing |
| Zugfestigkeit | 330 N (75 lb) maximal zulässige Zugkraft vom Sondengehäuse zur Leitung |
| Drehmoment des Sondengehäuses | 21.1 N-m (187 in-lb) empfohlen; 63.3 N-m (560 in-lb) maximal zulässig |
| Betriebstemperaturbereich | -52 degC bis +177 degC (-62 degF bis +351 degF) |
| Druckabdichtung | Differenzdruckdichtung zwischen Sondenspitze und Gehäuse mittels Viton-O-Ring |
| Relative Luftfeuchtigkeit | 100 % kondensierend, bei geschützten Steckverbindern nicht tauchfähig |
Um ein Verklemmen während der Installation zu vermeiden, stellen Sie sicher, dass der Eingriff des Sondengewindes in den Anschluss M14 x 1.5 21 mm nicht überschreitet. Ziehen Sie das Sondengehäuse mit dem empfohlenen Drehmoment von 21.1 N-m (187 in-lb) fest und achten Sie darauf, das maximal zulässige Drehmoment von 63.3 N-m (560 in-lb) nicht zu überschreiten. Das FEP-isolierte Koaxialkabel hat einen minimalen Biegeradius von 25.4 mm (1.0 in). Schützen Sie alle Steckverbinderverbindungen mit Steckverbinderschutzvorrichtungen oder geeignetem Klebeband, um eine Verunreinigung durch Flüssigkeiten zu verhindern und die Signalintegrität zu gewährleisten.
Erfüllt die EMV-Richtlinie der Europäischen Gemeinschaft 2014/30/EU (gemäß den Normen EN 61000-6-2 und EN 61000-6-4) sowie die RoHS-Richtlinie 2011/65/EU. Wenn behördliche Zulassungen erforderlich sind, können die Systeme gemäß ATEX, IECEx und nordamerikanischen Zeichnungsschemata zertifiziert werden (Option 00 bedeutet, dass diesem spezifischen bestellbaren SKU kein Zertifizierungspaket für explosionsgefährdete Bereiche beiliegt).
Globaler Expressversand
Rückgabe & Garantie
Hersteller: Bently Nevada
Produkt-Nr.: 330703-000-060-90-02-00
Herkunftsland:Vereinigte Staaten
Produkttyp: 3300 XL 11 mm Näherungssonde
Strichcode: 8537101190
Zahlung: T/T, Western Union
Gewicht: 180g
Abmessungen: 50 mm x 100 mm x 100 mm (H x B x T)
Versandhafen: Xiamen
Garantie: 12 Monate
