Beschreibung

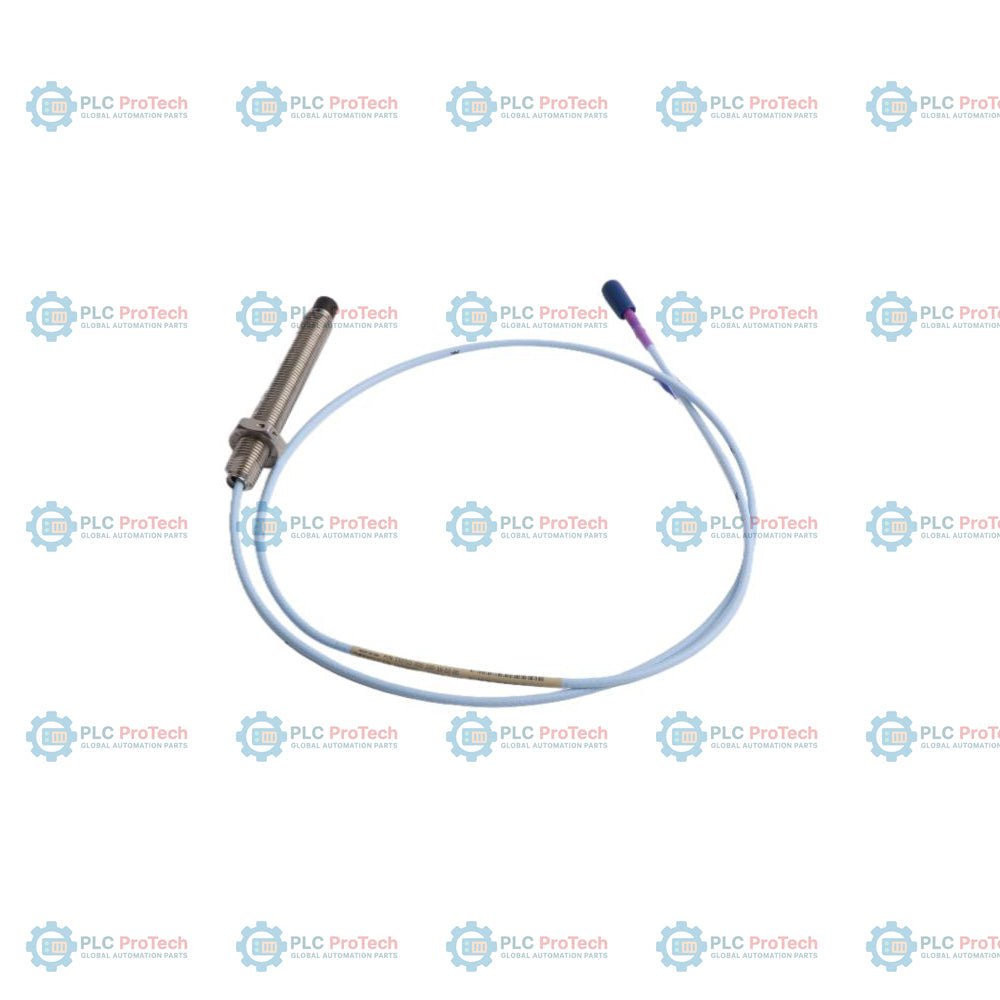

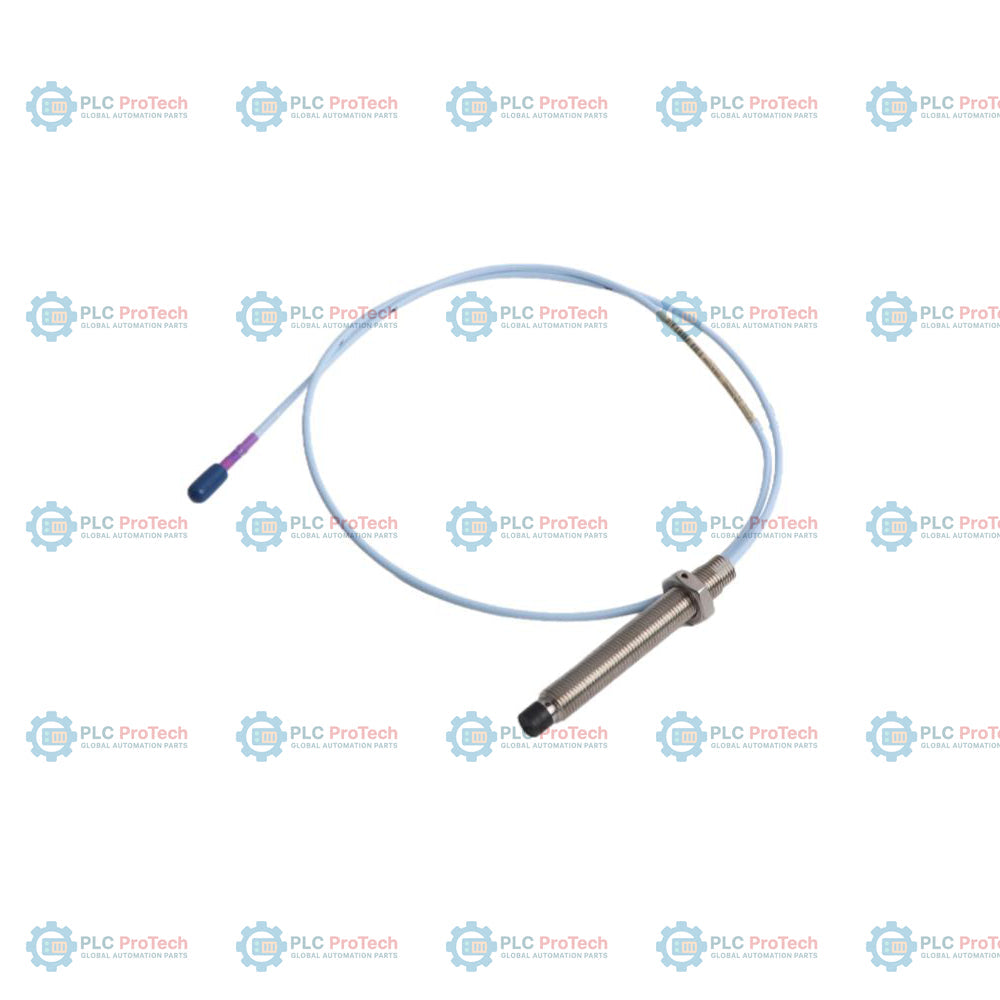

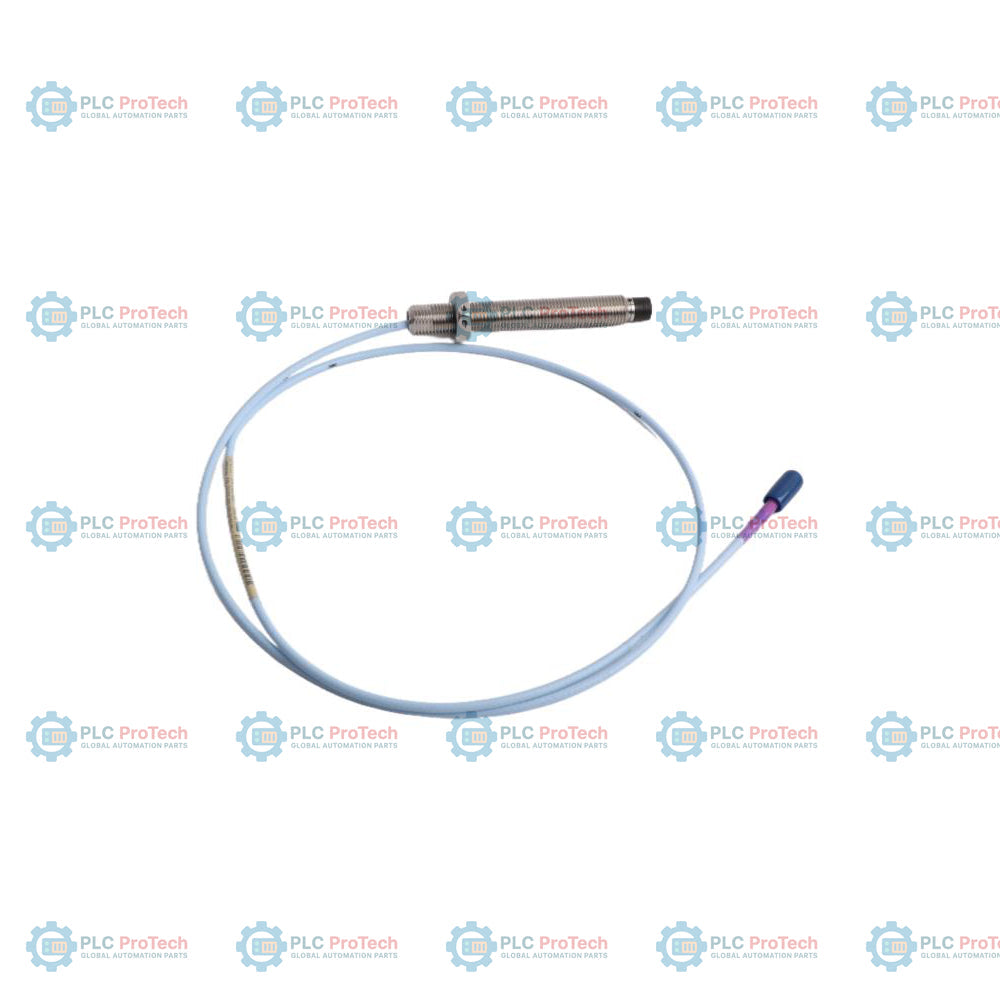

330703-000-100-10-11-05 ist eine nicht armierte, metrisch mit Gewinde versehene 3300 XL 11-mm-Näherungssonde mit einem Gewinde M14 x 1,5, einer gewindelosen Länge von 0 mm, einer Gesamtlänge des Gehäuses von 100 mm, einem 1,0 Meter langen FluidLoc-Kabel, einem koaxialen Miniaturstecker ClickLoc mit integriertem Steckerschutz und Multiple Approvals.

Diese Konfiguration umfasst ein spezielles FluidLoc-Kabel (Option 11) mit einer internen Sperre, die verhindert, dass Schmieröl oder Prozessflüssigkeiten durch das Innere des drei­axialen Kabels wandern. Darüber hinaus dichtet der werkseitig installierte Steckerschutz die kritische Verbindung zwischen Sonde und Verlängerungskabel gegen Umweltschadstoffe ab, während das nicht armierte Gehäuse M14 x 1,5 eine direkte Installation in Standardgehäusen von Maschinen ermöglicht, ohne das zusätzliche Platzangebot für die Kabelführung oder die Biegeradiusbeschränkungen von Edelstahlarmierungsoptionen.

Merkmale

• Metrische Gewindekonfiguration M14 x 1,5 (Basismodell 330703) ohne Edelstahlarmierung zur direkten Installation in Standardgehäusen von Maschinen.
• Option 000: Gewindelose Länge mit einem vollständig mit Gewinde versehenen Sondenkörper und 0 mm gewindeloser Länge zur Optimierung des Eingriffs in das Gehäuse.
• Option 100: Gesamte Gehäuselänge mit einem 100 mm langen Gewindegehäuse aus Edelstahl.
• Option 10: Gesamtlänge mit einem integrierten drei­axialen Sondenkabel von 1,0 Metern (3,3 Fuß).
• Option 11: FluidLoc-Kabeltyp mit einer integrierten Sperre, die das Eindringen von Feuchtigkeit und Öl im Kabel verhindert.
• Miniatur-Koaxialstecker ClickLoc mit integriertem Steckerschutz zum Schutz der Steckverbindung vor aggressiven Flüssigkeiten.
• Option 05: Multiple-Approvals-Paket, zertifiziert für ATEX-, IECEx- und CSA-Installationen in explosionsgefährdeten Bereichen.
• Sondenspitze aus Polyphenylensulfid (PPS), strukturell mit dem Sondengehäuse aus Edelstahl AISI 304 verbunden.

Anwendungen

• Messungen der axialen Schubposition an industriellen Dampf- und Gasturbinen.
• Messungen der differentiellen Wärmedehnung an großen Maschinen zur Stromerzeugung.
• Überwachung von Radialschwingungen und Wellenpositionen an Gleitlagersystemen.
• Messungen von Stangenauslenkung und Stangenposition in kritischen Hubkolbenkompressoren.
• Anwendungen zur Drehzahlmessung und Erfassung des Stillstands.
• Erzeugung eines Phasenreferenzsignals (Keyphasor) zur Drehzahl- und Phasenverfolgung.

Bestellinformationen

Technische Spezifikationen

Installationsrichtlinien

• Beachten Sie die maximale Einschraubtiefe von 21 mm für das Sondengehäuse M14 x 1.5, um ein Verklemmen oder eine Gewindeverformung bei der Montage zu verhindern.
• Verwenden Sie bei der Montage das empfohlene Anzugsdrehmoment von 21.1 N-m (187 in-lb) und überschreiten Sie niemals den maximal zulässigen Grenzwert von 63.3 N-m (560 in-lb).
• Stellen Sie sicher, dass der Zielbereich auf der überwachten Maschinenwelle eine ebene Oberfläche mit einem Durchmesser von mindestens 30.5 mm (1.2 in) und die Welle insgesamt einen Durchmesser von mindestens 152 mm (6.0 in) aufweist.
• Stellen Sie den anfänglichen physischen Spalt auf 2.5 mm (100 mils) vom Ziel ein, damit der lineare Mittelbereich der Kalibrierkurve des Wandlers genutzt wird.
• Setzen Sie die Sondenbaugruppe in Systemen, die eine aktive Druckabdichtung erfordern, keinen Betriebstemperaturen unter -34 degC aus, um eine Beeinträchtigung der Viton-O-Ring-Dichtung zu vermeiden.
• Halten Sie einen durchgehend eingehaltenen minimalen Kabelbiegeradius von 25.4 mm (1.0 in) ein, um eine Verschlechterung des Koaxialsignals oder einen Verschleiß der Leiter zu verhindern.
• Vergewissern Sie sich, dass der werkseitig installierte Steckerschutz vollständig über dem koaxialen ClickLoc-Miniaturanschluss sitzt, um das Eindringen von Öl oder Feuchtigkeit zu verhindern.

Konformität und Zertifizierungen

• ATEX/IECEx: Eigensicher (Ex ia IIC T5...T1 Ga) und nicht funkenbildend/erhöhte Sicherheit (Ex nA IIC T5...T1 Gc, Ex ec IIC T5...T1 Gc) bei Installation gemäß den Zeichnungen von Bently Nevada.
• Nordamerika (CSA): Klasse I, Zone 0, AEx/Ex ia IIC T5...T1 Ga; Klasse I, Division 2, Gruppen A, B, C, D; Klasse II, Gruppen E, F, G; Klasse III.
• CE-Kennzeichnung: Erfüllt die Richtlinie 2014/30/EU der Europäischen Gemeinschaft (EMV-Richtlinie) und die Richtlinie 2011/65/EU (RoHS-Richtlinie).
• Funktionale Sicherheit: SIL 2-fähig (HFT=0), SIL 3-fähig (HFT=1) bei Konfiguration innerhalb eines geeigneten sicherheitsinstrumentierten Systems.
• Maritim: Erfüllt die Klassifizierungsstandards für den Schiffbau, den Schiffsantrieb und Offshore-Plattformen.
