Bently Nevada 330704-000-100-10-02-00 3300 XL 11-mm-Näherungssonde

Beschreibung

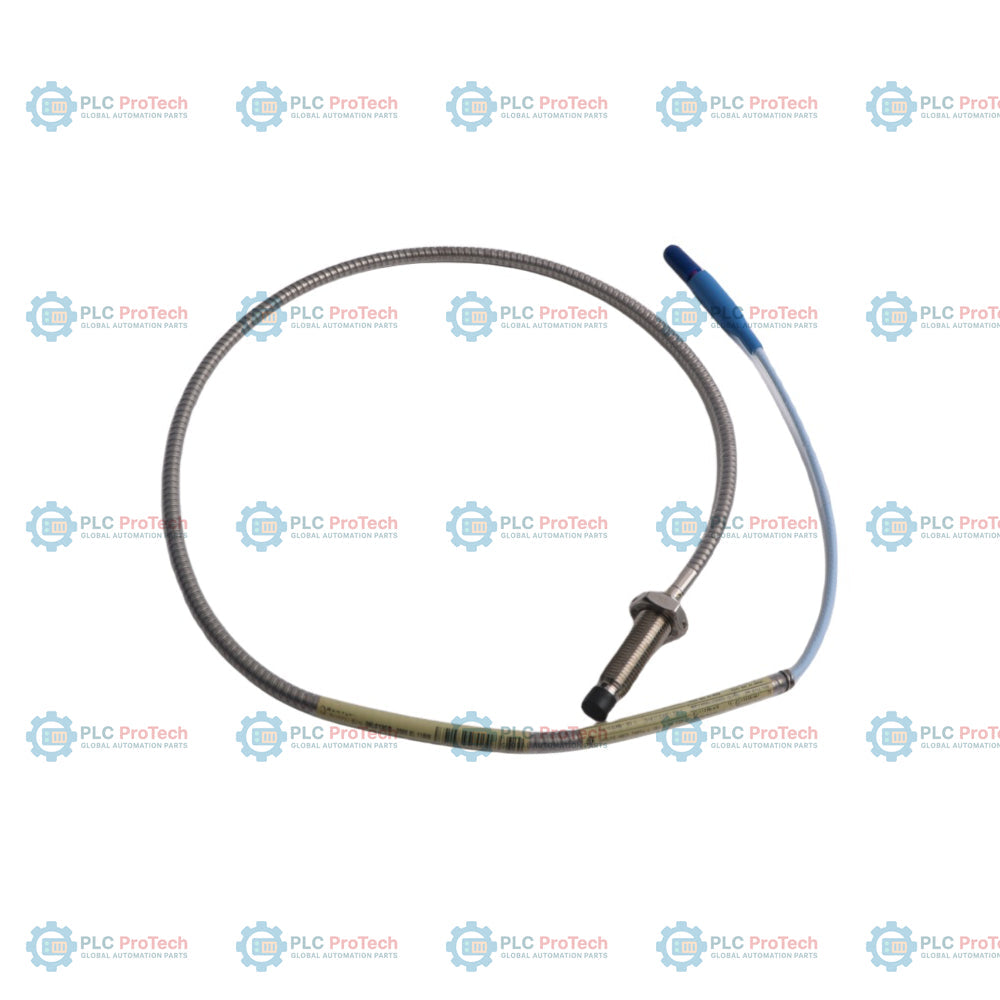

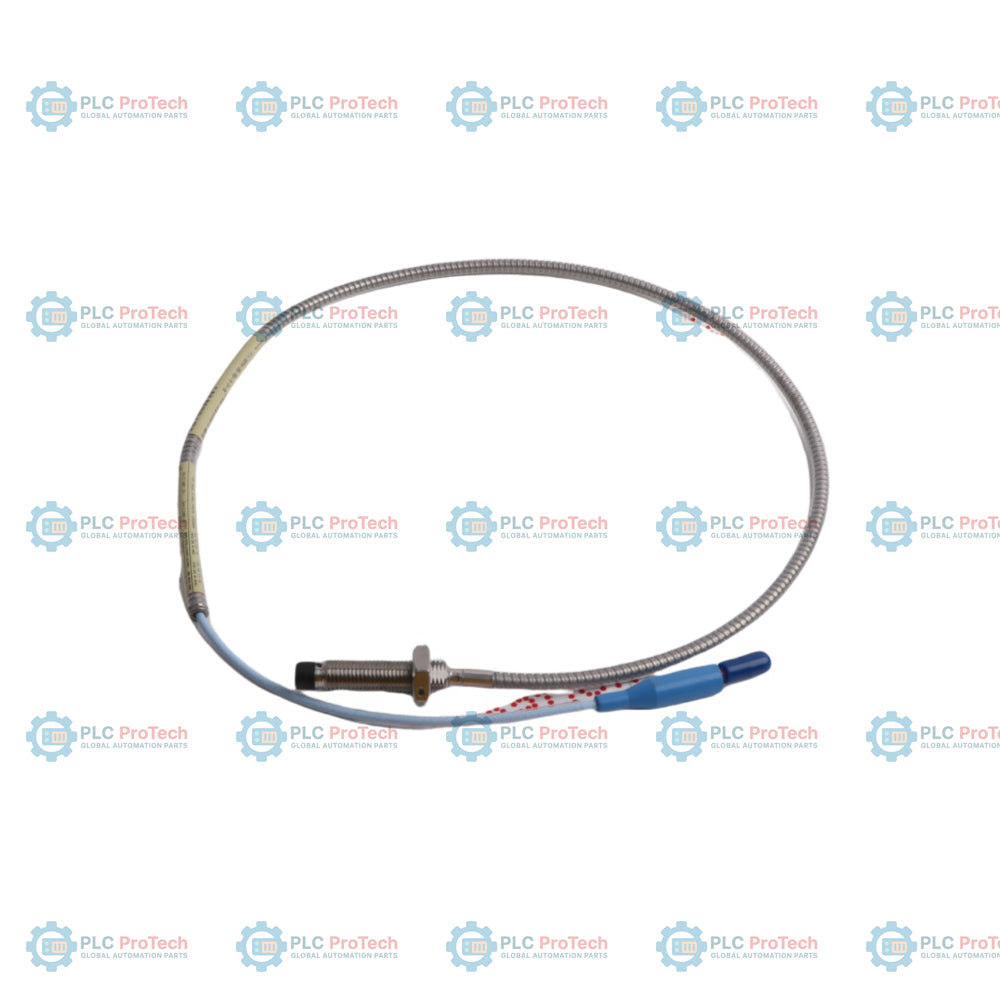

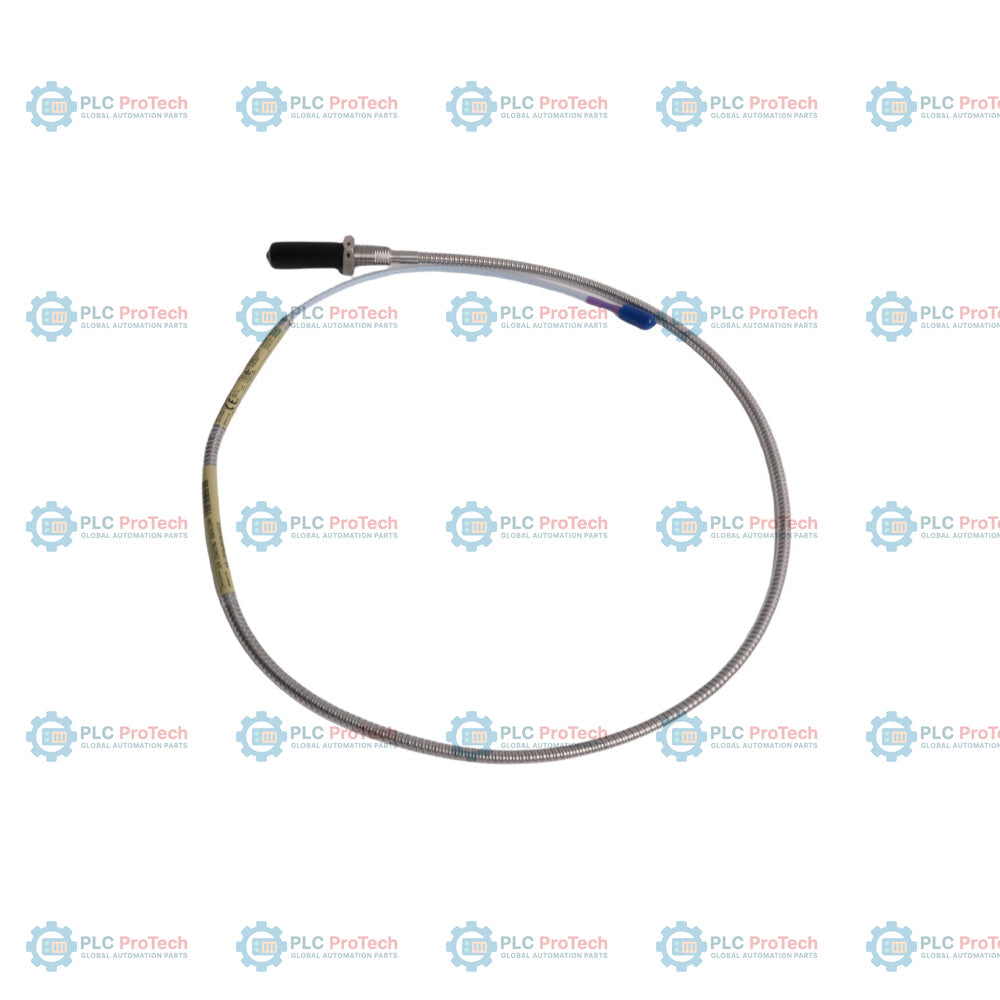

Der vollständig mit M14 x 1,5 metrischem Gewinde versehene, armierte Sondenkörper (Option 330704) mit einer Gehäuselänge von 100 mm (Option 100) und einer gewindelosen Länge von 0 mm (Option 000) bezeichnet die 330704-000-100-10-02-00 3300 XL 11-mm-Näherungssonde. Dieser berührungslose Wirbelstromsensor verfügt über eine Gesamtkabellänge von 1,0 Meter (Option 10) und ist mit einem Miniatur-ClickLoc-Koaxialstecker ohne Steckerschutz (Option 02) abgeschlossen; er ist ohne Zulassungen für explosionsgefährdete Bereiche konfiguriert (Option 00).

Diese spezielle Konfiguration verfügt über eine robuste Edelstahlarmierung, die das standardmäßige FEP-isolierte Koaxialkabel vor mechanischem Verschleiß und abrasiven Umgebungen schützt. Diese 11-mm-Tastspitze wurde für den Betrieb als Teil eines 3300 XL 11-mm-Näherungssensorsystems entwickelt und bietet einen großen linearen Bereich von 4,0 mm (160 mil) sowie einen Ausgang von 3,94 V/mm (100 mV/mil). Sie ist vollständig mit dem 330780 Proximitor-Sensor und dem 330730-Verlängerungskabel kompatibel und ermöglicht die berührungslose Überwachung der Wellenverschiebung und axialen Position unter rauen Industriebedingungen. Durch die Verwendung eines Standardkabels (Option 02) anstelle von FluidLoc wird eine kostengünstige Leistung in nicht druckbeaufschlagten Fluidumgebungen erzielt, während das gepanzerte Gehäuse mit M14 x 1,5-Gewinde eine hohe mechanische Drehmomentfestigkeit bietet.

Merkmale

• Gehäuse mit M14 x 1,5-Gewinde und Edelstahlarmierung: Eine schützende AISI-302-Edelstahlarmierung über dem FEP-Mantel schützt das Koaxialkabel vor abrasivem Kontakt und mechanischen Schäden.
• Gewindelose Länge 0 mm (Option 000): Das vollständig mit M14 x 1,5 metrischem Gewinde versehene Gehäuseprofil ermöglicht maximale Anpassungen der Einbautiefe.
• Gehäuselänge 100 mm (Option 100): Eine direkte Gewindeeingriffslänge von 100 mm für Installationen, die eine größere Reichweite oder tiefe Montagehalterungen erfordern.
• Gesamtlänge 1,0 Meter (Option 10): Die praktische integrierte Kabellänge von 1 Meter entspricht in Kombination mit einem Verlängerungskabel den Gesamtsystemkonfigurationen mit 5,0 m oder 9,0 m.
• Miniatur-Koaxialsteckverbinder ClickLoc (Option 02): Der vergoldete ClickLoc-Steckverbinder aus Messing gewährleistet eine sichere elektrische Verbindung mit geringen Verlusten, ohne das zusätzliche Volumen eines externen Steckverbinderschutzes.
• Durchmesser der Sondenspitze: 11 mm: Das große 11-mm-Spitzendesign bietet einen erweiterten linearen Bereich von 4,0 mm und eignet sich daher ideal zur Überwachung großer thermischer Ausdehnungen oder axialer Verschiebungen.
• Keine behördlichen Zulassungen (Option 00): Kostenoptimierte Variante für nicht explosionsgefährdete Bereiche und standardmäßige Industrieumgebungen.

Anwendungen

• Überwachung der axialen Rotorposition (Schubposition) und der axialen Verschiebung von Dampf- und Gasturbinen
• Messungen der Rampen-Differenzialausdehnung an industriellen Dampfturbinen
• Überwachung des Stangenabfalls oder der Kolbenstangenposition an großen Hubkolbenkompressoren
• Erzeugung von Phasenreferenzsignalen (Keyphasor) sowie Messungen bei Stillstand und mit Drehzahlmesser
• Analyse von Wellenvibrationen an Kompressoren und Hochleistungsventilatoren in Versorgungs- und Prozessindustrien

Bestellinformationen

Technische Spezifikationen

Installationsrichtlinien

• Erdung und Abschirmung: Eine ordnungsgemäße Isolierung und Abschirmung der Kabelverbindungen sicherstellen, um Erdschleifen und externe elektromagnetische Störungen zu verhindern.
• Gewindedrehmoment: Das Sondengehäuse M14 x 1,5 mit maximal 63,3 N-m anziehen (empfohlenes Drehmoment: 21,1 N-m).
• Anschlussanleitung: Den Miniatur-Koaxialstecker ClickLoc handfest anziehen (maximales Drehmoment 0,565 N-m).
• Minimaler Biegeradius: Für die Verlegung des armierten Sondenkabels einen minimalen Biegeradius von 25,4 mm (1,0 Zoll) einhalten, um physische Schäden am Koaxialkern zu vermeiden.
• Spalteinstellung: Einen empfohlenen Spalt von 2,5 mm (100 mil) anstreben, der während des Normalbetriebs einer Ausgangsspannung von etwa -10 V Gleichspannung entspricht.

Konformität und Zertifizierungen

Obwohl diese spezifische SKU (Option 00) keine Zertifizierungen für explosionsgefährdete Bereiche besitzt, entspricht die Serie der Näherungsaufnehmersysteme 3300 XL 11 mm den folgenden Normen:

• CE-Kennzeichnung: EMV-Richtlinie 2014/30/EU (EN 61000-6-2, EN 61000-6-4) und RoHS-Richtlinie 2011/65/EU.
• FCC: Erfüllt Teil 15 der FCC-Bestimmungen zur industriellen EMV-Konformität.
• RoHS: China-RoHS-Konformität mit standardmäßiger EFUP-Kennzeichnung.
