Beschreibung

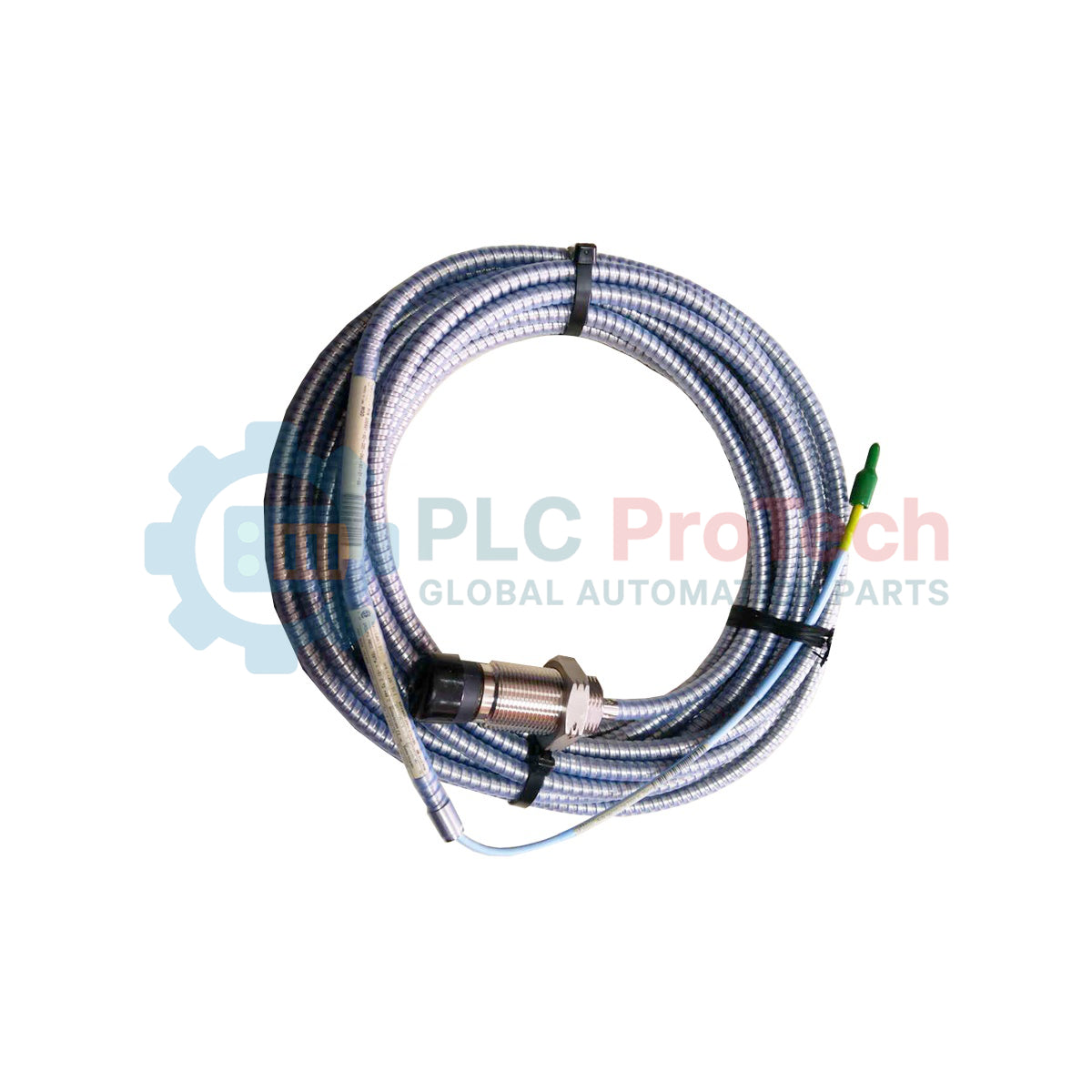

Der für hochpräzise Verschiebungs- und Vibrationsmessungen in schweren rotierenden Maschinen entwickelte Bently Nevada 330851-02-000-050-50-00-00 arbeitet als robuster Wirbelstrom-Näherungssensor mit 25 mm Durchmesser. Dieser Messwandler wurde speziell zur Überwachung von Wellenvibrationen, axialer Position und Differenzialausdehnung in kritischen Industrieanlagen wie Dampf- und Gasturbinen sowie Großkompressoren entwickelt. Mit einer hochbeständigen Spitze aus Polyetheretherketon (PEEK) und einem korrosionsbeständigen Gewindegehäuse aus Edelstahl AISI 304 bietet diese 3300 XL 25-mm-Näherungssonde zuverlässige Leistung unter anspruchsvollen mechanischen und thermischen Bedingungen. Sie verfügt über ein 75-Ohm-Triaxialkabel mit PFA-Isolierung und FluidLoc-Technologie, das die Migration von Feuchtigkeit und Flüssigkeiten durch den internen Kabelkern verhindert und so eine stabile Signalübertragung zum zugehörigen Proximitor-Sensor gewährleistet.
Hauptmerkmale
-
Robuste PEEK-Spitze: Hergestellt aus Polyetheretherketon (PEEK), um chemische Beständigkeit und strukturelle Belastbarkeit in aggressiven Umgebungen zu gewährleisten.
-
Gewindegehäuse aus Edelstahl: Hergestellt aus Edelstahl AISI 304 zum Schutz der internen Spulenelektronik und zur Beständigkeit gegenüber industriellen Prozessflüssigkeiten.
-
FluidLoc-Kabeltechnologie: Ausgestattet mit einem 75-Ohm-Triaxialkabel mit Isolierung aus Perfluoralkoxyethylen (PFA), um den Flüssigkeits-Bypass entlang der Innenseite des Kabelmantels zu verhindern.
-
Standardisierte metrische Montage: Ausgestattet mit einem M30x2-Gewindegehäuse und einer Gehäuselänge von 50 mm für eine sichere, vibrationsbeständige strukturelle Positionierung.
Anwendungen
- Überwachung der Rotorausdehnung und Vibration bei Dampf- und Gasturbinen
- Profilierung der Wellenverschiebung bei Hochgeschwindigkeits-Zentrifugalkompressoren
- Messungen des Lagerspiels und der Ölfilmdicke bei Flüssigkeitsfilmlagern
- Wellenausrichtung und Überwachung der thermischen Ausdehnung von Wasserkraftgeneratoren
Modellcode-Konfiguration
| Optionscode |
Konfigurationswert |
Beschreibung |
| 02 |
M30x2-Gewinde |
Metrisches Gewinde-Sensorgehäuse |
| 000 |
0 mm |
Gewindelose Gehäuselänge |
| 050 |
50 mm |
Gesamte Gehäuselänge (metrisch) |
| 50 |
5,0 Meter (16,4 Fuß) |
Gesamte Kabellänge |
| 00 |
Keine Armierung |
Standardmäßiger Kabelaußenmantel ohne Schutzarmierung |
| 00 |
Keine Zulassungen |
Standardoption mit Zulassung durch nicht zertifizierte Prüfstellen |
Technische Spezifikationen
| Parameter |
Spezifikationswert |
| Hersteller |
Bently Nevada |
| Modellnummer |
330851-02-000-050-50-00-00 |
| Durchmesser der Sondenspitze |
25 mm |
| Material der Sondenspitze |
Polyetheretherketon (PEEK) |
| Gehäusematerial |
Edelstahl AISI 304 (SST) |
| Kabelimpedanz |
75 Ohm (triaxial) |
| Kabelisolierung |
Perfluoralkoxyethylen (PFA) mit FluidLoc-Barriere |
| Betriebstemperaturbereich |
-35 °C bis +200 °C (-31 °F bis +392 °F) |
| Nettogewicht des Sensors |
0,230 kg (0,51 lbs) |
| Versandgewicht |
1,3 kg (2,87 lbs) |
| Herkunftsland |
Vereinigte Staaten (USA) |
Empirische technische Erkenntnisse
Alternative Modelle & Kompatibilität
Das 3300 XL 25-mm-Näherungssondensystem wurde speziell für groß angelegte Anwendungen wie Differenzialdehnung und Keyphaser-Messungen entwickelt. Es darf ausschließlich mit einem passenden 3300 XL 25-mm-Proximitor-Sensor kombiniert werden. Standardmäßige 3300 XL 8-mm- oder 11-mm-Proximitor-Treiber können diese 25-mm-Sondenspule aufgrund von Unterschieden bei der induktiven Spulenimpedanz und den Anregungsfrequenzen nicht ordnungsgemäß kalibrieren oder ansteuern. Beim Austausch eines älteren 25-mm-Systems der Legacy-Serie 7200 müssen sowohl die Sonde als auch der Proximitor gleichzeitig aufgerüstet werden, da die Treiberschaltung der Legacy-Serie 7200 nicht mit der 3300-XL-Plattform kompatibel ist.
Anwendungsfallen & technische Hinweise
Aufgrund der großen 25-mm-Messspitze hat der Sensor im Vergleich zu kleineren 8-mm-Sensoren ein deutlich breiteres elektromagnetisches Feld. Ingenieure müssen einen seitlichen Mindestabstand um die Sondenspitze einhalten, um Fehler durch seitliches Erfassen und parasitäre Störungen durch strukturelle Halterungen oder Maschinenverkleidungen zu verhindern. Wird die Sonde zu nahe an benachbarten metallischen Konstruktionselementen montiert, verändert sich der magnetische Feldverlauf der Spule, was zu Fehlern bei der Offset-Kalibrierung und falschen Wegmesswerten führt. Prüfen Sie immer, ob das Zielmaterial den Kalibrierstandards (typischerweise AISI-4140-Stahl) des passenden Proximitor-Sensors entspricht.
Tipps für Inbetriebnahme und Verdrahtung
Stellen Sie sicher, dass das mechanische Anzugsdrehmoment die Herstellerangaben für das M30x2-Gewinde nicht überschreitet; übermäßiges Anziehen kann das interne Spulengehäuse verformen. Schützen Sie die Miniatur-Koaxialverbindung zwischen Sonden- und Verlängerungskabel stets. Das Eindringen von Feuchtigkeit oder Staub in diese Verbindung beeinträchtigt das hochfrequente HF-Signal und verursacht fehlerhaftes Amplitudenrauschen oder „Spikes“ auf der Anzeige der Überwachungseinrichtung. Verwenden Sie selbstverschweißendes Silikon-Verbindungsband oder Schutzmanschetten von Bently Nevada, um die physische Kabelverbindung zu isolieren und zu schützen.
Installationsrichtlinien
KRITISCHE WARNUNG
Stellen Sie vor Beginn der Installation oder Demontage der Näherungssonde sicher, dass die Zielmaschine vollständig spannungsfrei geschaltet und gemäß sicheren mechanischen und elektrischen Arbeitsverfahren gesperrt ist. Stellen Sie sicher, dass die gesamte Stromversorgung der Überwachungseinrichtung ausgeschaltet ist, bevor Sie die Koaxialleitungen des Sensors trennen oder anschließen, um elektrostatische Entladungen (ESD) und mögliche Schäden an empfindlichen Proximitor-Verstärkerschaltungen am Eingang zu vermeiden.
1
Überprüfen Sie vor dem Einschrauben des M30x2-Sondengehäuses, dass die Montagebohrung der Sonde sauber, frei von Metallspänen und trocken ist.
2
Schrauben Sie die Sonde in die Montagehalterung oder das Gehäuse ein, bis der korrekte elektrische Spalt mithilfe eines Digitalvoltmeters eingestellt ist, das die Gleichspannung am Ausgang des Proximitors misst (typischerweise -10 VDC für den mittleren Bereich der Standardkalibrierung).
3
Ziehen Sie die Sicherungsmutter fest, um die Sonde zu sichern. Achten Sie dabei darauf, dass sich das Sondengehäuse während des abschließenden Anziehens mit dem Enddrehmoment nicht dreht und den kalibrierten Spaltabstand verändert.
4
Verbinden Sie die Koaxialschnittstelle mit dem Verlängerungskabel, bringen Sie eine schützende Steckverbindungshülse an und befestigen Sie das Kabel entlang seines Verlaufs mit nicht leitfähigen, vibrationsbeständigen Montageclips.
