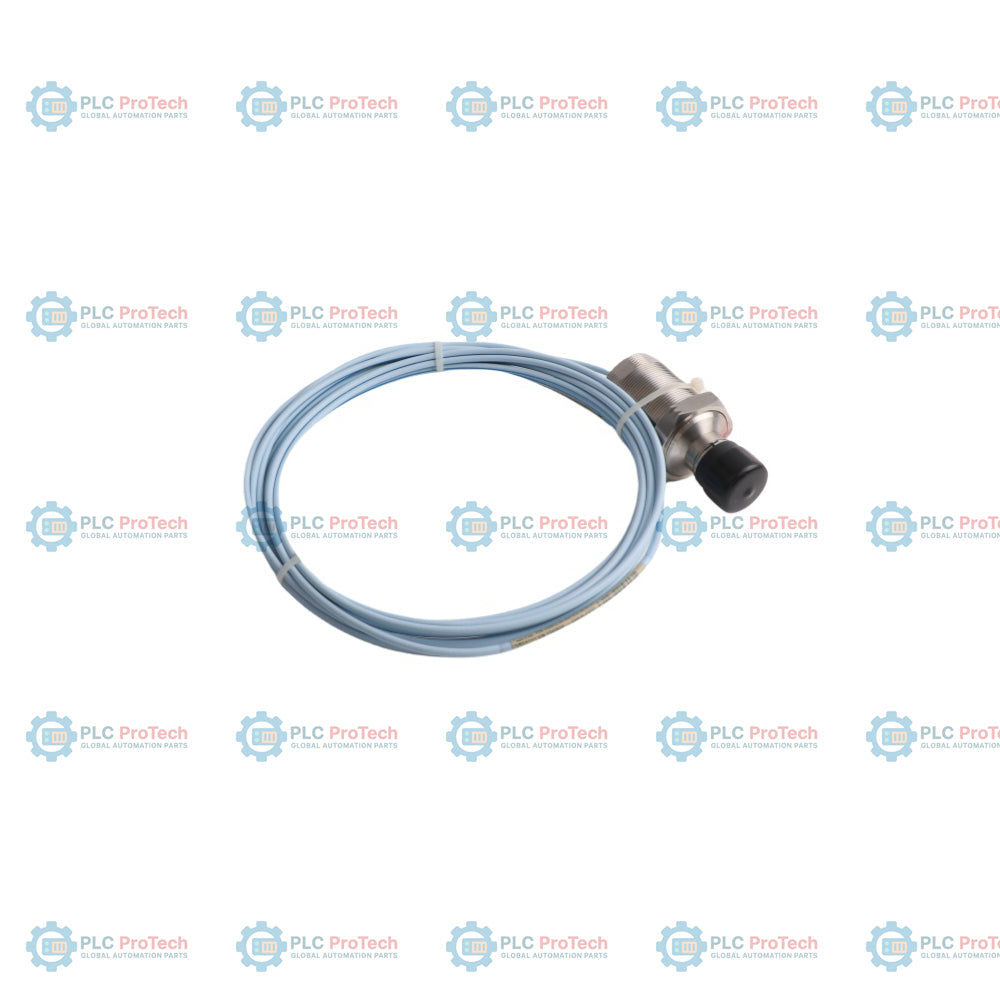

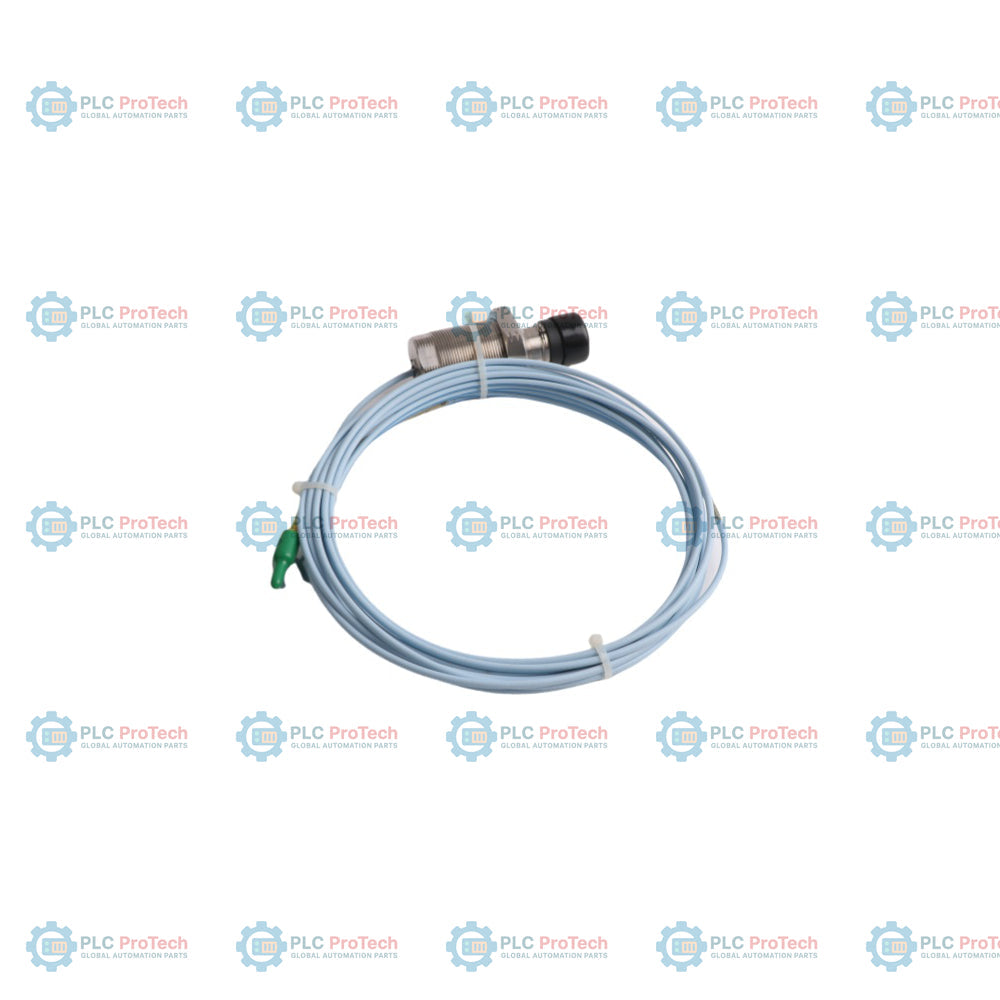

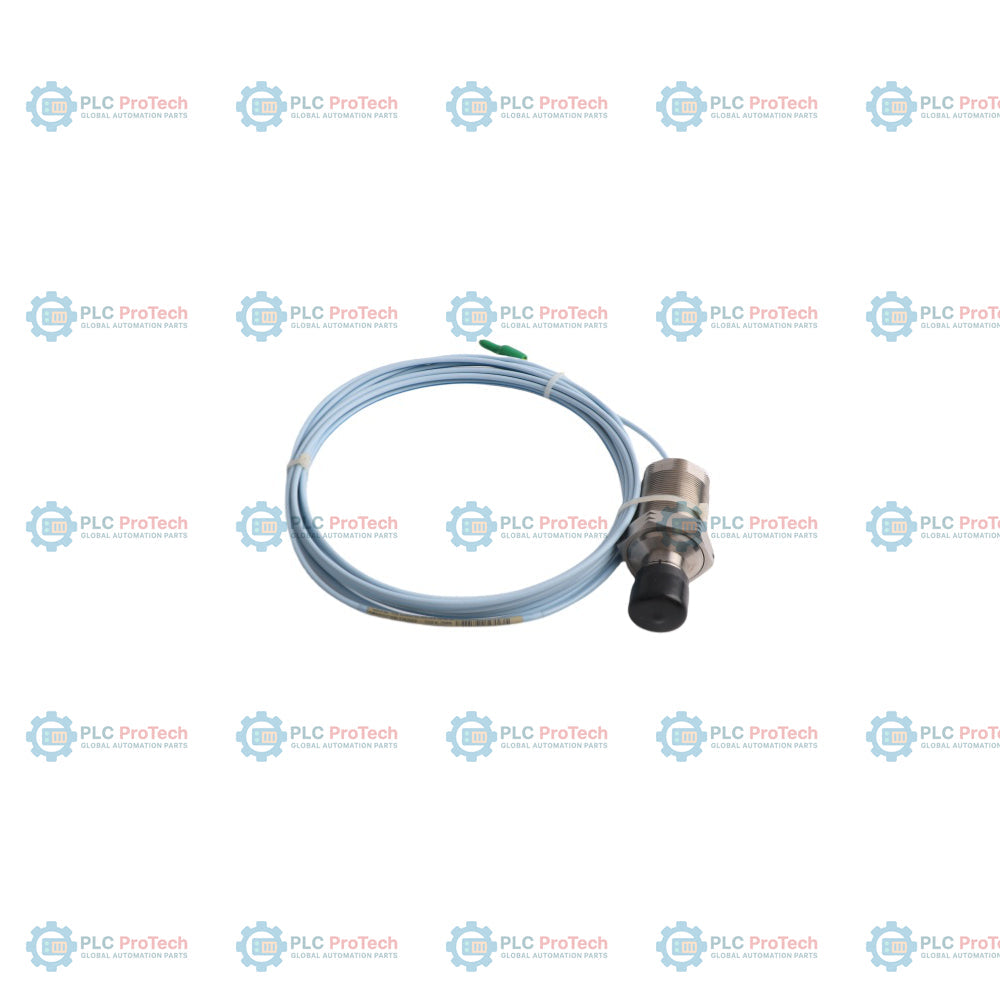

Option 06 (metrisches M39x1.5-Gewinde), Option 000 (0 mm gewindefreie Länge) und Option 070 (70 mm Gehäusegesamtlänge) definieren diese 3300 XL 25-mm-Sondenkonfiguration — 330851-06-000-070-50-00-05. Diese unarmierte Konfiguration mit 5,0 m Systemlänge (Option 50, Option 00) ermöglicht berührungslose Wegmessungen zur Überwachung der Differenzialausdehnung (DE) von Dampfturbinen sowie der axialen Position in industriellen Umgebungen, die mehrere Zulassungen für explosionsgefährdete Bereiche erfordern (Option 05).
Als Bestandteil des 3300 XL 25-mm-Näherungsaufnehmersystems arbeitet diese Sonde zusammen mit einem 3300 XL 25-mm-Proximitor-Sensor und einem kompatiblen Verlängerungskabel. Das vollständige System liefert über einen linearen Bereich von 12,7 mm (500 mil) einen nominalen Skalierungsfaktor von 0,787 V/mm (20 mV/mil). Es ist als direkter mechanischer Ersatz für standardmäßige 7200-Systeme mit 25 mm und 35 mm ausgelegt, ohne Änderungen an den Überwachungskonfigurationen zu erfordern. Dabei verhindert ein dualer Dichtmechanismus an Vorder- und Rückseite in Kombination mit einem triaxialen FluidLoc-Koaxialkabel das Eindringen von Feuchtigkeit entlang der Sondenleitung.
| Optionsfeld | Code für diese SKU | Bedeutung/Beschreibung |
|---|---|---|
| Bestellbare Teilenummer | 330851-06-000-070-50-00-05 | Näherungssonde 3300 XL, 25 mm |
| A – Option für den Sondengehäusetyp | 06 | Metrisches Gewinde M39x1.5 |
| B – Option für gewindefreie Länge | 000 | Gewindefreie Länge 0 mm |
| C – Option für die Gesamtlänge des Gehäuses | 070 | Gehäuselänge 70 mm |
| D – Option für Gesamtlänge | 50 | 5,0 Meter (16,4 Fuß) |
| E – Armierungsoption | 00 | Keine Armierung |
| F – Option für Behördenzulassung | 05 | Mehrfachzulassungen (einschließlich ATEX, IECEx und CSA) |
| Hersteller | Bently Nevada (Baker Hughes) |
| Modell-/Teilenummer | 330851-06-000-070-50-00-05 |
| Sondendurchmesser | 25 mm |
| Gewindeoption des Gehäuses | Metrisches Gewinde M39x1.5 |
| Gehäusematerial | AISI-304-Edelstahl (SST) |
| Material der Sondenspitze | Polyetheretherketon (PEEK) |
| Kabelmaterial | 75-Ohm-triaxiales FluidLoc-Sondenkabel mit Isolierung aus Perfluoralkoxyethylen (PFA) |
| Gewindefreie Länge | 0 mm |
| Gehäuselänge | 70 mm |
| Gesamtlänge der Sonde | 5,0 Meter (16,4 Fuß) |
| Armierungsoption | Keine Armierung |
| Linearer Bereich | 12,7 mm (500 mil), beginnend bei etwa 0,63 mm (25 mil) vom Ziel |
| Mittlerer Skalierungsfaktor (ASF) | 0,787 V/mm (20 mV/mil) nominal |
| Abweichung von der optimalen Ausgleichsgeraden (DSL) | Weniger als +/-0,31 mm (+/-12 mil) über den standardmäßigen Betriebstemperaturbereich |
| Frequenzgang | 0 bis 2,7 kHz (+0, -3 dB, typisch bei bis zu 305 m / 1000 ft Feldverkabelung) |
| Empfohlene Mindestgröße des Ziels | Flaches Ziel mit 61 mm (2,4 Zoll) Durchmesser |
| Betriebs- und Lagertemperatur | -35 °C bis +200 °C (-31 °F bis +392 °F) |
| Feuchtigkeitsbeständigkeit | 100 % kondensierend, nicht tauchfähig, wenn die Steckverbinder geschützt sind |
| Zugfestigkeit (maximal zulässig) | 330 N (75 lb) vom Sondengehäuse zur Sondenleitung; 270 N (60 lb) an den Steckverbindern von Sondenleitung und Verlängerungskabel |
Sorgen Sie für eine ordnungsgemäße mechanische Installation und einen ausreichenden Sondenabstand, um Schäden während des Maschinenbetriebs zu vermeiden. Erden Sie den Sondenschirm ordnungsgemäß und halten Sie den minimalen Biegeradius des koaxialen FluidLoc-Kabels ein. Verwenden Sie geeignete Schlüsselweiten für das Gewinde M39x1.5 und beachten Sie die Drehmomentvorgaben (maximal zulässiges Drehmoment 163 N-m). Installieren Sie das Sondensystem in explosionsgefährdeten Bereichen gemäß der Bently-Nevada-Zeichnung 141092 (eigensicher) oder der Zeichnung 140979 (nicht zündfähig/nicht funkenerzeugend), entsprechend den örtlichen Zulassungen.
Das Näherungssondensystem 3300 XL erfüllt wichtige internationale Sicherheitsstandards für industrielle Überwachungsanwendungen. Zertifizierte Optionen für explosionsgefährdete Bereiche gemäß Option 05 umfassen die Zulassungen ATEX und IECEx für Eigensicherheit (Ex ia IIC Ga) sowie für nicht funkenerzeugende/nicht zündfähige Ausführungen (Ex nA/Ex ec IIC Gc). Außerdem erfüllt es die europäischen Richtlinien zur CE-Kennzeichnung.
Globaler Expressversand
Rückgabe & Garantie
Hersteller: Bently Nevada
Produkt-Nr.: 330851-06-000-070-50-00-05
Herkunftsland:Vereinigte Staaten
Produkttyp: 3300 XL 25 mm Näherungssonde
Strichcode: 8537101190
Zahlung: T/T, Western Union
Gewicht: 350g
Abmessungen: 70 mm x 120 mm x 120 mm (H x B x T)
Versandhafen: Xiamen
Garantie: 12 Monate
Option 06 (metrisches M39x1.5-Gewinde), Option 000 (0 mm gewindefreie Länge) und Option 070 (70 mm Gehäusegesamtlänge) definieren diese 3300 XL 25-mm-Sondenkonfiguration — 330851-06-000-070-50-00-05. Diese unarmierte Konfiguration mit 5,0 m Systemlänge (Option 50, Option 00) ermöglicht berührungslose Wegmessungen zur Überwachung der Differenzialausdehnung (DE) von Dampfturbinen sowie der axialen Position in industriellen Umgebungen, die mehrere Zulassungen für explosionsgefährdete Bereiche erfordern (Option 05).
Als Bestandteil des 3300 XL 25-mm-Näherungsaufnehmersystems arbeitet diese Sonde zusammen mit einem 3300 XL 25-mm-Proximitor-Sensor und einem kompatiblen Verlängerungskabel. Das vollständige System liefert über einen linearen Bereich von 12,7 mm (500 mil) einen nominalen Skalierungsfaktor von 0,787 V/mm (20 mV/mil). Es ist als direkter mechanischer Ersatz für standardmäßige 7200-Systeme mit 25 mm und 35 mm ausgelegt, ohne Änderungen an den Überwachungskonfigurationen zu erfordern. Dabei verhindert ein dualer Dichtmechanismus an Vorder- und Rückseite in Kombination mit einem triaxialen FluidLoc-Koaxialkabel das Eindringen von Feuchtigkeit entlang der Sondenleitung.
| Optionsfeld | Code für diese SKU | Bedeutung/Beschreibung |
|---|---|---|
| Bestellbare Teilenummer | 330851-06-000-070-50-00-05 | Näherungssonde 3300 XL, 25 mm |
| A – Option für den Sondengehäusetyp | 06 | Metrisches Gewinde M39x1.5 |
| B – Option für gewindefreie Länge | 000 | Gewindefreie Länge 0 mm |
| C – Option für die Gesamtlänge des Gehäuses | 070 | Gehäuselänge 70 mm |
| D – Option für Gesamtlänge | 50 | 5,0 Meter (16,4 Fuß) |
| E – Armierungsoption | 00 | Keine Armierung |
| F – Option für Behördenzulassung | 05 | Mehrfachzulassungen (einschließlich ATEX, IECEx und CSA) |
| Hersteller | Bently Nevada (Baker Hughes) |
| Modell-/Teilenummer | 330851-06-000-070-50-00-05 |
| Sondendurchmesser | 25 mm |
| Gewindeoption des Gehäuses | Metrisches Gewinde M39x1.5 |
| Gehäusematerial | AISI-304-Edelstahl (SST) |
| Material der Sondenspitze | Polyetheretherketon (PEEK) |
| Kabelmaterial | 75-Ohm-triaxiales FluidLoc-Sondenkabel mit Isolierung aus Perfluoralkoxyethylen (PFA) |
| Gewindefreie Länge | 0 mm |
| Gehäuselänge | 70 mm |
| Gesamtlänge der Sonde | 5,0 Meter (16,4 Fuß) |
| Armierungsoption | Keine Armierung |
| Linearer Bereich | 12,7 mm (500 mil), beginnend bei etwa 0,63 mm (25 mil) vom Ziel |
| Mittlerer Skalierungsfaktor (ASF) | 0,787 V/mm (20 mV/mil) nominal |
| Abweichung von der optimalen Ausgleichsgeraden (DSL) | Weniger als +/-0,31 mm (+/-12 mil) über den standardmäßigen Betriebstemperaturbereich |
| Frequenzgang | 0 bis 2,7 kHz (+0, -3 dB, typisch bei bis zu 305 m / 1000 ft Feldverkabelung) |
| Empfohlene Mindestgröße des Ziels | Flaches Ziel mit 61 mm (2,4 Zoll) Durchmesser |
| Betriebs- und Lagertemperatur | -35 °C bis +200 °C (-31 °F bis +392 °F) |
| Feuchtigkeitsbeständigkeit | 100 % kondensierend, nicht tauchfähig, wenn die Steckverbinder geschützt sind |
| Zugfestigkeit (maximal zulässig) | 330 N (75 lb) vom Sondengehäuse zur Sondenleitung; 270 N (60 lb) an den Steckverbindern von Sondenleitung und Verlängerungskabel |
Sorgen Sie für eine ordnungsgemäße mechanische Installation und einen ausreichenden Sondenabstand, um Schäden während des Maschinenbetriebs zu vermeiden. Erden Sie den Sondenschirm ordnungsgemäß und halten Sie den minimalen Biegeradius des koaxialen FluidLoc-Kabels ein. Verwenden Sie geeignete Schlüsselweiten für das Gewinde M39x1.5 und beachten Sie die Drehmomentvorgaben (maximal zulässiges Drehmoment 163 N-m). Installieren Sie das Sondensystem in explosionsgefährdeten Bereichen gemäß der Bently-Nevada-Zeichnung 141092 (eigensicher) oder der Zeichnung 140979 (nicht zündfähig/nicht funkenerzeugend), entsprechend den örtlichen Zulassungen.
Das Näherungssondensystem 3300 XL erfüllt wichtige internationale Sicherheitsstandards für industrielle Überwachungsanwendungen. Zertifizierte Optionen für explosionsgefährdete Bereiche gemäß Option 05 umfassen die Zulassungen ATEX und IECEx für Eigensicherheit (Ex ia IIC Ga) sowie für nicht funkenerzeugende/nicht zündfähige Ausführungen (Ex nA/Ex ec IIC Gc). Außerdem erfüllt es die europäischen Richtlinien zur CE-Kennzeichnung.
