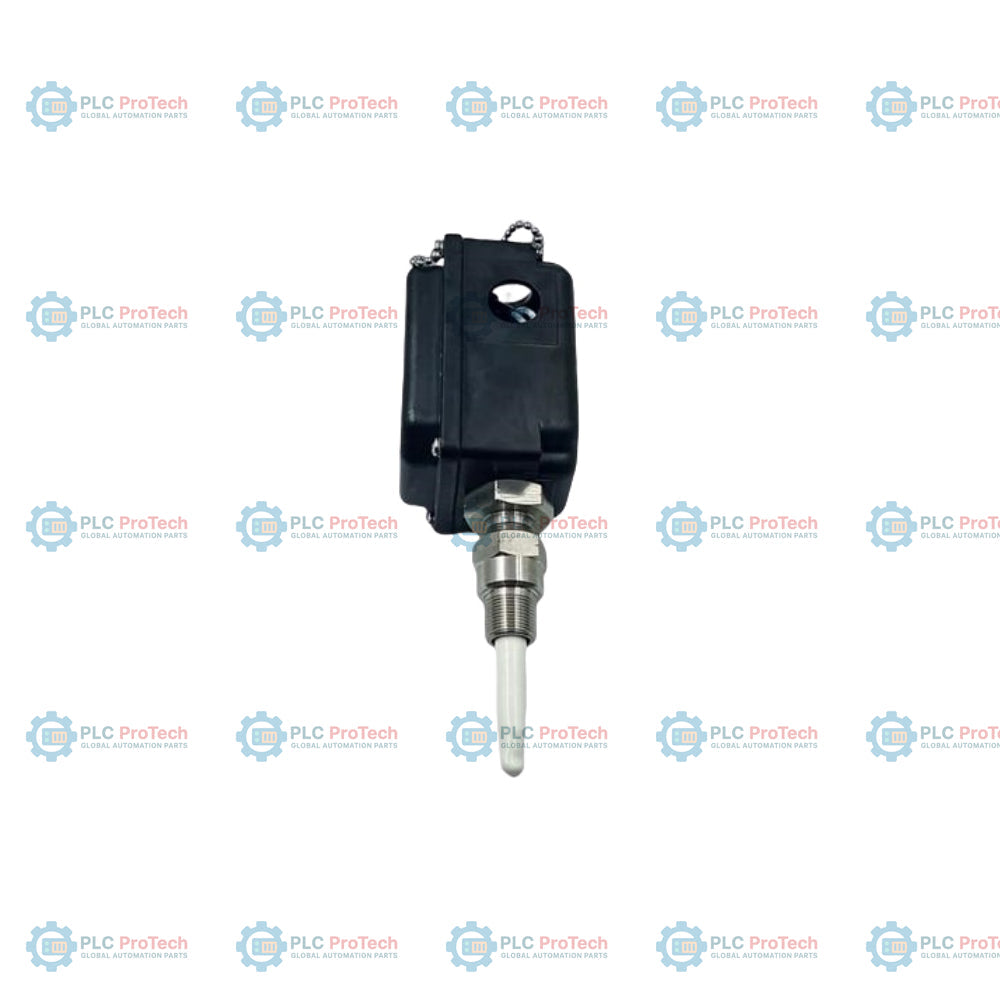

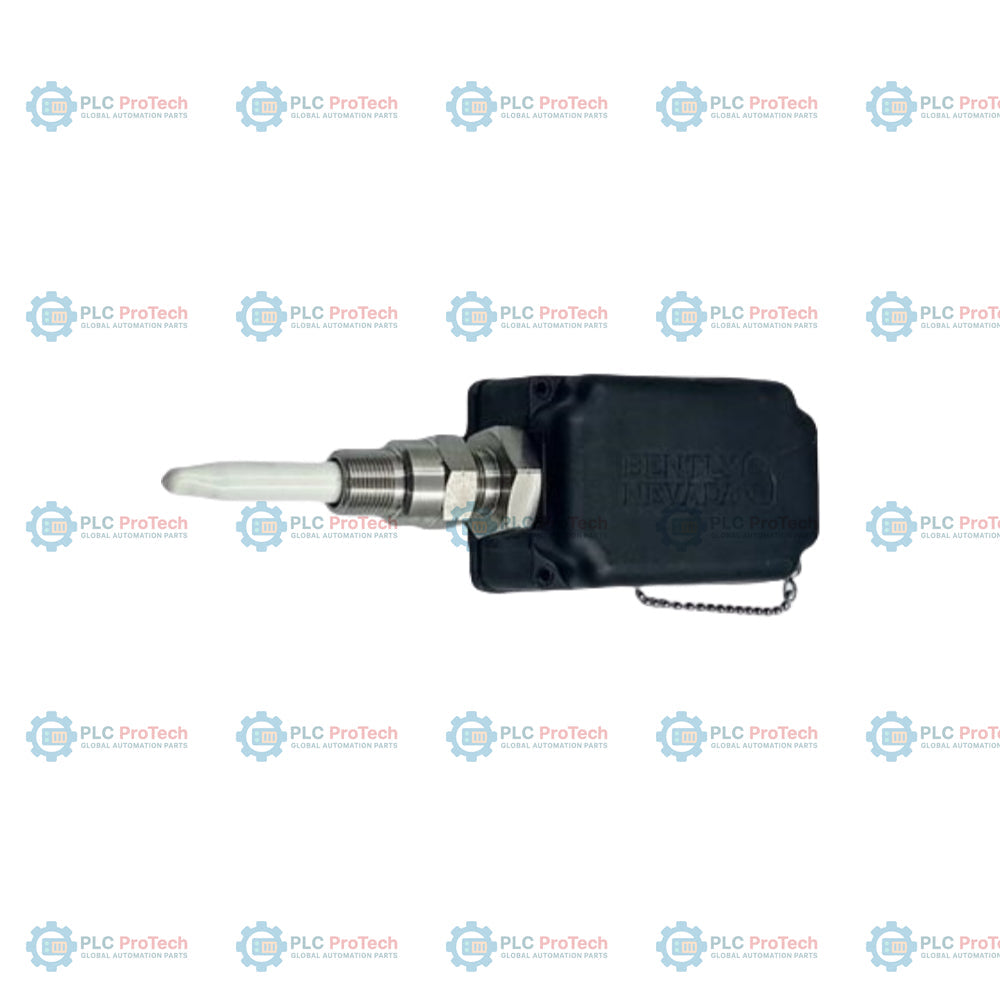

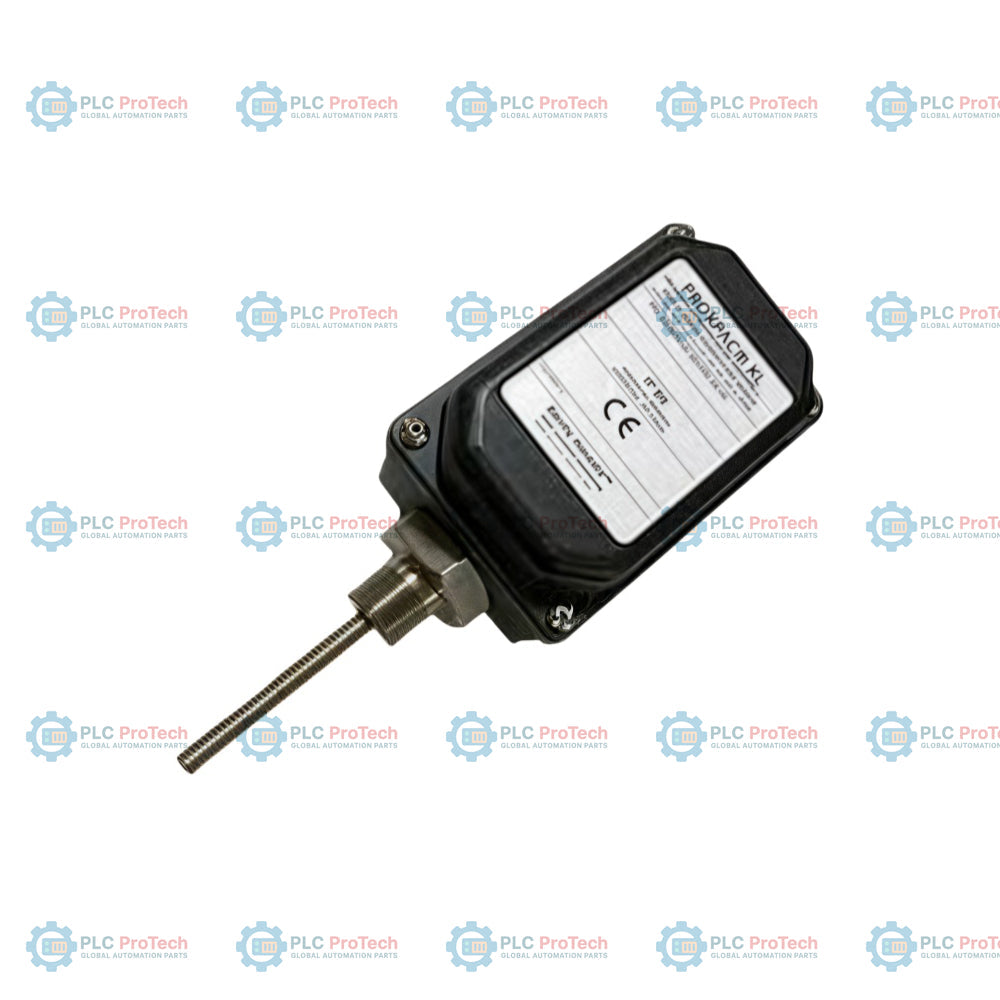

Bently Nevada 330881-28-00-100-06-02 PROXPAC XL-Näherungswandler

Beschreibung

Option 28 (3300 XL 8-mm-Sonde mit mehreren Zulassungen) und Option 06 (ein NPT-Anschluss und Reduzierstücksatz) definieren diese Konfiguration der metrischen Baugruppe des PROXPAC XL Näherungswandlers — 330881-28-00-100-06-02. Dieses integrierte System kombiniert eine 3300 XL 8-mm-Näherungssonde und einen 3300 XL Proximitor-Sensor direkt in einem einzigen Thermoplastgehäuse aus glasfaserverstärktem Polyphenylensulfid (PPS). Durch den Wegfall des typischen Verlängerungskabels zwischen Sonde und Proximitor vereinfacht diese Konfiguration die Feldverdrahtung, da die Verbindungen direkt vom Monitor zur Wandlerbaugruppe selbst geführt werden. Das PPS-Material enthält Glas- und leitfähige Fasern, die die mechanische Robustheit erhöhen und elektrostatische Ladungen ableiten, um einen zuverlässigen Betrieb in anspruchsvollen Industrieumgebungen zu gewährleisten.

Im Gegensatz zu einfachen Varianten mit nicht zugelassenen Sensoren oder anderen mechanischen Montagekonfigurationen umfasst diese spezielle Baugruppe eine für mehrere Zulassungen für explosionsgefährdete Bereiche zertifizierte Sonde, eine Sondeneindringtiefe von 100 mm und ein 3/4-14-NPT-Montagegewinde. Sie ist für die direkte Montage am Maschinengehäuse zur Überwachung von Wellenschwingungen und Axialposition ausgelegt und verfügt über eine integrierte Kabelverschraubungs- und Stopfenbaugruppe (Option 06) zur Abdichtung des Feldeinführungskabels.

Funktionen

• Sonde Option 28 mit mehreren Zulassungen: Enthält eine vorinstallierte 3300 XL 8-mm-Sonde, die nach internationalen Standards für explosionsgefährdete Bereiche zertifiziert ist.
• Integriertes Proximitor-Design: Platziert den Proximitor-Sensor direkt im Gehäusedeckel, sodass kein externes Verlängerungskabel erforderlich ist.
• Thermoplast aus glasfaserverstärktem PPS: Verfügt über ein Gehäuse aus leitfähig fasergefülltem Polyphenylensulfid, ausgelegt für Umgebungen der Schutzarten Type 4X und IP66.
• Eindringtiefe Option 100: Bietet eine Sondeneindringtiefe von 100 mm für die direkte Installation am Maschinengehäuse.
• Montagegewinde Option 02: Verfügt über ein 3/4-14-NPT-Gewinde an der äußeren Hülsenbaugruppe.
• Optionskit 06 Anschlüsse: Wird mit einem 3/4-14-NPT-Anschluss, einem Edelstahlreduzierstück von 3/4-14 NPT auf 1 1/2-14 NPT und zwei Stopfen zur Abdichtung des Kabeleinlasses geliefert.

Anwendungen

• Überwachung der radialen Wellenschwingung und der axialen Position an großen rotierenden Maschinen.
• Direkte Installationen am Maschinengehäuse, die eine externe Einstellung der Näherungssonden erfordern.
• Korrosive oder feuchte Umgebungen, in denen separate Proximitor-Gehäuse und Verlängerungskabel anfällig für Umwelteinflüsse sind.
• Industrielle Bereiche mit Gefahrenpotenzial, die zertifizierte eigensichere oder nicht zündfähige Wandlerkreise erfordern.

Bestellinformationen

Technische Spezifikationen

Installationsrichtlinien

• Erdung: Sicherstellen, dass die integrierte PPS-Gehäuse-Erdungsauskleidung und die Halteplatte ordnungsgemäß mit der lokalen Maschinengestärdung verbunden sind, um statische Ladungen wirksam abzuleiten.
• Sondenabstand: Die 3300 XL-Sonde mit 8 mm Abstand auf etwa 1.27 mm (50 mil) einstellen, um eine Mitten-Spannung innerhalb des linearen Betriebsbereichs von 2.0 mm (80 mil) zu erzielen.
• Schutzrohr- und Feuchtigkeitsabdichtung: Die mitgelieferten Armaturen der Option 06 (3/4-14 NPT und Reduzierstück von 3/4-14 NPT auf 1 1/2-14 NPT SST) mit geeignetem Gewindedichtmittel verwenden. Es muss verhindert werden, dass Feuchtigkeit durch das Schutzrohr in das Gehäuse gelangt; dazu ist eine Schutzrohrabdichtung zu verwenden.
• Hülseninstallation: Die äußere Hülsen-Sicherungsmutter mit dem empfohlenen Drehmoment von 39.3 N-m (350 in-lb) und die Haltemutter mit 29.5 N-m (260 in-lb) anziehen, um Prozessleckagen zu verhindern und die mechanische Steifigkeit sicherzustellen.
• Resonanzvermeidung: Bei kundenspezifischen Baugruppen, bei denen die kombinierte Auskragung „B“ und Eindringtiefe „C“ 305 mm (12 Zoll) überschreiten, zusätzliche Hülsenstützen installieren, um Vibrationsresonanzen zu vermeiden.

Konformität und Zertifizierungen

Das integrierte Messumformersystem entspricht den wichtigsten globalen Normen:

• CE-Kennzeichnung: Entspricht den geltenden Richtlinien der Europäischen Union.
• CSA (CNRTLUS): Eigensichere Installationen (Klasse I, Zone 0, Gruppen A, B, C, D) und nicht funkenbildende Installationen (Klasse I, Division 2, Gruppen A, B, C, D).
• ATEX/IECEx: Für explosionsgefährdete Bereiche mit den Einstufungen EPL Ga (Ex ia IIC T4/T5 Ga) und EPL Gc (Ex nA/ec IIC T4/T5 Gc) zugelassen.
• Gehäuseschutz: Das Gehäusedesign ist nach IP66 und Typ 4X für raue industrielle Umgebungen zertifiziert.
