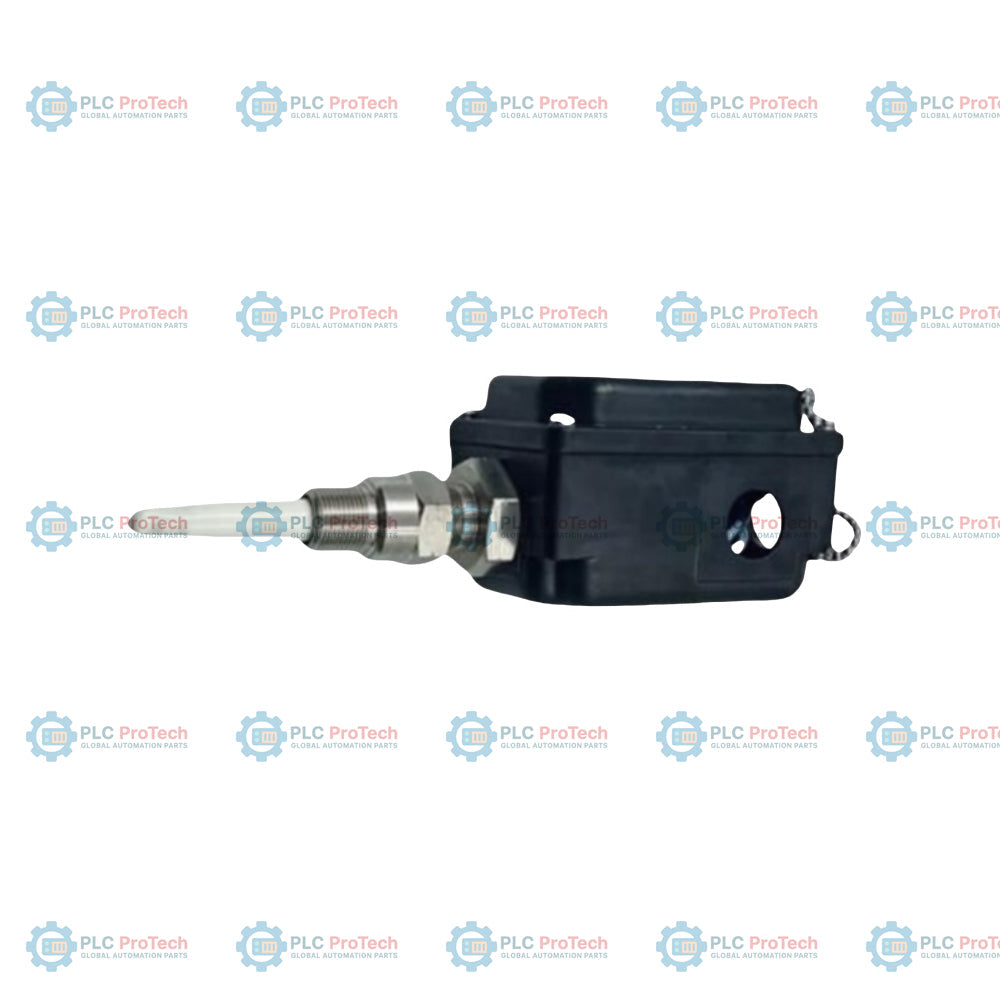

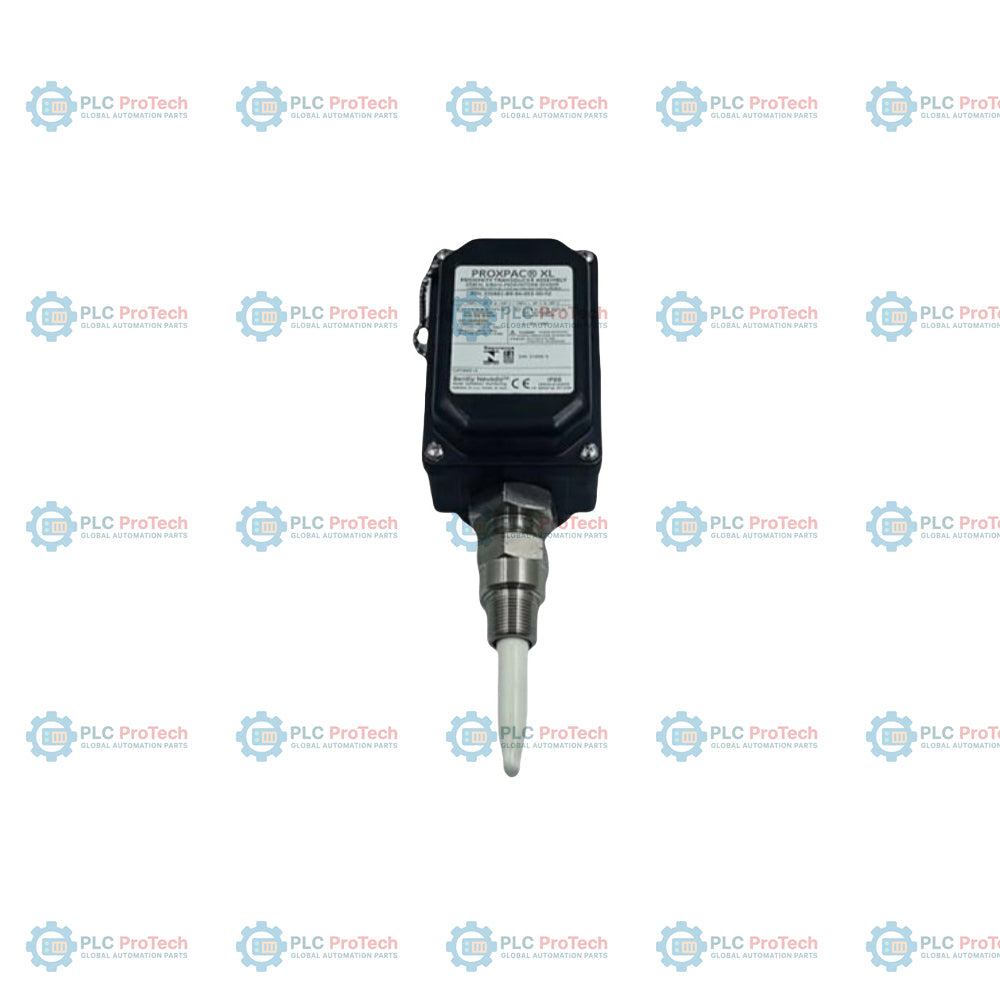

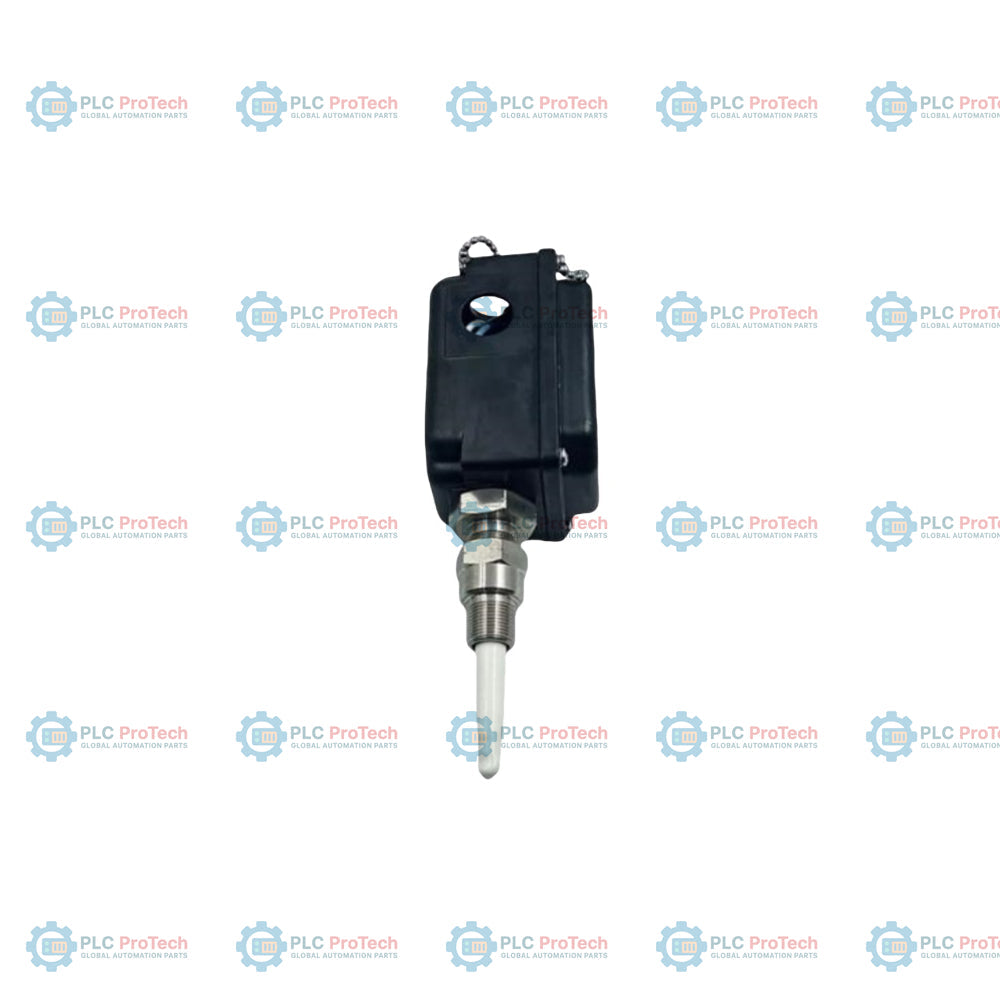

330881-28-04-090-03-02: Diese Konfiguration des metrischen integrierten Messaufnehmers PROXPAC XL kombiniert eine 3300 XL 8-mm-Näherungssonde und einen integrierten Proximitor-Sensor in einem eigenständigen, glasfaserverstärkten Gehäuse aus Polyphenylensulfid (PPS). Diese spezifische Variante ist vorkonfiguriert mit einer 3300 XL 8-mm-Sonde mit mehreren zertifizierten Zulassungen für explosionsgefährdete Bereiche (Option 28), einem 40-mm-Abstandsadapter (Option 04), einer 90-mm-Sondeneindringhülse (Option 090), einer M20-Kabelarmatur mit zwei Dichtstopfen (Option 03) und einem 3/4-14-NPT-Montagegewinde (Option 02).

Durch die direkte Unterbringung des Proximitor-Sensors im Gehäusedeckel macht diese integrierte Baugruppe ein externes Verlängerungskabel und separate Proximitor-Anschlusskästen überflüssig. Dies vereinfacht die Installation, minimiert potenzielle Ausfallstellen an Steckverbindern und ermöglicht eine schnelle externe Sondeneinstellung an rotierenden Maschinen. Die Konstruktion des PPS-Gehäuses aus leitfähigen Fasern leitet elektrostatische Ladungen wirksam ab, während das Gesamtdesign eine robuste Schutzart 4X und IP66 für zuverlässigen Betrieb in anspruchsvollen Industrieumgebungen erreicht.

Merkmale

• Für explosionsgefährdete Bereiche zertifiziert (Option 28): Ausgestattet mit einer 3300 XL 8-mm-Sonde mit mehreren Zulassungen für Anwendungen in als Zone und Division klassifizierten Bereichen.
• Verstellbarer Montageversatz (Option 04): Verfügt über einen metrischen 40-mm-Abstandsadapter zur Anpassung an die Abmessungen bestimmter Maschinengehäuse.
• Präzises Eindringen der Sonde (Option 090): Mit einer Eindringtiefe der Sonde von 90 mm ausgeführt, um genaue Abstandsmessungen an der Zielwelle sicherzustellen.
• Kabeleinführungsarmatur (Option 03): Wird mit einem Schutzarmaturen-Kit geliefert, das einen M20-Kabelkanaladapter und zwei Blindstopfen enthält.
• Sichere Montagegewinde (Option 02): Integriert eine äußere Gewindestruktur mit 3/4-14 NPT für die Ausrichtung bei der Montage.
• Eigenständige Bauweise: Integriert die Sonde und den Proximitor-Sensor in einer einzigen Einheit und ermöglicht so den direkten Anschluss an die Feldverdrahtung.
• Korrosionsbeständiges Gehäuse: Das fortschrittliche Gehäuse aus thermoplastischem Polyphenylensulfid (PPS) mit leitfähigen Fasern verhindert statische Aufladung und hält anspruchsvollen Industrieumgebungen stand.

Anwendungen

Der integrierte Messaufnehmer ist für mehrere kritische Industrieanwendungen ausgelegt:

• Messungen der dynamischen Wellenschwingung und der axialen Position an rotierenden Maschinen wie Pumpen, Ventilatoren und kleinen Kompressoren.
• Anspruchsvolle Umgebungen für Überwachungsanwendungen, die Schutz nach Typ 4X sowie IP66-Schutz vor Feuchtigkeit und Partikeln erfordern.
• Gefährliche Industrieumgebungen, die eigensichere (Ex ia) oder nicht funkenerzeugende (Ex nA/Ex ec) Installationen erfordern.

Bestellinformationen

Technische Spezifikationen

Installationsrichtlinien

• Elektrostatischer Schutz: Während der Montage sicherstellen, dass die Erdungsauskleidung und die Halteplatte ordnungsgemäß ausgerichtet und geerdet sind, um die Entladung statischer Elektrizität zu verhindern.
• Umgebungsabdichtung: Die mitgelieferte M20-Kabelverschraubung verwenden und alle nicht genutzten Leitungseinführungsöffnungen mit den mitgelieferten Kunststoffblindstopfen verschließen, um die Schutzart IP66 des Gehäuses aufrechtzuerhalten.
• Einstellung des physischen Versatzes: Die mit Gewinde versehene Außenhülse ermöglicht einen Einstellbereich von plus oder minus 12.7 mm (0.5 in) gegenüber der nominalen Montageposition, um einen präzisen Abstand zwischen Sonde und Ziel zu erreichen.
• Drehmomentspezifikationen: Die Sicherungsmutter der Sondenhülse mit 39.3 N-m (350 in-lb) und die Halteschrauben des Außengehäuses mit 29.5 N-m (260 in-lb) anziehen, um die mechanische Sicherheit zu gewährleisten.

Konformität und Zertifizierungen

• CE-Kennzeichnung: Vollständig konform mit den europäischen CE-Richtlinien.
• ATEX/IECEx (eigensicher): Ex ia IIC T4/T5 Ga; Ex ia IIIC T90C/T105C Dc für klassifizierte explosionsgefährdete Zonen.
• ATEX/IECEx (nicht funkenerzeugend): Ex nA IIC T4/T5 Gc; Ex ec IIC T4/T5 Gc.
• CSA/cNRTLus (klassifizierter Bereich): Klasse I, Zone 0, AEx/Ex ia IIC T4/T5 Ga; Klasse I, Division 2, Gruppen A, B, C und D.
• Schutzart: Zertifizierte Schutzart IP66 und NEMA Typ 4X, verifiziert durch BASEEFA.
