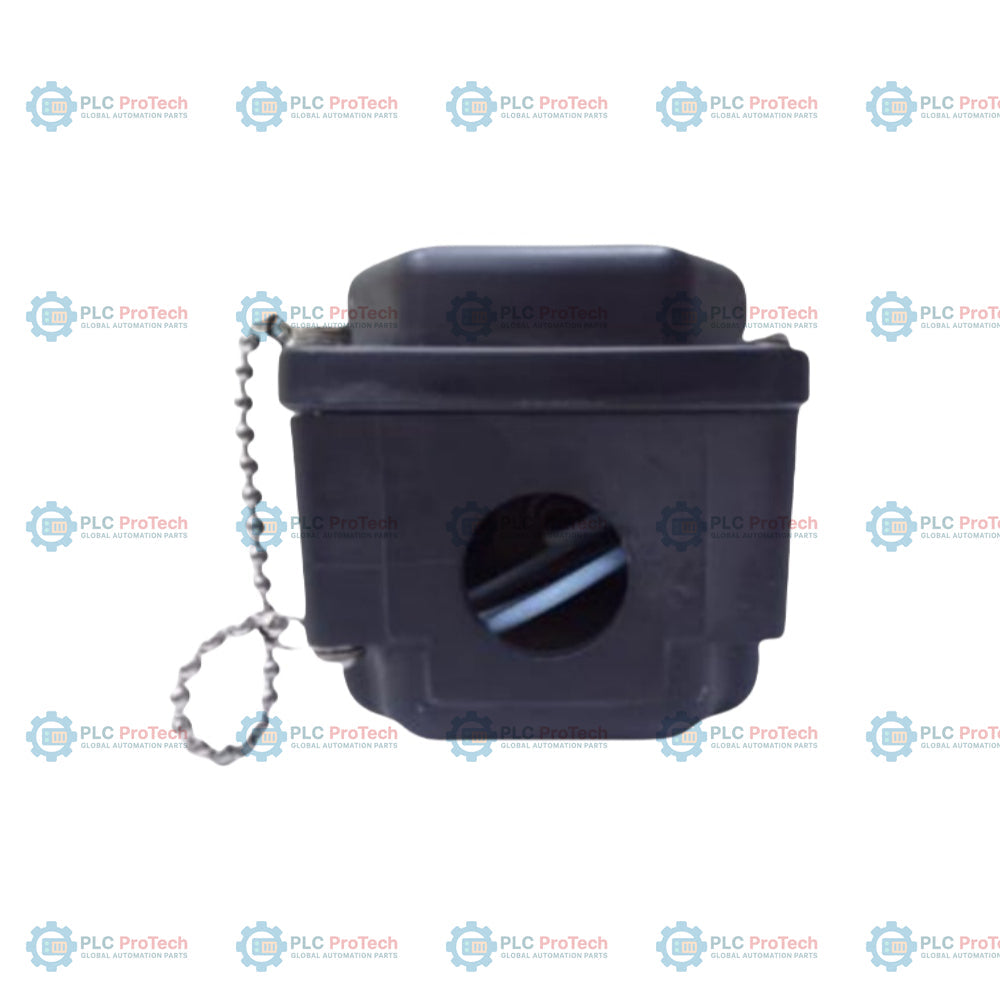

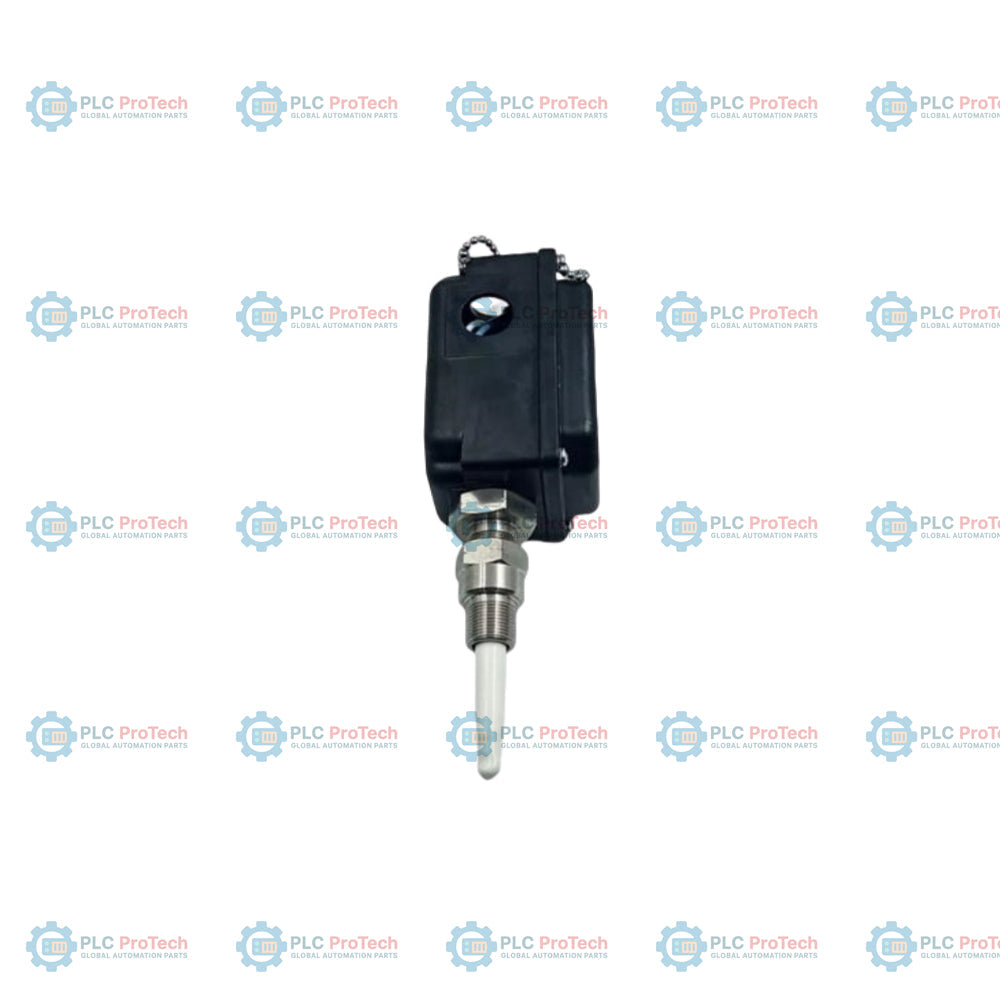

Bently Nevada 330881-28-10-140-00-02 PROXPAC XL Näherungsaufnehmer

SKU 330881-28-10-140-00-02

Auf Lager

12 Monate Garantie
Kostenlose Rückgabe innerhalb von 30 Tagen

Hersteller: Bently Nevada
Produkt-Nr.: 330881-28-10-140-00-02
Herkunftsland:Vereinigte Staaten
Produkttyp: PROXPAC XL Näherungswandler
Strichcode: 8537101190
Zahlung: T/T, Western Union
Gewicht: 250g
Abmessungen: 60 mm x 110 mm x 110 mm (H x B x T)
Versandhafen: Xiamen
Garantie: 12 Monate

Beschreibung

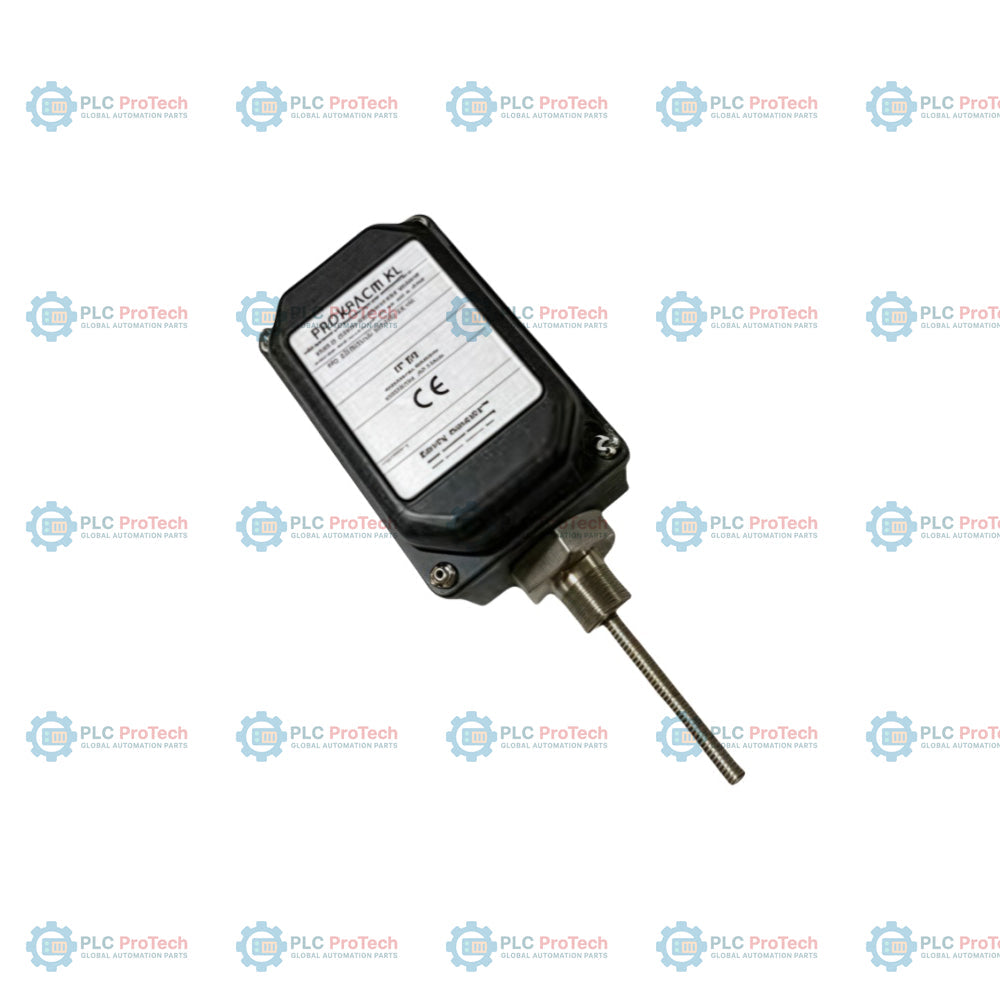

330881-28-10-140-00-02 Diese Konfiguration der metrischen PROXPAC XL-Näherungsaufnehmerbaugruppe umfasst eine 3300 XL 8-mm-Näherungssonde mit mehreren Zulassungen, einen 100-mm-Abstandshalter, eine Sondeneindringlänge von 140 mm, keine Kabelkanalverschraubungen und ein 3/4-14-NPT-Montagegewinde.

Diese integrierte Baugruppe enthält sowohl die 3300 XL 8-mm-Sonde als auch den zugehörigen 1 m langen Proximitor-Sensor in einer einzigen schützenden Gehäuseabdeckung aus Polyphenylensulfid (PPS)-Thermoplast. Dadurch werden ein herkömmliches Zwischenverlängerungskabel und ein separates Gehäuse für den Proximitor-Sensor überflüssig. Die Feldverdrahtung wird direkt zu den internen Klemmen geführt, wodurch Signalverluste und Verbindungspunkte reduziert werden. Im Gegensatz zu verwandten Varianten ohne Zulassungen für explosionsgefährdete Bereiche oder mit Zollmaßen verfügt diese metrische Konfiguration über mehrere Zertifizierungen für explosionsgefährdete Bereiche und verwendet einen metrischen Abstandshalter von 100 mm, um spezifische mechanische Versatzanforderungen an Gehäusen klassifizierter Maschinen zu erfüllen.

Merkmale

Integriertes Design: Beherbergt eine 1 m lange 3300 XL 8-mm-Näherungssonde und einen Proximitor-Sensor in einer einzigen Einheit, wodurch Verlängerungskabel entfallen.
Metrische Konfiguration: Mit metrischen Optionen, darunter ein 100-mm-Abstandshalter (Option 10) und eine 140-mm-Sondeneindringhülse (Option 140).
Korrosionsbeständiges Gehäuse: Aus glasfaserverstärktem Polyphenylensulfid (PPS)-Thermoplast mit leitfähigen Fasern zur Ableitung elektrostatischer Ladungen geformt.
Schutz gegen Eindringen: Schutzart Typ 4X und IP66 zum Schutz vor Staub und Hochdruck-Wasserstrahlen in rauen Umgebungen.
Mehrere Zulassungen: Die Sonden- und Zulassungskonfiguration der Option 28 bietet Zulassungen für eigensichere und nicht funkende Geräte in explosionsgefährdeten Bereichen (ATEX, IECEx und nordamerikanische Zulassungen).
Standardmontage: Verwendet ein 3/4-14-NPT-Montagegewinde (Option 02) zur mechanischen Befestigung am Maschinengehäuse.
Stecker- und Dichtungssatz: Die Anschlussoption 00 umfasst zwei Stecker und zwei Dichtungen ohne externe Kabelkanalverschraubungen.

Anwendungen

Dieses integrierte Aufnehmersystem dient zur berührungslosen Überwachung von Maschinenschwingungen, Wellenverschiebung und axialer Position in industriellen Umgebungen. Zu den typischen Branchen und Anlagen gehören:

Überwachung von Wellenschwingungen und Wellenpositionen bei Dampf- und Gasturbinen
Schutzsysteme für Zentrifugal- und Axialkompressoren
Große Industriepumpen, Ventilatoren und Getriebe
Klassifizierte explosionsgefährdete Bereiche, die eigensichere oder nicht funkende Instrumentierung erfordern
Raue Außenbereiche oder Umgebungen mit Hochdruckreinigung, die Schutzart IP66 und Gehäuseschutz Typ 4X erfordern

Bestellinformationen

Optionssegment	Code für diese SKU	Beschreibung / Bedeutung
Bestellbare Teilenummer	330881-28-10-140-00-02	PROXPAC XL Näherungsaufnehmer, metrisch
A: Option für Sonde und Zulassungen	28	3300 XL 8-mm-Sonde mit mehreren Zulassungen
B: Option für Abstandshalter	10	Länge des Abstandshalters 100 mm (bestellbar in Schritten von 10 mm)
C: Option für Sondeneindringung	140	Sondeneindringlänge 140 mm (bestellbar in Schritten von 1 mm)
D: Option für Anschlussstücke	00	Keine Anschlussstücke; zwei Stopfen und zwei Unterlegscheiben
E: Option für Montagegewinde	02	3/4-14 NPT (erforderlich bei Bestellung der Abstandshalteradapter-Option)

Technische Spezifikationen

Parameter	Spezifikation
Hersteller	Bently Nevada (Baker Hughes)
Modell-/Teilenummer	330881-28-10-140-00-02
Systemkompatibilität	Kompatibel mit 3300-XL-Überwachungssystemen und -eingängen
Gehäusematerial	Glasfaserverstärkter, UV-beständiger thermoplastischer Polyphenylensulfid-(PPS)-Werkstoff mit leitfähigen Fasern
Material von Hülse und Abstandshalter	Edelstahl AISI 304
Schutzart	IP66 und NEMA Typ 4X
Linearer Bereich	2,0 mm (80 mil), von etwa 0,25 mm bis 2,3 mm (10 mil bis 90 mil)
Skalierungsfaktor	7,87 V/mm (200 mV/mil) +/-5 % (einschließlich Austauschbarkeitsfehler)
Frequenzgang	0 bis 10 kHz: +0, -3 dB (mit bis zu 305 Metern Feldverdrahtung)
Eingangsleistung	Erfordert -17,5 Vdc bis -26 Vdc bei maximal 12 mA (ohne Barrieren)
Ausgangsimpedanz	50 Ohm
Feldverdrahtung	0,2 bis 1,5 mm2 (16 bis 24 AWG), maximal bis zu 305 m (1.000 ft) zwischen Proximitor und Monitor
Material der Sondenspitze	Polyphenylensulfid (PPS)
Material des Sondengehäuses	Edelstahl AISI 304
Sondenkabel	1 m Länge, 75 Ohm, triaxial, FEP-isoliert, mit vergoldetem ClickLoc-Steckverbinder
Betriebstemperatur der Sonde	-52 °C bis +177 °C (-62 °F bis +351 °F)
Betriebstemperatur des Gehäuses	-52 °C bis +100 °C (-62 °F bis +212 °F)
Druckdichtung (Sondengehäuse)	Viton-O-Ring (dichtet den Differenzdruck zwischen Sondenspitze und Gehäusekörper ab)
Material des Hülsen-O-Rings	Neopren

Installationsrichtlinien

Hülsenausrichtung: Schrauben Sie die Sondenhülse mit dem 3/4-14-NPT-Gewinde in das Maschinengehäuse ein. Stellen Sie sicher, dass das richtige Anzugsdrehmoment der Sicherungsmutter angewendet wird.
Sondenabstand: Stellen Sie den anfänglichen mechanischen Abstand in der Mitte des linearen Bereichs ein (typischerweise 1,27 mm oder 50 mil), um vor dem endgültigen Festziehen den nominalen Gleichspannungsausgang von -10 Vdc zu erhalten.
Feldverdrahtung: Verbinden Sie die standardmäßige, 3-adrige, geschirmte Triaxial-Feldverdrahtung direkt mit den internen Klemmen des Proximitor-Sensors im Gehäusedeckel. Vermeiden Sie enge Biegungen und die Verlegung in der Nähe von Hochspannungsleitungen.
Feuchtigkeitsschutz: Treffen Sie geeignete Vorkehrungen, um zu verhindern, dass Feuchtigkeit oder Kondensation durch die Leitungsführung in das PPS-Gehäuse gelangt. Dichten Sie alle Leitungseinführungen ordnungsgemäß ab.
Erdung: Verbinden Sie die interne Erdungsplatte und den Liner gemäß der Bently-Nevada-Zeichnung 141092 oder 140979, abhängig von der Gefahrenklassifizierung.

Konformität und Zertifizierungen

CE-Kennzeichnung: Entspricht den geltenden Richtlinien der Europäischen Union.
Zulassungen für explosionsgefährdete Bereiche: Erfüllt die ATEX-, IECEx- und nordamerikanischen (cNRTLus) Normen für eigensichere Installationen der Klasse I, Zone 0/Klasse I, Division 1 bei Verwendung mit Zenerbarrieren oder galvanischen Trennbarrieren.
Nicht zündfähig: Zertifiziert für Installationen der Klasse I, Division 2 und Klasse I, Zone 2 (Ex nA / Ex ec).
Gehäuseleistung: Gehäuse zertifiziert für eine Stoßfestigkeit von 4 Joule bei extremen Temperaturen (-39 °C und 115 °C) gemäß BASEEFA-Spezifikationen.

FAQ

Was geben die Optionscodes 10 und 140 bei diesem PROXPAC XL-Modell an?

Option 10 bezeichnet eine Adapterlänge des Abstandshalters von 100 mm, während Option 140 eine Sondeneindringtiefe von 140 mm bezeichnet.

Benötigt das Modell 330881-28-10-140-00-02 ein externes Verlängerungskabel?

Nein. Der PROXPAC XL integriert die 3300 XL 8-mm-Näherungssonde und den Proximitor-Sensor in einem einzigen Gehäuse, sodass kein externes Verlängerungskabel erforderlich ist.

Welche Funktion hat die Sonden- und Zulassungskonfiguration der Option 28?

Option 28 umfasst eine vorinstallierte 3300 XL 8-mm-Näherungssonde mit mehreren Zulassungen und ermöglicht die Installation in klassifizierten explosionsgefährdeten Bereichen.

Welche Verschraubungen werden bei dieser Baugruppe mit der Option D=00 geliefert?

Die Option D=00 umfasst keine Kabelverschraubungen, sondern zwei Blindstopfen und zwei Unterlegscheiben zum Abdichten der Gehäuseeinführungsöffnungen.
