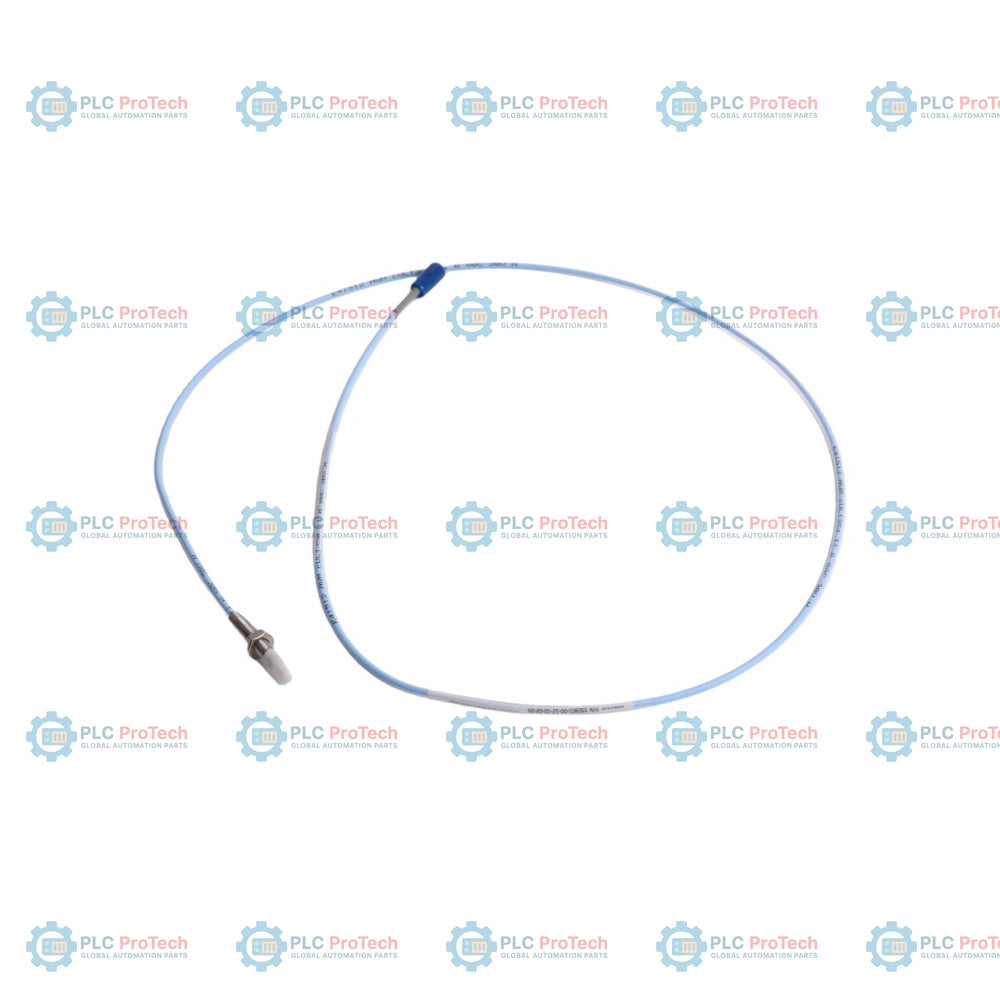

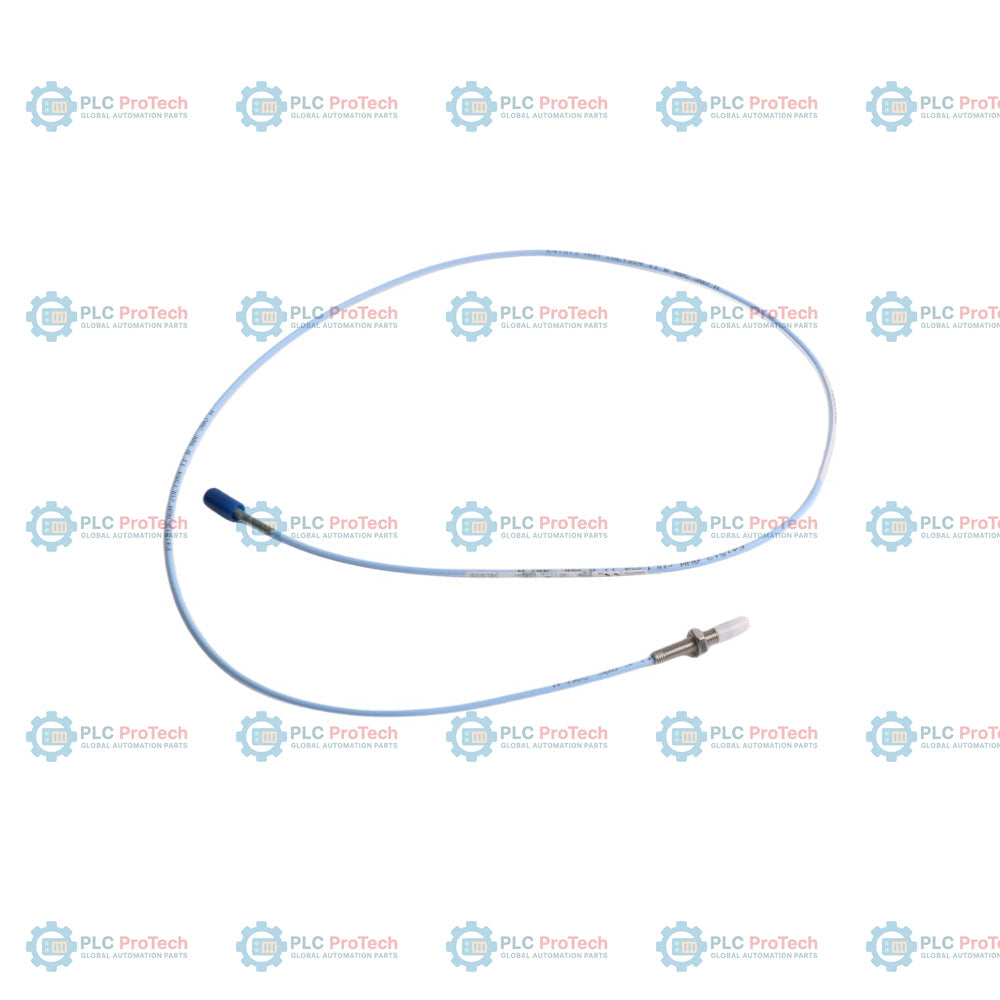

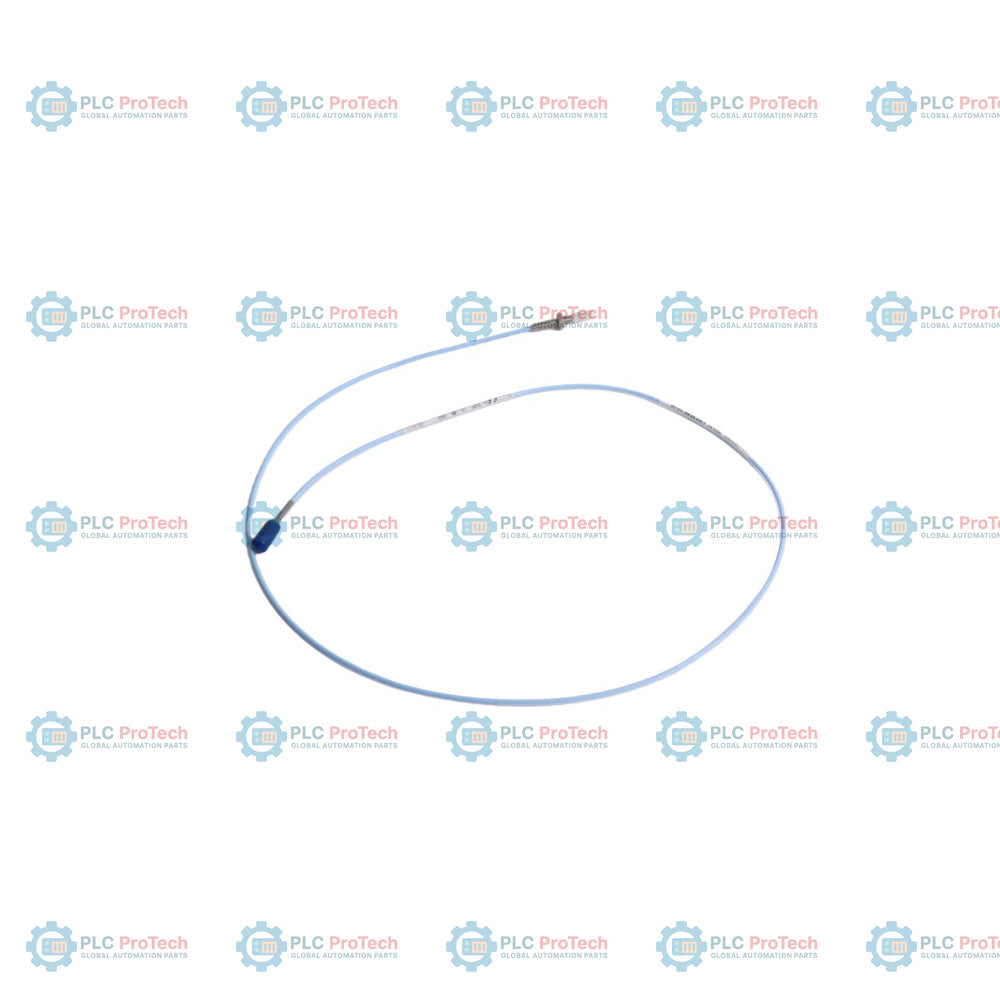

Bently Nevada 330901-00-20-05-02-00 3300 NSv-Näherungssonde

SKU 330901-00-20-05-02-00

Auf Lager

12 Monate Garantie
Kostenlose Rückgabe innerhalb von 30 Tagen

Hersteller: Bently Nevada
Produkt-Nr.: 330901-00-20-05-02-00
Herkunftsland:Vereinigte Staaten
Produkttyp: 3300 NSv-Näherungssonden
Strichcode: 8537101190
Zahlung: T/T, Western Union
Gewicht: 120g
Abmessungen: 45 mm x 90 mm x 90 mm (H x W x T)
Versandhafen: Xiamen
Garantie: 12 Monate

Beschreibung

330901-00-20-05-02-00: 3300 NSv Näherungssonde, 1/4-28-UNF-Gewinde ohne Schutzarmierung, Option 00 gewindelose Länge, Option 20 Gehäuselänge, Option 05 Gesamtlänge, Option 02 miniaturisierter ClickLoc-Steckverbinder mit Standardkabel, Option 00 Zulassungen nicht erforderlich.

Diese Konfiguration verfügt über ein 0,5 Meter langes Standardkabel und enthält keinen Steckverbinderschutz (Option 02), im Gegensatz zu verwandten Konfigurationen wie Option 01 mit einem Steckverbinderschutz aus Fluorsilikon sowie Option 11 und 12 mit FluidLoc-Kabel. Das 3300 NSv Messwandlersystem arbeitet nach dem Wirbelstrommessprinzip zur Messung von Wellenschwingung und axialer Position an Zielen mit begrenzter Geometrie oder begrenztem Freiraum, für die Standardsonden mit 8 mm zu groß sind.

Merkmale

Option 00 bezeichnet ein vollständig mit 1/4-28 UNF-Gewinde versehenes Sondengehäuse aus Stahl mit einer gewindelosen Länge von 0,0 Zoll.
Option 20 bietet eine Gehäusegesamtlänge von 2,0 Zoll für standardmäßige Montagehalterungen.
Option 05 bietet eine kurze integrierte Anschlussleitung von 0,5 Metern (20 Zoll), die für den direkten Anschluss an ein 330930-Verlängerungskabel ausgelegt ist.
Option 02 verfügt über einen miniaturisierten koaxialen ClickLoc-Steckverbinder mit einem standardmäßigen (nicht armierten) Koaxialkabel.
Das TipLoc-Formgebungsverfahren erzeugt eine molekulare Verbindung zwischen der PPS-Sondenspitze und dem Gehäuse aus Edelstahl AISI 303.
Das CableLoc-Design hält einer Zugkraft von bis zu 220 N (50 lb) an der Verbindung zwischen Kabel und Sonde stand.
Kompatibel mit dem 3300 XL NSv Proximitor-Sensor (330980) und dem 3300 NSv Verlängerungskabel (330930).

Anwendungen

Kleine rotierende Maschinen mit stark eingeschränktem physischem Freiraum.
Aeroderivative Gasturbinen mit engen Zielgeometrien.
Hochgeschwindigkeits-Kreiselverdichter und -pumpen, die berührungslose Wegmessungen erfordern.
Überwachung der radialen Wellenschwingung und der axialen Position an Wellen mit einem Durchmesser von weniger als 13 mm (0,5 Zoll).

Bestellinformationen

Option / Segment	Code für diese SKU	Beschreibung
Basismodell	330901	3300 NSv Näherungssonde, 1/4-28-UNF-Gewinde, ohne Schutzarmierung
A: Option für gewindelose Länge	00	Gewindelose Länge 0,0 Zoll
B: Option für Gesamtlänge des Gehäuses	20	Gehäuselänge 2,0 Zoll
C: Option für Gesamtlänge	05	Gesamtlänge 0,5 Meter (20 Zoll)
D: Option für Steckverbinder- und Kabeltyp	02	Miniaturisierter koaxialer ClickLoc-Steckverbinder, Standardkabel
E: Option für behördliche Zulassung	00	Nicht erforderlich

Technische Spezifikationen

Hersteller	Bently Nevada
Teilenummer/Modell	330901-00-20-05-02-00
Messaufnehmergewinde	1/4-28 UNF-2A
Armierungsoption	Keine (ohne Schutzarmierung)
Durchmesser der Messaufnehmerspitze	Maximal 5,26 mm (0,207 Zoll)
Linearer Bereich	1,5 mm (60 mil) (von 0,25 bis 1,75 mm / 10 bis 70 mil)
Empfohlener Abstand	1,0 mm (40 mil)
Inkrementeller Skalenfaktor (ISF)	Typischerweise 7,87 V/mm (200 mV/mil)
Abweichung von der Ausgleichsgeraden (DSL)	Typischerweise weniger als +/-0,06 mm (+/-2,3 mil)
Frequenzgang	0 bis 10 kHz: typisch +0, -3 dB
Gleichstromwiderstand des Messaufnehmers (RPROBE)	4,0 +/-0,5 Ohm (bei einer Länge von 0,5 m)
Betriebs-/Lagertemperatur	-52 °C bis +177 °C (-62 °F bis +351 °F)
Material der Messaufnehmerspitze	Polyphenylensulfid (PPS)
Material des Messaufnehmergehäuses	AISI-303-Edelstahl (S30300)
Kabelmaterial	75-Ohm-Koaxialkabel, FEP-Mantel
Zugfestigkeit	Kabel-zu-Messaufnehmergehäuse-Zugfestigkeit 220 N (50 lb)
Relative Luftfeuchtigkeit	100 % kondensierend, nicht tauchfähig (bei geschützten Steckverbindern)

Anschlüsse und Schnittstellen

Steckerkomponente	Beschreibung
Verbindungstyp	Koaxialer ClickLoc-Ministecker am Messaufnehmerkabel
Gegenstecker	Passend für den koaxialen ClickLoc-Minibuchsenstecker am 3300-NSv-Verlängerungskabel (330930)

Installationsrichtlinien

Halten Sie bei parallelen axialen Positionsmessaufnehmern einen Mindestabstand von 25 mm (1,0 Zoll) von Mitte zu Mitte ein, bzw. 23 mm (0,9 Zoll) bei radialen Schwingungsmessaufnehmern in X-Y-Konfiguration, um elektromagnetisches Übersprechen zu verhindern.
Verwenden Sie zum Montieren von Gehäusen mit Standardgewinde 1/4-28 UNF-2A einen 7/16-Zoll-Sechskantschlüssel.
Ziehen Sie das Messaufnehmergehäuse gemäß den standardmäßigen technischen Spezifikationen an den Montagehalterungen fest. Überschreiten Sie nicht die mechanischen Belastungsgrenzen des mit AISI-303-Edelstahl ausgeführten Gewindegehäuses.
Stellen Sie sicher, dass die Verbindung zwischen dem Messaufnehmerkabel und dem Verlängerungskabel sauber, trocken und sicher ist. Bringen Sie bei Feuchtigkeitseinwirkung Silikonband oder optionale Steckerschutzvorrichtungen an, vermeiden Sie Silikonband jedoch bei Kontakt mit Turbinenöl.

Konformität und Zertifizierungen

Zulassungen	Option 00 legt „Nicht erforderlich“ fest. (Wenn eine Zertifizierung für explosionsgefährdete Bereiche erforderlich ist, wählen Sie Option 05.)
Elektromagnetische Verträglichkeit (EMV)	Konform mit den CE-Anforderungen bei Installation in einem vollständig abgeschirmten Messaufnehmersystem.

FAQ

Was bedeutet die Anschluss- und Kabeloption „02“ für diese Sonde?

Option 02 bezeichnet einen koaxialen ClickLoc-Miniaturstecker mit einem standardmäßigen, nicht armierten Koaxialkabel. Ein Steckerschutz aus Fluorsilikon ist nicht enthalten.

Welche mechanischen Abmessungen hat diese Sonde 330901-00-20-05-02-00?

Diese Sondenausführung verfügt über ein 1/4-28-UNF-Gewinde, eine Gehäusegesamtlänge von 2,0 Zoll (Option 20), eine gewindefreie Länge von 0,0 Zoll (Option 00) und eine Gesamtkabellänge von 0,5 Metern (Option 05).

Kann diese Sonde in explosionsgefährdeten Umgebungen eingesetzt werden?

Dieser spezifische SKU ist bei den behördlichen Zulassungen mit „00“ konfiguriert, das heißt, er ist nicht für explosionsgefährdete Bereiche zertifiziert. Für Installationen in explosionsgefährdeten Bereichen sollte die Version mit mehreren Zulassungen, Option 05, ausgewählt werden.

Ist diese 3300-NSv-Sonde mit standardmäßigen 8-mm-Verlängerungskabeln der Serie 3300 XL kompatibel?

Nein. Die 3300-NSv-Sonde erfordert das spezielle 3300-NSv-Verlängerungskabel (330930) und den 3300-XL-NSv-Proximitor-Sensor (330980), um eine ordnungsgemäße elektrische Kalibrierung und mechanische Kopplung zu gewährleisten.
