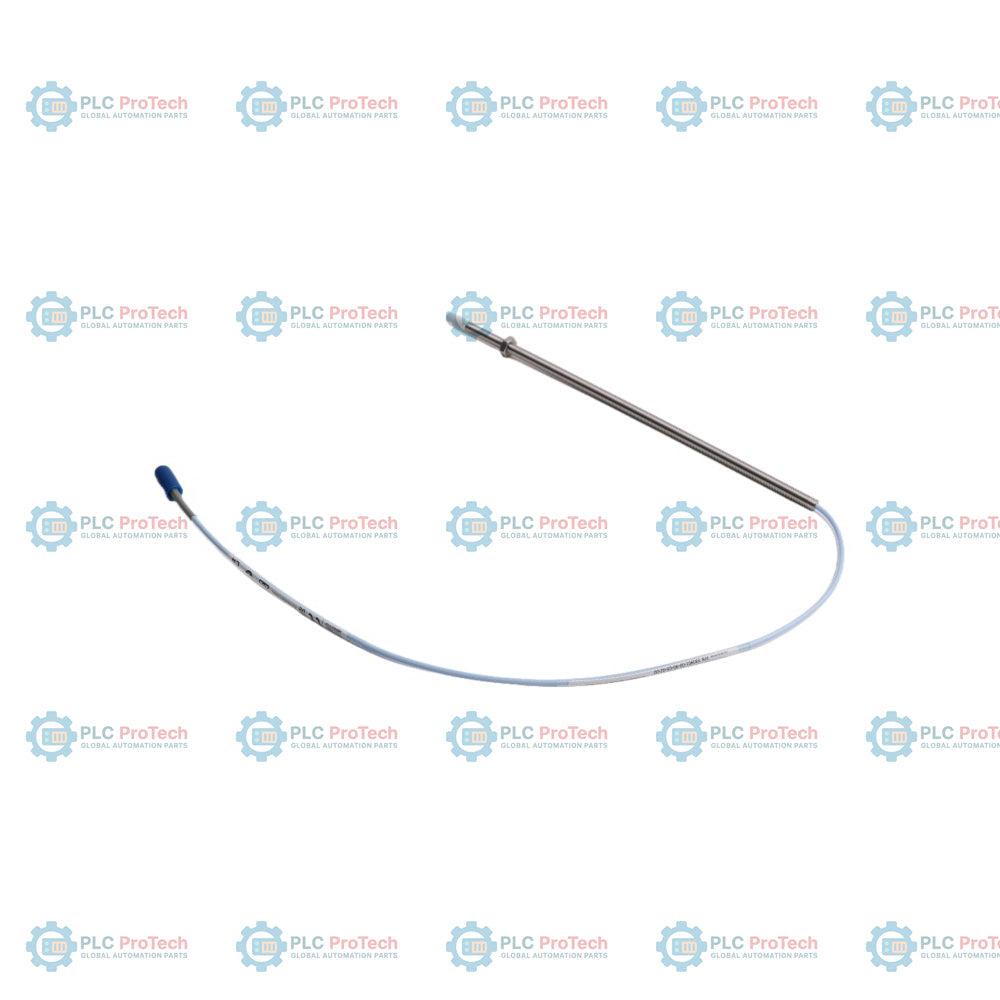

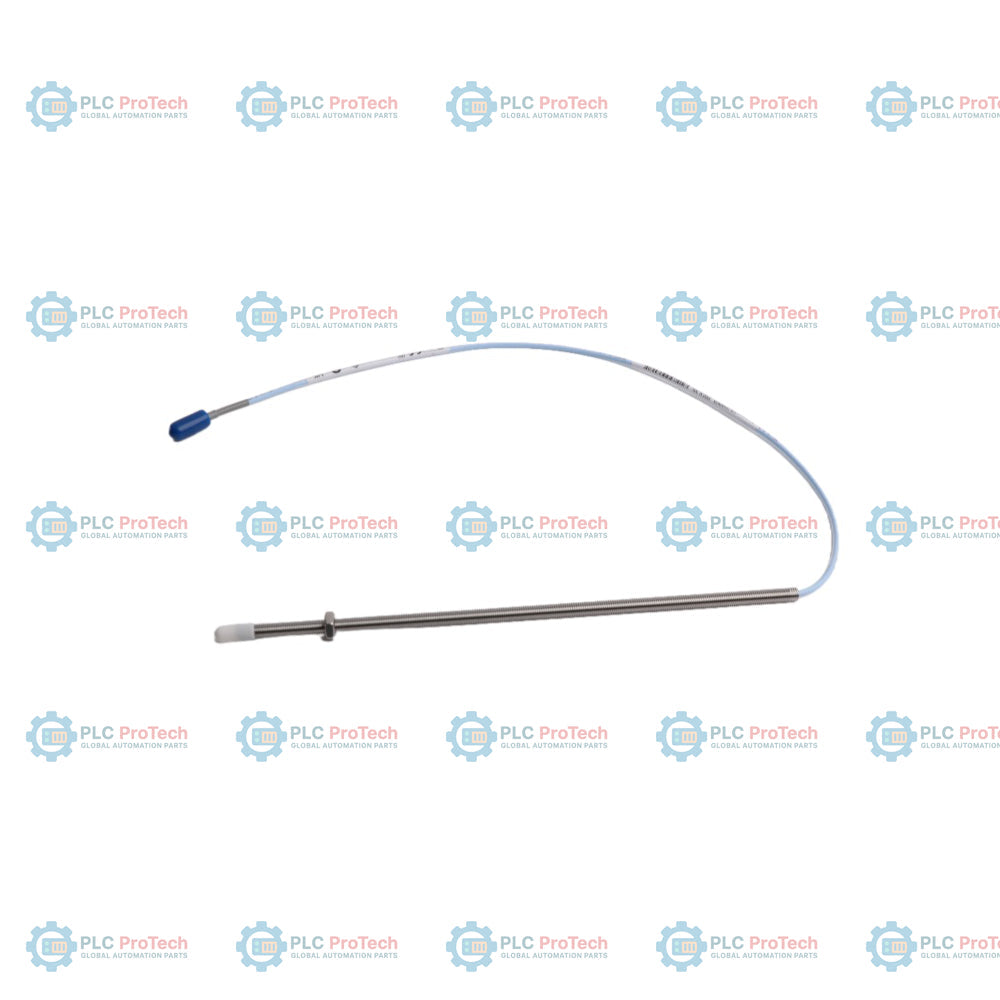

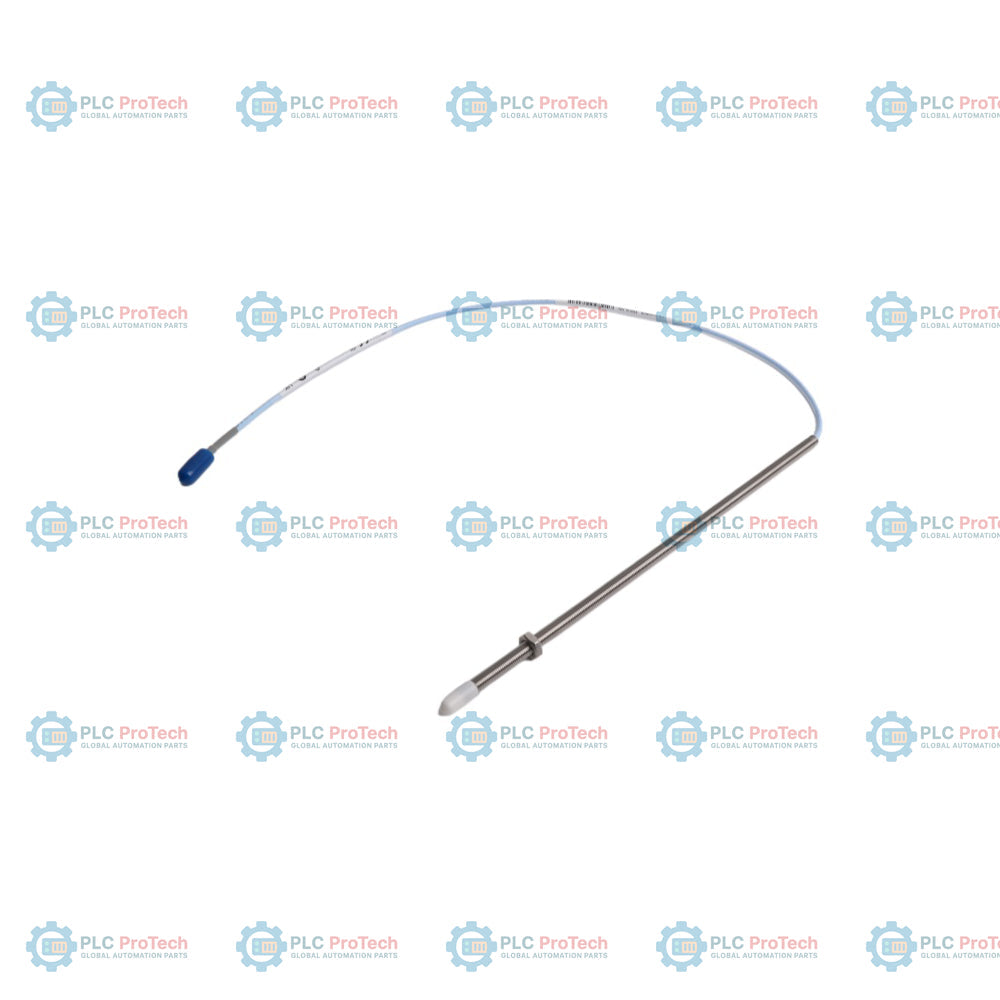

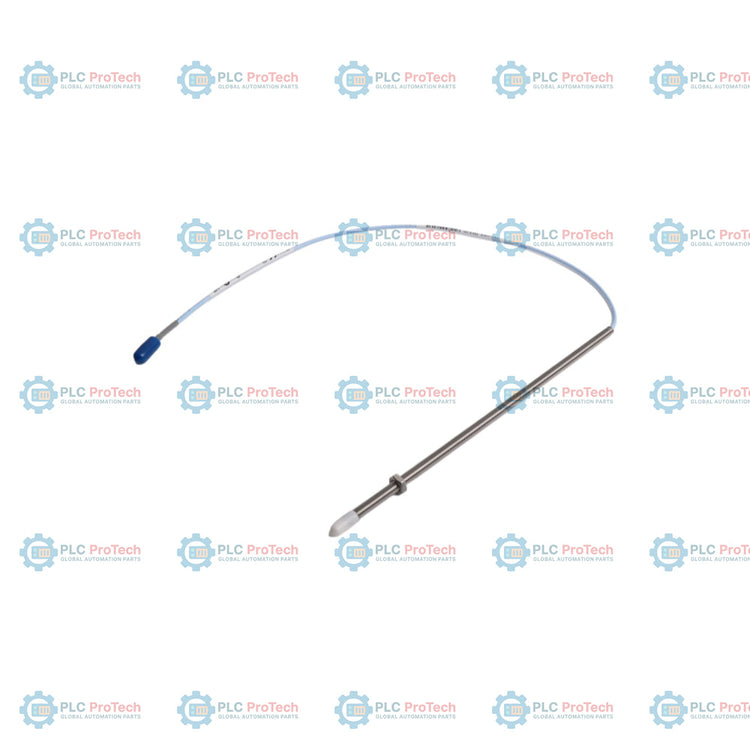

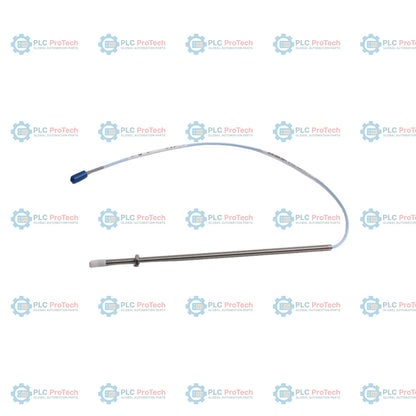

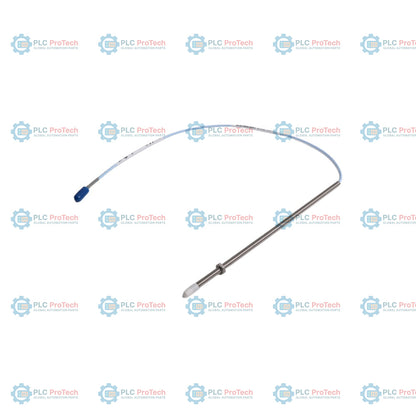

Bently Nevada 330901-00-90-10-02-05 3300 NSv-Näherungssonde

Beschreibung

330901-00-90-10-02-05 spezifiziert eine 3300-NSv-Näherungssonde mit 1/4-28-UNF-Gewinde und ohne Armierung. Diese spezifische Konfiguration verfügt über eine gewindelose Länge von 0,0 Zoll, eine gesamte Gehäuselänge von 9,0 Zoll, eine Gesamtkabellänge von 1,0 Meter (39 Zoll), einen Miniatur-Koaxialstecker ClickLoc mit Standardkabel und mehrere behördliche Zulassungen.

Das 3300-NSv-System wird für berührungslose Messungen von Wellenschwingung und -position an Maschinen mit begrenztem Freiraum oder verkleinerter Zielgeometrie eingesetzt, beispielsweise an Zentrifugalluftkompressoren, Kältekompressoren und rotierenden Maschinen mit kleiner Bohrung. Das nicht armierte Kabeldesign ermöglicht eine saubere Kabelführung in engen Gehäusen, und der vergoldete ClickLoc-Stecker verhindert, dass sich die Verbindung während des Betriebs lockert. Es ist elektrisch und mechanisch mit älteren 3300-RAM-Systemen austauschbar und bietet bessere Eigenschaften bei seitlicher Betrachtung sowie eine höhere Chemikalienbeständigkeit.

Merkmale

• Ausführung mit Gewinde: 1/4-28-UNF-Gewinde ohne Edelstahlarmierung
• Gewindelose Länge der Option 00: 0,0 Zoll (vollständig mit Gewinde versehenes Gehäuse)
• Gehäuselänge der Option 90: Gesamte Gewindelänge 9,0 Zoll
• Gesamtlänge der Option 10: Sondenkabellänge 1,0 Meter (39 Zoll)
• Stecker der Option 02: Miniatur-Koaxialstecker ClickLoc an standardmäßigem, FEP-isoliertem Koaxialkabel
• Zulassung der Option 05: Mehrere behördliche Zulassungen für Installationen in explosionsgefährdeten Bereichen
• TipLoc-Umspritzung: Robuste strukturelle Verbindung zwischen der Spitze aus Polyphenylensulfid (PPS) und dem Edelstahlgehäuse
• CableLoc-Design: Bietet eine Zugfestigkeit von bis zu 220 N (50 lb) zwischen Sondenspitze und Kabel

Anwendungen

• Zentrifugalluftkompressoren und Kältekompressoren mit engen Spaltmaßen
• Prozessgaskompressoren und schnelllaufende Turbomaschinen
• Messungen von Radialschwingung und Position an Wellen mit weniger als 51 mm (2 Zoll)
• Messungen der axialen (Schub-)Position an flachen Zielen mit weniger als 15 mm (0,6 Zoll)
• Messungen von Drehzahl, Nulldrehzahl und Phasenreferenz (Keyphasor)

Bestellinformationen

Technische Spezifikationen

Installationsrichtlinien

• Zielkalibrierung: Das System ist standardmäßig auf Stahl AISI 4140 kalibriert. Eine Kalibrierung auf andere Zielmaterialien verändert den Skalierungsfaktor.
• Sondenabstand: Montieren Sie die Sonde mit dem empfohlenen Abstand von 1,0 mm (40 mil) zur Zielfläche; dies entspricht einer nominalen Ausgangsspannung von etwa -9 V Gleichspannung am Proximitor.
• Kabelführung: Stellen Sie sicher, dass das 75-Ohm-Koaxialkabel einen Mindestbiegeradius von 25,4 mm (1,0 Zoll) einhält, um Impedanzänderungen und physische Beschädigungen zu vermeiden.
• Gewinde-Anzugsdrehmoment: Sichern Sie das 1/4-28-Sonden-Gehäuse mit einem maximal zulässigen Drehmoment von 7,3 Nm (65 in-lb); das empfohlene Montagedrehmoment beträgt 5,1 Nm (45 in-lb).
• Steckersicherung: Ziehen Sie die koaxialen ClickLoc-Steckverbinder handfest an. Wenn eine Umgebungseinwirkung durch Flüssigkeiten zu erwarten ist, schützen Sie die Verbindungsstelle mit einem Steckerschutz-Kit oder selbstverschweißendem Silikonband.

Konformität und Zertifizierungen

• Zulassungen für Option 05: Für explosionsgefährdete Bereiche durch mehrere Stellen zugelassen (einschließlich CSA-, ATEX- und IECEx-Zertifizierungen).
• Eigensicherheit (ia): Zertifiziert nach Ex ia IIC T5...T1 Ga und Ex ia IIIC T90degC...T280degC Dc bei Anschluss mit geeigneten Entity-Parametern.
• Nicht funkenbildend (nA/ec): Zertifiziert nach Ex nA IIC T5...T1 Gc und Ex ec IIC T5...T1 Gc.
• CE-Kennzeichnung: Vollständig konform mit den Anforderungen der europäischen EMV-Richtlinie hinsichtlich Emissionen und RFI-/EMI-Störfestigkeit bei ordnungsgemäßer Montage.
