Beschreibung

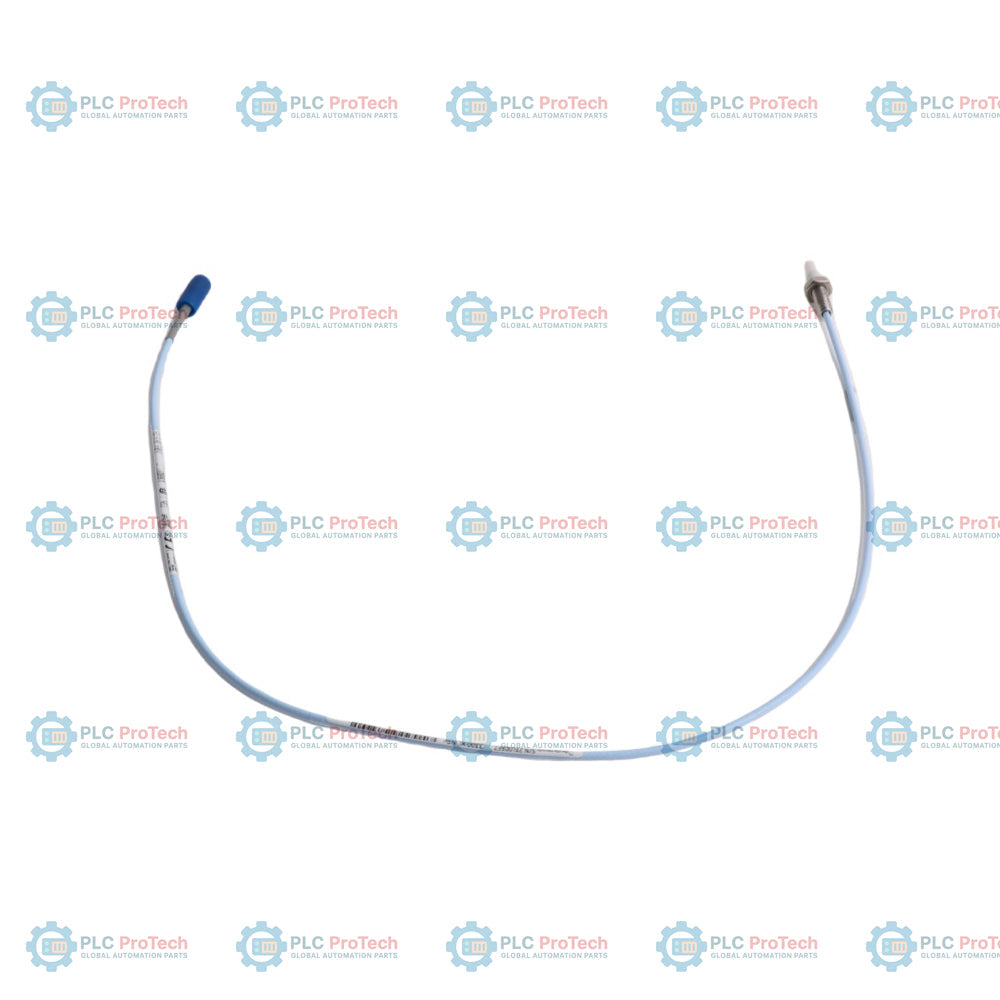

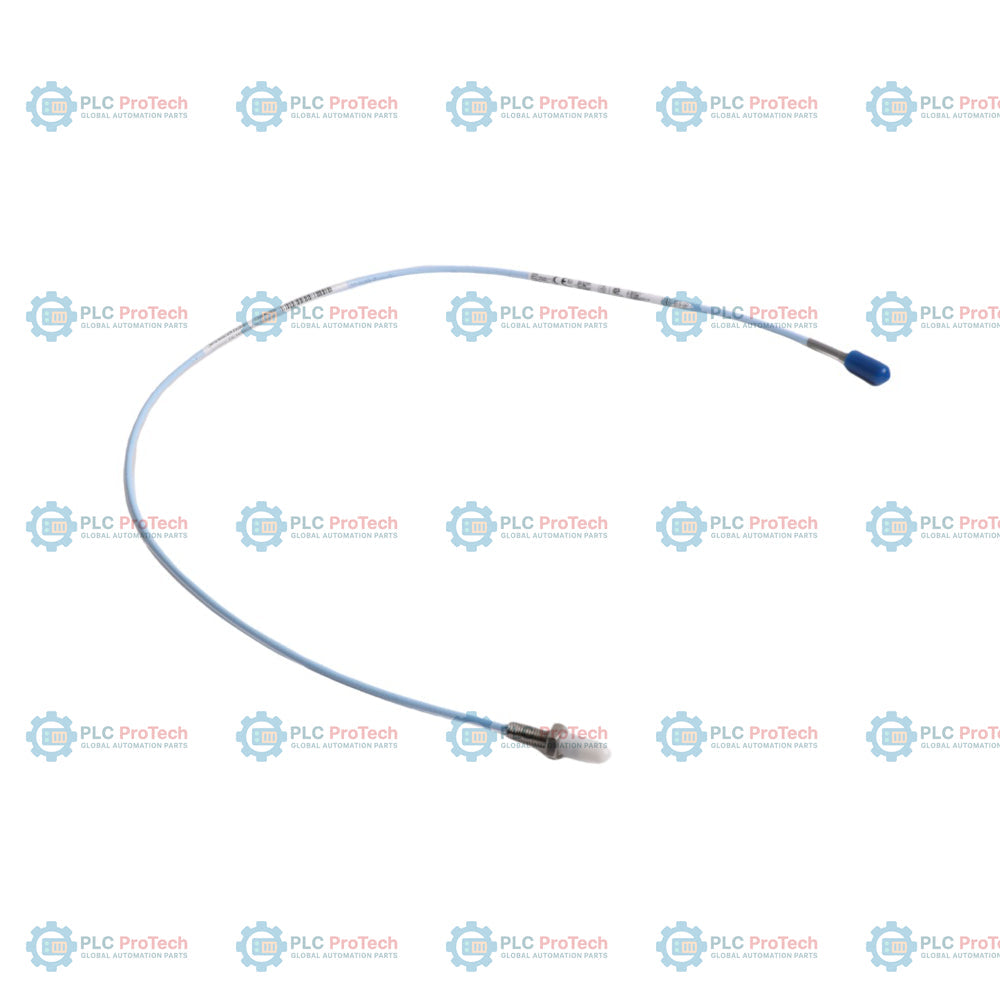

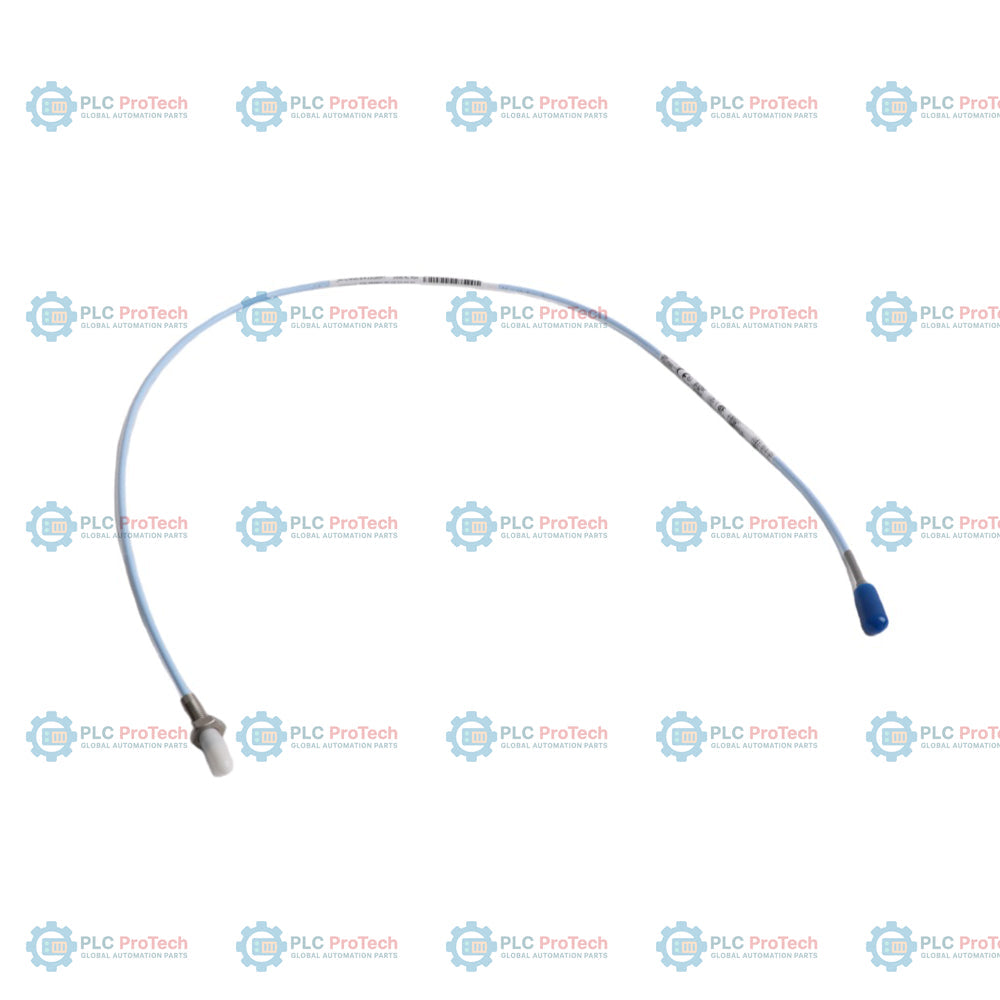

Die 330901-20-32-10-02-05 ist eine 3300 XL NSv Näherungssonde, Teil des 3300 XL NSv Näherungswandlersystems, speziell konfiguriert mit einer Gesamtlänge von 2,0 Metern (78,7 Zoll) (Option C: 10), einem Miniature-ClickLoc-Steckverbinder mit Standardkabel (Option D: 02) und Zulassungen gemäß den Standards von CSA, ATEX und IECEx für explosionsgefährdete Bereiche (Option E: 05). Diese Sonde verfügt über eine Sondenspitze mit 5 mm Durchmesser (Option B: 32) und eine gewindelose Länge von 2,0 Zoll (51 mm) (Option A: 20). Sie ist für die berührungslose Wegmessung ausgelegt, insbesondere für Anwendungen, bei denen eine reduzierte Zielfläche oder geringe Abstände den Einsatz der NSv-Technologie erfordern. Diese Sonde ist für den Einsatz im 3300 XL NSv Näherungswandlersystem ausgelegt, das 3300 XL NSv Sonden, den 330980 3300 XL NSv Näherungssensor und 330930 3300 XL Verlängerungskabel umfasst. Das System liefert einen Ausgang, der direkt proportional zum Abstand zwischen der Sondenspitze und der beobachteten leitfähigen Oberfläche ist, und eignet sich dadurch für die Überwachung von Maschinenschwingungen und Positionen in anspruchsvollen Umgebungen.

Merkmale

• Option A: 20 (2,0 Zoll bzw. 51 mm) gewindelose Länge.
• Option B: 32 (5 mm) Durchmesser der Sondenspitze.
• Option C: 10 (2,0 Meter bzw. 78,7 Zoll) Gesamtlänge von Sonde und integriertem Kabel.
• Option D: 02 bezeichnet einen Miniature-ClickLoc-Steckverbinder mit Standardkabel.
• Option E: 05 bietet CSA-, ATEX- und IECEx-Zulassungen für explosionsgefährdete Bereiche.
• Berührungslose Messung von Maschinenschwingungen und Position.
• Geeignet für Anwendungen mit reduzierter Zielfläche oder geringen Abständen (NSv-Technologie).
• Kompatibel mit 330980 3300 XL NSv Näherungssensoren und 330930 3300 XL Verlängerungskabeln.

Anwendungen

• Überwachung von Maschinenschwingungen in Bereichen mit kleinem Durchmesser oder geringen Abständen.
• Messung der axialen Wellenposition an rotierenden Anlagen.
• Überwachung der relativen Wellenschwingung.
• Aeroderivative Gasturbinen und andere schnelllaufende Maschinen mit begrenzter Zielgeometrie.
• Zur Verwendung zusammen mit 3300 XL NSv Näherungssensoren für Schutz- und Zustandsüberwachungssysteme.

Bestellinformationen

Option	Code auf dieser SKU	Beschreibung
Bestellbare Teilenummer	330901-20-32-10-02-05	3300 XL NSv Näherungssonde
A – Ungeschraubte Länge (Sondengehäuselänge)	20	2,0 Zoll (51 mm)
B – Spitzendurchmesser	32	5 mm
C – Gesamtlänge (Sonde und integriertes Kabel)	10	2,0 Meter (78,7 Zoll)
D – Steckverbinder- und Kabeltyp	02	Miniature ClickLoc, Standardkabel
E – Option für Behördenzulassung	05	CSA, ATEX, IECEx

Technische Daten

Parameter	Wert
Hersteller	Bently Nevada (Baker Hughes)
Teilenummer / Modell	330901-20-32-10-02-05
Systemkompatibilität	3300 XL NSv Näherungswandlersystem
Durchmesser der Sondenspitze	5 mm
Länge des Sondengehäuses (ungeschraubte Länge)	2,0 Zoll (51 mm)
Gesamtlänge (Sonde + integriertes Kabel)	2,0 Meter (78,7 Zoll)
Kabeltyp	Standardkabel
Steckertyp	Miniature ClickLoc
Betriebstemperaturbereich	-34 °C bis +177 °C (-30 °F bis +350 °F)
Maximale Sondentemperatur	+260 °C (+500 °F)
Luftfeuchtigkeit	100 % relative Luftfeuchtigkeit, kondensierend
Sondenmaterial (Gehäuse)	Edelstahl AISI 304
Sondenmaterial (Spitze)	Polyphenylensulfid (PPS)
Kabelmaterial (Isolierung)	PTFE
Kabelmaterial (Mantel)	Fluorethylenpropylen (FEP)
Stoßfestigkeit (Sonde)	10.000 g Spitze
Vibrationsfestigkeit (Sonde)	20 g Spitze, 10 Hz bis 2 kHz
Ausgangsempfindlichkeit	Abhängig vom Proximitor (z. B. 7,87 V/mm, 200 mV/mil)
Frequenzgang	0 bis 10 kHz (typischerweise)
Zielmaterial	Jedes metallische Material

Installationsrichtlinien

Stellen Sie sicher, dass beim 3300 XL NSv-System eine ordnungsgemäße Erdung und Abschirmung vorgenommen wird, um elektrische Störungen zu minimieren. Verlegen Sie das integrierte Sondenkabel und das Verlängerungskabel so, dass scharfe Biegungen und mechanische Belastungen vermieden werden. Die Sonde muss korrekt zum Maschinenwellenzapfen ausgerichtet sein. Dabei muss die Zielfläche leitfähig sein und innerhalb des linearen Messbereichs des Wandlersystems liegen. Bei Installationen in explosionsgefährdeten Bereichen sind die Anforderungen der Zertifizierungen CSA, ATEX und IECEx für Option E: 05 strikt einzuhalten. Verhindern Sie das Eindringen von Feuchtigkeit an den Kabelverbindungen.

Konformität und Zertifizierungen

• CSA: Für explosionsgefährdete Bereiche zugelassen.
• ATEX: Für explosionsgefährdete Bereiche zugelassen.
• IECEx: Für explosionsgefährdete Bereiche zugelassen.
• CE-Kennzeichnung: Entspricht den geltenden Richtlinien der Europäischen Union.
• EAC: Zertifizierung der Zollunion.
