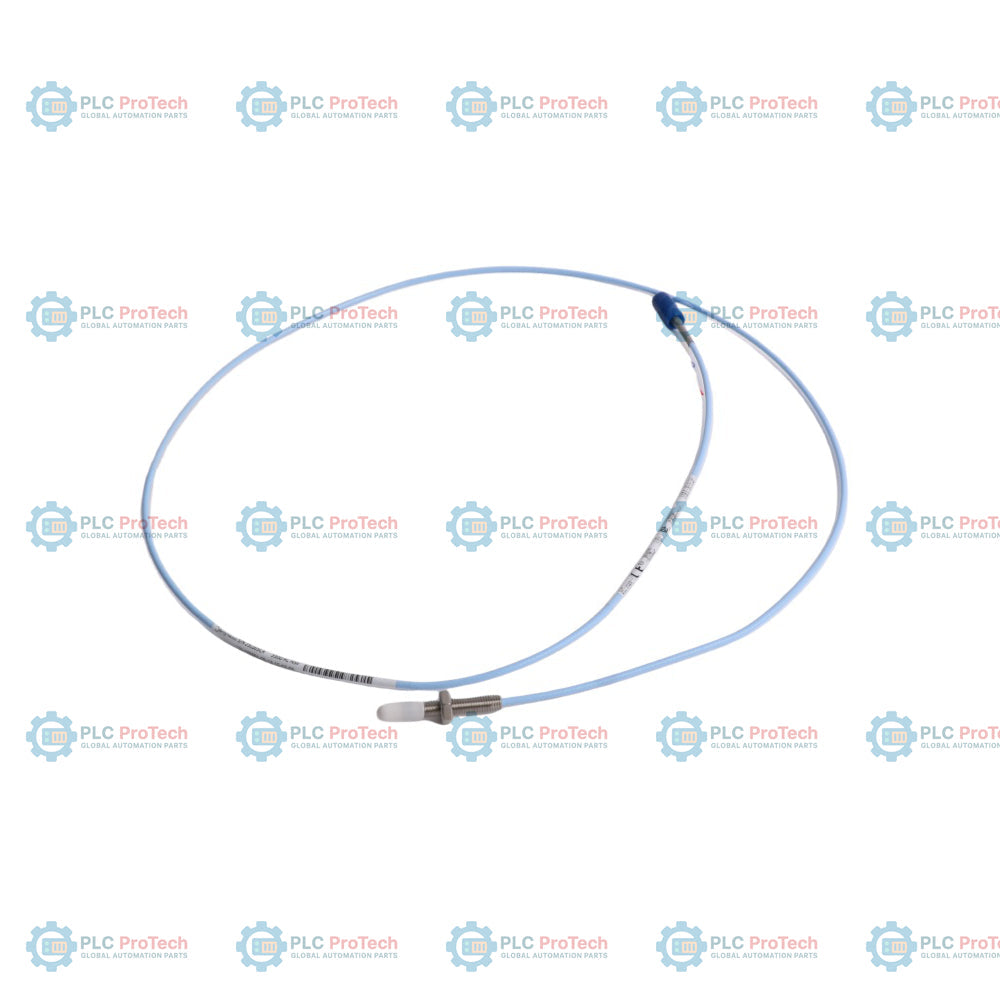

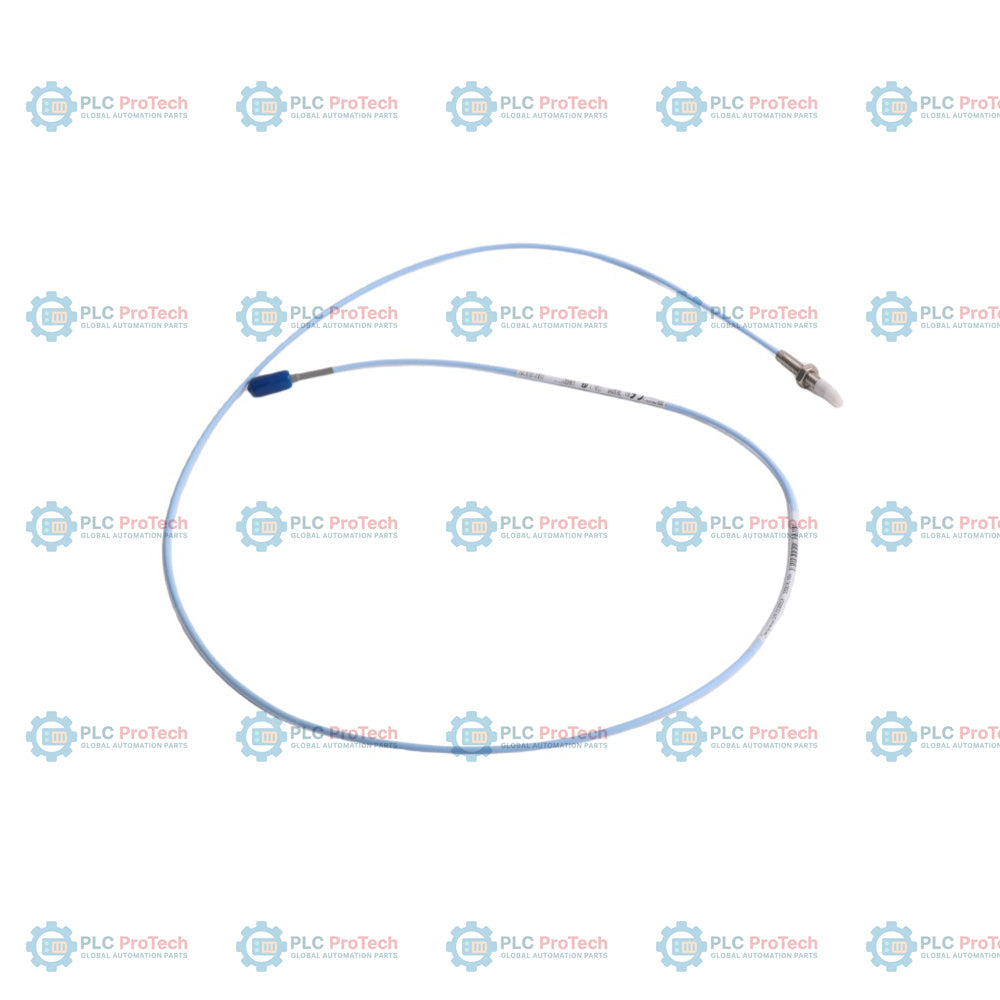

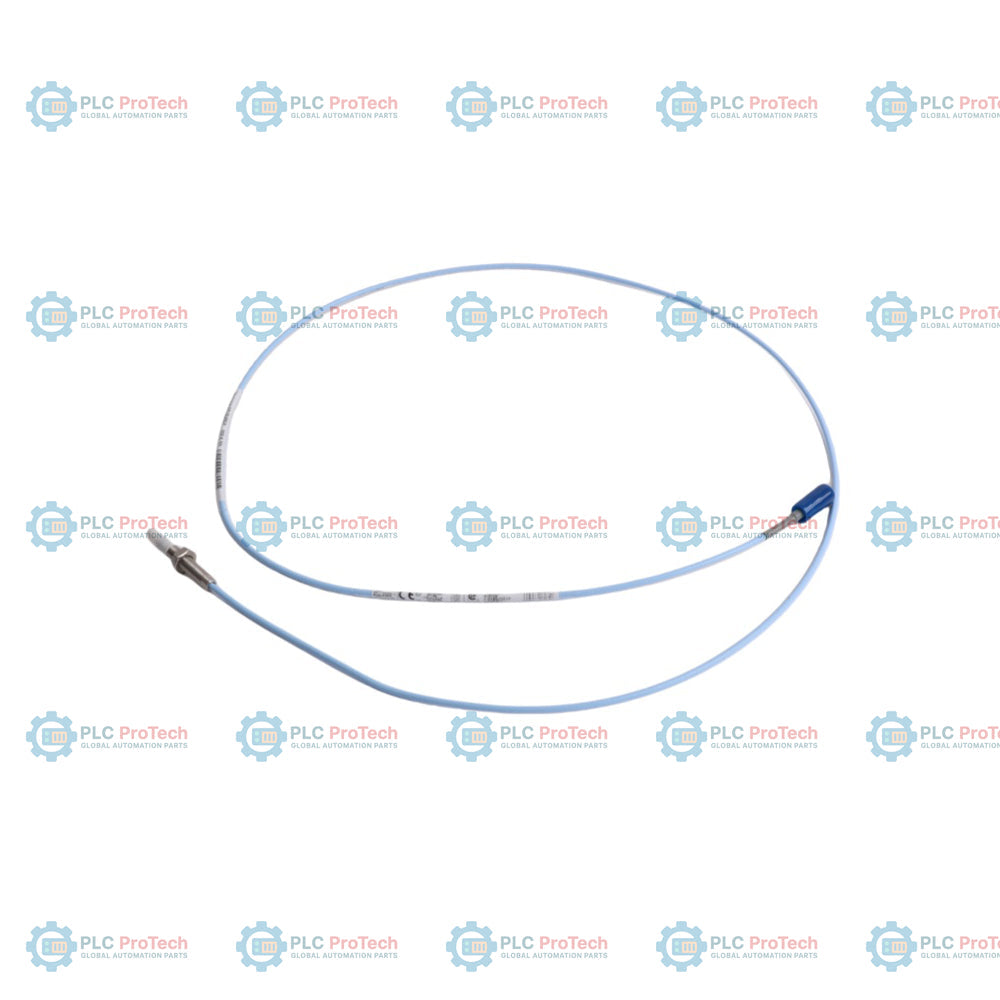

Bently Nevada 330901-22-40-10-01-05 3300 NSv-Näherungssonde

Beschreibung

330901-22-40-10-01-05: 3300-NSv-Näherungssonde mit 1/4-28-UNF-Gewinde ohne Armierung. Dieses spezifische Modell ist durch eine gewindelose Gehäuselänge von 2,2 Zoll (Option 22), eine gesamte Gehäuselänge von 4,0 Zoll (Option 40) und eine Gesamtlänge von 1,0 Meter (39 Zoll) (Option 10) definiert. Es verfügt über einen koaxialen ClickLoc-Miniatursteckverbinder mit integriertem Steckverbinder-Schutz aus Fluorsilikon an einem Standardkabel mit Isolierung aus Fluorethylenpropylen (FEP) (Option 01) und besitzt mehrere Zulassungen für explosionsgefährdete Bereiche (Option 05).

Im Gegensatz zur armierten Variante 330902 ist dieses nicht armierte Modell für Anwendungen mit beengten Anforderungen an Kabelführung und Freiraum vorgesehen. Die 3300-NSv-Näherungssonde liefert berührungslose Wegmessungen in Umgebungen mit Einschränkungen durch Senkbohrungen sowie seitlicher oder rückwärtiger Sicht, die den Einsatz herkömmlicher 5-mm- und 8-mm-Sondensysteme verhindern. Sie ist für rotierende Maschinen mit kleinen Bohrungen, Prozessgaskompressoren und aeroderivativen Turbinen optimiert, um die radiale Wellenschwingung, die axiale Position und die Keyphasor-Phasenreferenz an kleinen Zielen bis hinunter zu 13 mm (0,5 Zoll) oder an Wellen mit weniger als 51 mm (2,0 Zoll) zu messen.

Merkmale

• Die gewindelose Gehäuselänge von Option 22 bezeichnet einen 2,2 Zoll langen gewindelosen Abschnitt an einem Stahlkörper mit 1/4-28-UNF-Gewinde.
• Die Gehäuselänge von Option 40 bietet eine gesamte Gehäuseausdehnung von 4,0 Zoll für eine zuverlässige Montage und Tiefenpositionierung.
• Die Gesamtlänge von 1,0 Meter bei Option 10 lässt sich mit passenden Verlängerungskabeln zu einem Messwandlersystem mit 5,0 oder 7,0 Metern konfigurieren.
• Der ClickLoc-Steckverbinder von Option 01 umfasst einen Steckverbinder-Schutz aus Fluorsilikon, der verhindert, dass Öl- und Flüssigkeitsverunreinigungen das elektrische Signal beeinträchtigen.
• Das Zulassungspaket für Option 05 zertifiziert die Sonde nach mehreren internationalen Normen für explosionsgefährdete Bereiche, darunter ATEX, IECEx und cNRTLus.
• Vergoldete ClickLoc-Steckverbinder aus Messing rasten sicher ein und verhindern durch Vibration verursachte lose Verbindungen.
• Das patentierte TipLoc-Formverfahren erzeugt eine molekulare Verbindung zwischen der Spitze aus Polyphenylensulfid und dem Edelstahlgehäuse.
• Das patentierte CableLoc-Design bietet eine Zugfestigkeit von 220 N (50 lb), um das Kabel an der Sondenspitze zu sichern.

Anwendungen

Typische Anwendungen umfassen:

• Überwachung der radialen Schwingung und der axialen Schubposition an schnelllaufenden Zentrifugalkompressoren.
• Maschinenschutz an industriellen Gasturbinen und Kältekompressoren.
• Drehzahl- und Stillstandsüberwachung an rotierenden Wellen mit kleinem Durchmesser von weniger als 51 mm (2,0 Zoll).
• Phasenreferenzmessungen an flachen Zielen mit weniger als 15 mm (0,6 Zoll).

Bestellinformationen

Technical Specifications

Installationsrichtlinien

Um eine ordnungsgemäße mechanische Passung und Signalintegrität bei der Installation sicherzustellen:

• Gewindegrenzen: Für 1/4-28-UNF-Gewinde beträgt die empfohlene maximale Einschraublänge 0,375 Zoll. Verwenden Sie zur Vorbereitung der Montagebohrung einen Kernlochbohrer Nr. 3 oder größer.
• Anzugsdrehmoment: Bei Standard-Sondengehäusen mit 1/4-28 UNF ein empfohlenes Drehmoment von 5,1 N m (45 in lb) anwenden und den Höchstwert von 7,3 N m (65 in lb) nicht überschreiten.
• Minimierung von Übersprechen: Halten Sie bei axialen Messungen einen Mindestabstand von 25 mm (1,0 Zoll) zwischen benachbarten Messumformerspitzen und bei radialen Schwingungsmessungen von 23 mm (0,9 Zoll) ein.
• Freiraumvorgaben: Stellen Sie einen Mindestdurchmesser der Plansenkung von 9,5 mm (0,375 Zoll) bzw. empfohlen mindestens 13 mm (0,5 Zoll) um die Sondenspitze sicher, um eine Verformung des Targets zu verhindern.
• Viton-Dichtungsschutz: Vermeiden Sie anhaltende Betriebstemperaturen unter -34 °C (-30 °F), um eine vorzeitige Verhärtung oder einen Ausfall der internen Druckdichtung zu verhindern.

Konformität und Zertifizierungen

Ausgestattet mit Option 05 erfüllt diese Sonde die wichtigsten Anforderungen für gefährliche und explosionsgefährdete Bereiche:

• ATEX/IECEx: Eigensicher Ex ia IIC T5...T1 Ga und Ex ia IIIC T90C...T280C Dc; nicht funkenbildend/erhöhte Sicherheit Ex nA IIC T5...T1 Gc und Ex ec IIC T5...T1 Gc.
• cNRTLus (Nordamerika): Klasse I, Zone 0, AEx/Ex ia IIC T5...T1 Ga, Klasse I, Division 1, Gruppen A, B, C, D; Klasse I, Zone 2, AEx/Ex nA/ec IIC T5...T1 Gc, Klasse I, Division 2, Gruppen A, B, C, D.
• Schutzart: Mit dem integrierten Steckverbinder-Schutz für vollständige Staubdichtheit und Flüssigkeitsbeständigkeit nach IP68 klassifiziert.
