Beschreibung

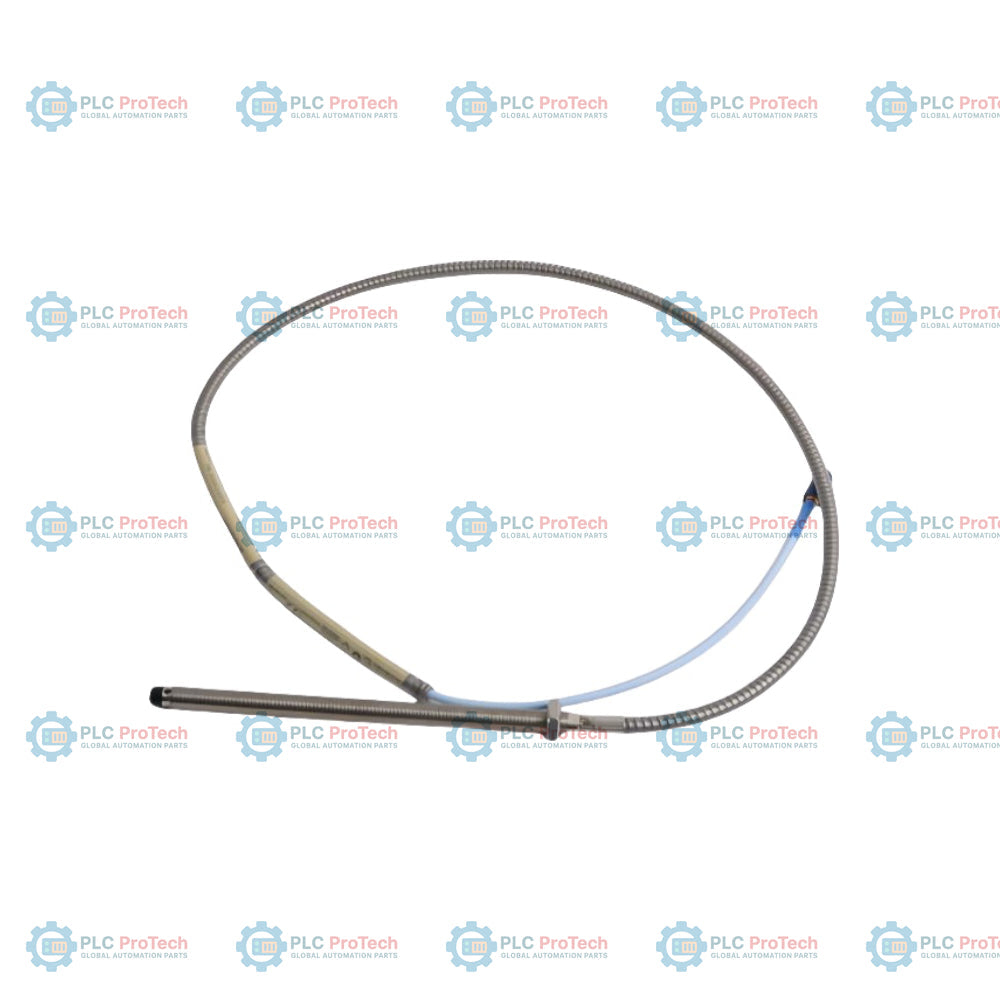

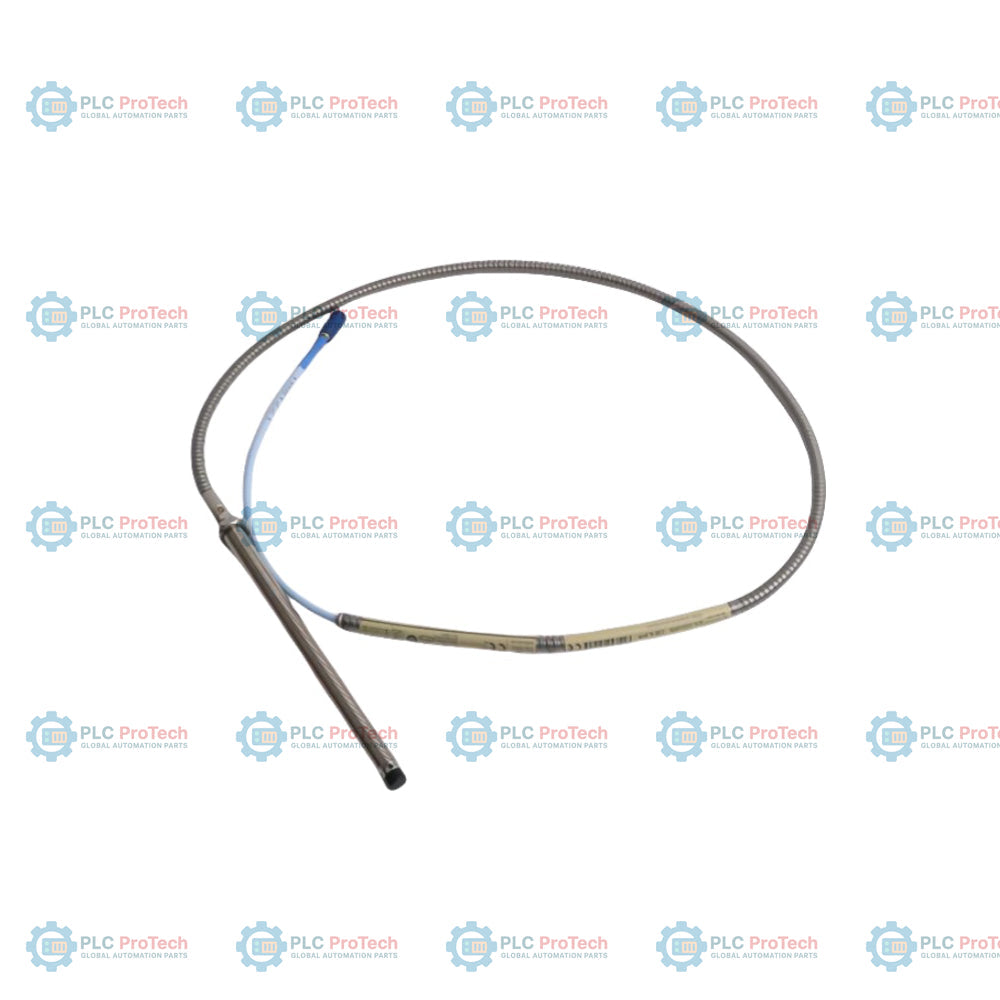

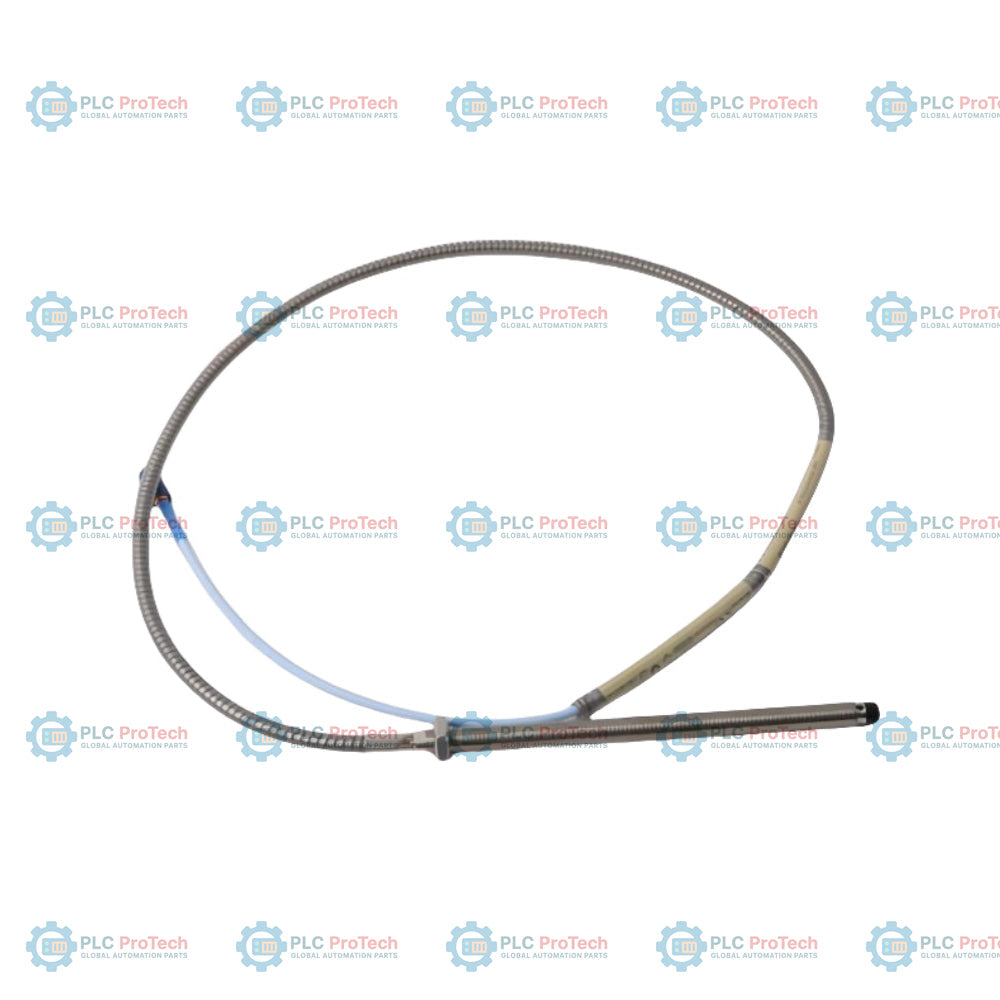

330902-00-10-10-01-05: 3300 NSv Näherungssonde, 1/4-28-UNF-Gewinde mit Armierung, Option 00 vollständig mit Gewinde, Option 10 mit 1,0 Zoll Gehäuselänge, Option 10 mit 1,0 Meter Gesamtkabellänge, Option 01 ClickLoc-Stecker mit Schutz und Option 05 Mehrfachzulassungen.

Diese Sonde gehört zum Näherungsaufnehmersystem 3300 XL NSv und wird für Anwendungen mit begrenztem Freiraum oder kleinen Zielflächen eingesetzt, beispielsweise bei Maschinen mit kleinem Durchmesser oder aeroderivativen Gasturbinen. Während das Basismodell 330902 mit einer robusten Edelstahlarmierung zum Schutz des Koaxialkabels in abrasiven Umgebungen ausgestattet ist, sind andere Konfigurationen wie 330901 nicht armiert. Darüber hinaus umfasst diese spezifische Konfiguration Option 01 für den Steckverbinder und bietet einen integrierten Steckerschutz aus Fluorsilikon, der die ClickLoc-Verbindung gegen das Eindringen von Flüssigkeiten abdichtet, anders als Option 02, die ohne Steckerschutz geliefert wird.

Funktionen

• Die integrierte Edelstahlarmierung schützt das Koaxialkabel der 75-Ohm-Näherungssonde in rauen mechanischen Umgebungen vor physischen Beschädigungen.
• Das vollständig mit 1/4-28-UNF-Gewinde versehene Gehäuse (Option 00 ohne Gewinde, Option 10 Gehäuselänge) ermöglicht eine präzise Einstellung der Einbautiefe über eine gesamte Gewindelänge von 1,0 Zoll.
• Die Gesamtlänge von 1,0 Meter (Option 10) ermöglicht eine kompakte Sensorverbindung bei Verwendung mit dem passenden Verlängerungskabel.
• Der Miniatur-Koaxialstecker ClickLoc mit vorinstalliertem Steckerschutz aus Fluorsilikon (Option 01) dichtet gegen Feuchtigkeit und Industrieflüssigkeiten ab.
• Mehrfachzulassungen für explosionsgefährdete Bereiche (Option 05) ermöglichen den Einsatz gemäß ATEX, IECEx und den nordamerikanischen Vorschriften für eigensichere Geräte.

Anwendungen

• Messungen von Radialschwingungen und axialer Position an schnelllaufenden Wellen mit kleinen Zielgeometrien unter 20 mm (0,8 Zoll).
• Aeroderivative Gasturbinen, Zentrifugen und Industriekompressoren mit kleinem Durchmesser.
• Maschineninstallationen mit beengten Platzverhältnissen, in denen herkömmliche 8-mm-Sonden nicht passen.

Bestellinformationen

Technische Spezifikationen

Installationsrichtlinien

• Stellen Sie sicher, dass der Zielbereich den empfohlenen Mindestwellendurchmesser von 20 mm (0,8 Zoll) erfüllt, um eine Verschlechterung des Skalierungsfaktors zu vermeiden.
• Vermeiden Sie die Montage von Messfühlern in Ausdrehungen mit weniger als 13 mm (0,5 Zoll), sofern eine Verringerung des Linearbereichs nicht akzeptabel ist.
• Ziehen Sie das 1/4-28-UNF-2A-Gewinde mit einem Drehmomentschlüssel an und halten Sie dabei die üblichen technischen Grenzwerte für Edelstahl AISI 304 ein.
• Stellen Sie sicher, dass die Gesamtsystemlänge (Summe aus Messfühler- und Verlängerungskabellänge) der kalibrierten Proximitor-Systemlänge entspricht (typischerweise 5,0 oder 7,0 Meter).
• Schützen Sie die miniature ClickLoc-Koaxialverbindung mithilfe des integrierten Fluorsilikon-Steckerschutzes, um das Eindringen von Flüssigkeiten und hochohmige Strompfade zu verhindern.

Konformität und Zertifizierungen

• CSA/NRTL/C: Klasse I, Zone 0, AEx/Ex ia IIC T4/T5 Ga; Klasse I, Gruppen A, B, C und D; Klasse II, Gruppen E, F und G; Klasse III (bei Installation mit eigensicheren Barrieren).
• ATEX/IECEx: Ex ia IIC T5...T1 Ga; Ex ia IIIC T90degC...T280degC Dc.
• CE-Kennzeichnung: Konform mit der EMV-Richtlinie 2014/30/EU und der RoHS-Richtlinie 2011/65/EU.
• China-RoHS: Kabel haben gemäß SJ/T 11364-2024 eine umweltfreundliche Nutzungsdauer (EFUP) von 15 Jahren.
• Funktionale Sicherheit: SIL 2-zertifiziert (HFT = 0), SIL 3-zertifiziert (HFT = 1) gemäß systematischen Fähigkeiten.
