Bently Nevada 330904-02-10-70-01-00 3300 XL NSv-Näherungssonde

Beschreibung

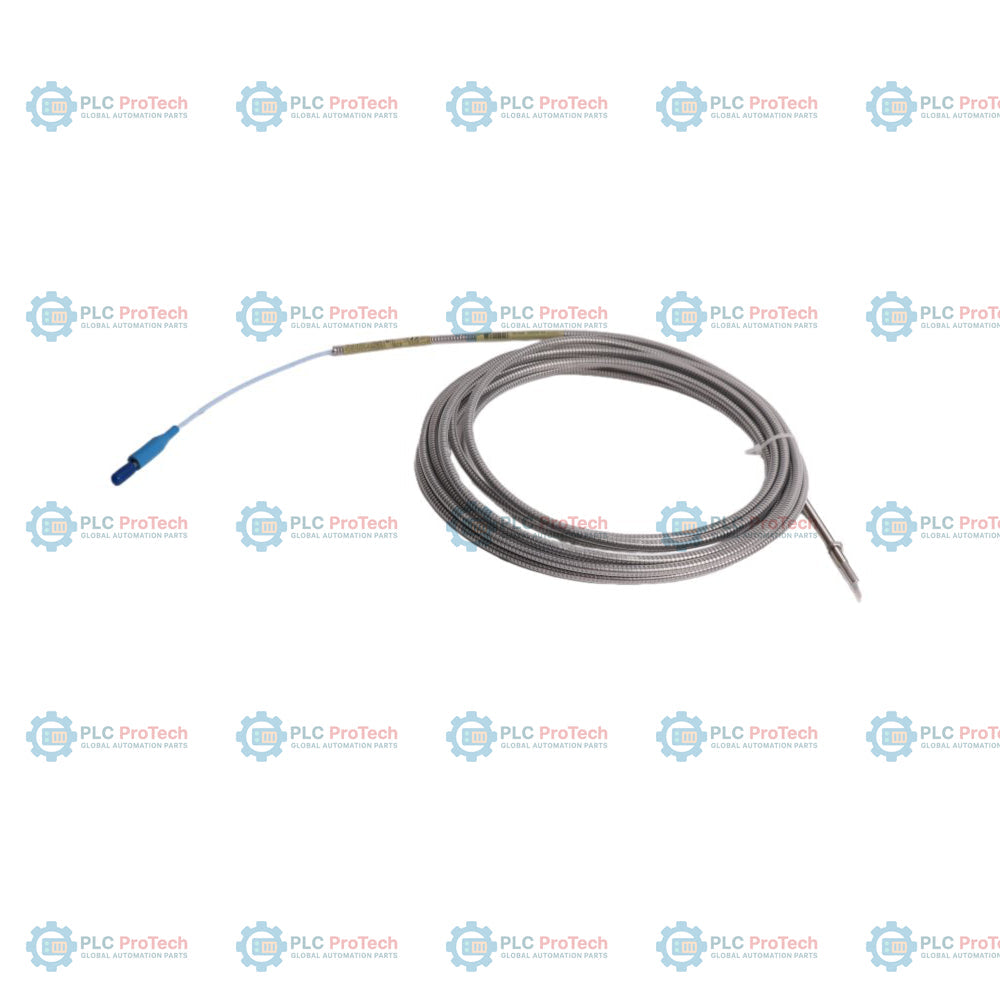

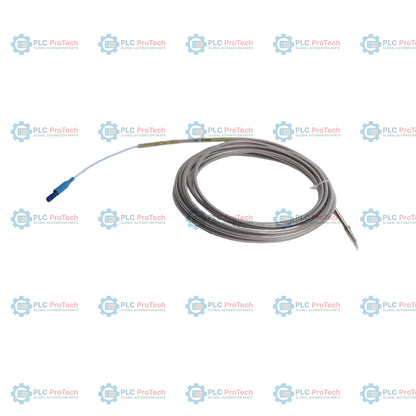

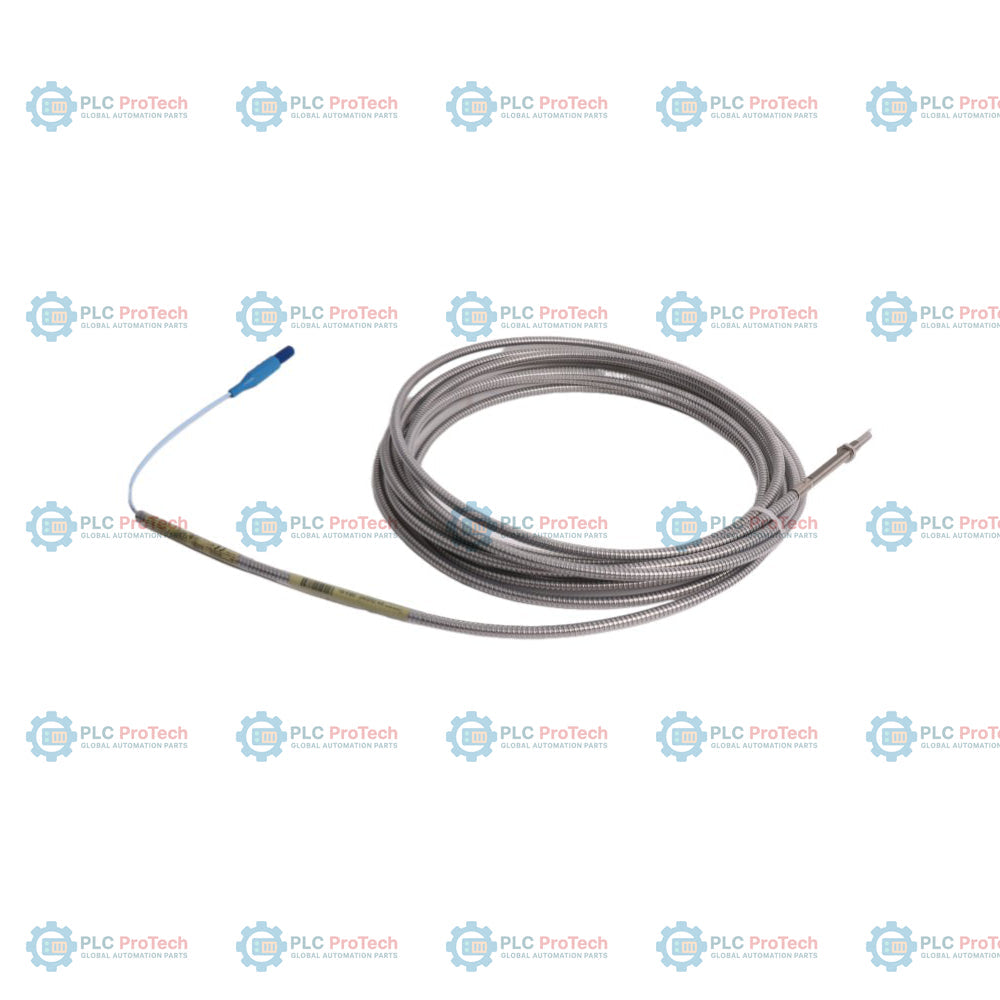

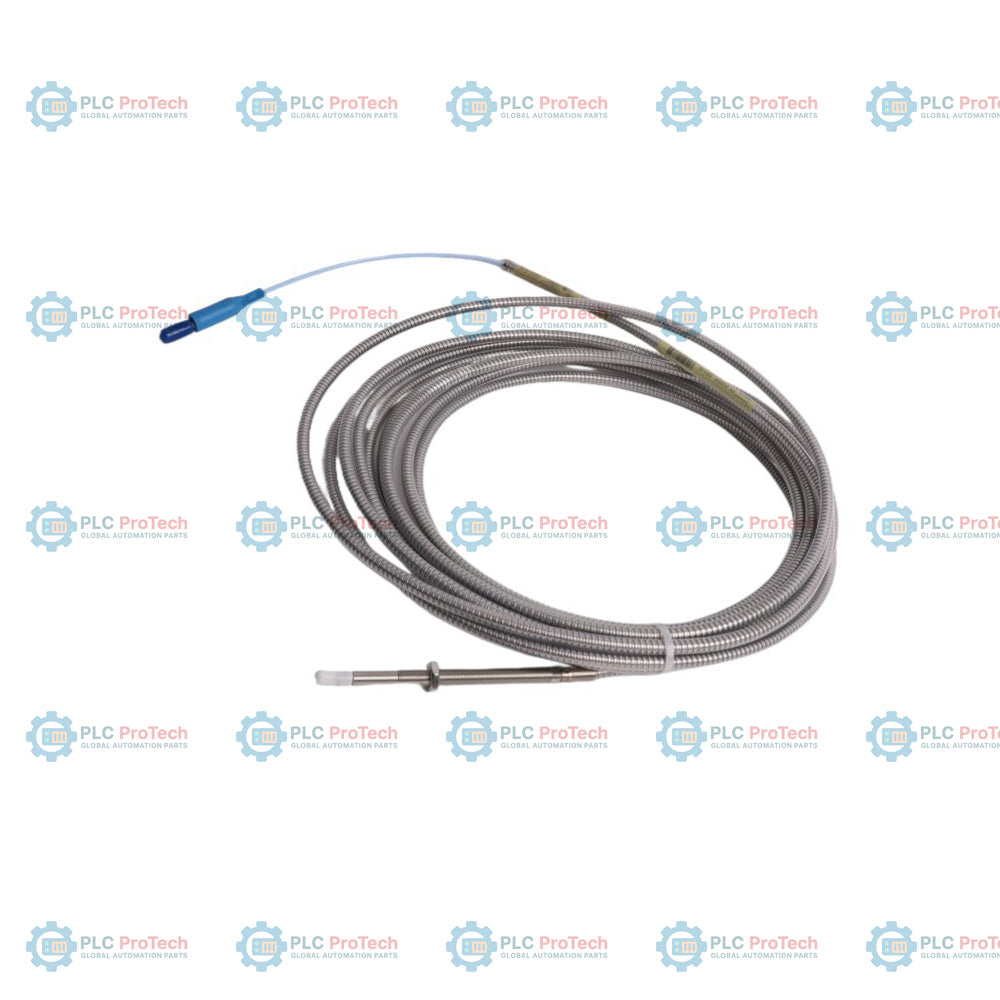

330904-02-10-70-01-00 ist ein 3300 XL NSv Näherungssensor, konfiguriert mit einem M8 x 1-Gewinde (330904), einer gewindelosen Länge von 0,2 Zoll (Option 02), einer Gehäuselänge von 1,0 Zoll (Option 10), einer Gesamtsystemlänge von 7,0 Metern (Option 70) und ausgestattet mit einem koaxialen Miniatur-ClickLoc-Steckverbinder inklusive Steckverbinderschutz und Standardkabel (Option 01). Dieser Sensor ist für den Einsatz im 3300 XL NSv Näherungswandlersystem vorgesehen, insbesondere zur Überwachung von Maschinen, bei denen beengte Einbauverhältnisse oder kleine Zielgeometrien den Einsatz standardmäßiger 5-mm- oder 8-mm-Systeme einschränken. Das 3300 XL NSv-System eignet sich ideal für Anwendungen mit kleinen Bohrungen, aeroderivative Turbinen und Hochgeschwindigkeitsanlagen. Es liefert präzise Messungen von radialer Schwingung, radialer Position, axialer (Schub-)Position, Drehzahlmesser- und Keyphasor-Signalen. Durch die Verwendung des Modells 330904 profitieren Anwender vom mechanischen Schutz einer integrierten Edelstahlarmierung, die zur Langlebigkeit in anspruchsvollen industriellen Umgebungen beiträgt.

Merkmale

• M8 x 1-Gewinde mit Edelstahlarmierung für verbesserte mechanische Haltbarkeit
• Konfiguration mit einer Gehäuselänge von 1,0 Zoll und einer gewindelosen Länge von 0,2 Zoll
• Gesamtsystemlänge von 7,0 Metern für flexible Einbauabstände
• Koaxialer Miniatur-ClickLoc-Steckverbinder mit Steckverbinderschutz und Standardkabel
• Kompatibel mit dem 3300 XL NSv Proximitor-Sensor und 3300 NSv-Verlängerungskabeln
• Für beengte Einbauanforderungen, Messungen an kleinen Wellen und Anwendungen mit eingeschränkter seitlicher Sicht konzipiert

Anwendungen

• Zentrifugalkompressoren für Luft und Prozessgas
• Aeroderivative Turbinen und sich schnell drehende Anlagen
• Messung der radialen Wellenschwingung und -position an Wellen mit einem Durchmesser unter 51 mm
• Messung der axialen (Schub-)Position an flachen Zielen mit einem Durchmesser unter 15 mm
• Drehzahlmessung und Erkennung des Stillstands
• Anwendungen zur Phasenreferenz (Keyphasor)

Bestellinformationen

Option	Code	Beschreibung
Bestellbare Teilenummer	330904-02-10-70-01-00	3300 NSv-Sensor, M8 x 1-Gewinde, mit Armierung
A – Gewindelose Länge	02	Gewindelose Länge von 0,2 Zoll
B – Gehäuselänge	10	Gehäuselänge von 1,0 Zoll
C – Gesamtlänge	70	Gesamtsystemlänge von 7,0 Metern
D – Steckverbinder/Kabel	01	Koaxialer Miniatur-ClickLoc-Steckverbinder mit Steckverbinderschutz, Standardkabel
E – Zulassung	00	Nicht erforderlich

Technische Daten

Hersteller	Bently Nevada
Teilenummer	330904-02-10-70-01-00
Sensortyp	3300 XL NSv Näherungssensor
Gewindegröße	M8 x 1
Armierung	Mit Edelstahlarmierung
Linearer Bereich	1,5 mm (60 mil)
Empfohlener Abstand	1,0 mm (40 mil)
Frequenzgang	0 bis 10 kHz
Temperaturbereich	-52 °C bis +177 °C

Installationsrichtlinien

Stellen Sie sicher, dass der Sensor mit dem korrekten Abstand installiert wird, typischerweise 1,0 mm (40 mil), um eine lineare Messleistung aufrechtzuerhalten. Beachten Sie bei der Kabelführung die Biegeradiusgrenzen des 75-Ohm-Koaxialkabels, um eine Signalverschlechterung zu vermeiden. Bei der Installation in einem explosionsgefährdeten Bereich muss sichergestellt werden, dass der Aufbau den geltenden Installationszeichnungen von Bently Nevada für die ausgewählte Zulassungsstufe entspricht. Verwenden Sie Steckverbinderschützer, um Anschlüsse in Umgebungen abzudichten, in denen Feuchtigkeit oder Verunreinigungen ein Risiko darstellen.

Konformität und Zertifizierungen

• RoHS-Richtlinie 2011/65/EU
• EMV-Richtlinie 2014/30/EU
• Funktionale Sicherheit: SIL 2 (HFT=0), SIL 3 (HFT=1)
