Beschreibung

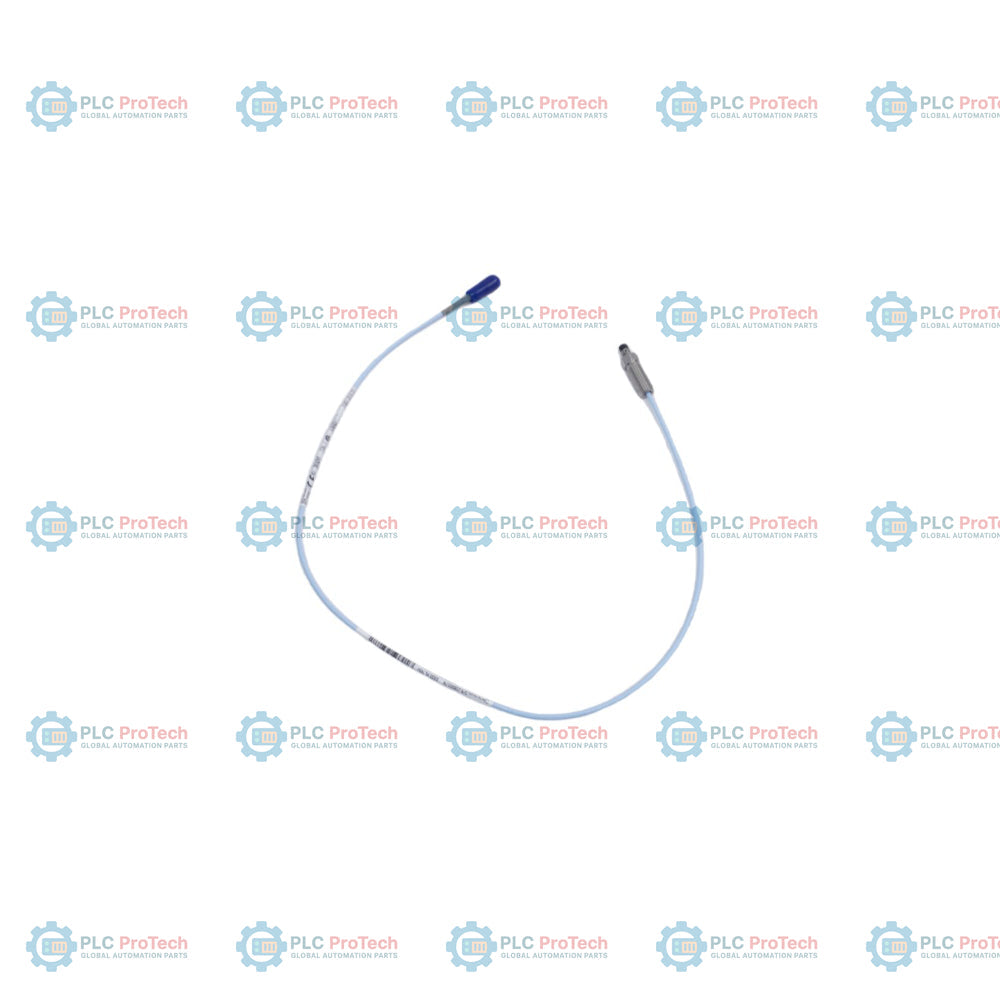

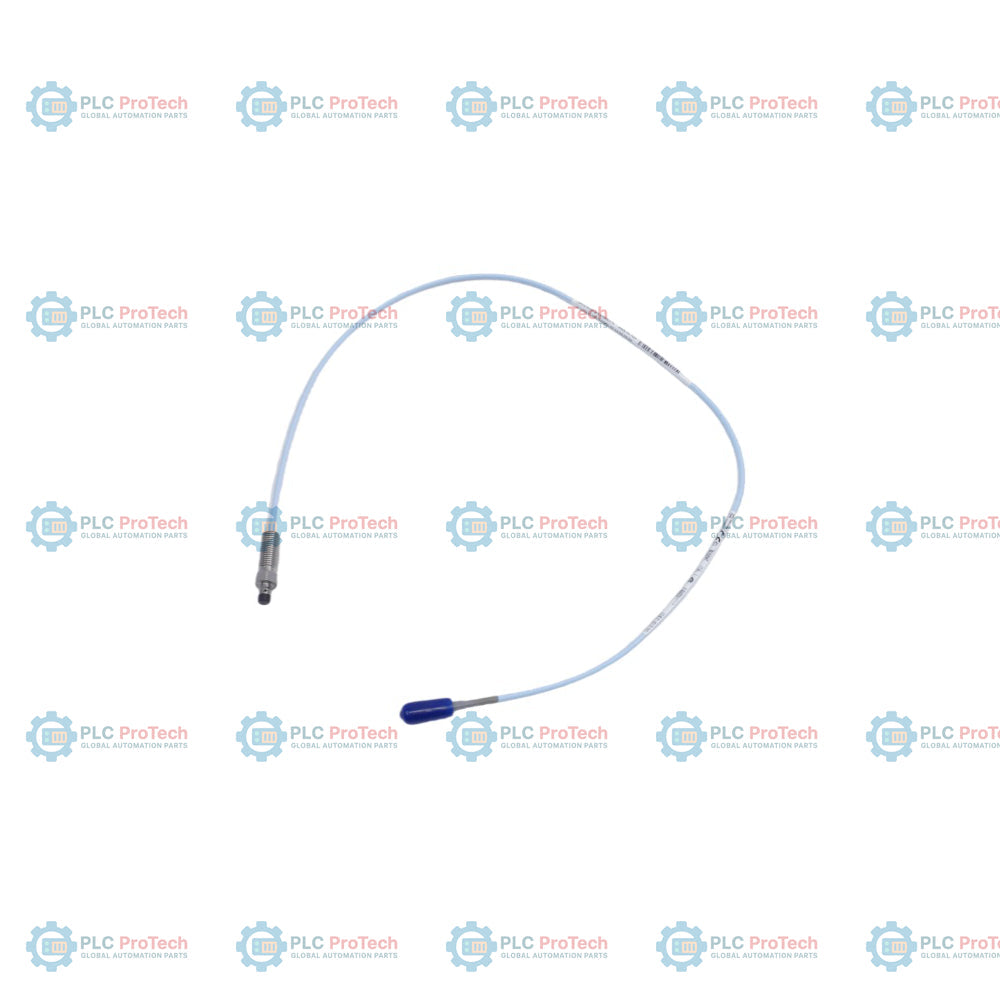

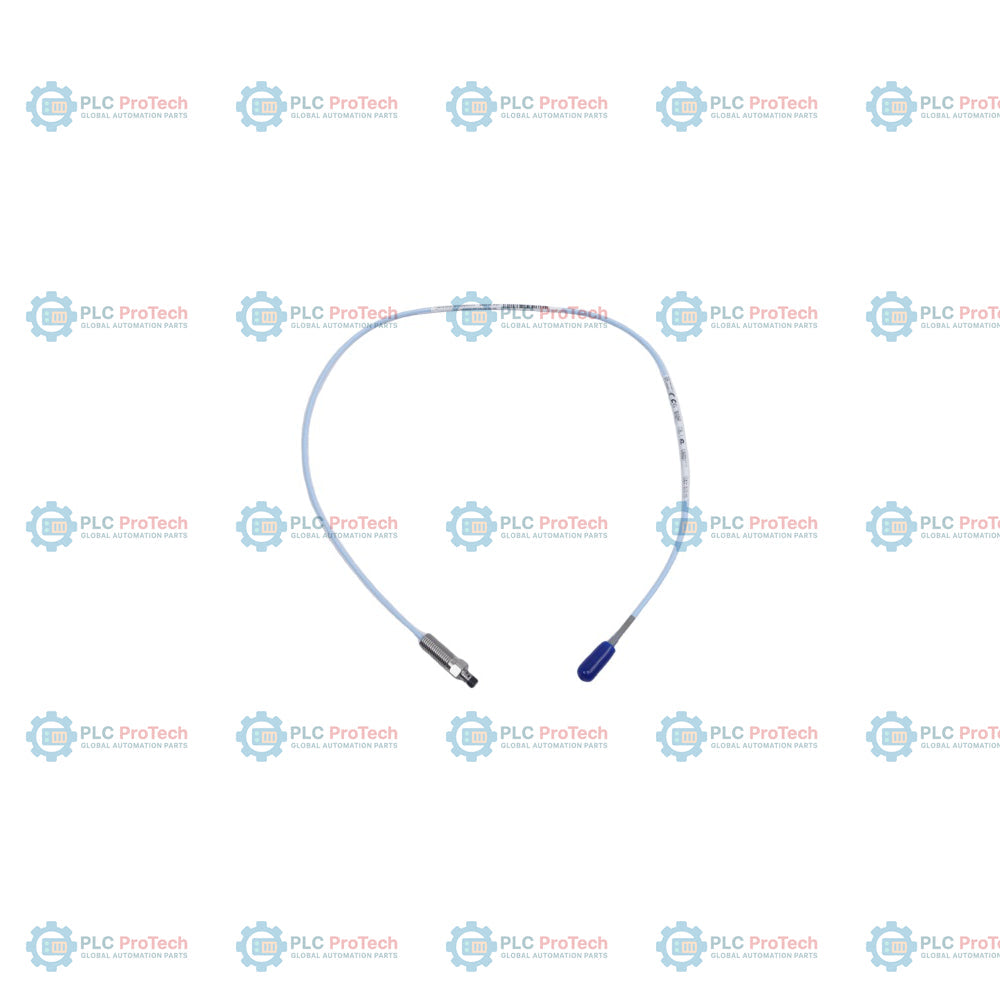

330906-02-12-05-02-05 spezifiziert diese Konfiguration zur Rückwärtsmontage der Näherungssonde 3300 NSv mit einem 3/8-24-UNF-2A-Gewindekörper, einer gewindelosen Länge von 0,2 Zoll und einer Gesamtlänge des Gehäuses von 1,2 Zoll. Diese Sonde wird hauptsächlich in Maschineninstallationen mit beengten Platzverhältnissen eingesetzt, bei denen die Geometrie eines Sensors zur Standardmontage zu einschränkend ist. Der Kabelausgang befindet sich bei dieser Sonde am Gewindeende und nicht an der Seite der Spitze.

Im Gegensatz zu Sonden zur Standardmontage in der 3300-NSv-Familie unterstützen Sonden zur Rückwärtsmontage wie diese Variante weder eine Edelstahlarmierung noch Steckerschutzvorrichtungen. Diese spezielle Baugruppe wird mit einem 0,5 Meter (20 Zoll) langen Standard-Koaxialkabel geliefert, das in einem männlichen Miniatur-ClickLoc-Stecker endet, und verfügt über mehrere internationale Zulassungen für den Einsatz in explosionsgefährdeten Bereichen.

Merkmale

• Gewindekonfiguration: 3/8-24-UNF-2A-Gewinde, optimiert für Anwendungen mit Rückwärtsmontagehülse oder Schottmontage.
• Gewindeloser Gehäuseabschnitt: 0,2 Zoll gewindelose Länge (Option 02) bei einer Gesamtlänge des Gehäuses von 1,2 Zoll (Option 12).
• Gesamtlänge der Sonde: 0,5 Meter (20 Zoll) standardmäßiges, nicht armiertes Koaxialkabel (Option 05).
• Steckerausführung: Vergoldeter Miniatur-Koaxialstecker ClickLoc mit standardmäßigem FEP-Mantel (Option 02).
• Zulassungen durch Prüfstellen: Paket mit Mehrfachzulassungen (Option 05), zertifiziert für Anwendungen der Klassen I, Division 1 und 2 sowie der Zonen 0 und 2.
• Materialien: Chemikalienbeständige Sondenspitze aus Polyphenylensulfid (PPS) und Gehäuse aus Edelstahl AISI 304.
• Austauschbarkeit: Mechanisch und elektrisch kompatibel mit früheren 3300-RAM-Systemen.

Anwendungen

Dieser Messaufnehmer wird in industriellen rotierenden Maschinen zur berührungslosen Wirbelstrom-Wegmessung eingesetzt, einschließlich:

• Radialschwingung und radiale Position an Wellen mit weniger als 51 mm (2 Zoll).
• Axiale (Schub-)Position an flachen Targets mit weniger als 15 mm (0,6 Zoll).
• Zentrifugalkompressoren für Luft, Prozessgas und Kälteanlagen.
• Hochgeschwindigkeits-Aeroderivat-Turbinen und Maschinen mit Senkbohrungen oder eingeschränkter Seitenansicht.

Bestellinformationen

Technische Spezifikationen

Installationsrichtlinien

• Montage: Installieren Sie die Sonde von der Rückseite des Gehäuses aus in eine kompatible Hülse oder Durchführung. Vermeiden Sie es, die maximale Gewindeeingriffslänge von 0.563 Zoll bei 3/8-24-UNF-Gewinden zu überschreiten.
• Drehmomentgrenzen: Ziehen Sie das Sondengehäuse mit dem empfohlenen Drehmoment von 7.5 N-m (66 in-lb) fest. Überschreiten Sie nicht den maximal zulässigen Wert von 22.6 N-m (200 in-lb), um eine Verformung des Gewindes zu verhindern.
• Steckverbinder-Montage: Ziehen Sie den Miniatur-Steckverbinder ClickLoc mit Stecker handfest am Buchsen-Steckverbinder des Verlängerungskabels an. Das maximal empfohlene Anzugsdrehmoment beträgt 0.56 N-m (5 in-lb).
• Umweltschutz: Schützen Sie die Steckverbinderkupplung mit selbstverschweißendem Silikonband oder einem Steckverbinder-Schutzkit, um das Eindringen von Flüssigkeit zu verhindern. Verwenden Sie kein Silikonband im Inneren des Maschinengehäuses.

Konformität und Zertifizierungen

• EMV: Richtlinie 2014/30/EU der Europäischen Gemeinschaft (EN 61000-6-2, EN 61000-6-4)
• RoHS: Richtlinie 2011/65/EU der Europäischen Gemeinschaft
• China-RoHS: EFUP-Kennzeichnung von 15 Jahren gemäß SJ/T 11364-2024
• Funktionale Sicherheit: Zertifiziert bis SIL 2 (HFT = 0) oder SIL 3 (HFT = 1)
• Zulassungen für explosionsgefährdete Bereiche (Option 05): Umfasst ATEX-/IECEx- und CSA-Zulassungen für eigensichere (Ex ia IIC T4/T5 Ga) sowie nicht funkenerzeugende bzw. in erhöhter Sicherheit ausgeführte (Ex nA/ec IIC T4/T5 Gc) Installationen.
