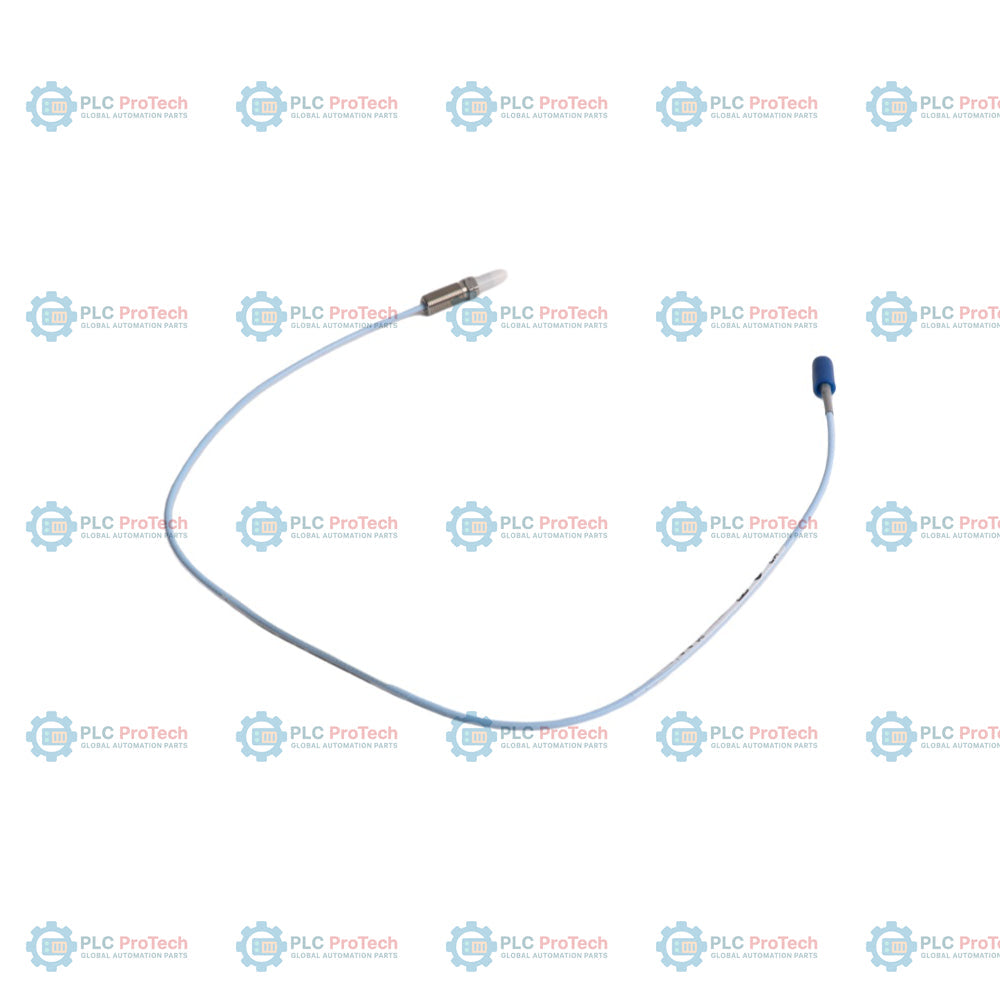

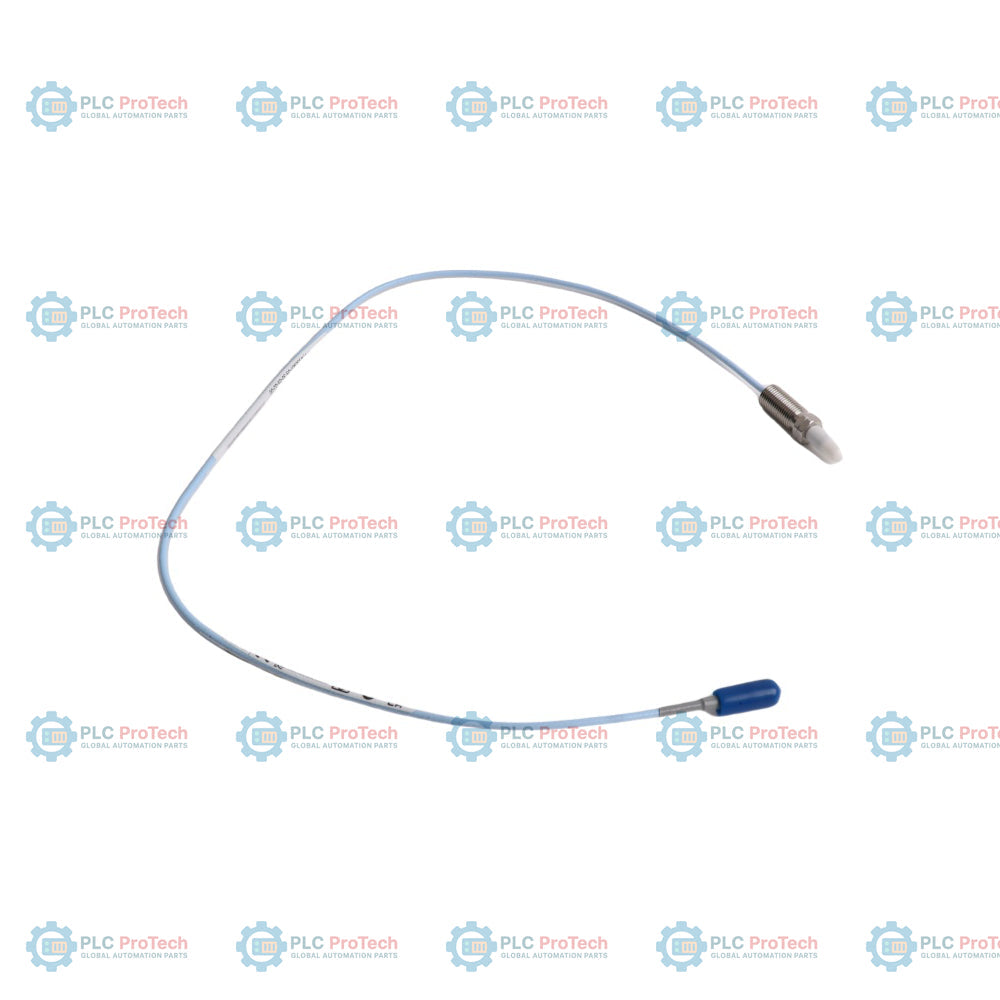

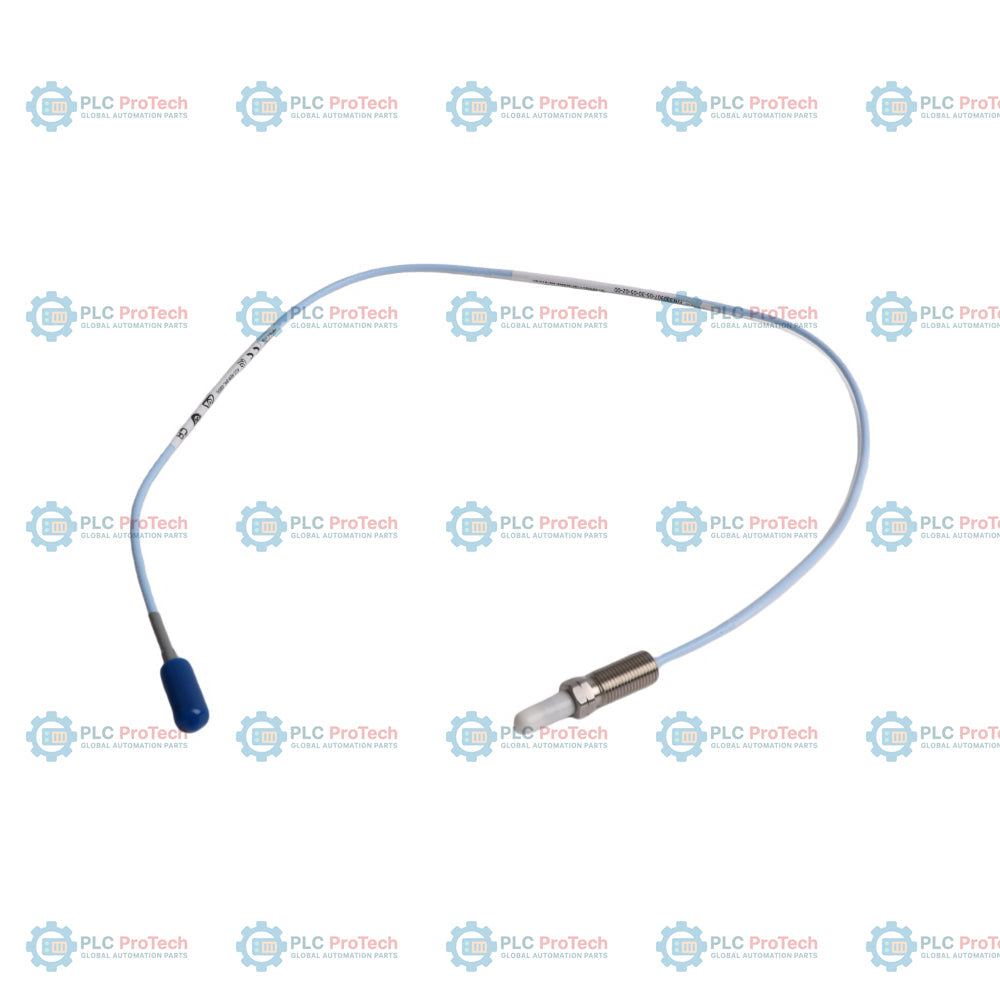

Bently Nevada 330907-05-30-05-02-05 3300 NSv Sonde mit umgekehrter Montage

Beschreibung

Option 05 (5,0 mm gewindelose Länge) und Option 30 (30 mm Gehäuselänge) kennzeichnen diese metrische Konfiguration mit M10x1-Gewinde: 330907-05-30-05-02-05, eine Näherungssonde zur Rückmontage des Typs 3300 NSv. Dieser berührungslose Wirbelstrom-Wegsensor wurde speziell für beengte Platzverhältnisse und kleinere Zielflächen in schnelllaufenden rotierenden Maschinen entwickelt und bietet über einen linearen Bereich von 1,5 mm (60 mil) einen durchschnittlichen Maßstabsfaktor von 7,87 V/mm (200 mV/mil). Da es sich um ein Modell zur Rückmontage handelt, wird es von der Rückseite eines Maschinengehäuses oder einer Schottwand installiert und eignet sich daher ideal für Anwendungen mit kleinen Bohrungsdurchmessern, aeroderivative Gasturbinen und Installationen mit stark eingeschränktem Zugang zum Zielbereich.

Im Gegensatz zu Standardsonden zur Vordermontage des Typs 3300 NSv (z. B. 330905), die von vorne eingeschraubt werden und Schutzarmierungen aufnehmen können, unterstützt diese Konfiguration zur Rückmontage weder Armierungen noch Steckverbinderschutz. Sie ist mit einem 0,5 Meter (20 Zoll) langen, standardmäßigen, nicht armierten, FEP-isolierten Koaxialkabel und einem koaxialen ClickLoc-Miniaturstecker ausgestattet. Diese unter Option 05 für Zulassungen in explosionsgefährdeten Bereichen zertifizierte Sonde ist vollständig mit dem Proximitor-Sensor 330980 und den Verlängerungskabeln 330930 kompatibel, um ein vollständiges 5-Meter- oder 7-Meter-Messwandlersystem zu bilden.

Merkmale

• Sondengehäuse mit M10x1-Gewinde aus rostfreiem Edelstahl AISI 304 und einer hochbeständigen Spitze aus Polyphenylensulfid (PPS).
• Die gewindelose Länge der Option 05 umfasst ein 5,0 mm langes gewindeloses Segment für bestimmte Einbauverhältnisse an Maschinen-Schottwänden.
• Die Gehäuselänge der Option 30 beträgt insgesamt kompakte 30 mm und ist für das Einsetzen zur Rückmontage ausgelegt.
• Die Gesamtlänge der Option 05 umfasst ein 0,5 Meter (20 Zoll) langes, FEP-isoliertes Koaxialkabel der Sonde mit einer Impedanz von 75 Ohm.
• Der Steckverbinder der Option 02 ist mit einem koaxialen ClickLoc-Miniaturstecker mit Steckerstift ausgestattet, der eine sichere Verbindung mit Drehverriegelung ermöglicht.
• Die Zulassung der Option 05 umfasst mehrere internationale Zulassungen (CSA, ATEX, IECEx) für eigensichere Installationen.
• ClickLoc-Steckverbinder bestehen aus vergoldetem Messing, um Korrosion zu widerstehen und in industriellen Umgebungen mit starken Vibrationen einen zuverlässigen Kontakt aufrechtzuerhalten.
• Das TipLoc-Formverfahren erzeugt eine molekulare Verbindung zwischen der PPS-Spitze und dem Edelstahlgehäuse und verhindert so eine Trennung.
• Das CableLoc-Design bietet eine Zugfestigkeit von bis zu 220 N (50 lb) an der Verbindung zwischen Sonde und Kabel.

Anwendungen

• Messungen von Wellenschwingungen und Axialpositionen in Maschinen mit kleinem Bohrungsdurchmesser.
• Aeroderivative Gasturbinen und Zusatzgeräte, bei denen die Zielgeometrie begrenzt ist.
• Hochgeschwindigkeitskompressoren, Pumpen und Getriebe mit beengten Einbauverhältnissen.
• Nachrüstungen bei eingeschränktem Zugang, bei denen die Installation einer Standardsonde von vorne nicht möglich ist.

Bestellinformationen

Technische Daten

Installationsrichtlinien

• Gewindeeingriff: Sonden mit rückseitiger Montage müssen vorsichtig von der Rückseite der Halterung oder Durchführung aus eingeschraubt werden. Der maximal empfohlene Gewindeeingriff für M10x1-Gewinde beträgt 15 mm.
• Drehmomentspezifikationen: Für Sondengehäuse mit rückseitiger Montage und M10x1-Gewinde beträgt das empfohlene Installationsdrehmoment 7.5 N-m (66 in-lb), das maximal zulässige Drehmoment 22.6 N-m (200 in-lb).
• Kabelbiegeradius: Beachten Sie den minimalen Biegeradius von 25.4 mm (1.0 Zoll) für das FEP-isolierte Koaxialkabel, um eine Beeinträchtigung der Abschirmung zu verhindern.
• Handhabung der Steckverbinder: Reinigen Sie die Steckverbinder vor dem Zusammenstecken mit einem fusselfreien Tupfer und Isopropylalkohol. Die Verbindung sollte handfest angezogen werden; das maximal empfohlene Anzugsdrehmoment beträgt 0.56 N-m (5 in-lb), um Schäden an den Miniatur-Koaxialgewinden des ClickLoc-Steckverbinders zu vermeiden.
• Erdung: Stellen Sie sicher, dass das Messwandlersystem über die Monitor-Backplane ordnungsgemäß geerdet ist. Die Sondenabschirmung ist vom Gehäuse isoliert.

Konformität und Zertifizierungen

• ATEX/IECEx: Ex ia IIC T5...T1 Ga / Ex ia IIIC T90C...T280C Dc / Ex nA IIC T5...T1 Gc / Ex ec IIC T5...T1 Gc
• CSA/NRTL: Klasse I, Zone 0, Klasse I, Bereich 1, Gruppen A, B, C, D; Klasse I, Bereich 2, Gruppen A, B, C, D
• CE-Kennzeichnung: Konform mit der EMV-Richtlinie 2014/30/EU und der RoHS-Richtlinie 2011/65/EU
• China RoHS: 15-jähriger umweltfreundlicher Nutzungszeitraum (EFUP)
