Beschreibung

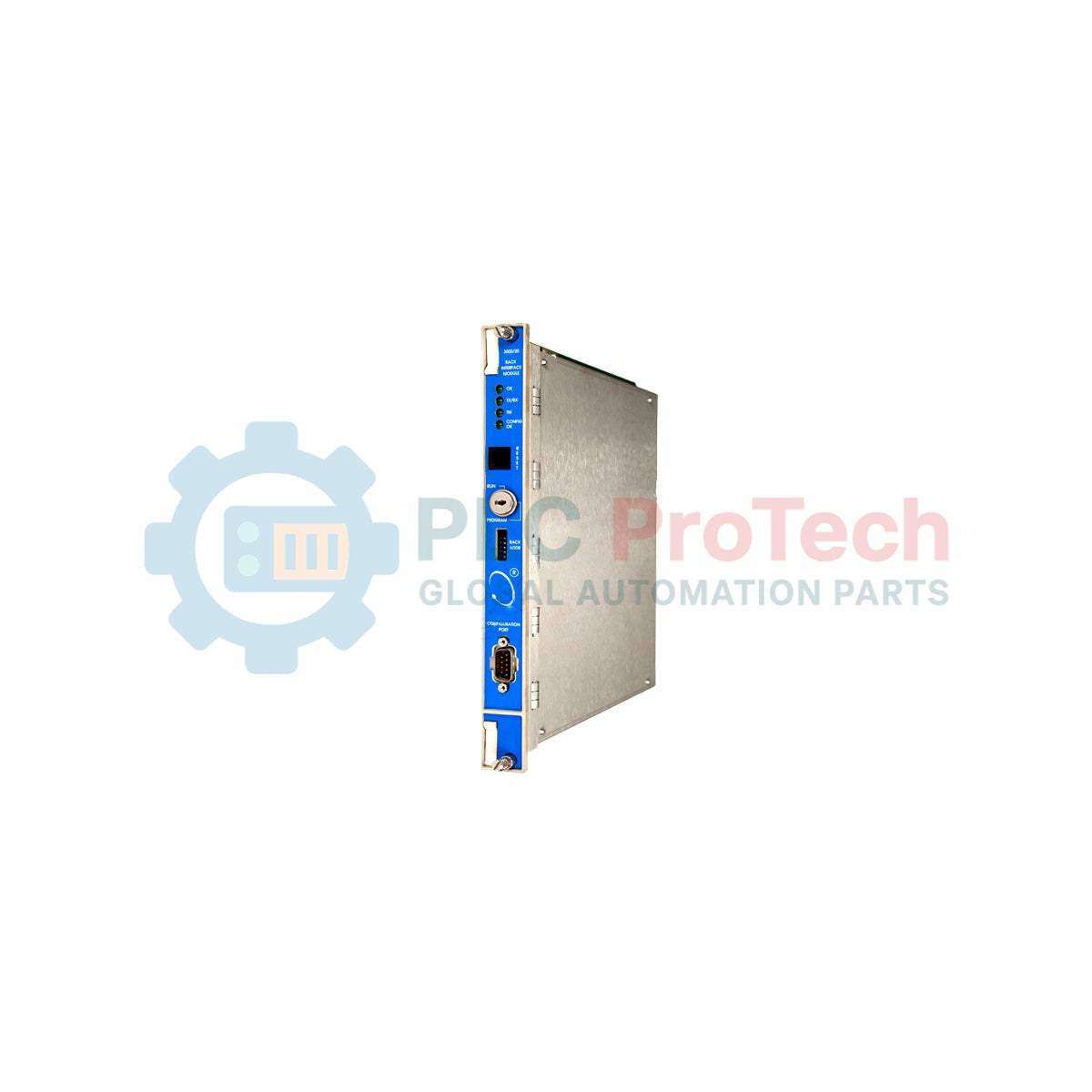

Das Bently Nevada 3500/20-01-02-00 wird direkt in den ganz linken Steckplatz eines 3500-Maschinenschutz-Racks integriert und fungiert als primäres Kommunikationsgateway zwischen den internen Rack-Überwachungsmodulen und externen Steuerungssystemen. Diese spezifische Baugruppe ist mit Standard-Rack-Interface-Modul-(RIM-)Firmware konfiguriert und enthält das serielle RS232-/RS422-Schnittstellen-E/A-Modul. Sie dient als physische und logische Verbindung für Systemkonfiguration, Statusüberwachung und serielle Datenintegration. Durch die Weiterleitung kritischer Maschinenstatusdaten über die serielle Schnittstelle ermöglicht dieses Modul eine direkte SPS- oder DCS-Kommunikation, ohne den Systemkonfigurationsbus zu überlasten.
Funktionen
- Stellt zuverlässige serielle Kommunikationsverbindungen für die Integration von DCS, SPS und Anlagenhistorian her.
- Bietet standardmäßige RIM-Funktionen, ideal für den dedizierten Maschinenschutz und die kontinuierliche Überwachung.
- Enthält das rückseitig montierte RS232/RS422-E/A-Modul für flexible serielle Topologien.
- Unterstützt die Fern- oder lokale Konfiguration in Verbindung mit der Bently Nevada 3500 Rack Configuration Software.
- Verfügt über eine dedizierte interne Diagnose, die kontinuierlich die ordnungsgemäße Hardwarefunktion überprüft.
Anwendungen
- Integration von Schutzkreisen für rotierende Maschinen in anlagenweite DCS-Plattformen.
- Kontinuierliche Überwachung von Industrieturbinen, Kompressoren und Hochleistungspumpen.
- Legacy-Serielle-Modbus-Konfigurationen in Anlagen der Öl-, Gas- und Stromerzeugungsindustrie.
Technische Spezifikationen
| Parameter |
Spezifikationswert |
| Hersteller |
Bently Nevada |
| Modellcode |
3500/20-01-02-00 |
| Rack-Schnittstellentyp |
Standard-RIM (01) |
| E/A-Modultyp |
Serielles RS232-/RS422-Schnittstellen-E/A-Modul (02) |
| Zulassungen |
Keine (00) |
| Position auf der Backplane |
Dedizierter Steckplatz 1 (ganz links) |
| Serielle Kommunikation |
Modbus RTU über RS232/RS422 |
| Herstellungsland |
Vereinigte Staaten (USA) |
| Nettogewicht |
1,36 kg (kombiniertes Gewicht von Haupt- und E/A-Modul) |
| Versandgewicht (berechnet) |
3,00 kg |
Anschlüsse und Schnittstellen
| Steckverbinder / Schnittstelle |
Funktionszuordnung |
| Utility-Anschluss an der Vorderseite |
Serielle RS232-Verbindung für lokale Programmierung und Rack-Einrichtung |
| Serieller Anschluss an der Rückseite |
9-poliger D-Sub, konfigurierbar für RS232- oder RS422-Multidrop-Netzwerke |
Erkenntnisse aus der empirischen Entwicklung
Alternative Modelle und Kompatibilität
Das herkömmliche 3500/20 Standard-RIM wurde physisch und funktional durch die 3500/22M Transient Data Interface (TDI) abgelöst. Beachten Sie bei der Planung einer Systemmigration oder eines Austauschs, dass die Konfigurationssoftwaredateien zur Unterstützung des 3500/22M konvertiert werden müssen und auch das physische I/O-Modul auf die entsprechenden TDI-Spezifikationen aufgerüstet werden muss. Ohne Anpassung der Software sind sie nicht als Plug-and-Play-Komponenten austauschbar.
Anwendungsfallen und technische Hinweise
Dieses Standard-RIM verfügt über keine Puffer zur Erfassung transienter Daten. Wenn Ihre Anlage für eine detaillierte Diagnose in der Software System 1 die Erfassung dynamischer Wellenformen (z. B. Bode-, Polar- oder Wasserfalldiagramme) benötigt, müssen Sie das 3500/22M TDI verwenden. Stellen Sie außerdem sicher, dass die Hardware-Adress-DIP-Schalter an der Seite des 3500/20-Moduls vor dem Einsetzen korrekt eingestellt sind, um Adressierungskollisionen auf der Backplane zu verhindern.
Tipps zur Inbetriebnahme und Verdrahtung
Bei der Integration des RS422-Multidrop-Netzwerks muss das letzte Gerät in der Kette stets mit einem Abschlusswiderstand von 120 Ohm terminiert werden, um Signalreflexionen zu verhindern. Für lange RS422-Strecken ist ein abgeschirmtes Twisted-Pair-Kabel zwingend erforderlich. Die Abschirmung sollte an einem einzigen Punkt (typischerweise am Host-Ende) geerdet werden, um Erdschleifen zu vermeiden, die die Leistung analoger Sensoren an nahegelegenen Monitoren beeinträchtigen.
Installationsrichtlinien
KRITISCHER WARNHINWEIS:
Stellen Sie sicher, dass die Stromversorgungsmodule des 3500-Racks vor dem Einbau oder Ausbau des rückseitigen I/O-Moduls vollständig ausgeschaltet und gegen Wiedereinschalten gesichert sind. Ein direktes Hot-Swapping des rückseitigen physischen I/O-Moduls kann dauerhafte Schäden an der Schnittstellenschaltung verursachen und unerwartete Rack-Alarme auslösen.
1
Trennen Sie die Stromversorgung des Racks und erden Sie sich mit einem elektrostatisch ableitenden Armband, das an einen zuverlässigen Erdungspunkt des Chassis angeschlossen ist.
2
Richten Sie das rückseitige RS232/RS422-I/O-Modul an den Führungsschienen in Steckplatz 1 an der Rückseite des 3500-Racks aus, schieben Sie es hinein und sichern Sie die unverlierbaren Befestigungselemente.
3
Setzen Sie das Hauptmodul 3500/20 RIM an der Vorderseite des Racks in Steckplatz 1 ein. Schieben Sie es fest hinein, bis der Modulstecker sauber im Backplane-Steckverbinder sitzt.
4
Ziehen Sie die unverlierbaren Schrauben an der Frontplatte fest, schalten Sie die Rack-Stromversorgung wieder ein und überprüfen Sie, ob die OK-LED an der Frontplatte dauerhaft grün leuchtet.
