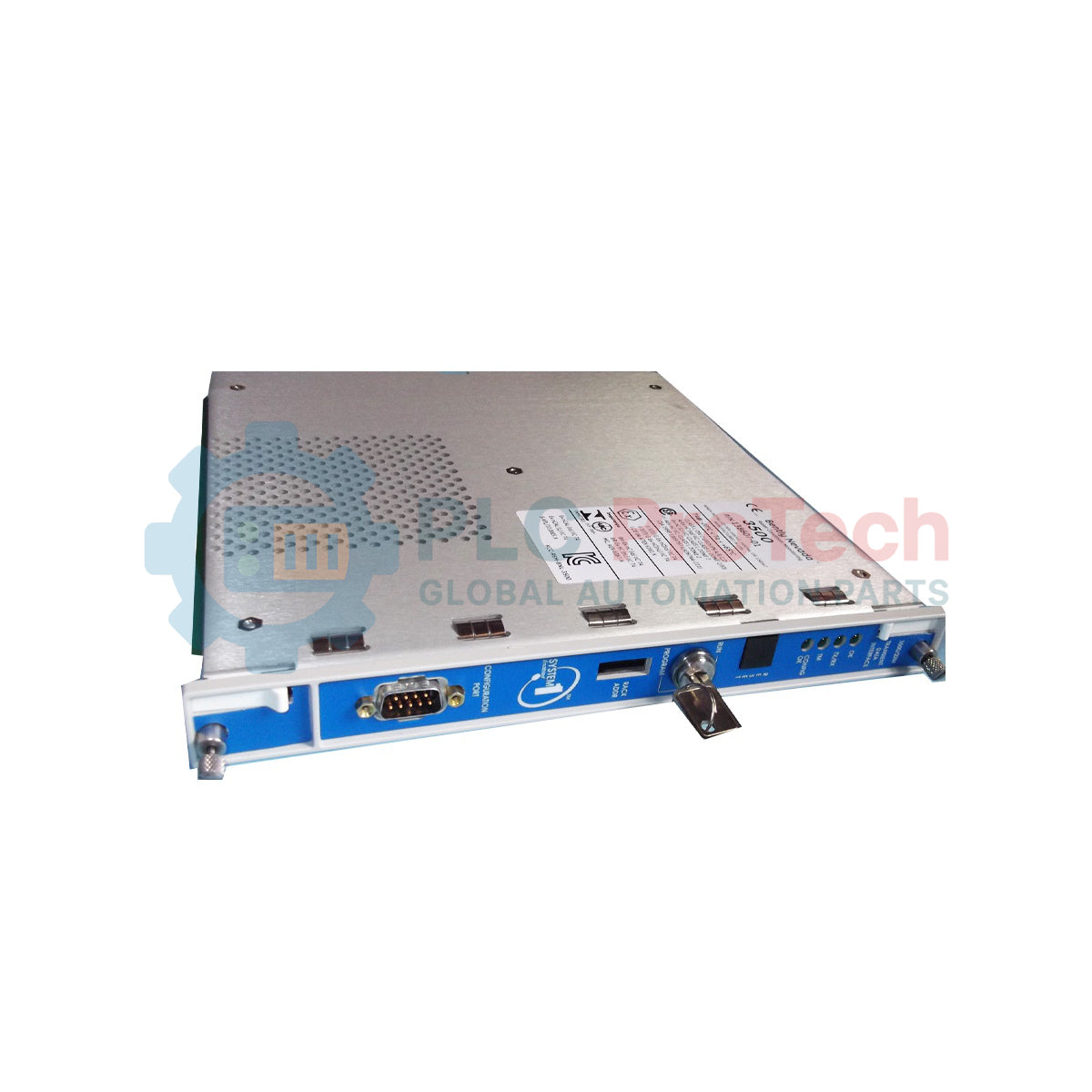

Durch die Kombination aus kontinuierlichem Maschinenschutz und diagnostischer Datenerfassung dient der Bently Nevada 3500/22-01-02-CN als zentrale Kommunikationsschnittstelle zwischen Racks der Serie 3500 und der System-1-Software. Diese Schnittstelle für transiente Daten (TDI) fungiert als hochspezialisierte Brücke, verarbeitet statische und dynamische Konfigurationsparameter und erfasst transiente Wellenformdaten aus allen bestückten Überwachungsmodulen. Ausgestattet mit einer 100Base-FX-Lichtwellenleiter-Schnittstelle ist dieses Modul für industrielle Kommunikationsschleifen über große Entfernungen und in stark verrauschten Umgebungen ausgelegt, in denen standardbasiertes kupfergebundenes Ethernet anfällig für elektromagnetische Interferenzen (EMI) ist.
| Hersteller | Bently Nevada |
| Produktcode | 3500/22-01-02-CN |
| TDI-Modultyp | Standard-Schnittstelle für transiente Daten |
| Typ des I/O-Moduls | 100Base-FX (Lichtwellenleiter-)Ethernet-I/O |
| Option für Behördenzulassung | CN (länderspezifische Zulassungen) |
| Herkunftsland | Vereinigte Staaten (USA) |
| Abmessungen (H x B x T) | 24,13 cm x 2,44 cm x 24,18 cm |
| Versandgewicht | 2,5 kg |
| Schnittstellenverbindung | Funktionszuordnung |
|---|---|
| TX/RX-Glasfaseranschlüsse | 100Base-FX-Multimode-Glasfaserverbindung für die primäre Kommunikation mit dem Kontrollraum. |
| Anschluss an der Frontplatte | Serieller/USB-kompatibler Serviceanschluss für die lokale technische Verbindung eines Laptops. |
Das 3500/22M TDI ersetzt direkt ältere 3500/20-Rack-Interface-Module (RIM). Bei einem Upgrade von 3500/20 auf 3500/22 müssen Sie jedoch die 3500-Rack-Konfigurationssoftware aktualisieren und sicherstellen, dass die Firmware mit der auf Ihrem System ausgeführten Version der System-1-Diagnosesoftware übereinstimmt.
Bei Verwendung der 100Base-FX-Glasfaser-I/O-Option müssen Sie stets die Spezifikationen für den minimalen Biegeradius der Multimode-Glasfaserkabel strikt einhalten. Enge Biegungen in Kanälen von Gehäusen mit hoher Packungsdichte können zu Paketverlustfehlern führen, die die Live-Darstellung von Wellenformen in System 1 stören und die Erfassung transienter Ereignisse verzögern.
Stellen Sie sicher, dass die Spitzen der Glasfaserstecker vor dem Einsetzen gründlich mit einem optischen Mikroskop überprüft und mit fusselfreien Tüchern gereinigt werden. Selbst mikroskopisch kleine Staubpartikel an den 100Base-FX-Anschlüssen können die Lichtübertragung erheblich beeinträchtigen und Kommunikations-Timeout-Alarme auslösen.
Führen Sie keinen Hot-Swap des 3500/22M-TDI-Moduls durch, während die Maschine aktiv ist und auf Relaisausgänge oder eine Sicherheitsverriegelungslogik angewiesen ist. Das Einsetzen oder Entfernen des TDI kann die Kommunikationsschleifen des Racks kurzzeitig unterbrechen und Zustandsfehler verursachen. Stellen Sie sicher, dass bei der Wartung eines aktiven Systems alle Bypass-Verriegelungen aktiviert sind.
Schieben Sie das zentrale 3500/22M-TDI-Modul in den dafür vorgesehenen Steckplatz des 3500-Racks (typischerweise in den Steckplatz neben den Netzteilen).
Richten Sie das 100Base-FX-Glasfaser-I/O-Modul an der entsprechenden Position im rückseitigen Steckplatz aus und befestigen Sie es, indem Sie die Befestigungsschrauben handfest anziehen.
Verbinden Sie die Glasfaserkabel mit den TX/RX-Anschlüssen und überprüfen Sie, ob die Link-LED an der Frontplatte aufleuchtet, was eine erfolgreiche Hardware-Aushandlung anzeigt.
