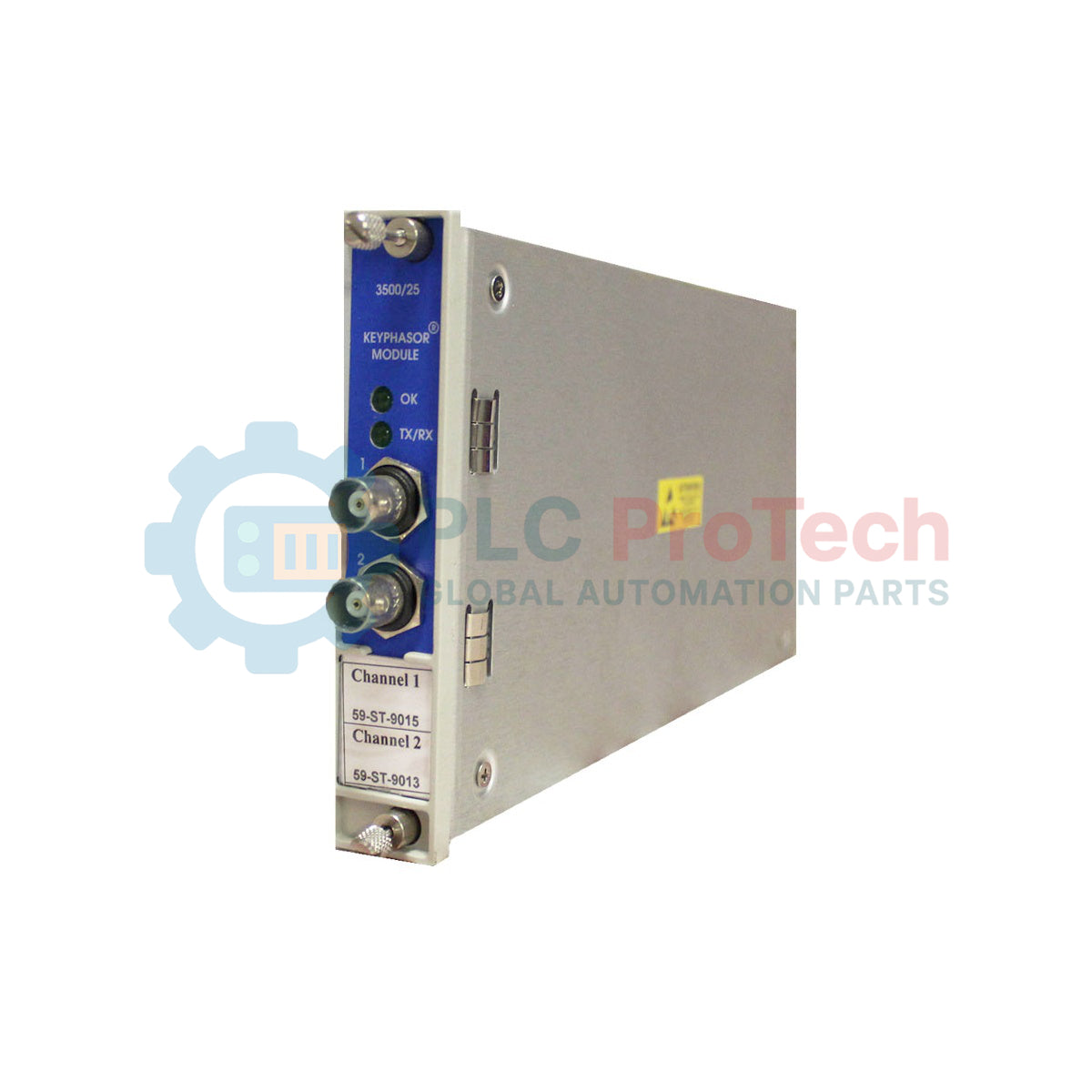

Bently Nevada 3500/25-01-03-00 Erweitertes Keyphasor-Modul der Serie 3500

SKU 3500/25-01-03-00

Auf Lager

12 Monate Garantie
Kostenlose Rückgabe innerhalb von 30 Tagen

Hersteller: Bently Nevada
Produkt-Nr.: 3500/25-01-03-00
Herkunftsland:Vereinigte Staaten
Produkttyp: Keyphasor-Module
Zahlung: T/T, Western Union
Gewicht: 340g
Abmessungen: 11,99 cm x 2,44 cm x 25,65 cm
Versandhafen: Xiamen
Garantie: 12 Monate

Beschreibung

Bei der Verarbeitung von Phasenreferenz- und Drehzahlsignalen innerhalb des 3500 Machinery Protection System wird das 3500/25-01-03-00 bezeichnet ist. Dieses erweiterte Keyphasor-Modul nimmt Eingangssignale von Näherungssonden oder magnetischen Aufnehmern auf und wandelt sie in digitale Phasenreferenzimpulse um, die von anderen Überwachungsmodulen im Rack zur Berechnung der Wellendrehzahl und von Vektorparametern verwendet werden.

Die spezifische Konfiguration dieser Baugruppe umfasst eine Keyphasor-Karte halber Bauhöhe mit zwei Kanälen, die als 01 Option bestehen keine externen Zulassungen. Sie verwendet ein E/A-Modul mit interner Barriere und internen Abschlusswiderständen (03 Option), die für den direkten Anschluss an Messaufnehmer in explosionsgefährdeten Bereichen ohne externe Trennverstärker ausgelegt ist. Für die 00 Option dieser Variante.

Funktionen

Bietet zwei unabhängige Kanäle zur Verarbeitung von Phasenreferenz und Drehzahl in einem kompakten Format halber Bauhöhe.
Die integrierte Option einer internen Sicherheitsbarriere vereinfacht die Verdrahtungskonfigurationen für explosionsgefährdete Umgebungen.
Liefert hochpräzise Taktsignale, die für Maschinendiagnosen, Transientenanalysen und Vektormessungen entscheidend sind.
Stellt gepufferte Messumformerausgänge an der Frontplatte für eine bequeme Wartung und den Anschluss eines Oszilloskops bereit.
Unterstützt eine Mehrkanalkonfiguration zur Verteilung von Phasenreferenzdaten über die Rückwandplatine an alle Rackmodule.

Anwendungen

Drehzahl- und Phasenverfolgung von Turbinen in Kraftwerken.
Diagnose kritischer rotierender Maschinen in Öl- und Gasraffinerien.
Schutzsysteme für Kompressoren und Expander.
Programme zur vorausschauenden Wartung schwerer Industriemaschinen.

Technische Spezifikationen

Hersteller	Bently Nevada
Teilenummer / Modell	3500/25-01-03-00
Serie	3500 Machinery Protection System
Kanalanzahl	Einzelkarte halber Bauhöhe, 2 Kanäle
E/A-Modultyp	E/A mit interner Barriere und internen Abschlusswiderständen
Leistungsaufnahme	Typischerweise 3,2 Watt
Eingangsimpedanz	Mindestens 21,8 kOhm
Ausgangsimpedanz	Maximal 504 Ohm (gepufferter Ausgang)
Betriebstemperatur	0 °C bis +65 °C (32 °F bis +150 °F) mit E/A und interner Barriere
Lagertemperatur	-40 °C bis +85 °C (-40 °F bis +185 °F)
Luftfeuchtigkeit	95 % nicht kondensierend
Abmessungen (H x B x T)	11,99 cm x 2,44 cm x 25,65 cm (4,72 in x 0,96 in x 10,10 in)
Gewicht	0,34 kg (0,75 lbs)

Installationsrichtlinien

Das 3500/25-01-03-00 ist im 3500-Racksystem installiert. Da dieses Modul Karten halber Bauhöhe verwendet, muss es in dafür vorgesehenen Steckplätzen halber Bauhöhe installiert werden, die einen strukturellen Gehäusetrenner nutzen. Um die Eigensicherheitsmerkmale der internen Barrieren zu erhalten, ist sicherzustellen, dass alle Anschluss- und Verdrahtungsstandards gemäß den regionalen Elektrovorschriften eingehalten werden. Eine ordnungsgemäße Erdung der Schirmleitungen an den vorgesehenen Klemmenblöcken ist zwingend erforderlich, um hochfrequente Störungen der kritischen Taktsignale zu reduzieren.

FAQ

Was ist die Hauptfunktion des Moduls Bently Nevada 3500/25-01-03-00?

Das Modul 3500/25-01-03-00 verarbeitet physische Phasenreferenz- und Drehzahlsignale von Näherungssonden oder magnetischen Aufnehmern und wandelt sie für die Maschinendiagnose im 3500-Überwachungsrack in digitale Zeitimpulse um.

Wofür steht die Option -03?

Die Option -03 bedeutet, dass das Modul mit einem I/O-Modul mit interner Barriere und internen Anschlüssen geliefert wird, das integrierte Sicherheitsbarrieren für die Verdrahtung in explosionsgefährdeten Bereichen umfasst.

Wie hoch ist die zulässige Betriebstemperatur für diese Modulkonfiguration?

Bei der Konfiguration mit dem I/O-Modul mit interner Barriere beträgt der Betriebstemperaturbereich 0 °C bis +65 °C (32 °F bis +150 °F).
