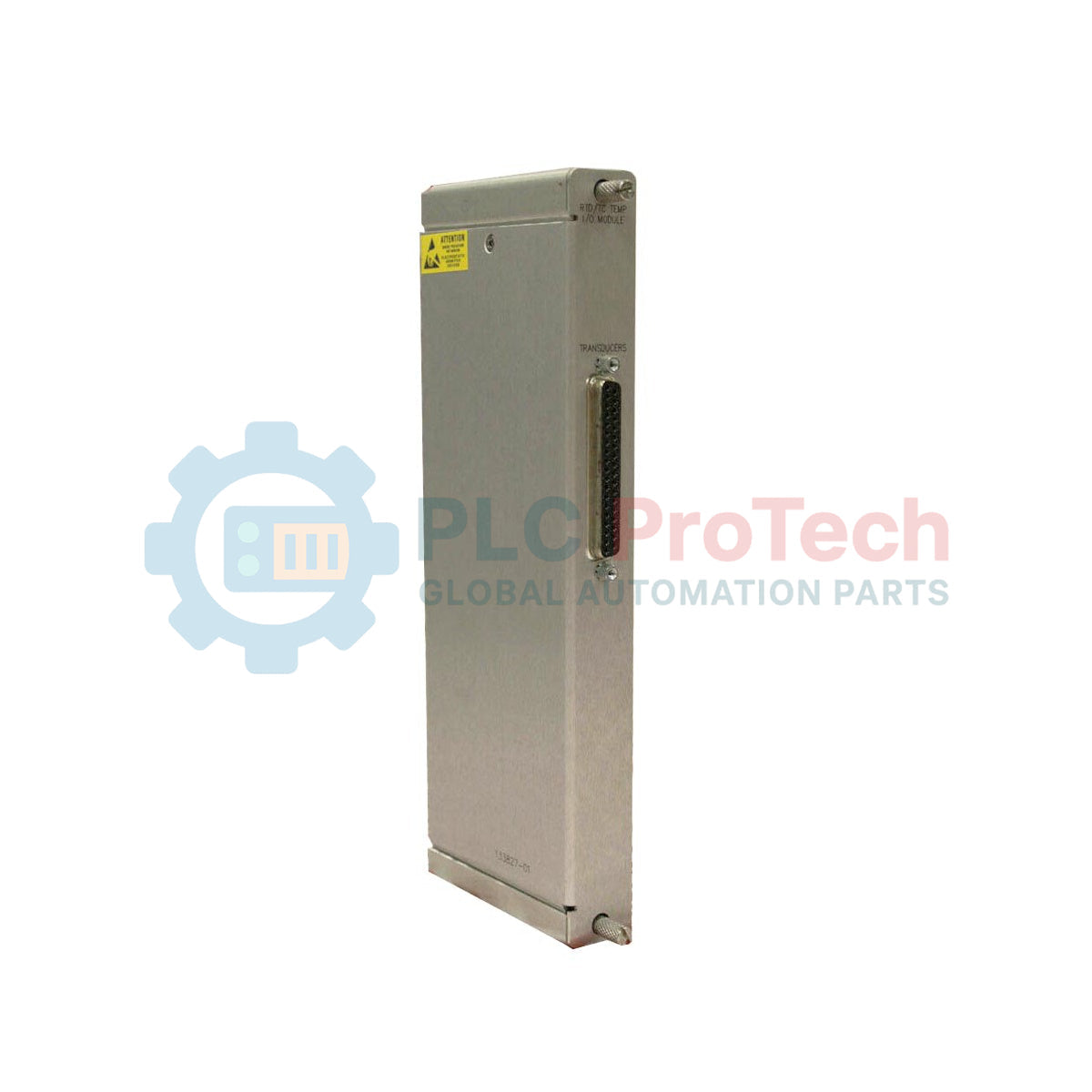

Bently Nevada 3500/60 133827-01 RTD/TC-Nichtisoliertes I/O-Modul der 3500-Serie mit externen Anschlüssen

Beschreibung

Für die Integration in das 3500-Maschinenschutzsystem entwickelt, ist das 3500/60 133827-01 fungiert als spezialisierte E/A-Schnittstelle zur Temperaturüberwachung. Dieses Modul ist speziell als nicht isoliertes RTD/TC-E/A-Modul für Architekturen mit externen Anschlüssen (ET) konfiguriert. Durch die Führung der Feldsignale über externe Anschlussblöcke stellt es eine hochdichte, leicht zu wartende Schnittstelle für kritische Temperatursensoreingänge von Maschinen bereit.

Das 133827-01 stellt direkt eine Verbindung zu Widerstandstemperaturfühlern (RTDs) und Thermoelementen (TCs) her, um Temperaturprofile an hochwertigen Industriemaschinen zu überwachen. Die physische Hardware verarbeitet diese Rohsignale der Sensoren und überträgt die digitalisierten Daten an das zentrale 3500/60-Temperaturüberwachungsmodul. Dadurch werden kontinuierlicher Anlagenschutz, die Erzeugung von Alarmzuständen und die Integration in die Maschinenabschaltlogik ermöglicht.

Merkmale

• Akzeptiert direkte Eingänge von Standard-Thermoelementen (TC) und Widerstandstemperaturfühlern (RTD).
• Die nicht isolierte Schaltungsarchitektur optimiert die Effizienz des Signalverarbeitungswegs.
• Unterstützt externe Anschlussblöcke (ET), um die Komplexität der Schaltschrankverdrahtung zu minimieren und die Wartung vor Ort zu vereinfachen.
• Vollständig kompatibel mit Standard-Backplanes und Überwachungskomponenten der 3500-Serie.
• Das Hot-Swap-fähige Hardwaredesign ermöglicht den Austausch des Moduls, ohne das gesamte Schutzsystem außer Betrieb zu nehmen, vorbehaltlich der Sicherheitsverfahren vor Ort.

Anwendungen

• Überwachung der Lager- und Statorentemperatur von industriellen Dampf- und Gasturbinen.
• Diagnose der Gehäusetemperatur von Hochleistungskompressoren und -pumpen.
• Überwachung der Wicklungstemperatur großer Elektromotoren und Generatoren.
• Temperaturschutzschleifen für kritische Prozessleitungen und Wärmetauscher.

Technische Daten

Verbindungen und Schnittstellen

Installationsrichtlinien

• Stellen Sie sicher, dass das Modul im hinteren E/A-Steckplatz installiert ist, der direkt dem nach vorne ausgerichteten 3500/60-Temperaturüberwachungsmodul entspricht.
• Halten Sie beim Verlegen externer Anschlusskabel einen ausreichenden physischen Abstand zu Hochspannungsleitungen ein, um elektromagnetische Störungen zu vermeiden.
• Da dieses Modul eine nicht isolierte Architektur verwendet, ist die strikte Einhaltung der Anforderungen an die Systemerdung am externen Anschlussblock entscheidend, um Erdschleifenfehler zu vermeiden.
• Stellen Sie sicher, dass alle Sensorleitungen mit der spezifischen RTD- oder Thermoelement-Konfiguration übereinstimmen, die in der 3500/60-Konfigurationssoftware programmiert ist.
