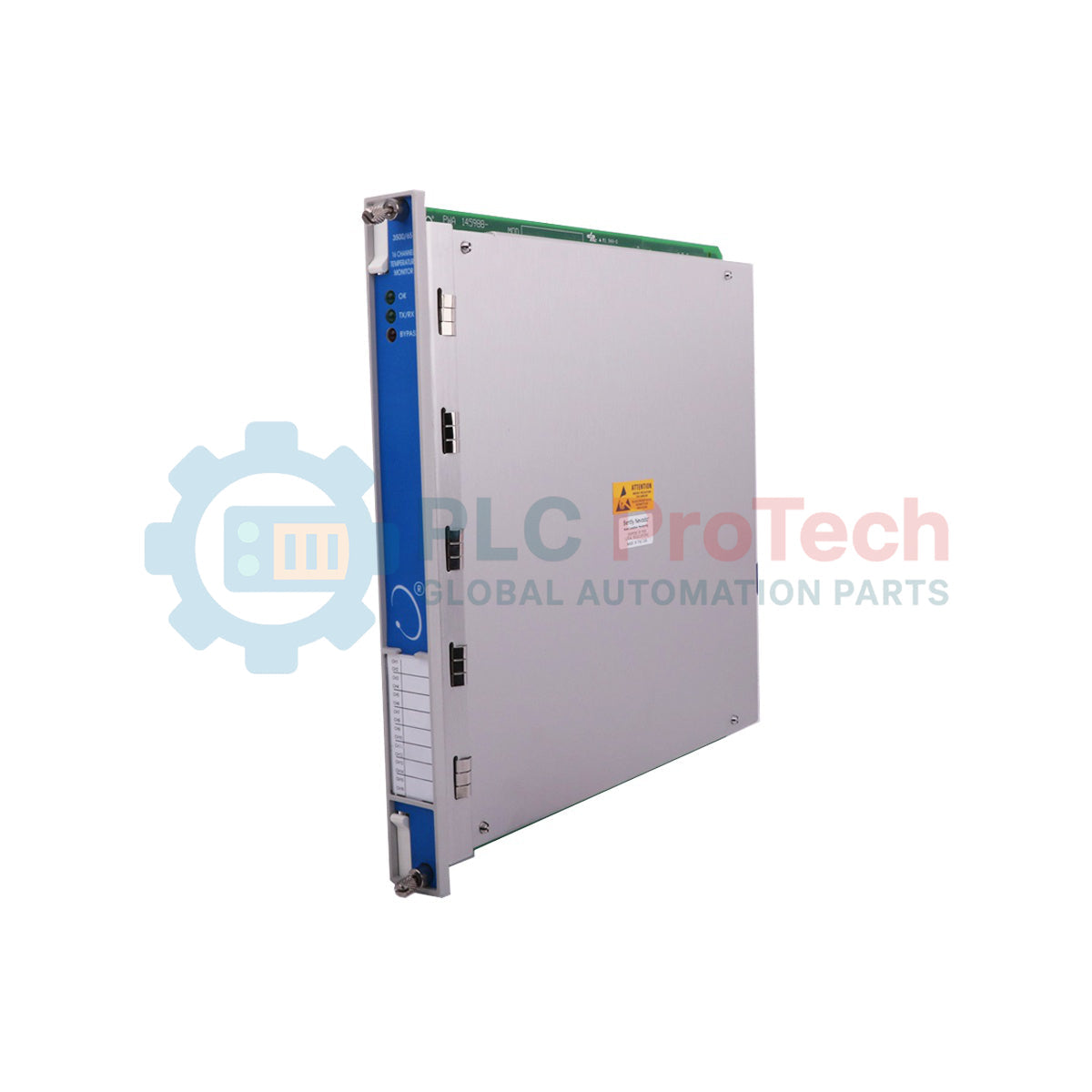

Bently Nevada 3500/65-01-00 Temperaturüberwachungsgerät mit 16 Kanälen der Serie 3500

Beschreibung

Das für die kontinuierliche Temperaturüberwachung mit hoher Kanaldichte ausgelegte Modul 3500/65-01-00 bietet sechzehn unabhängige Eingangskanäle für Thermoelemente (TC) und Widerstandsthermometer (RTD). Als Bestandteil des Maschinenüberwachungssystems der 3500-Serie von Bently Nevada verarbeitet dieses Überwachungsmodul die Sensoreingänge und vergleicht die Messwerte kontinuierlich mit benutzerprogrammierbaren Alarmsollwerten, um thermische Belastungen in rotierenden Maschinen frühzeitig zu erkennen.

Die Konfiguration 3500/65-01-00 ist mit dem RTD-/Thermoelement-E/A-Modul mit isolierter Messspitze und internen Anschlüssen ausgestattet. Dadurch entfällt die Notwendigkeit externer Klemmenblöcke, was die Anordnung im Schaltschrank und die Feldverdrahtung vereinfacht. Das System lässt sich mit der 3500-Rack-Konfigurationssoftware umfassend konfigurieren, sodass das Engineering-Personal Sollwerte, Sensortypen und Bypass-Funktionen für jeden Kanal einzeln programmieren kann.

Merkmale

• Bietet 16 unabhängige Kanäle zur Temperaturverarbeitung in einem einzigen Steckplatz.
• Kompatibel mit RTD- und Thermoeingängen mit isolierter Messspitze.
• Konfigurierbare Warn- und Gefahrsollwerte für jeden Kanal.
• Interne Anschlüsse (Option 01) vereinfachen die Feldanschlüsse und reduzieren den Bedarf an externer Hardware.
• Kontinuierliche Selbsttestdiagnosen überwachen die Integrität des Messwandlers, der Verkabelung und der internen Schaltungen.
• Unterstützt den Maschinenschutz durch die Bereitstellung von Alarmstatusinformationen für gemeinsame Relaismodule oder externe Steuerungsnetzwerke über Kommunikations-Gateways.

Anwendungen

• Temperaturüberwachung von Radial- und Axiallagern in großen Turbinen, Pumpen und Kompressoren.
• Überwachung der Statorwicklungstemperatur in Generatoren und Elektromotoren.
• Überwachung der Abgastemperatur in industriellen Gasturbinen.
• Überwachung der Prozesstemperatur in petrochemischen Anlagen und Anlagen zur Energieerzeugung.

Technische Daten

Anschlüsse und Schnittstellen

Die Feldverdrahtung wird über Schraubklemmen direkt an der Rückseite des E/A-Moduls angeschlossen. Die interne Anschlussanordnung ordnet jedem der 16 Kanäle dedizierte Klemmenpaare zu und gewährleistet dadurch einen geringen Kontaktwiderstand sowie stabile Signale für RTDs (typischerweise in 3-Leiter-Schaltung) und Thermoelemente mit isolierter Messspitze.

Installationsrichtlinien

• Stellen Sie sicher, dass die Stromversorgung des 3500-Racks ausgeschaltet ist, bevor Sie das Überwachungsmodul installieren oder entfernen.
• Setzen Sie das Hauptüberwachungsmodul von vorne in einen Standard-Steckplatz des Chassis ein und stecken Sie das zugehörige E/A-Modul von der Rückseite des Racks direkt dahinter ein.
• Verwenden Sie für alle Sensoreingänge geschirmte, verdrillte Zweidrahtleitungen, um zu verhindern, dass elektromagnetische Störungen die Temperaturmessungen verfälschen.
• Ziehen Sie die Befestigungsschrauben an den vorderen und hinteren Modulen fest, um eine ordnungsgemäße Verbindung zur Rückwandplatine und die Systemerdung sicherzustellen.
