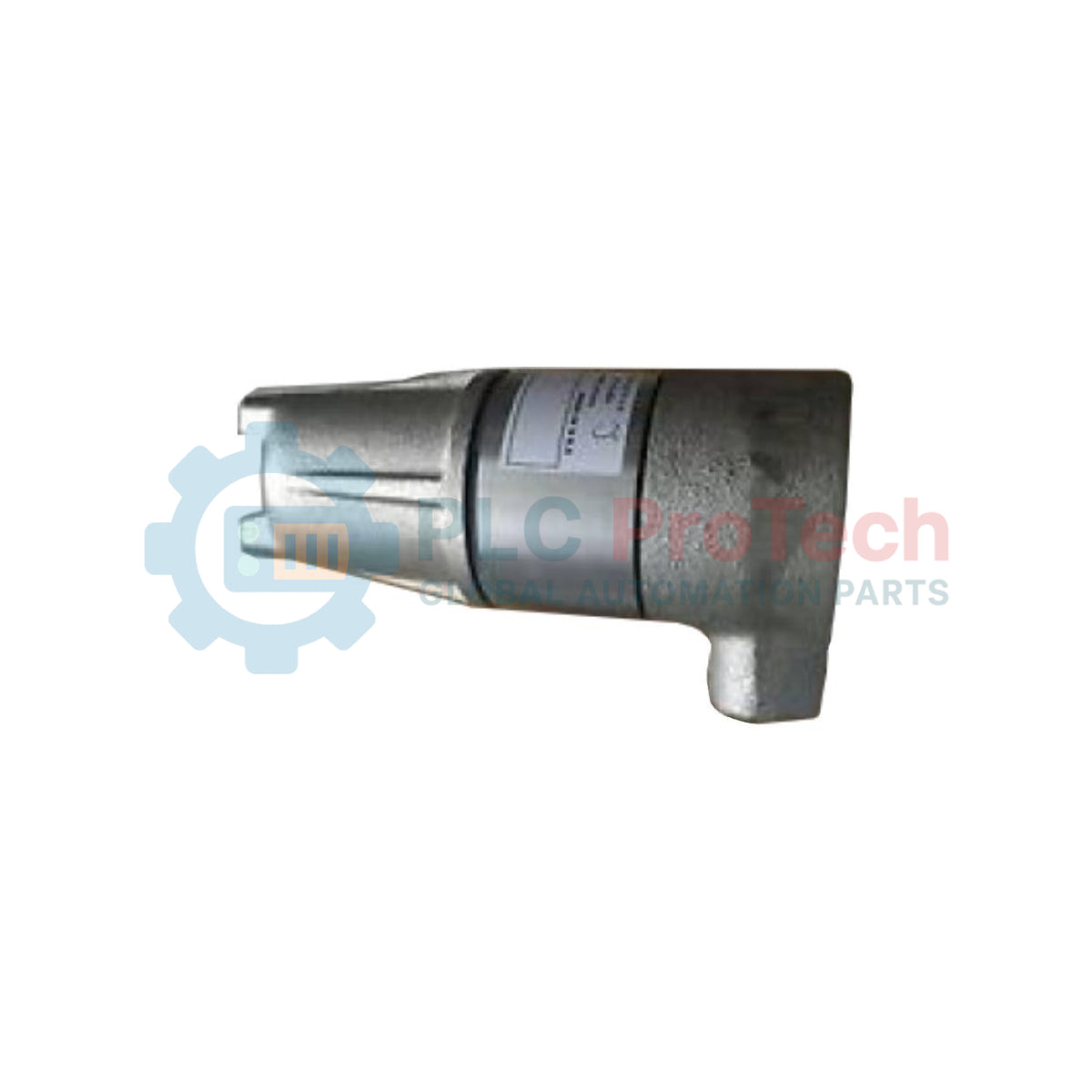

Bently Nevada 43217-02 Montagekit für Beschleunigungsaufnehmer

Beschreibung

Der Bently Nevada 43217-02 wurde entwickelt, um robusten Schutz und eine sichere physische Installation für industrielle Schwingungssensoren zu bieten, und ist ein spezielles Befestigungsset für Beschleunigungssensoren. Diese Baugruppe schützt wichtige Messinstrumente vor rauen Umgebungsbedingungen und gewährleistet gleichzeitig eine zuverlässige mechanische Kopplung an rotierende Maschinen. Das Set verfügt über eine vielseitige Konfiguration mit flachen und gewölbten Abdeckungen sowie einer optionalen Verlängerung und lässt sich dadurch an verschiedene Installationen vor Ort anpassen.

Die für Langlebigkeit ausgelegte Gehäusebasis des 43217-02 besteht aus Feraloy, während die Abdeckungen und die Verlängerung aus kupferfreiem Aluminium gefertigt sind, um Funkenrisiken zu vermeiden und die strukturelle Integrität zu optimieren. Integrierte Neopren-Dichtungen und O-Ringe gewährleisten eine hervorragende Abdichtung gegen Staub, Feuchtigkeit und chemische Verunreinigungen. Dieses Set ist speziell für die Aufnahme und den Schutz der Beschleunigungssensoren 330400 und 330425 ausgelegt, die häufig in kritischen Turbinenüberwachungsinstrumentierungen (TSI) und Systemen zur vorausschauenden Wartung eingesetzt werden.

Merkmale

• Vielseitigkeit durch zwei Abdeckungen: Das Paket enthält sowohl flache als auch gewölbte Abdeckungen für verschiedene Montageprofile und räumliche Gegebenheiten.
• Robuste Werkstoffe: Abdeckungen aus kupferfreiem Aluminium in Kombination mit einer strapazierfähigen Feraloy-Basis gewährleisten langfristigen mechanischen Schutz in anspruchsvollen Industrieumgebungen.
• Umgebungsabdichtung: Leistungsstarke Neopren-O-Ringe und -Dichtungen schützen die Baugruppe vor dem Eindringen von Flüssigkeiten, Schmutz und industriellen Partikeln.
• Standardisierter Leitungseinlass: Verfügt über einen 1/2-Zoll-14-NPT-Auslassanschluss zur nahtlosen Integration in standardmäßige dickwandige industrielle Leitungssysteme.

Anwendungen

Dieses Befestigungsset für Beschleunigungssensoren ist für kritische Umgebungen zur Schwingungsüberwachung in verschiedenen Branchen optimiert, darunter:

• Kraftwerke sowie die Überwachung von Dampf- und Gasturbinen.
• Öl- und Gasförderplattformen sowie Raffinerien.
• Chemische Verarbeitungsanlagen.
• Schwere rotierende Industriemaschinen, einschließlich großer Pumpen, Kompressoren und Getriebe.

Technische Daten

Installationsrichtlinien

Um die strukturelle Integrität und die Zulassungen für explosionsgefährdete Bereiche aufrechtzuerhalten, sind die folgenden Installationsstandards einzuhalten:

• Abdichtung der Leitung: Stellen Sie sicher, dass auf das 1/2-Zoll-NPT-Leitungsgewinde ein geeignetes Gewindedichtmittel aufgetragen wird, um das Eindringen von Feuchtigkeit zu verhindern.
• Ausrichtung der Dichtungen: Überprüfen Sie vor der Befestigung der flachen oder gewölbten Abdeckung, dass der Neopren-O-Ring und die flachen Dichtungen korrekt in ihren jeweiligen Nuten sitzen.
• Anzugsdrehmoment: Ziehen Sie alle Befestigungselemente gleichmäßig an, um eine gleichmäßige Abdichtung zu gewährleisten, ohne die Aluminiumkomponenten zu beschädigen.
• Montage des Sensors: Stellen Sie sicher, dass der interne Beschleunigungssensor entsprechend der jeweiligen Installationsanleitung des Sensors mit dem vorgeschriebenen Anzugsdrehmoment sicher durch die Gehäusebasis an der Maschinenoberfläche befestigt ist.
