Beschreibung

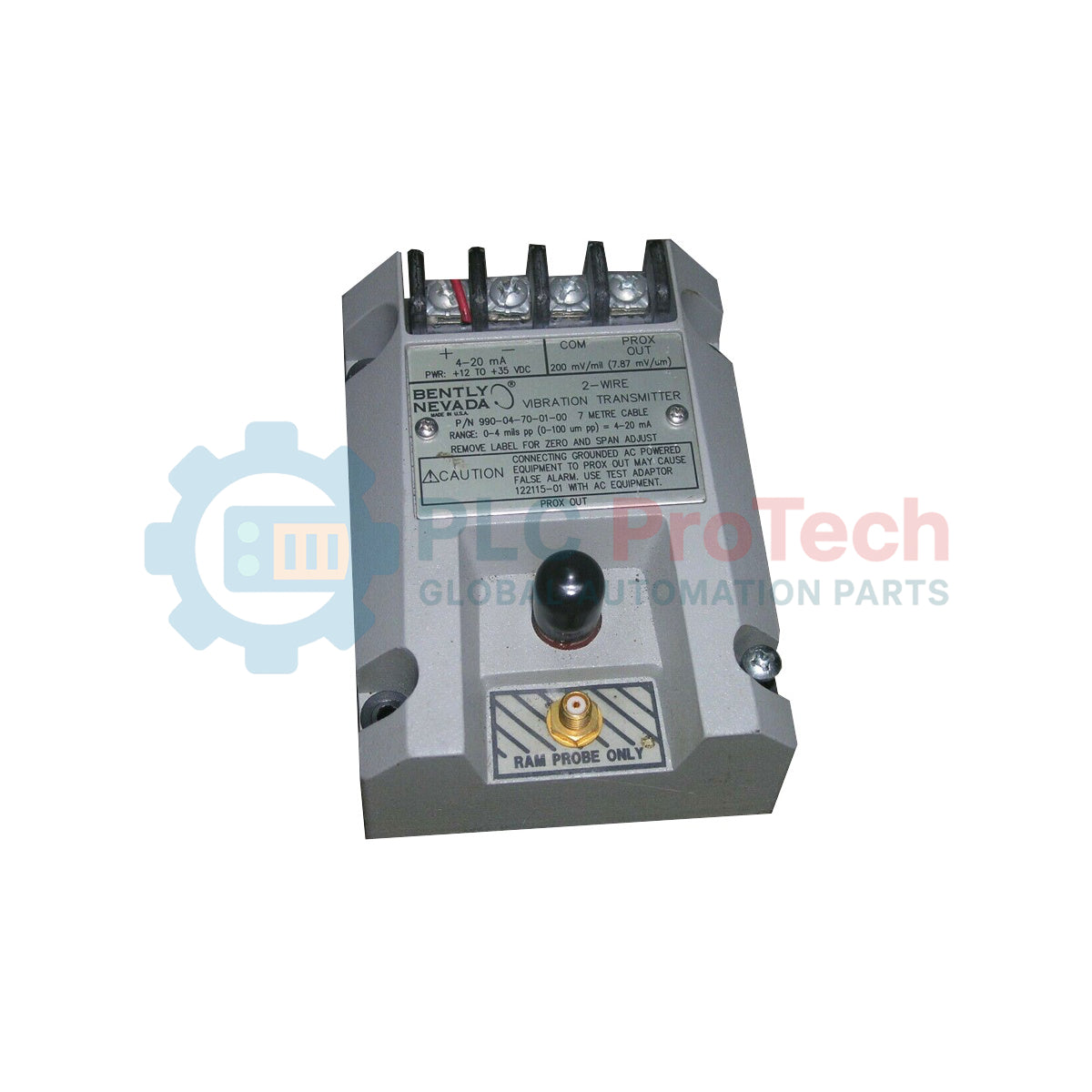

Der Bently Nevada 990-05-70-01-CN wurde für die Integration in SPS-, DCS- und sicherheitsgerichtete Maschinenschutzsysteme entwickelt und ermöglicht die kontinuierliche proportionale Überwachung radialer Schwingungen über eine robuste 2-Draht-Stromschleife. Dieser Messumformer verarbeitet die Signale direkt von einem kompatiblen Näherungssondensystem und gibt ein standardmäßiges analoges 4–20-mA-Signal aus, sodass keine speziellen Überwachungsracks in der Steuerungsarchitektur erforderlich sind. Der 990-05-70-01-CN ist werkseitig für hochpräzise Maschinendiagnosen kalibriert und verfügt über eine 35-mm-DIN-Schienenmontage für die Integration in Steuerungsschränke mit hoher Packungsdichte.
Merkmale
-
Über eine 2-Draht-Schleife gespeist: Betrieb über eine standardmäßige 24-VDC-Schleifenversorgung, wodurch der Verdrahtungsaufwand und die Installationskosten vor Ort reduziert werden.
-
Kontinuierlicher 4–20-mA-Ausgang: Liefert ein stabiles analoges Signal proportional zur gesamten radialen Spitze-Spitze-Schwingung.
-
Integrierter Näherungsaufnehmereingang: Direkte Schnittstelle zu einem 3300-NSv-Näherungsaufnehmersystem.
-
DIN-Schienenmontage: Werkseitig mit 35-mm-DIN-Schienenclips ausgestattet für eine sichere und platzsparende Montage im Kontrollraum.
-
Halbleiterdesign: Keine beweglichen Teile oder Einstellungen vor Ort erforderlich, wodurch eine langfristige Messstabilität gewährleistet wird.
Anwendungen
- Kreisel- und Kolbenkompressoren für Luft und Gas
- Industrielle Zug-, Gebläse- und Abluftventilatoren
- Hochgeschwindigkeits-Prozesspumpen und Elektromotoren
- Kleine Dampfturbinen und Gasexpander
Bestellinformationen
| SKU-Segment |
Optionscode |
Technische Bedeutung / Konfiguration |
| Option für den Messbereichsendwert |
05 |
0 bis 5 mil Spitze-Spitze (0 bis 125 Mikrometer Spitze-Spitze) |
| Option für Systemlänge |
70 |
7,0 Meter (23,0 Fuß) |
| Montageoption |
01 |
35-mm-DIN-Schienenclips installiert |
| Behördliche Zulassung |
CN |
Länderspezifische Zulassungen (Konformität mit den Anforderungen der CN-Zone in China) |
Technische Daten
| Hersteller |
Bently Nevada (Baker Hughes) |
| Modellnummer |
990-05-70-01-CN |
| Kompatibilität des Eingangssensors |
3300 NSv Näherungsaufnehmersystem |
| Stromversorgungsanforderungen |
12 bis 35 VDC (Schleifenspannung an den Messumformeranschlüssen) |
| Analoges Ausgangssignal |
4–20 mA (proportional zur Spitze-Spitze-Schwingung) |
| Kalibrierte Systemlänge |
7,0 Meter (einschließlich Messsonde, Verlängerungskabel und Messumformer) |
| Betriebstemperatur |
-35 bis +85 Grad Celsius |
| Ursprungsland |
Vereinigte Staaten (USA) |
| Versandgewicht (berechnet) |
1,5 kg (3,3 lb) |
| Abmessungen der Verpackung (berechnet) |
15,2 cm x 12,7 cm x 10,2 cm (6,0 Zoll x 5,0 Zoll x 4,0 Zoll) |
Anschlüsse und Schnittstellen
| Anschlussklemme / Anschluss |
Bezeichnung |
Funktionsbeschreibung |
| + / Schleife |
Pluspol der Versorgung |
Versorgungsleitung +12 bis +35 VDC |
| - / Rückleitung |
Signalausgang |
4–20-mA-Stromausgang und Rückleitung |
| COM |
Sensorgemeinsamer Anschluss |
Gemeinsame Referenzklemme für die Rückleitung der Näherungssonde |
| PROX |
Sondeneingang |
Rohes dynamisches Signaleingangssignal von der 3300-NSv-Sonde |
| SHIELD |
Schirmerdung |
Zur Vermeidung von EMI-Störungen: nur am Instrumentenende anschließen |
Empirische technische Erkenntnisse
Alternative Modelle und Kompatibilität
Dieser Transmitter ist ausschließlich für die Verwendung mit einer Näherungssondenkonfiguration 3300 NSv kalibriert. Er kann nicht mit standardmäßigen 3300 XL-Sonden mit 8 mm oder 5 mm verwendet werden, da sich Skalierungsfaktoren und Verhalten des Sondenabstands unterscheiden. Stellen Sie sicher, dass die Gesamtsystemlänge (Sonde plus Verlängerungskabel) exakt der Spezifikation für die 7,0-Meter-Konfiguration entspricht. Abweichende Systemlängen führen zu Fehlern bei der Linearitäts- und Skalierungskalibrierung.
Anwendungsfallen und technische Hinweise
Stellen Sie sicher, dass der Widerstand der 4–20-mA-Schleife zur Eingangsspannung passt. Wenn die Spannung an der Transmitter-Klemmenleiste während eines maximalen Schleifenausschlags von 20 mA unter 12 VDC fällt, wird der Ausgang des Transmitters begrenzt, wodurch Alarme für hohe Vibrationen verfälscht werden. Vermeiden Sie es, Hochspannungsleitungen von Motoren parallel zu den Kabeln des 990-Transmitters in Kabeltrassen zu verlegen, um die Einkopplung induktiver Störungen zu verhindern.
Tipps zur Inbetriebnahme und Verdrahtung
Überprüfen Sie während der Inbetriebnahme den Schleifenstrom mit einem hochpräzisen Digitalmultimeter, das in Reihe mit der Rückleitung geschaltet ist. Ein statischer Schleifenstrom von etwa 4,0 mA weist auf einen Zustand ohne Vibration hin, während ein Strom unter 3,6 mA auf einen Fehler des Feldsensors, eine getrennte Sonde oder eine offene Schleifenverbindung hindeutet.
Installationsrichtlinien
KRITISCHE WARNUNG: Schalten Sie alle zugehörigen Schleifenstromversorgungen und Instrumentensysteme spannungsfrei, bevor Sie mechanische Montagearbeiten oder Verdrahtungsanschlüsse im Feld durchführen. Werden Stromleitungen nicht isoliert, kann dies zu Kurzschlüssen im Regelkreis oder zum unbeabsichtigten Auslösen von Sicherheitsverriegelungen an kritischen rotierenden Maschinen führen.
1
Montieren Sie den 990-05-70-01-CN auf einer stabilen 35-mm-DIN-Schiene in einem trockenen Gehäuse mit geringer Vibration, um thermische Drift und atmosphärische Verunreinigungen zu minimieren.
2
Verbinden Sie den Koaxialstecker oder das Kabel der Näherungssonde 3300 NSv mit den vorgesehenen PROX- und COM-Klemmenblöcken. Beachten Sie dabei die korrekten Isolations- und Drehmomentgrenzen.
3
Verlegen Sie geschirmte verdrillte Aderpaare zu den positiven und negativen Schleifenklemmen und verbinden Sie den Schirmleiter ausschließlich mit der Instrumentenerdungsklemme des DCS oder der SPS.
4
Legen Sie eine Schleifenversorgung mit 24 VDC an und überprüfen Sie die Basisleistung des Schleifenstroms bei 4 mA, während die Maschine abgeschaltet und vibrationsfrei ist.
