General Electric

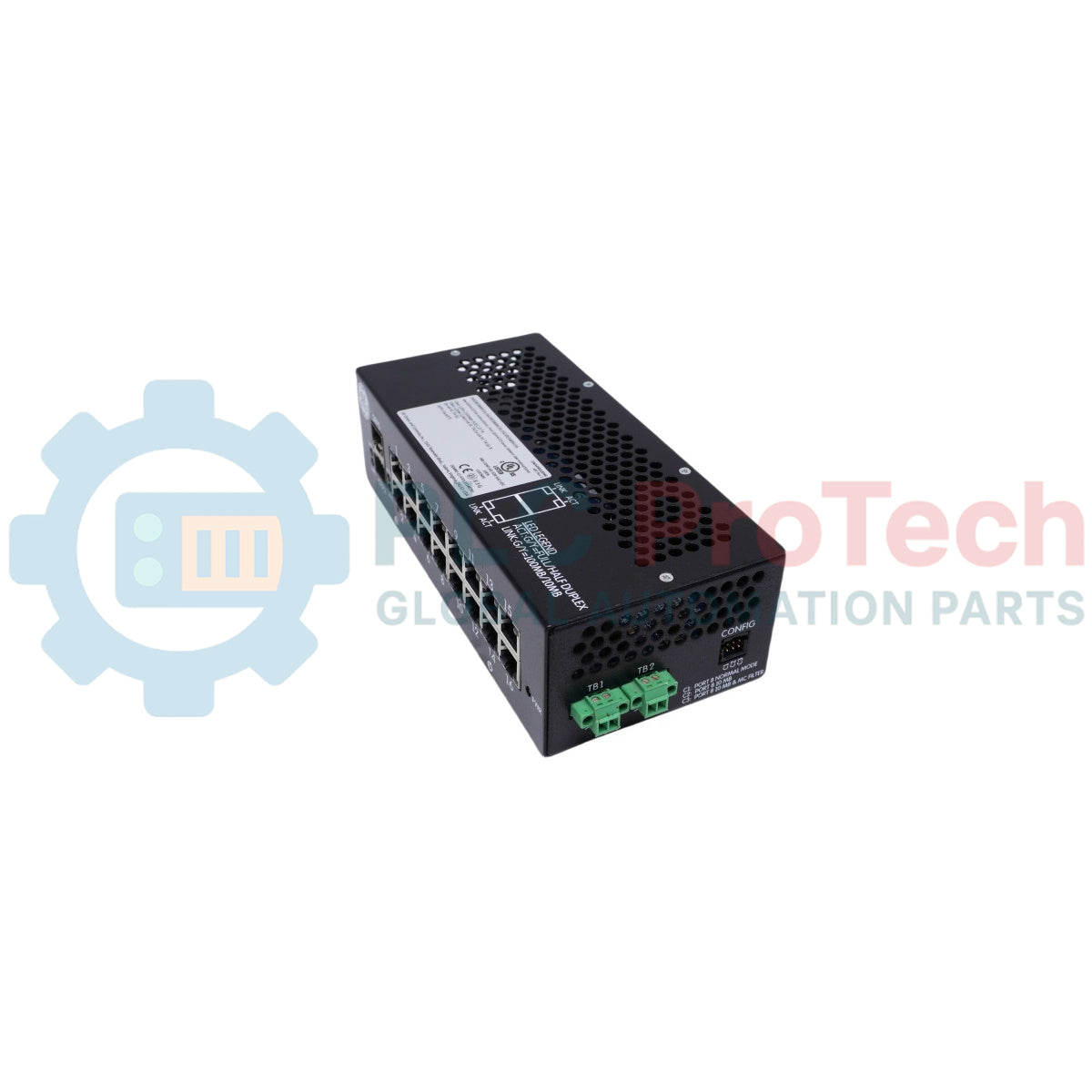

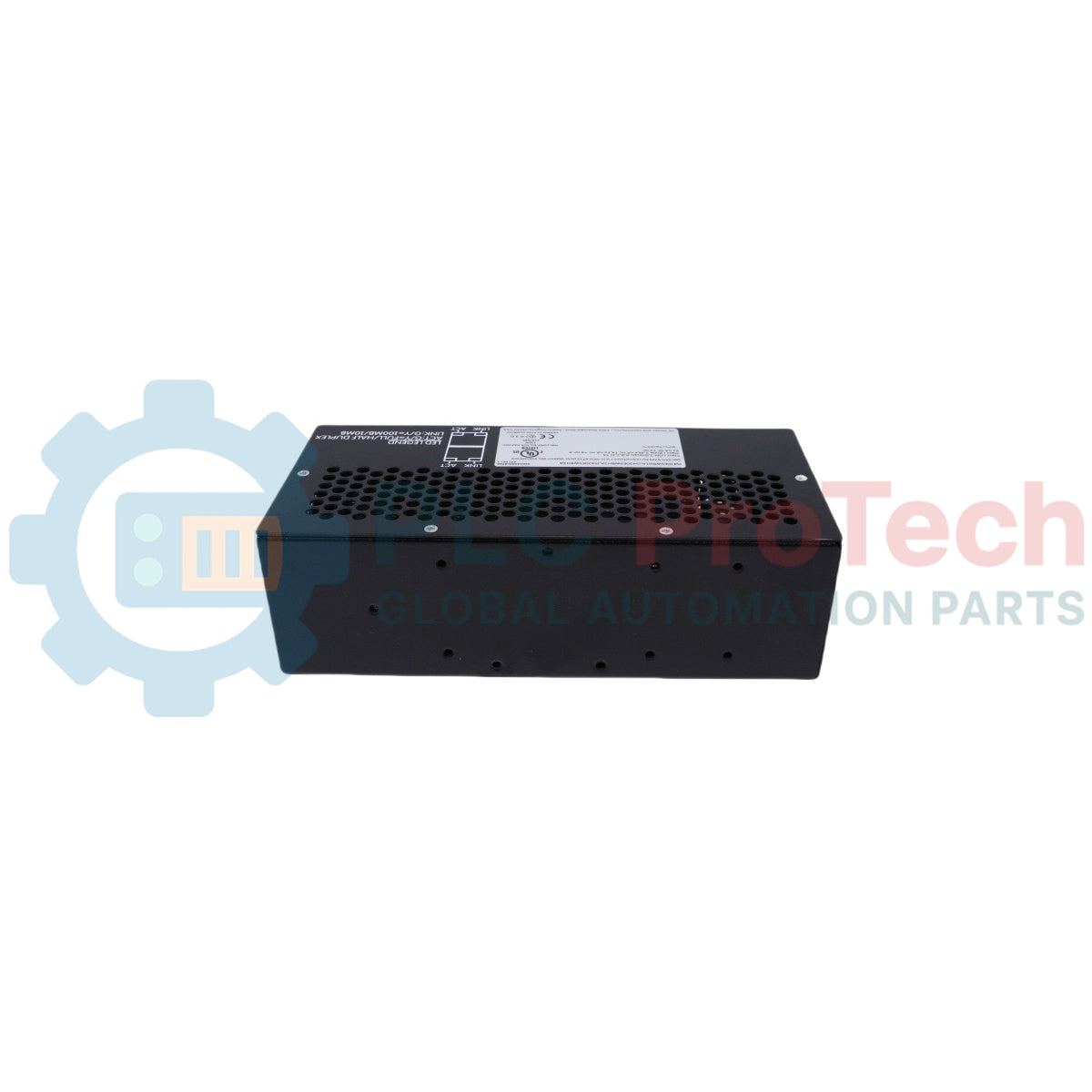

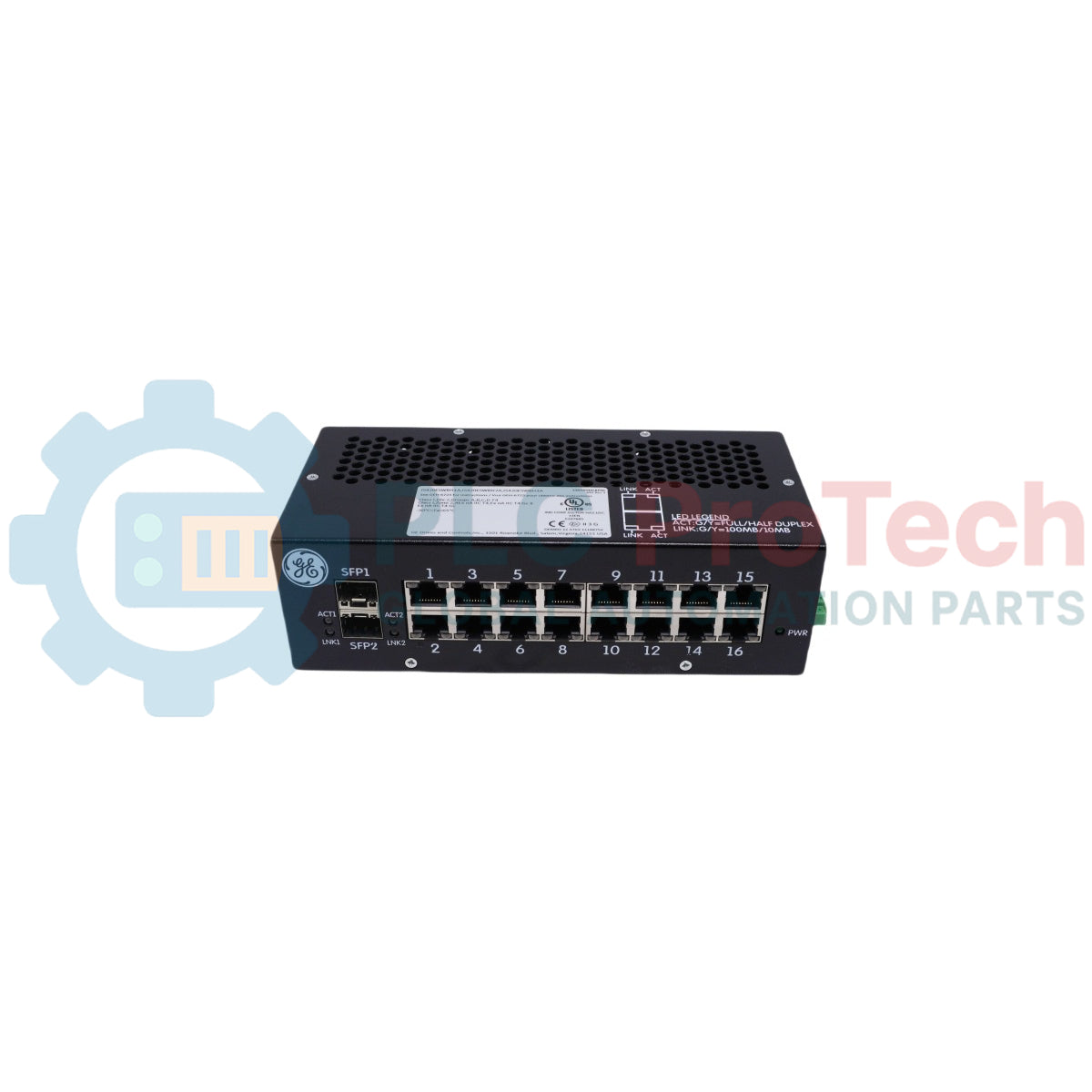

General Electric IS420ESWBH3A Mark VIe Industrial-Ethernet-Switch

SKU IS420ESWBH3A

Auf Lager
  • 12 Monate Garantie
  • Kostenlose Rückgabe innerhalb von 30 Tagen
  • Hersteller: General Electric

  • Produkt-Nr.: IS420ESWBH3A

  • Herkunftsland:Vereinigte Staaten

  • Produkttyp: Ethernet-Switch

  • Strichcode: 8537101190

  • Zahlung: T/T, Western Union

  • Gewicht: 820g

  • Abmessungen: 2,1 cm x 18,6 cm x 26,3 cm

  • Versandhafen: Xiamen

  • Garantie: 12 Monate

Beschreibung

Der GE IS420ESWBH3A ist ein industrieller nicht verwalteter Ethernet-Switch für Echtzeitsteuerungsanwendungen innerhalb der Steuerungssysteme Mark VIe und Mark VIeS Safety. Als Kernkomponente der IONet-Infrastruktur bietet dieses Gerät die deterministische Hochgeschwindigkeitsverbindung, die für kritische Turbinensteuerungsnetzwerke erforderlich ist. Der Betrieb mit einer dualen, unabhängigen 24/28-V-Gleichstromeingangsstruktur, die für hardwarebasierte Stromredundanz per Dioden-ODER-Schaltung diode-orientiert ist, gewährleistet eine hohe Systemverfügbarkeit. Im Gegensatz zu Varianten mit Glasfaser-Uplinks verfügt dieses spezielle Modell über eine hochdichte Kupferkonfiguration mit 16 Ports mit standardmäßigen RJ-45-Schnittstellen und ermöglicht so eine nahtlose physische Systemkompatibilität ohne die Komplexität optischer Transceiver in lokalen Steuerungstafeln.

Merkmale

  • Vollständige Betriebskompatibilität mit den Automatisierungsnetzwerkstandards IEEE 802.3, 802.3u und 802.3x.
  • Bietet 16 automatisch aushandelnde 10/100Base-TX-Kupferports mit robusten RJ-45-Anschlüssen.
  • Integrierte HP-MDIX-Autosensorik an allen Ports, um die Abhängigkeit von interner Crossover-Verkabelung zu beseitigen.
  • Zweifarbige Port-LEDs für Echtzeitdiagnosen vor Ort zu Link-Präsenz, Aktivität, Duplexbetrieb und Kanalgeschwindigkeit.
  • Dedizierte Betriebsdiagnose-LED zur Überprüfung der Betriebsspannung in der internen Logikschaltung.
  • Speicherarchitektur mit hoher Kapazität, einschließlich eines Paketpuffers von mindestens 256 KB und einer MAC-Adresstabelle mit 4 K Einträgen.
  • G3-Schutzlackierung als Standard für erweiterten Umweltschutz gegen luftgetragene Verunreinigungen.
  • Nicht störende Sicherheitsklassifizierung für den gemischten Einsatz in Standard- und sicherheitsinstrumentierten Systemebenen.

Anwendungen

  • Deterministische IONet-Switches für Echtzeitanwendungen in Steuerungsumgebungen von Gas-, Dampf- oder Wasserturbinen der Mark-VIe-Serie.
  • Verteilungsebenen von Sicherheitsnetzwerken innerhalb von Mark-VIeS-G funktionalen Sicherheitssteuerungsgehäusen.
  • Verteilerblöcke mit hoher Anschlussdichte für nicht verwaltete Teilnetze der Balance-of-Plant (BOP) in der Stromerzeugung.
  • Korrosive Industrieumgebungen, die einen zertifizierten Schutz der Klasse 1, Division 2 oder gemäß ATEX-Zone 2 erfordern.

Bestellinformationen

Modellnummer Kupferanschlüsse Glasfaseranschlüsse / Schnittstellentyp
IS420ESWBH1A 16 Ports (10/100Base-TX) 1 Anschluss 100Base-FX, Multimode-Glasfaser (LC-Typ)
IS420ESWBH2A 16 Ports (10/100Base-TX) 2 Anschlüsse 100Base-FX, Multimode-Glasfaser (LC-Typ)
IS420ESWBH3A 16 Ports (10/100Base-TX) Keine Glasfaseranschlüsse (vollständige Kupferausführung)
IS420ESWBH4A 16 Ports (10/100Base-TX) 1 Port, 100Base-LX10, Singlemode-Glasfaser (LC-Typ)
IS420ESWBH5A 16 Ports (10/100Base-TX) 2 Ports, 100Base-LX10, Singlemode-Glasfaser (LC-Typ)

Tabelle der technischen Spezifikationen

Parameter Spezifikation
Hersteller General Electric (GE)
Produktname Mark-VIe-IONet-Switch
Lebenszyklusstatus Aktiv
Kupferanschlüsse 16 Ports, 10/100Base-TX-Kupfer, RJ-45
Glasfaseranschlüsse Keine Glasfaseranschlüsse
Stromversorgungsanforderungen 24/28 V Gleichstrom, maximal 1 A
Konfiguration der Stromversorgungshardware TB1- und TB2-Eingänge für unabhängige Stromquellen, per Dioden-ODER-Schaltung für Hardware-Redundanz
Stromversorgungsstecker Phoenix Contact (MC 1.5/S-STF-3.81) (2 Stück, im Lieferumfang enthalten)
Kupferkabel Cat-5e-UTP-Kabel mit RJ-45-Steckern (8P8C)
Kühlung Konvektionsgekühlt
Sicherheitsklassifizierung Nicht störend
G3-konform Ja
Gefahrenbereiche Klasse 1, Division 2 / Klasse 2, Zone 2 / ATEX
Umgebungstemperatur im Betrieb -40 bis 70 °C (-40 bis 158 °F)
Lagertemperatur -40 bis 85 °C (-40 bis 185 °F)
Abmessungen (H x B x T) 18,8 x 8,6 x 5,6 cm (7,40 x 3,40 x 2,20 Zoll)
Montageart Montage auf DIN-Schiene mit separat erworbenem Montageclip
Ursprungsland USA

Anschlüsse und Schnittstellen

Stecker-Pin/Klemme Funktions-/Stromkreiszuordnung
RJ-45-Ports 1 bis 16 Nicht verwaltete 10/100Base-TX-Ethernet-Leitungen für die Kommunikation mit Verarbeitungsknoten
TB1-Klemmenanschluss Primärer 24/28-V-Gleichstrom-Eingang für die Stromversorgung des Steuerungssystems
TB2-Klemmenanschluss Sekundärer 24/28-V-Gleichstrom-Eingang für die unterbrechungsfreie Bereitschaftsversorgung

Alternative Modelle und Kompatibilität

Bei der Aktualisierung von Netzwerkkomponenten innerhalb der Mark-VIe-Topologie müssen Ingenieure die Faseranforderungen der nachgelagerten E/A-Racks abgleichen. Das IS420ESWBH3A verfügt über keinerlei Glasfaser-Schnittstellen und kann daher IS420ESWBH1A nicht direkt ersetzen, wenn die vorhandene Infrastruktur den 100Base-FX-Multimode-LC-Uplink-Port zur Überbrückung großer baulicher Entfernungen nutzt. Wenn die Glasfaserschnittstelle eines vorhandenen H1A-Moduls jedoch ungenutzt ist, eignet sich das H3A als direkter Ersatz mit identischer Stromversorgungsanordnung und identischen Außenabmessungen. Beim Wechsel vom kompakten 8-Port-ESWA- auf das 16-Port-ESWB-Format muss sichergestellt werden, dass die Schaltschrankaufteilung den größeren Platzbedarf in der Höhe unterstützt (18,8 cm gegenüber 13,8 cm).

Anwendungsfehler und technische Hinweise

Ein häufiger Betriebsfehler besteht darin, beim Erweitern von Kupferleitungen mit alternativen ESWB-Einheiten Multimode-Glasfaserstrecken mit Singlemode-Varianten (Modelle H4A/H5A) zu kombinieren. Da beim H3A optische Komponenten vollständig fehlen, ist er unempfindlich gegenüber Problemen durch optische Signaldämpfung, bleibt jedoch auf die durch die Cat-5e-Spezifikationen vorgegebene maximale Kupferübertragungsdistanz von 100 Metern beschränkt. In unbelüfteten Schaltschränken mit hoher Umgebungstemperatur nahe der maximalen Betriebstemperatur von 70 °C muss der Switch von benachbarten, stark wärmeabgebenden Leistungsmodulen entfernt angeordnet werden, um eine lokale Wärmeansammlung zu verhindern, da er ausschließlich auf passive Kühlung durch Konvektion angewiesen ist.

Tipps für Inbetriebnahme und Verdrahtung

Überprüfen Sie während der Inbetriebnahme, dass beide getrennten Klemmenpfade (TB1 und TB2) von isolierten Stromverteilungspunkten ausgehen, um eine echte Redundanz der Infrastruktur mit zwei Quellen zu erreichen. Achten Sie beim Anschließen der Netzwerkkabel darauf, dass die Abschirmung des Cat-5e-Kabels einen durchgängigen Kontakt mit geringem Widerstand zum Metallmantel der RJ-45-Ports herstellt. Diese Konfiguration leitet hochfrequente elektrische Störungen aus den Signalleitungen in den Erdungspfad der DIN-Schiene ab und verhindert dadurch den Verlust von Netzwerkpaketen, der durch nahegelegene Turbinenzündsysteme oder Frequenzumrichter verursacht werden kann.

Installationsrichtlinien

WICHTIGER WARNHINWEIS:

Trennen Sie vor Montagearbeiten oder Änderungen an den physischen Klemmenblöcken alle unter Spannung stehenden industriellen Gleichspannungszuführungen zu den Klemmenleisten TB1 und TB2, und sichern Sie sie gegen Wiedereinschalten. Arbeiten an unter Spannung stehenden Komponenten bergen das Risiko, Netzwerke zu überbrücken oder Lichtbogenereignisse zu verursachen, die interne Logikkomponenten beschädigen oder Verletzungen verursachen können. Bestätigen Sie vor dem Einführen der Drähte, dass die Feldstromquellen den Parametern des 24/28-V-Gleichstromsystems entsprechen.

1
Ermitteln Sie die vorgesehene Ausrichtung. Befestigen Sie das separate Montagehardwareteil mit den werkseitigen Schrauben an der Rückseite des Geräterahmens. Verwenden Sie den Clip 259B2451BVP1 um die lange Kante parallel zur Schiene auszurichten, oder klipsen Sie 259B2451BVP4 um es senkrecht zur Schienenanordnung zu befestigen.
2
Rasten Sie den strukturellen Basishalter auf einer sauberen, geerdeten 35-mm-DIN-Schienenstruktur ein. Überprüfen Sie, dass die Baugruppe sicher einrastet und eine durchgängige Metall-zu-Metall-Verbindung für eine ordnungsgemäße Ableitung der EMI/RFI-Abschirmung gewährleistet.
3
Schließen Sie die Gleichstromversorgungsleitungen an die mitgelieferten 5-poligen Phoenix-Contact-Stecker (MC 1.5/S-STF-3.81) an. Verbinden Sie die getrennten Einspeisungen mit TB1 und TB2, um eine Redundanz der Stromversorgungspfade auf Hardwareebene zu realisieren, und ziehen Sie anschließend die integrierten Haltebefestigungen fest.
4
Stecken Sie die UTP-Steuerkabel der Kategorie 5e in die standardmäßigen RJ-45-Kupferbuchsen (Ports 1 bis 16). Stellen Sie sicher, dass die Verriegelungsmechanismen vollständig einrasten, und ordnen Sie die Port-Zuweisungen gemäß den Netzwerk-Konfigurationsunterlagen des Standorts zu.

FAQ

Was ist der physikalische und funktionale Unterschied zwischen den Hardwaremodellen H3A und H1A?

Der H3A ist eine Variante mit ausschließlich Kupferanschlüssen und verfügt über 16 RJ-45-Ports, jedoch über keine Glasfaserschnittstellen. Der H1A umfasst 16 RJ-45-Kupferports sowie einen zusätzlichen 100Base-FX-Multimode-Glasfaser-Uplink-Port mit LC-Anschluss.

Wie wähle ich für meine Netzwerktopologie zwischen einem H3A-Modell und einem H1A- oder H4A-Modell?

Wählen Sie den H3A, wenn sich alle Geräte innerhalb lokaler Steuerschränke und in einer Entfernung von höchstens 100 Metern befinden. Wählen Sie den H1A für Multimode-Glasfaser-Uplinks über Zwischenstrecken oder die Modelle H4A/H5A, wenn zwischen entfernten Steuerungsanlagen weitreichende Singlemode-Glasfaserverbindungen erforderlich sind.

Erfordert dieses Modul bei der Inbetriebnahme eine Softwareeinrichtung oder das Aufspielen einer Firmware?

Nein. Dieses Modul arbeitet als reines, nicht verwaltetes Netzwerkgerät und bietet Autonegotiation sowie Autosensing. Diese Funktionen stehen unmittelbar nach der physischen Installation der Hardware ohne Softwarekonfiguration zur Verfügung.

Welche Bedeutung hat die Dioden-ODER-Schaltungsanordnung des Stromanschlusses an diesem Switch?

Die Anordnung ermöglicht die gleichzeitige Versorgung des Geräts durch zwei voneinander isolierte 24-V- oder 28-V-Gleichstromnetze. Wenn eine Eingangsquelle ausfällt oder ihre Spannung abfällt, stellt die interne Dioden-Umschaltschaltung sicher, dass die alternative Quelle den Switch ohne Unterbrechung versorgt.
