Honeywell

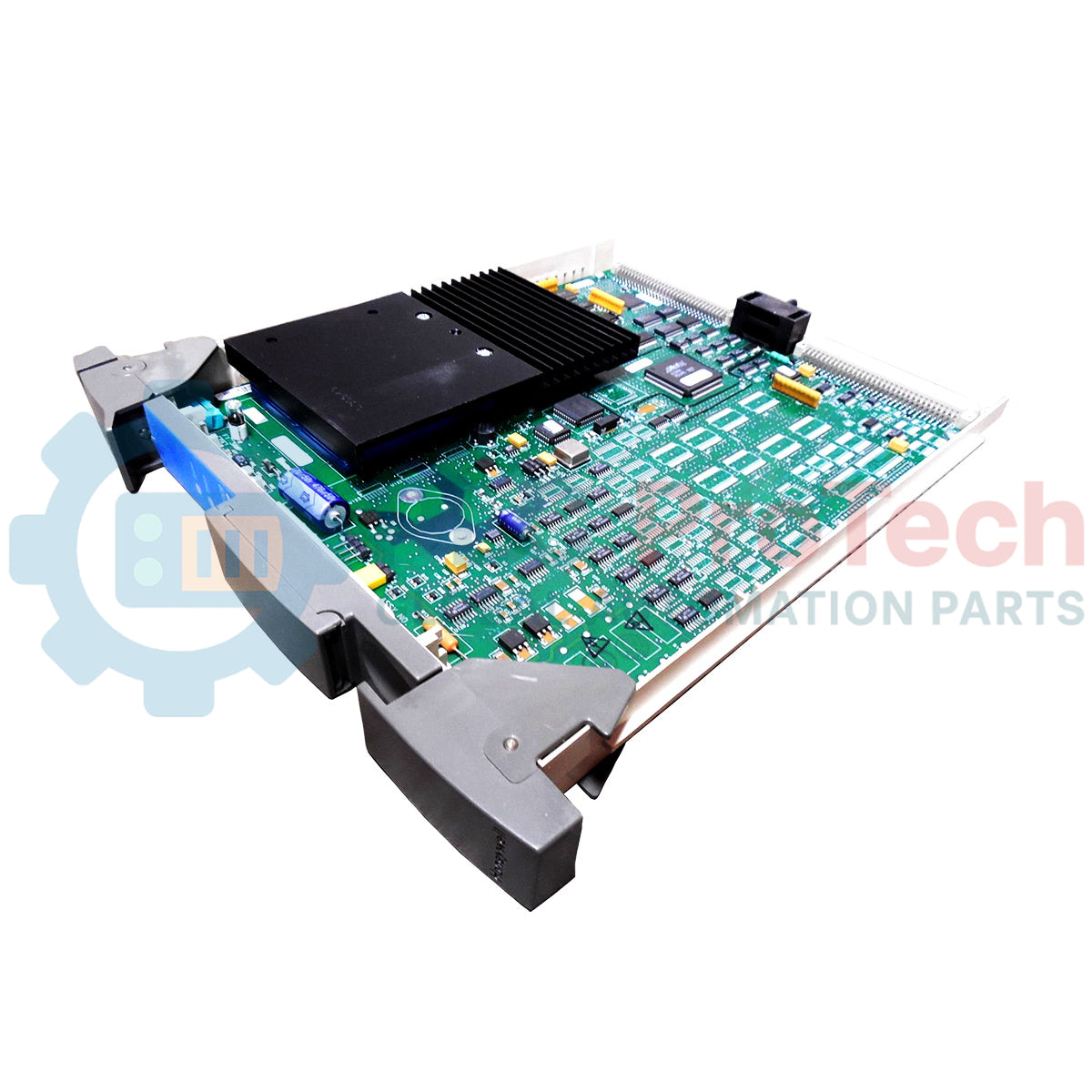

Honeywell 10201/2/1 ausfallsicheres Digitalausgangsmodul

SKU 10201/2/1

Auf Lager
  • 12 Monate Garantie
  • Kostenlose Rückgabe innerhalb von 30 Tagen
  • Hersteller: Honeywell

  • Produkt-Nr.: 10201/2/1

  • Herkunftsland:Vereinigte Staaten

  • Produkttyp: Ausfallsichere digitale Ausgangsmodule

  • Zahlung: T/T, Western Union

  • Gewicht: 150g

  • Abmessungen: 3 cm x 20 cm x 15 cm

  • Versandhafen: Xiamen

  • Garantie: 12 Monate

Beschreibung

Die Honeywell 10201/2/1 wurde für hochintegrierte sicherheitstechnische Systeme entwickelt und ist ein fehlersicheres digitales Ausgangsmodul mit acht Kanälen, das für ohmsche und induktive Lasten bis zu 13 W ausgelegt ist. Dieses Modul basiert auf der Modellarchitektur 11501 und bietet halbleiterbasierte 24-Vdc-Quellenausgänge mit integriertem Kurzschlussschutz. Für einen zuverlässigen Betrieb mit induktiven Lasten wie Magnetventilen ist jeder der acht Kanäle mit einer integrierten Schutzdiode ausgestattet. Das Modul durchläuft umfassende automatisierte Diagnosetests, darunter Prüfungen der Abschaltfähigkeit, der Gruppenabschaltung über sekundäre Mittel, des Ausgangsübersprechens und der Diodenleistung. Damit erfüllt es die strengen Fehlersicherheitsstandards vollständig.

Funktionen

  • 8 fehlersichere Kanäle: Bietet halbleiterbasierte, kurzschlussfeste 24-Vdc-Quellenausgänge.
  • Integrierte Schutzdioden: Integrierte Schutzdioden an jedem Kanal bewältigen induktive Gegen-EMK ohne externe Komponenten.
  • Umfassende Sicherheitsprüfungen: Kontinuierliche Hintergrunddiagnosen überprüfen die Abschaltung der Ausgänge, die Isolation der sekundären Gruppe, Übersprechen und die Diodenintegrität.
  • Mechanische Kodierung: Verfügt über zwei mechanische Codierbohrungen (A9, C9), die auf die Rack-Stifte abgestimmt sind, um das versehentliche Einsetzen falscher Modultypen zu verhindern.
  • Geringe Signalverschlechterung: Begrenzt den Spannungsabfall auf weniger als 2.0 Vdc bei 500 mA, bei einem minimalen Sperrstrom im ausgeschalteten Zustand von unter 0.1 mA.

Anwendungen

  • Notabschaltungssysteme (ESD)
  • Brenner-Management-Systeme (BMS)
  • Brand- und Gasdetektionsnetzwerke (F&G)
  • Hochintegrierte Druckschutzsysteme (HIPPS)

Technische Daten

Parameter Spezifikationswert
Hersteller Honeywell
Modellnummer / Artikelnummer 10201/2/1
Modelltyp 11501
Anzahl der Ausgangskanäle 8
Ausgangsspannung (Nennwert) 24 Vdc (Halbleiterquelle)
Maximaler Strom pro Kanal 550 mA
Maximale Lampenlast 120 mA (2.9 W)
Maximale Lastkapazität 1 uF
Spannungsabfall < 2.0 Vdc bei 500 mA
Sperrstrom im ausgeschalteten Zustand < 0.1 mA
Eingangsstrom des Watchdogs (WDG) 8 mA
Interne Leistungsaufnahme 5 Vdc bei 25 mA / 24 Vdc bei 25 mA
Externe Leistungsaufnahme 24 Vdc bei 70 mA (ohne Ausgangslast)
Platzbedarf 4 TE, 3 HE (4 HP, 3U)
Modul-Codierlöcher A9, C9
Rack-Codierpins Große Pins A9, C9
Erforderliche Softwareversion Version 3.00 oder höher
Zertifizierungen und Zulassungen CE, TUV, UL
Abmessungen (H x W x T) 3 cm x 20 cm x 15 cm (1" x 8" x 6")
Nettogewicht 0.15 kg
Versandgewicht (berechnet) 2.00 kg

Erfahrungsbasierte technische Erkenntnisse

Alternative Modelle & Kompatibilität

Das Modul 10201/2/1 erfordert Safety-Runtime-Software der Version 3.00 oder höher. Stellen Sie bei Anlagen, die von älteren FSC-Architekturen migrieren, sicher, dass die mechanische Codierung der Host-Rückwand mit der physischen Schlüsselkonfiguration A9 und C9 übereinstimmt. Wird die physische Codierung nicht überprüft, können beim blinden Einstecken die Pins des Rückwandsteckverbinders beschädigt werden.

Anwendungsfallen & technische Hinweise

Obwohl die maximale Lastkapazität 1 uF beträgt, können stark verteilte Feldkabelstrecken diesen Grenzwert erreichen. Bei mehr als 1 uF können transiente Einschaltströme auftreten, die der Halbleiterschalter als Überstromfehler registriert und eine Diagnoseabschaltung auslösen. Überprüfen Sie bei kritischen ESD-Schleifen stets die Gesamtkapazität Ihrer Feldverkabelung.

Tipps für Inbetriebnahme & Verdrahtung

Stellen Sie sicher, dass die externe 24-V-Gleichstromversorgung der Ausgangskanäle sauber und galvanisch getrennt ist. Die induktive Unterdrückung erfolgt intern. Werden Feldkabel jedoch ohne geeignete Abschirmung parallel zu Hochspannungs-Wechselstromleitungen verlegt, können Störungen in die Watchdog-Schaltung eingekoppelt werden und Diagnosefehler verursachen. Erden Sie die Kabelschirme ausschließlich am Kabeleintritt in den Schaltschrank.

Installationsrichtlinien

KRITISCHE WARNUNG

Schalten Sie das Rack vor dem Einsetzen oder Herausziehen dieses Moduls vollständig spannungsfrei und bauen Sie alle verbleibenden Systemladungen ab. Ein Austausch im laufenden Betrieb ohne Durchführung von Loop-Bypass-Verfahren an aktiven Sicherheitskreisen kann zu unbeabsichtigten Prozessabschaltungen oder falschen Auslösebedingungen führen.

1

Prüfen Sie die Rückwandverbindung des Moduls und vergewissern Sie sich, dass die Codierlöcher bei A9 und C9 sauber und frei von Hindernissen sind.

2

Schieben Sie das Modul vorsichtig entlang der Führungsschienen in den vorgesehenen Steckplatz, bis die hinteren Eurocard-Steckverbinder bündig an der Rückwand anliegen.

3

Befestigen Sie das Modul mit den integrierten Schrauben an der Frontplatte am Rack-Chassis, um eine zuverlässige Masseverbindung sicherzustellen.

FAQ

Welche Diagnoseprüfungen führt das Modul 10201/2/1 automatisch durch?

Das Modul führt kontinuierlich Hintergrunddiagnosen durch. Dabei prüft es, ob jeder Ausgang abgeschaltet werden kann, kontrolliert den Abschaltpfad der sekundären Gruppe, überwacht auf Übersprechen zwischen den Kanälen und überprüft den Zustand der internen induktiven Schutzdioden.

Benötigt das Modul 10201/2/1 externe Schutzdioden für Magnetventile?

Nein. Jeder der acht Ausgangskanäle verfügt über eine integrierte Schutzdiode. Dadurch sind beim Ansteuern induktiver Lasten wie Magnetventilen oder Relais keine externen Klemmbeschaltungen erforderlich.

Wie hoch ist der maximale Ausgangsstrom und die maximale kapazitive Last pro Kanal?

Jeder Ausgangskanal unterstützt bei einer Nennspannung von 24 Vdc einen maximalen Strom von 550 mA. Die maximal zulässige kapazitive Last pro Kanal beträgt 1 uF.

Wie ist die mechanische Codierungskonfiguration für diese Karte?

Das Modul ist durch Codierlöcher an den Positionen A9 und C9 mechanisch kodiert. Diese passen zu großen Stiften in den entsprechenden Rack-Steckplätzen und verhindern, dass der falsche Modultyp in einen Steckplatz unter Spannung eingesetzt wird.
