Beschreibung

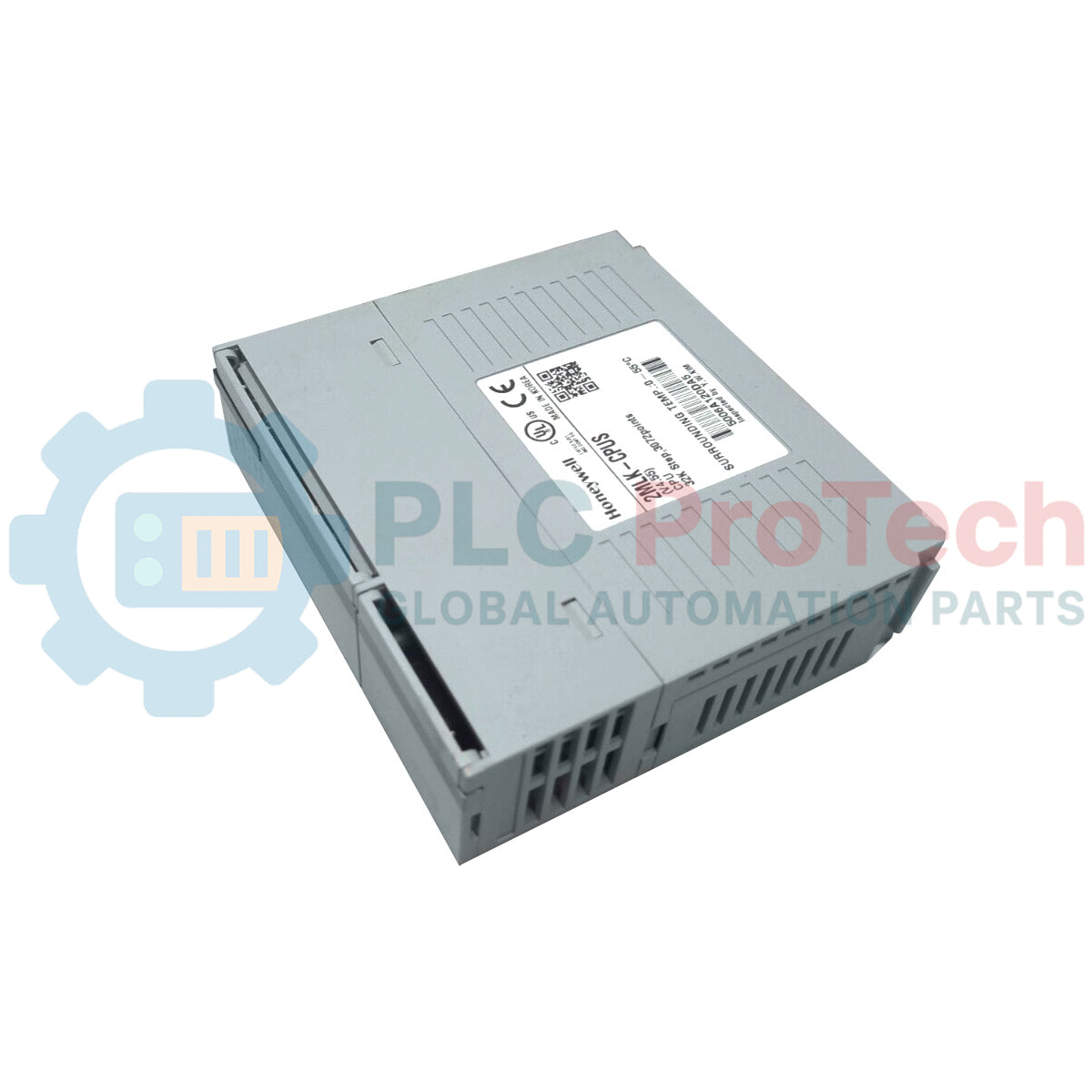

Die Honeywell 2MLK-CPUS-CC wurde für eine hochzuverlässige Ablaufsteuerung in älteren und prozessautomatisierten Architekturen entwickelt und dient als robuste Zentraleinheit innerhalb der Master-K-Steuerungsplattform. Dieses Standard-CPU-Modul verfügt über eine Programmierkapazität von 32k Schritten und unterstützt eine Maximalkonfiguration mit bis zu 3.072 I/O-Punkten. Durch die Programmierung mit Nicht-IEC-Befehlsstrukturen ermöglicht es eine schnelle Logikausführung und zuverlässige Diagnosefunktionen. Die Bezeichnung -CC weist darauf hin, dass die Baugruppe mit einer hochwertigen Schutzbeschichtung versehen ist, die einen hervorragenden Schutz vor Luftfeuchtigkeit, Staub und korrosiven chemischen Umgebungen bietet, wie sie in stark industriell geprägten Bereichen typisch sind.
Merkmale
-
Schutzbeschichtete Ausführung: Verbesserter Schutz vor korrosiven Gasen, Feuchtigkeit und dem Eindringen von Partikeln.
-
Hohe Systemkapazität: Verwaltet bis zu 3.072 lokale und dezentrale Ein-/Ausgabepunkte.
-
Hochgeschwindigkeitsverarbeitung: Optimiert die Zyklusausführungszeiten für komplexe industrielle Abläufe.
-
Standard-Nicht-IEC-Architektur: Vereinfacht die Migration älterer Kontaktpläne und die Programmpflege.
-
Flexible Kommunikationsports: Dedizierte Anschlüsse für die direkte Integration von HMI, Programmiergeräten und Peripheriegeräten.
Anwendungen
- Überwachungsschleifen für chemische und petrochemische Prozesse.
- Kommunale Wasser- und Abwasseraufbereitungsanlagen.
- Automatisierte Förder- und Chargenverarbeitungssysteme für Rohmaterialien.
- Steuerung der Hilfsenergieerzeugung und Überwachung von Umgebungsabläufen.
Technische Spezifikationen
| Hersteller |
Honeywell |
| Modellnummer |
2MLK-CPUS-CC |
| Serienname |
Master-K-Serie |
| Programmspeicherkapazität |
32k Schritte |
| Maximale I/O-Kapazität |
3.072 Punkte |
| Programmiertyp |
Nicht-IEC (Standard-Kontaktplan) |
| Schutzbeschichtung |
Ja (CC-zertifiziert) |
| Betriebstemperatur |
0 bis 55 °C |
| Versandgewicht (berechnet) |
2,0 kg |
| Paketabmessungen (berechnet) |
160 mm x 120 mm x 100 mm |
Anschlüsse und Schnittstellen
| Schnittstellentyp |
Anschlussport |
Funktionszuordnung |
| RS-232C-Kanal |
D-Sub, 9-polig |
Programmierverbindung für lokalen Loader/HMI |
| RS-422/485-Kanal |
Klemmenblock-Schnittstelle |
Peer-to-Peer-Kommunikation in einem Multi-Drop-Netzwerk |
Alternative Modelle und Kompatibilität
Das 2MLK-CPUS-CC dient als direkter Ersatz für das standardmäßige, nicht beschichtete 2MLK-CPUS-Steuermodul. Während Ausführungszeiten und Speicherzuweisungen identisch bleiben, muss die konform beschichtete Variante für den Ersatz an Orten mit erhöhter Umgebungsfeuchtigkeit oder Schwefelgaskonzentration ausgewählt werden. In KGLWIN für standardmäßige Master-K-CPUs erstellte Programme können ohne Anpassung der Logik oder Änderungen an der Kompilierung direkt in diese beschichtete Variante geladen werden.
Anwendungsfallen und technische Hinweise
Stellen Sie sicher, dass die Parameter des Logikspeichers innerhalb der physischen Grenze von 32k Schritten bleiben. Obwohl die physische Installation dem Standardmodulgehäuse entspricht, begrenzt die Schutzlackschicht die Wärmeabfuhr im Vergleich zu nicht beschichteten Ausführungen geringfügig. Sorgen Sie für eine aktive Kühlung oder ausreichende Belüftungsabstände, wenn die Innentemperatur des lokalen Gehäuses nahe an der oberen thermischen Grenze von 55 °C liegt.
Tipps zur Inbetriebnahme und Verdrahtung
Verwenden Sie beim Auflegen serieller RS-422/485-Kommunikationsleitungen am Klemmenblock abgeschirmte verdrillte Zweidrahtleitungen (STP), um Niederspannungslogiksignale von Motorleitungen mit hoher Induktion zu isolieren. Verbinden Sie die Kabelabschirmung nur an einem Ende direkt mit der zentralen Schalttafelerdung, um Erdschleifenströme zu verhindern, die die serielle Kommunikation während des Betriebs von Frequenzumrichtern destabilisieren könnten.
Installationsrichtlinien
KRITISCHER WARNHINWEIS
Trennen und isolieren Sie vor dem Einsetzen oder Herausnehmen der Karte alle aktiven Industrieleitungen, die den Rückwandbus der SPS versorgen. Das Austauschen des CPU-Moduls unter Spannung kann zu internem Latch-up, Speicherbeschädigung und dauerhafter Zerstörung von Systemkomponenten führen.
1
Stellen Sie sicher, dass die Basiseinheit spannungsfrei ist, und überprüfen Sie, dass der Pin-Bereich des Rückwandbus-Steckverbinders sauber und frei von Verunreinigungen ist.
2
Richten Sie die Führungen des Moduls an den Schlitzen der Grundplatte aus und drücken Sie es fest hinein, bis der Verriegelungsclip einrastet.
3
Ziehen Sie alle externen mechanischen Befestigungsschrauben mit einem Drehmoment von höchstens 0,4 Nm an und schließen Sie anschließend die seriellen Kommunikationskabel sicher an.
