Beschreibung

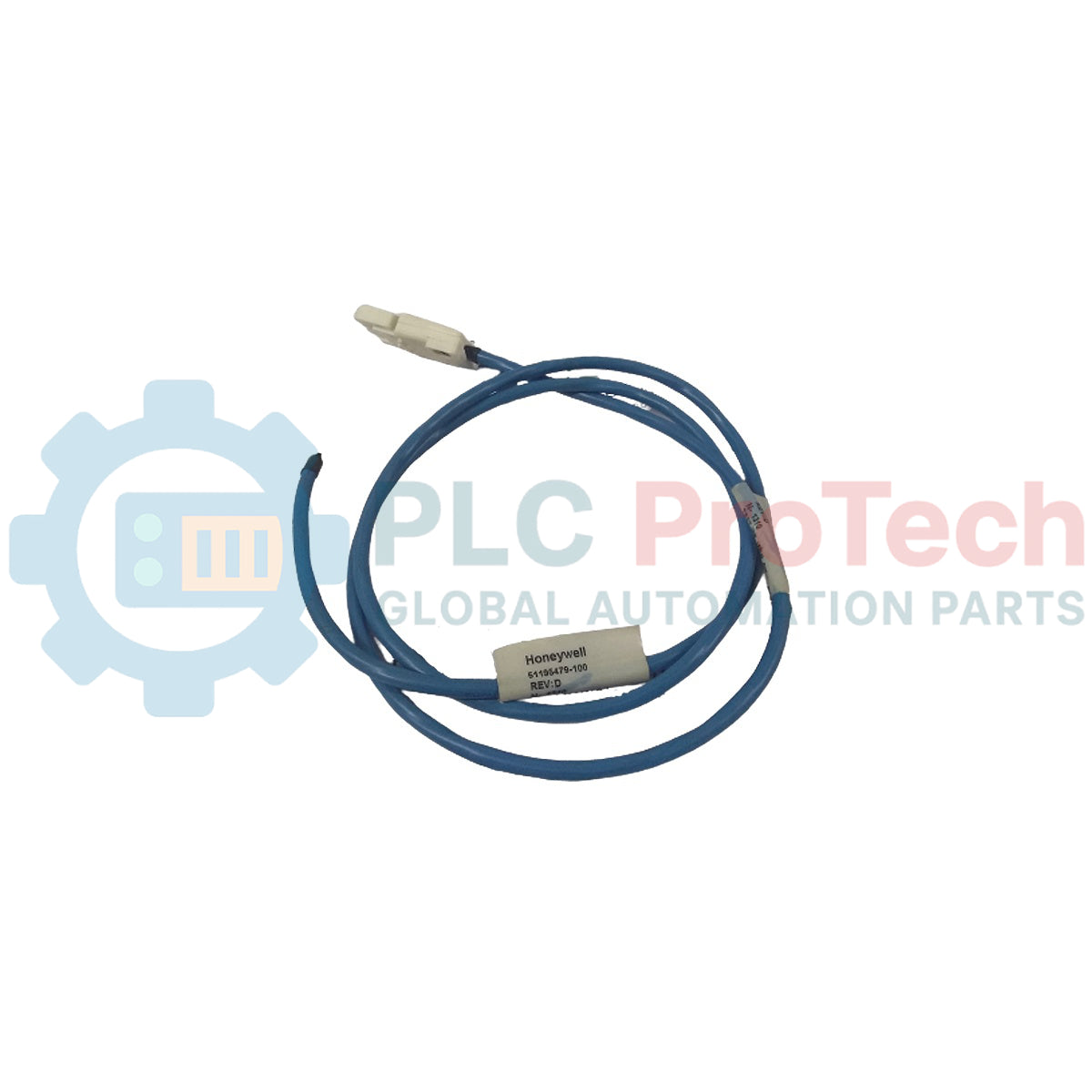

Das Honeywell 51195479-100 gewährleistet zuverlässige Datenübertragungswege in kritischen Industrienetzwerken und robuste Punkt-zu-Punkt-Verbindungen innerhalb von Honeywell-Steuerungstopologien. Dieses I/O-Link-Schnittstellenkabel in Industriequalität verbindet Eingabe-/Ausgabeprozessoren (IOP) mit I/O-Link-Protektoren und sorgt so für störungsfreie Signalwege und deterministische Kommunikation in Prozessumgebungen mit hohen Zuverlässigkeitsanforderungen. Das Kabel wurde mit einer leistungsstarken Abschirmung entwickelt, die Umgebungsrauschen unterdrückt und Signalverfälschungen über lange Kabelstrecken in komplexen Energie- und Prozessumgebungen verhindert.
Merkmale
-
Hochdichte Doppelabschirmung: Mit einer optimierten Ummantelung aus Aluminiumfolie und verzinntem Kupfergeflecht zur Verringerung hochfrequenter EMI/RFI-Störungen.
-
Robuster Mantel: Mit einem chemikalienbeständigen Außenmantel, der die Innenleiter vor Industriemitteln, Feuchtigkeit und mechanischem Abrieb schützt.
-
Präzise werkseitige Anschlüsse: Mit robusten Steckverbindern ausgestattet, die einen elektrischen Kontakt mit geringem Widerstand und eine mechanische Zugentlastung gewährleisten.
-
Systemkompatibilität: Vollständig für den Einsatz in Verbindung mit Honeywell UCN- und I/O-Link-Schutzbaugruppen zertifiziert.
Anwendungen
- Infrastruktur für verteilte Steuerungssysteme Honeywell TDC 3000 und Experion PKS.
- Verbindung redundanter I/O-Prozessoren mit Klemmenblöcken und Schutznetzwerken.
- Petrochemische Anlagen, Wasseraufbereitungsanlagen und Leitstände für die Stromerzeugung.
Technische Spezifikationen
| Parameter |
Spezifikationswert |
| Hersteller |
Honeywell |
| Modellnummer |
51195479-100 |
| Kabelfunktion |
I/O-Link-Schnittstellenkabel |
| Systemkompatibilität |
Honeywell TDC 3000 Series / Experion PKS |
| Schnittstellenunterstützung |
Integration des I/O-Link-Protektors |
| Abschirmungsarchitektur |
Doppellagige Aluminiumfolie und verzinntes Kupfergeflecht (100 % Abdeckung) |
| Herkunftsland |
Vereinigte Staaten |
| Versandgewicht (berechnet) |
2.0 kg (4.4 lbs) |
| Paketabmessungen (berechnet) |
35.0 cm x 35.0 cm x 12.0 cm |
Alternative Modelle & Kompatibilität
Das Modell 51195479-100 wurde speziell für Steuerungsarchitekturen mit den standardmäßigen Honeywell-I/O-Link-Protokollen entwickelt. Es dient als direkter Ersatz für abgenutzte oder beschädigte Kabel mit identischer Längenangabe. Überprüfen Sie beim Einsatz redundanter Steuerungen, ob die Kabelstränge des primären (A) und sekundären (B) Systems hinsichtlich physischer Eigenschaften und Abschirmungsspezifikationen übereinstimmen, um Zeitversatz oder Unterschiede bei der Signalabschwächung auszuschließen.
Anwendungsfallen und technische Hinweise
Um die Signalintegrität langfristig zu gewährleisten, darf der Biegeradius bei der Installation niemals weniger als das Zehnfache des Kabelaußendurchmessers betragen. Bei Unterschreitung dieses Grenzwerts besteht die Gefahr, dass die interne Folienschirmung bricht, wodurch die Störfestigkeit unmittelbar beeinträchtigt wird. Verlegen Sie I/O-Link-Kabel außerdem getrennt von Hochspannungs-Wechselstromkabeln und leistungsstarken Umrichter-Ausgangsleitungen in Kabeltrassen, um induktive Störeinstrahlung zu verhindern.
Tipps für Inbetriebnahme und Verdrahtung
Stellen Sie bei der Inbetriebnahme sicher, dass die Erdungsklemmen der angeschlossenen I/O-Link-Protector-Module mit einer dedizierten, niederohmigen, sauberen Instrumentenerde verbunden sind. Fehlerhafte oder hochohmige Erdungspfade können Gleichtaktrauschen verursachen, sodass das DCS sporadische Fehler vom Typ „I/O Link Loss“ oder Paketverluste registriert. Reinigen Sie die Kontakte des Steckers vor dem endgültigen Einstecken mit einem rückstandsfreien Elektronikreiniger.
Installationsrichtlinien
KRITISCHE WARNUNG
Trennen Sie alle zugehörigen DCS-I/O-Karten und Link-Protector-Module von der Stromversorgung, bevor Sie das I/O-Link-Kabel anschließen oder trennen. Das Anschließen oder Trennen von Kommunikationsschnittstellen unter aktiver Last kann Spannungsspitzen verursachen, die zu Hardwareschäden oder Störungen der CPU führen können.
1
Verlegen Sie das Kabel vorsichtig durch die vorgesehenen Kabeltrassen für Niederspannung und vermeiden Sie scharfe Knicke und Stellen, an denen das Kabel gequetscht werden könnte.
2
Richten Sie die Kodierungen des Steckers korrekt an der Buchse der I/O-Link-Protector-Baugruppe aus.
3
Sichern Sie die Verriegelungen oder Gewindeschrauben am Steckergehäuse, damit sie sich durch Vibrationen nicht lösen.
4
Führen Sie vor dem Start des Gesamtsystems eine Durchgangs- und Schleifendiagnose am Haupt-DCS-Terminal durch.
