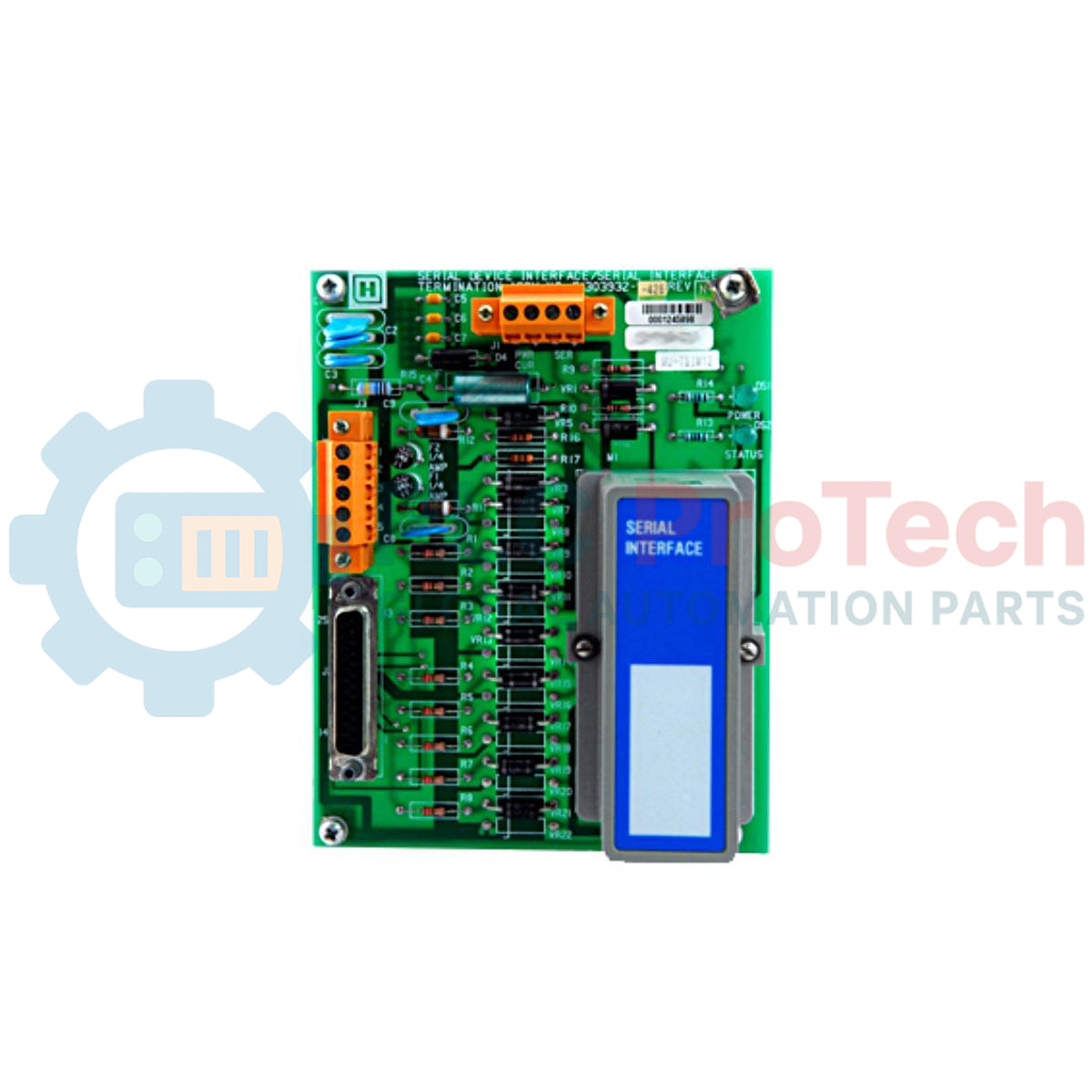

Honeywell 51303932-476 Serielle Schnittstelle Modbus EIA-232 FTA

Nur noch 4 Artikel auf Lager verfügbar

Hersteller: Honeywell
Produkt-Nr.: 51303932-476
Herkunftsland:Vereinigte Staaten
Produkttyp: Serielle Schnittstellenmodule
Zahlung: T/T, Western Union
Gewicht: 320g
Abmessungen: 15,2 cm x 12,0 cm x 8,2 cm
Versandhafen: Xiamen
Garantie: 12 Monate

Beschreibung

Die Honeywell 51303932-476 bietet eine zuverlässige industrielle Kommunikationsverbindung und dient als dedizierte serielle Schnittstelle Modbus EIA-232 Field Termination Assembly (FTA) innerhalb integrierter Honeywell-Steuerungsarchitekturen. Dieses hochzuverlässige Modul ermöglicht eine nahtlose Punkt-zu-Punkt-Kommunikation zwischen Honeywell-Steuerungsnetzwerken (wie TDC 3000 und Experion-Systemen) und externen Modbus-kompatiblen Subsystemen. Durch die Verwendung standardisierter serieller Schichten gewährleistet es eine deterministische Registerzuordnung und eine robuste Datenübertragung für kritische Prozessautomatisierungsanwendungen.

Hauptmerkmale

Protokollkonformität: Unterstützt standardmäßig die Modbus-RTU/ASCII-Protokolle für eine konsistente Integration von Systemen anderer Hersteller.
Physikalische Schnittstelle: Entspricht den elektrischen Standards EIA-232 (RS-232) und ist für dedizierte Punkt-zu-Punkt-Kommunikation optimiert.
Duale Anschlussinfrastruktur: Ausgestattet mit einem DB25-Anschluss und Klemmleisten mit Druckklemmen, um standortspezifischen Verdrahtungsstandards zu entsprechen.
Einkanalige galvanische Trennung: Ein dedizierter Einkanalpfad optimiert den Datendurchsatz und begrenzt gleichzeitig die Ausbreitung elektrischer Störungen.

Industrielle Anwendungen

Anbindung verteilter Leitsysteme (DCS) an externe speicherprogrammierbare Steuerungen (SPS).
Anbindung entfernter Gaschromatografen, Durchflussmesser und Analysegeräte an die zentrale Leitwarte.
Integration von Schwingungsüberwachungssystemen für schwere Maschinen und Überwachungsgeräten für die Energieverteilung in bestehende Steuerungsarchitekturen.

Technische Spezifikationen

Parameter	Spezifikationswert
Hersteller	Honeywell
Modellnummer	51303932-476
Produkttyp	Serielle Schnittstelle Modbus EIA-232 FTA
Schnittstellenstandard	EIA-232 (RS-232)
Anzahl der Kanäle	1 Kanal
Anschlusstypen	DB25- oder Klemm-Schraubanschlüsse
Klassifizierung der Modulgröße	Größe A (6 Zoll / 152 mm)
Abmessungen	15,2 cm x 12,0 cm x 8,2 cm
Nettogewicht	0,32 kg
Versandgewicht (berechnet)	1,50 kg

Technische Feldnotizen

Alternative Modelle und Kompatibilität

Das 51303932-476 entspricht dem Standard-Formfaktor für Field Termination Assemblies der Baugröße A in Honeywell-Installationen mit Serial Interface Module (SIM). Es dient als direkt pinkompatible Einheit für ältere serielle Konfigurationen. Prüfen Sie jedoch beim Hot-Swapping älterer Versionen der SI-Platine stets die korrekte Ausrichtung der Modul-Jumper-Konfiguration.

Typische Anwendungsfehler und Störfestigkeit

Da EIA-232 unsymmetrische Signale verwendet, die auf eine gemeinsame Masse bezogen sind, ist es äußerst anfällig für Erdschleifenströme und elektromagnetische Störungen (EMI). Halten Sie die Kabellänge unter 15 Metern (50 Fuß) und stellen Sie sicher, dass die Abschirmung nur an einem Ende geerdet ist, um mögliche Erdschleifen zwischen der FTA und externen Slave-Knoten zu verhindern.

Tipps für Inbetriebnahme und Verdrahtung

Beachten Sie bei Verwendung der Schraubklemmen die Pinbelegung genau, um Signalerde und Schutzerde voneinander zu trennen. Wenn ständig Kommunikations-Timeouts auftreten (Modbus-Code 4 oder allgemeine Rahmenfehler), prüfen Sie, ob Ihr externes Peripheriegerät eine Nullmodem-Konfiguration (vertauschte RX/TX-Pins) anstelle einer 1:1-Pinbelegung benötigt.

Installationsrichtlinien

KRITISCHER WARNHINWEIS: Schalten Sie alle Stromquellen ab, die das Hostsystem und die Schnittstellen-Racks versorgen, bevor Sie die Field Termination Assembly einsetzen, entfernen oder verdrahten. Eine unzureichende galvanische Trennung der Stromversorgung kann zu Systemschäden oder einer unerwarteten Unterbrechung des Betriebs des Steuerbusses führen.

Befestigen Sie die Platine der Baugröße A sicher am vorgesehenen Gehäusechassis mithilfe der integrierten Montageführungen.

Wählen Sie entweder den DB25-Steckverbinder oder die Schraubklemmenleiste für die serielle Schnittstellenverbindung. Schließen Sie Signale nicht gleichzeitig an beide Anschlüsse an.

Verbinden Sie die Abschirmung des Kommunikationskabels direkt mit der Schirmanschlussklemme, um hochfrequente Störungen aus der Umgebung zu minimieren.

Stellen Sie die Stromversorgung der Schnittstellen-Racks wieder her und konfigurieren Sie die entsprechenden Modbus-Register an der Host-Konsole, um die Kommunikation herzustellen.

Key Features:

#Serial Interface Modules

Kann ich sowohl den DB25-Anschluss als auch die Kompressionsterminals gleichzeitig verwenden?

Nein. Die DB25- und Kompressionsterminalanschlüsse teilen sich denselben physischen Kanal. Das gleichzeitige Anschließen von Geräten an beide Anschlüsse führt zu Signalstörungen und verhindert eine stabile Kommunikation.

Wie lang darf das Kabel maximal bei dieser EIA-232-Schnittstelle sein?

Gemäß dem EIA-232-Standard sollte die Kabellänge ohne Inline-Verstärker oder aktive Signalverlängerungen auf maximal 15 Meter (50 Fuß) begrenzt sein.

Benötigt dieses Modul eine externe Stromversorgung?

Nein. Das FTA bezieht seine benötigte Betriebsenergie über die nativen Busverbindungen vom hostseitigen Honeywell Serial Interface Module (SIM).
