Beschreibung

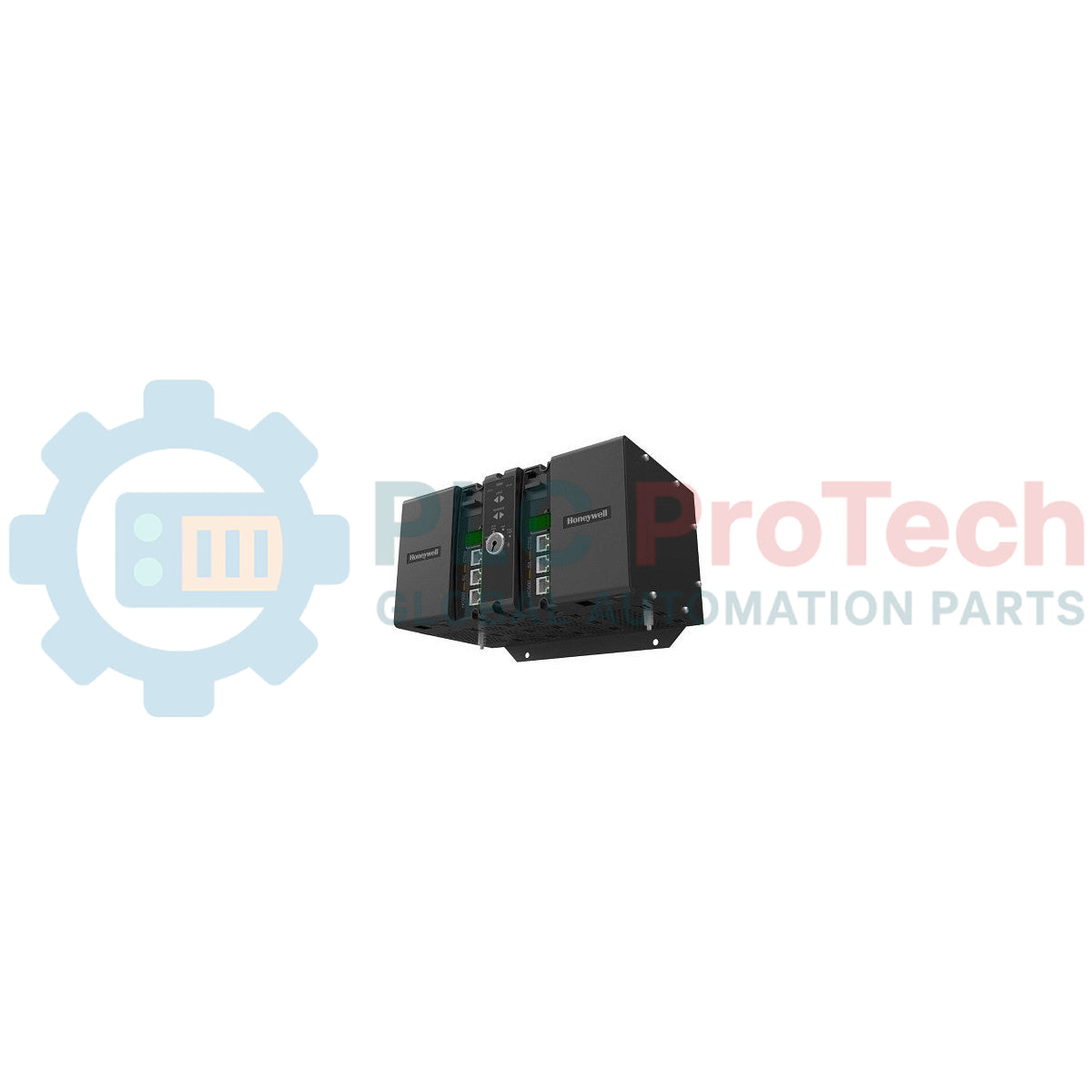

Als zentrale Verarbeitungseinheit für die Controller-Systeme ControlEdge 900 und HC900 führt das Modul Honeywell 900C75S-0560 kritische Prozesssteuerungs- und Logikroutinen in automatisierten Industrieumgebungen aus. Dieses CPU-Modul verarbeitet komplexe analoge Regelkreise, sequenzielle Abläufe und schnelle Logikberechnungen. Dank hochzuverlässiger Diagnosefunktionen und Redundanzpfaden auf Hardwareebene reduziert es ungeplante Ausfallzeiten in anspruchsvollen Infrastrukturanlagen.
Funktionen
- Erweiterte Logikverarbeitungsfunktionen für komplexe Algorithmus- und Schleifenberechnungen.
- Direkte Kompatibilität mit redundanten Hochverfügbarkeits-Hardwarekonfigurationen.
- Integrierte Kommunikationsfunktionen zur Unterstützung mehrerer gleichzeitiger Modbus- und Host-Verbindungen.
- Echtzeitdiagnose zur kontinuierlichen Auswertung von Prozessregistern und Parametern der Umgebungshardware.
- Chassisbasierte Installation zur schnellen Integration in physische Steckplätze und Synchronisierung der Logik.
Anwendungen
- Verbrennungssteuerung, Brennermanagementsysteme (BMS) und Kesselanwendungen.
- Wasseraufbereitung, Verteilungsnetze und Verarbeitungsinfrastruktur.
- Petrochemische Verarbeitungsanlagen und Lagereinrichtungen.
- Automatisierung von Wärmebehandlungs- und Glühöfen.
Technische Daten
| Hersteller |
Honeywell |
| Modellnummer |
900C75S-0560 |
| Serie |
ControlEdge 900 / HC900 |
| Modultyp |
Controller-CPU-Modul |
| Redundanzunterstützung |
Unterstützt (erfordert die Einrichtung eines passenden redundanten Paars) |
| Betriebstemperatur |
0 bis 60 °C |
| Lagertemperatur |
-40 bis 85 °C |
| Relative Luftfeuchtigkeit |
5 % bis 95 % relative Luftfeuchtigkeit (nicht kondensierend) |
| Versandgewicht (berechnet) |
2,0 kg |
Verbindungen und Schnittstellen
| Portverbindung |
Funktionale Zuordnung |
| Ethernet-Port 1 (RJ-45) |
Host-Kommunikations- und Modbus-TCP-Server/Client-Schnittstelle |
| Ethernet-Port 2 (RJ-45) |
Redundante Controller-Verbindung / Dediziertes Peer-to-Peer-Netzwerk |
| Serielle Schnittstelle S1 |
Serielle RS-485-Modbus-RTU-Netzwerkverbindung |
| Serielle Schnittstelle S2 |
RS-232-Konfiguration / Programmieranschluss des Konfigurationstools |
Alternative Modelle und Kompatibilität
Der 900C75S-0560 ist funktionskompatibel mit früheren C75S-Hardwarekonfigurationen. Bei der Implementierung in einer dual-redundanten Rack-Baugruppe müssen sowohl die aktiven als auch die Reserve-CPU-Module dieselbe Firmware ausführen. Der Versuch, Module mit nicht übereinstimmenden Firmwareversionen zu synchronisieren, führt zu Kommunikationssperren und verhindert die Sicherheitsmechanismen für die Controller-Umschaltung auf das Ersatzsystem.
Typische Anwendungsfehler und technische Hinweise
Stellen Sie sicher, dass das Kühlkonzept Ihres Automatisierungsschranks Umgebungstemperaturen unter 60 °C gewährleistet. Übermäßige thermische Belastungen des CPU-Moduls können die Prozessorzuverlässigkeit beeinträchtigen und automatische thermische Neustarts auslösen. Zwischen den Controller-Racks muss ein vertikaler Mindestabstand von 50 mm eingehalten werden, um eine ordnungsgemäße konvektive Wärmeübertragung zu ermöglichen.
Tipps für Inbetriebnahme und Verdrahtung
Verwenden Sie für Ethernet-Verbindungen geschirmte Twisted-Pair-Kabel (STP) der Kategorie 5e oder 6. Verlegen Sie Ethernet-Leitungen nicht parallel zu Hochspannungsleitungen für die Motorsteuerung oder Stromkreisen, da elektromagnetische Störungen (EMI) Paketverluste verursachen und in synchronisierten Netzwerken fälschlicherweise eine CPU-Umschaltung auf das Ersatzsystem auslösen können.
Installationsrichtlinien
KRITISCHE WARNUNG: Trennen und entladen Sie die gesamte Stromversorgung der Rack-Backplane vollständig, bevor Sie das CPU-Modul einsetzen oder entfernen. Das Einsetzen dieser Prozessorkarte im laufenden Betrieb in ein nicht redundantes Rack kann zu schweren Schäden an den internen Kontaktbahnen führen.
1
Stellen Sie sicher, dass der hintere Backplane-Steckplatz sauber und staubfrei ist und keiner der Steckerstifte am Modul verbogen ist.
2
Richten Sie die Kartenführungen an der vorgesehenen Steckplatzführung im Gehäuse aus und schieben Sie die Einheit hinein, bis sie bündig an den Steckverbindern anliegt.
3
Ziehen Sie die oberen und unteren Befestigungsschrauben fest, um einen ordnungsgemäßen Erdungskontakt und eine mechanische Schwingungsisolierung sicherzustellen.
