Beschreibung

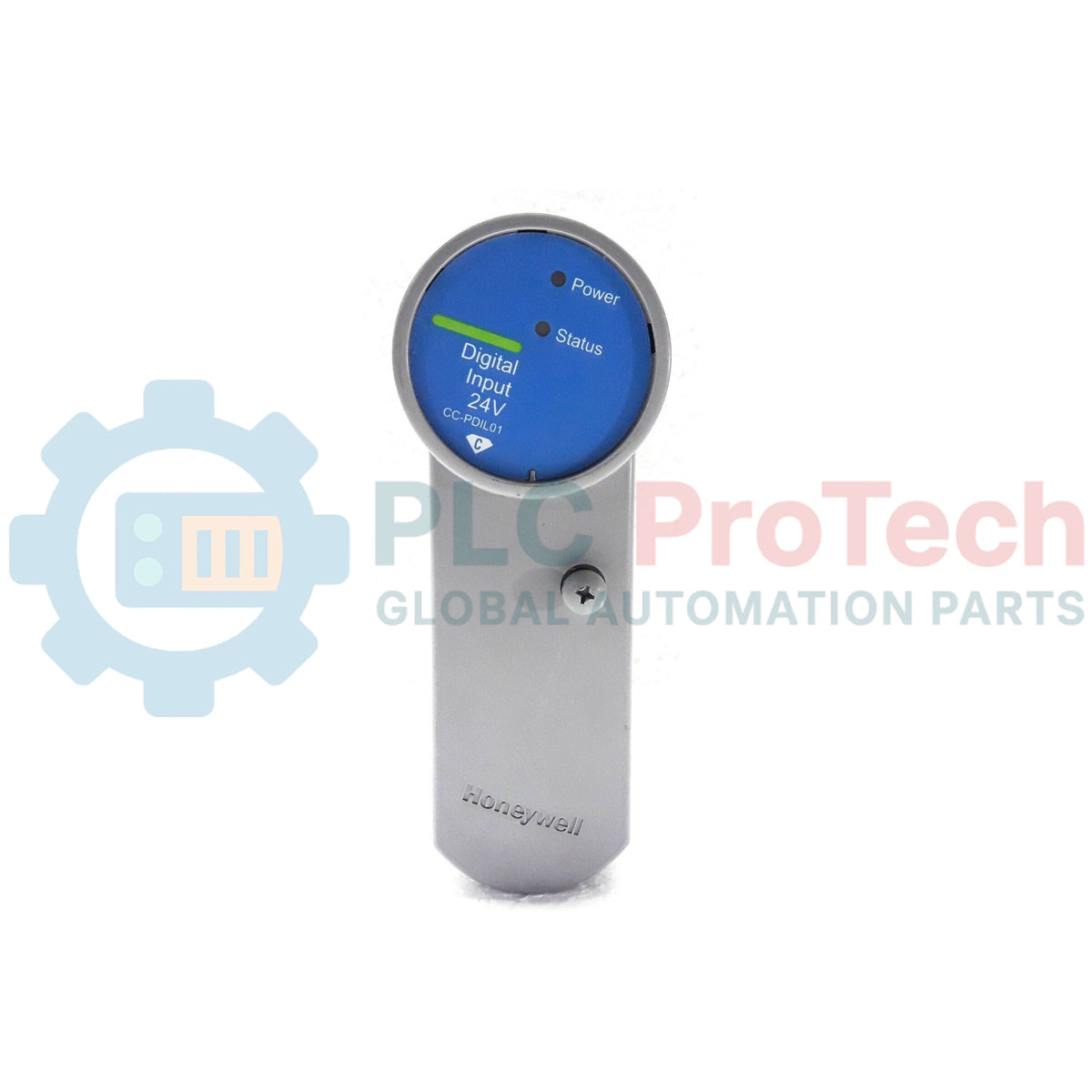

Die Verarbeitung von Feldstatussignalen in der Experion-C300-Plattform erfordert hochdichte, zuverlässige Schnittstellenhardware. Genau das bietet das Honeywell CC-PDIL01. Dieses digitale Niederspannungseingangsmodul der Series C verfügt über 32 Eingangskanäle zur Erfassung diskreter 24-VDC-Signale von Feldgeräten wie Endschaltern, Drucktastern und Hilfskontakten. Das CC-PDIL01 wurde für die nahtlose Integration in die Series-C-Eingangs-/Ausgangs-Abschlussbaugruppe (IOTA) entwickelt, verarbeitet schnelle Zustandsänderungen und überträgt Statusmeldungen über die I/O-Verbindung direkt an den C300-Controller. Sein robustes Design minimiert Signalverluste und bietet eine hohe elektromagnetische Störfestigkeit, sodass ein stabiler Betrieb in anspruchsvollen Industrieumgebungen gewährleistet ist.
Merkmale
-
Hochdichte Architektur: 32 diskrete Eingangskanäle in einem einzigen kompakten Series-C-Modulformat zur optimalen Nutzung des Schaltschrankplatzes.
-
Standardisierte Spannungskompatibilität: Speziell für digitale Signale mit einer Nennspannung von 24 VDC ausgelegt und damit auf die Anforderungen industrieller Feldgeräte abgestimmt.
-
IOM-Blockkonfiguration: Arbeitet als DI-24-Block und ermöglicht die standardmäßige Programmierung und Diagnoseintegration in Experion Control Builder.
-
Galvanische Trennung: Bietet robuste Isolationsbarrieren, um empfindliche Elektronik auf der Steuerungsseite vor elektrischen Überspannungen und transienten Störungen auf der Feldseite zu schützen.
-
Austausch im laufenden Betrieb: Kann unter Spannung ausgetauscht werden, ohne den Betrieb benachbarter aktiver I/O-Module auf demselben Träger zu unterbrechen.
Anwendungen
-
Öl- und Gasraffinerien: Überwachung von Ventilendschaltern, Prozessverriegelungen und Statusmeldungen von Notabschaltinitiatoren.
-
Chemische Prozessanlagen: Anbindung von diskreten Sicherheitsschaltern, Füllstandsschaltern und lokalen Bedienfeldern.
-
Stromerzeugungsanlagen: Überwachung von Hilfsrelaiskontakten, Leistungsschalterstatus und Eingängen zur Aufzeichnung von Ereignisfolgen.
-
Wasser- und Abwasseraufbereitung: Erfassung von Pumpenbetriebszuständen, Ventilstellungen und digitalen Zustandsänderungen von Durchflussschaltern.
Technische Spezifikationen
| Parameter |
Spezifikationswert |
| Hersteller |
Honeywell |
| Modellnummer |
CC-PDIL01 |
| Modulserie |
Series C I/O |
| Modultyp |
Digitaleingangsmodul (24 VDC) |
| IOM-Blockzuordnung |
DI-24 (Niederspannungs-Digitaleingang) |
| Anzahl der Kanäle |
32 Kanäle |
| Nenneingangsspannung |
24 VDC |
| PMIO-Kompatibilitätsäquivalent |
DI oder DI24V |
| Betriebstemperatur |
0 bis 60 °C (Standard-Umgebungstemperatur im Schaltschrank) |
| Relative Luftfeuchtigkeit |
5 % bis 95 % relative Luftfeuchtigkeit (nicht kondensierend) |
| Ursprungsland |
Vereinigte Staaten |
| Versandgewicht (berechnet) |
2,00 kg / 4,41 lbs |
| Paketabmessungen (berechnet) |
250 x 160 x 85 mm / 9,8 x 6,3 x 3,3 Zoll |
Empirische technische Erkenntnisse
Alternative Modelle & Kompatibilität
Das Modul CC-PDIL01 ist für die Montage auf bestimmten Series C Input Output Termination Assemblies (IOTAs) ausgelegt, z. B. den 32-Kanal-Digitaleingangs-IOTAs CC-TDIL01 (ohne Schutzlackierung) oder CC-TDIL11 (mit Schutzlackierung). Bei der Migration älterer Experion-Systeme ist das CC-PDIL01 ein funktionales direktes Ersatzmodul der Series C für die älteren DI24V-Karten auf PMIO-Basis und bietet eine deutlich geringere Baugröße sowie eine verbesserte Diagnose der Rückwandplatine. Stellen Sie sicher, dass die Version Ihres Experion-Systems der mindestens erforderlichen Firmwareversion des C300-Controllers entspricht oder diese überschreitet, damit dieser das Modul ordnungsgemäß erkennen und konfigurieren kann.
Anwendungsfehler und technische Hinweise
Ein häufig vor Ort auftretendes Problem sind Erdschleifen auf der Feldseite. Da die 32 Kanäle auf der IOTA gemeinsame Rückleiter haben, kann die Verwendung mehrerer unabhängiger, nicht isolierter externer 24-VDC-Netzteile zu Ausgleichsströmen und einer fehlerhaften Kanalaktivierung führen. Es wird dringend empfohlen, die Stromversorgung der Stromkreise aus einer zentralen, redundanten 24-VDC-Versorgung abzuleiten. Achten Sie außerdem bei der Installation des Moduls in Umgebungen mit starken Vibrationen darauf, die Befestigungsschrauben am Kunststoffgehäuse exakt mit dem von Honeywell vorgegebenen Drehmoment (0,5 Nm) anzuziehen, um Mikro-Unterbrechungen an den Kartenrandsteckverbindern der IOTA zu verhindern.
Tipps zu Inbetriebnahme und Verdrahtung
Prüfen Sie während der Inbetriebnahme den im Experion Control Builder eingestellten Parameter für die Eingangsfilterzeit (Entprellzeit). Der Standardwert filtert möglicherweise das Kontaktprellen älterer mechanischer Endschalter nicht heraus, was zu hochfrequenten Zustandsänderungen im Alarmprotokoll führen kann. Eine Anpassung der Softwarefilterzeit auf 10–20 Millisekunden behebt dieses Problem in der Regel, ohne kritische Prozessverzögerungen zu verursachen. Bei der Fehlersuche an der Verdrahtung zeigen die LEDs an der Vorderseite des Moduls den Status an: Eine dauerhaft grün leuchtende OK-LED bestätigt die erfolgreiche Kommunikation über die Rückwandplatine, während eine blinkende gelbe oder rote LED auf einen lokalen Hardwarefehler oder eine Konfigurationsabweichung hinweist.
Installationsrichtlinien
KRITISCHE WARNUNG: Vergewissern Sie sich vor der Installation, dem Ausbau oder Wartungsarbeiten am Modul CC-PDIL01, dass alle 24-VDC-Feldinstrumenten-Stromkreise, die in die jeweilige IOTA eingespeist werden, vollständig spannungsfrei geschaltet wurden. Werden externe Feldstromquellen nicht isoliert, kann es zu Lichtbogenbildung, Schäden an der physischen Goldbeschichtung der Kartenrandkontakte oder zum Auslösen unbeabsichtigter Anlagenverriegelungen kommen.
1
Stellen Sie sicher, dass die Series C IOTA (z. B. CC-TDIL01) sicher an der Führungsschiene des Schaltschranks montiert und ordnungsgemäß geerdet ist.
2
Richten Sie die Kunststoffführungsschienen des Moduls CC-PDIL01 an den vertikalen Kunststoffführungskanälen auf der IOTA-Platine aus.
3
Schieben Sie das Modul mit gleichmäßigem, kräftigem Druck nach unten, bis der Kartenrandstecker vollständig in der IOTA-Buchse sitzt.
4
Ziehen Sie die beiden Befestigungsschrauben oben und unten an der Modulabdeckung handfest an. Nicht zu fest anziehen.
5
Legen Sie die Feldversorgung an, prüfen Sie, ob das Modul ordnungsgemäß hochfährt, und überwachen Sie die vorderen Status-LEDs auf Normalbetrieb.
