Beschreibung

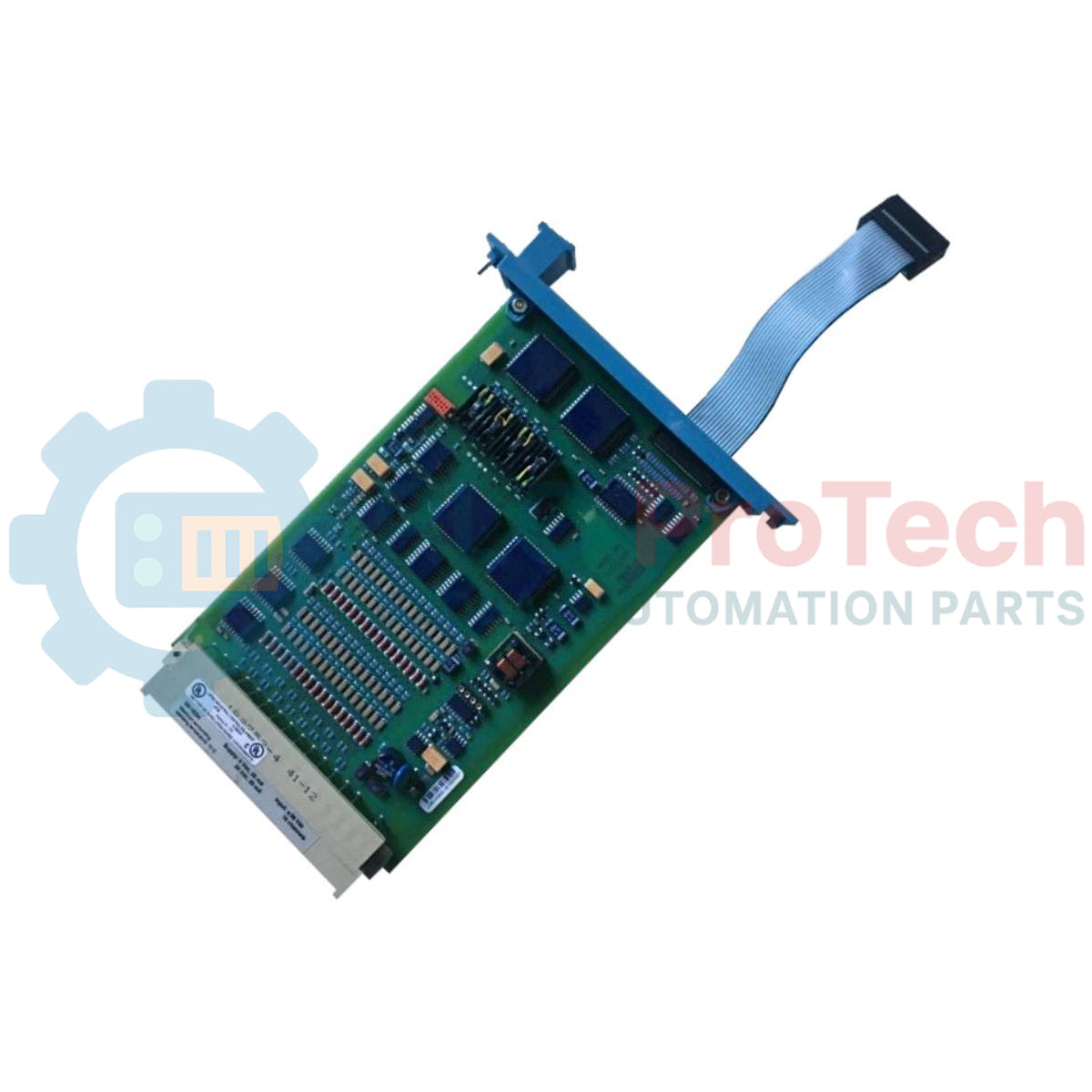

Die Hauptaufgabe des Analogeingangsmoduls Honeywell SAI-1620M besteht darin, kritische Feldsensorsignale in industriellen Sicherheitssystemen mit hoher Integrität zu verarbeiten. Das für den Einsatz in der Safety-Manager-Architektur (SM) ausgelegte Sicherheitsmodul mit hoher Kanaldichte kann bis zu 16 analoge Eingangskanäle aufnehmen und die Spannungen von Feldtransmittern in präzise digitale Signale für den Sicherheitsprozessor umwandeln. Da das Honeywell SAI-1620M für sicherheitskritische Umgebungen entwickelt wurde, verfügt es über umfassende interne Diagnosen und Kanaltrennung, um strenge internationale Normen für funktionale Sicherheit zu erfüllen. Das Modul arbeitet mit speziellen Feldanschlussbaugruppen (FTAs) zusammen, um die sichere Anbindung standardmäßiger Feldtransmitter zu ermöglichen.
Merkmale
-
Architektur mit hoher Kanaldichte: Verarbeitet gleichzeitig 16 sichere analoge Eingangssignale und spart so Platz im Schaltschrank.
-
Sicherheitszertifizierte Diagnose: Überwacht kontinuierlich interne Schaltungen, Referenzspannungen und Übersprechen, um einen ausfallsicheren Betrieb zu gewährleisten.
-
Messwert der externen Spannung: Bietet einen unabhängigen Rückmeldepfad (Bereich von 0 bis 4,1 V), um die Integrität der externen Feldschleifenverbindungen zu überprüfen.
-
Geringe Leistungsaufnahme: Nimmt nur minimalen Strom von der Rückwandplatine auf (35 mA an den 5-Vdc- und 35 mA an den 24-Vdc-Schienen), um die Wärmeentwicklung in geschlossenen Gehäusen zu begrenzen.
-
Robuster Spannungsschutz: Die integrierte Eingangsklemmung verarbeitet Eingangssignale bis zum absoluten Maximalwert von +/- 36 Vdc, ohne Schaden zu nehmen.
Anwendungen
- Notabschaltungssysteme (ESD) in Chemie- und Petrochemieanlagen.
- Überwachungs- und Erkennungsnetzwerke für Brand- und Gaserkennung (F&G).
- Kritische Steuerungssysteme für Brennermanagement (BMS).
- Hochdruckschutzsysteme (HIPPS), die eine sicherheitszertifizierte analoge Überwachung erfordern.
Technische Daten
| Parameter |
Spezifikationswert |
| Hersteller |
Honeywell |
| Modellnummer |
SAI-1620M |
| Modultyp |
Sicheres Analog-Eingangsmodul mit hoher Kanaldichte |
| Anzahl der Kanäle |
16 Eingangskanäle |
| Eingangsbereich |
0 bis 4,1 Vdc |
| Eingangsimpedanz |
> 1 MOhm |
| Auflösung des A/D-Wandlers |
12 Bit |
| Messabweichung des A/D-Wandlers |
+/- 1 LSB |
| Gesamtmessabweichung des Moduls |
< 0,25 % des Endwerts |
| Absoluter Maximalwert am Eingang |
+/- 36 Vdc |
| Übersprechen zwischen Kanälen |
> 60 dB |
| Messwert der externen Spannung |
0 bis 4,1 Vdc (Eingangswiderstand typischerweise 1 MOhm) |
| Systemstromversorgung |
5 Vdc, 35 mA und 24 Vdc, 35 mA |
| Physische Abmessungen |
4 HP (TE) Breite, 3U (HE) Höhe |
| Zertifizierungen und Zulassungen |
CE, TÜV, UL, CSA, FM (zugelassen für sicherheitsgerichtete Systeme) |
| Versandgewicht (berechnet) |
2,0 kg |
Erfahrungswerte aus der Entwicklung
Alternative Modelle & Kompatibilität
Das SAI-1620M ist für die Integration in Safety-Manager-Systeme optimiert und wird typischerweise mit speziellen Field Termination Assemblies (FTAs) zur Umwandlung von Stromkreissignalen kombiniert. Stellen Sie sicher, dass Ihre Safety-Manager-Firmwareversion vollständig mit den sicheren 12-Bit-Wandlungsroutinen dieser Kartenversion kompatibel ist. Bei älteren Versionen des Safety Managers oder FSC kann vor der Inbetriebnahme eine Aktualisierung der Konfigurationsdateidatenbank erforderlich sein.
Anwendungsfallen & technische Hinweise
Beachten Sie, dass der direkte Eingangsbereich des Moduls 0 bis 4.1 Vdc beträgt. Standardmäßige 4-20-mA-Feldkreise können nicht direkt mit dieser Modulkarte verdrahtet werden. Hierfür ist eine passende Anschlussbaugruppe erforderlich, die Stromkreissignale mithilfe präziser Shunt-Widerstände in Spannungssignale umwandelt. Werden die hoch verdichteten Eingangskanäle direkt an rohe 24-Vdc-Feldstromkreise angeschlossen, wird eine Überspannungsabschaltung des Kanals ausgelöst. Die Hardware ist jedoch bis zu +/- 36 Vdc vor Schäden geschützt.
Tipps zu Inbetriebnahme & Verdrahtung
Für einen zuverlässigen Betrieb des Sicherheitssystems sollten hochwertige Multipair-Kabelverbindungen mit niedriger Impedanz zwischen der E/A-Rückwandplatine und der externen FTA verwendet werden. Korrekte Erdungsbezüge sind entscheidend: Sorgen Sie für eine zuverlässige Trennung zwischen der gemeinsamen Masse des Sicherheitssystems und den Feldstromrückleitungen, um Gleichtaktrauschen auf den empfindlichen 12-Bit-A/D-Wandlungskanälen zu verhindern, das sporadische Diagnosemeldungen auslösen kann.
Installationsrichtlinien
KRITISCHE WARNUNG: GEFAHR FÜR DAS SICHERHEITSSYSTEM
Trennen Sie alle Feldprozesskreise und schalten Sie sie spannungsfrei. Trennen Sie außerdem die Stromversorgung des aktiven Baugruppenträgers, bevor Sie das SAI-1620M-Modul installieren oder ausbauen. Unsachgemäßes Hot-Swapping oder der Umgang mit sicherheitsgerichteten Steuerungen im laufenden Betrieb kann zu unbeabsichtigten Notabschaltungen der Anlage, schweren Prozessstörungen oder einer Beschädigung der Hardware führen.
1
Stellen Sie sicher, dass der Steckplatz der Zielkarte mit der im Safety-System-Builder definierten physischen Layoutkonfiguration übereinstimmt.
2
Schieben Sie die Modulkarte vorsichtig in die Führungen des Baugruppenträgers und prüfen Sie dabei, ob die Rückwandsteckverbinder korrekt ausgerichtet sind. Wenden Sie dabei keine Gewalt an.
3
Ziehen Sie die Verriegelungsschrauben an der Frontblende der Karte fest, um eine zuverlässige Erdungsverbindung zum Gehäuserahmen sicherzustellen.
4
Beobachten Sie die LED-Sequenzen beim Systemstart, um sicherzustellen, dass die Sicherheitsdiagnosen ohne Modulfehler durchlaufen.
