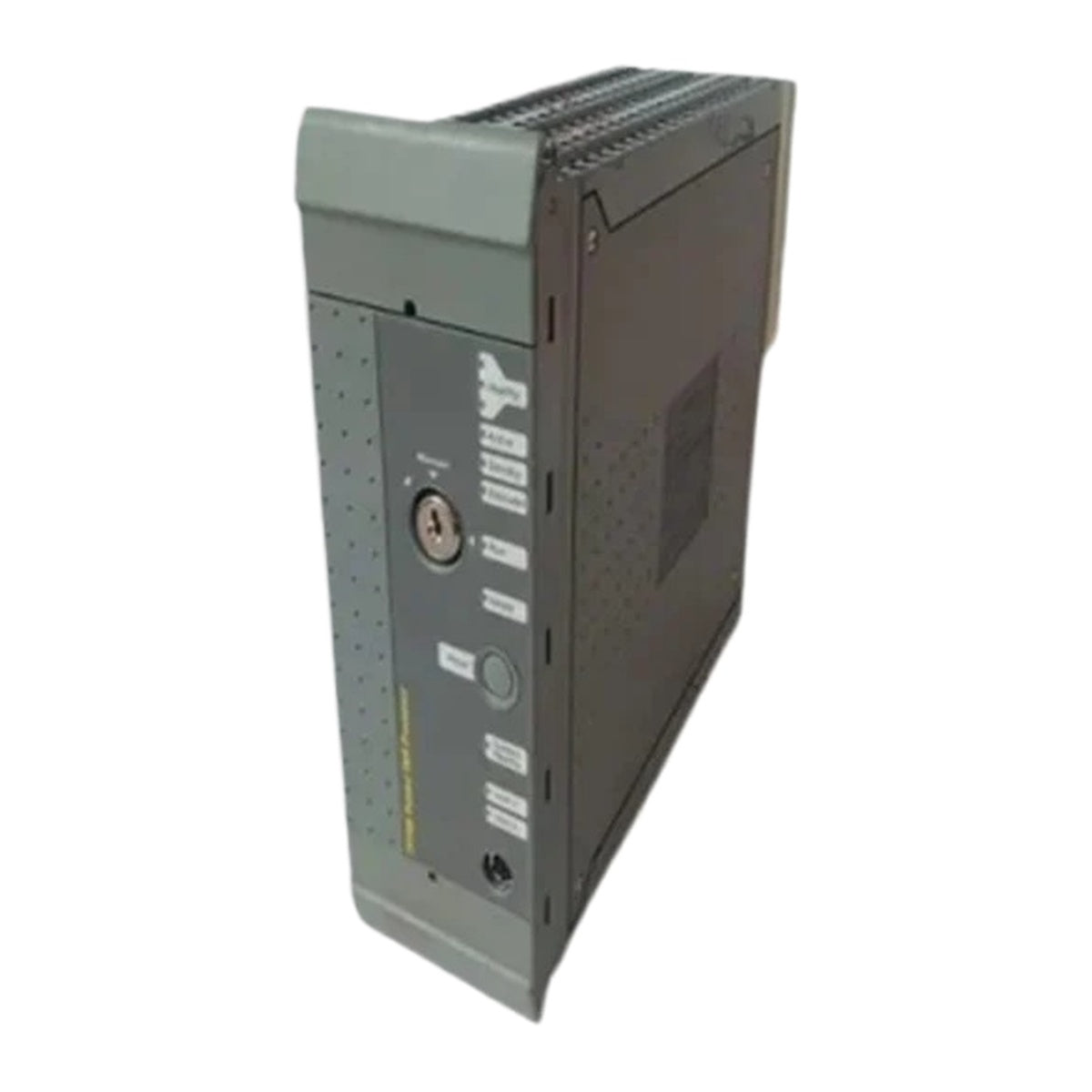

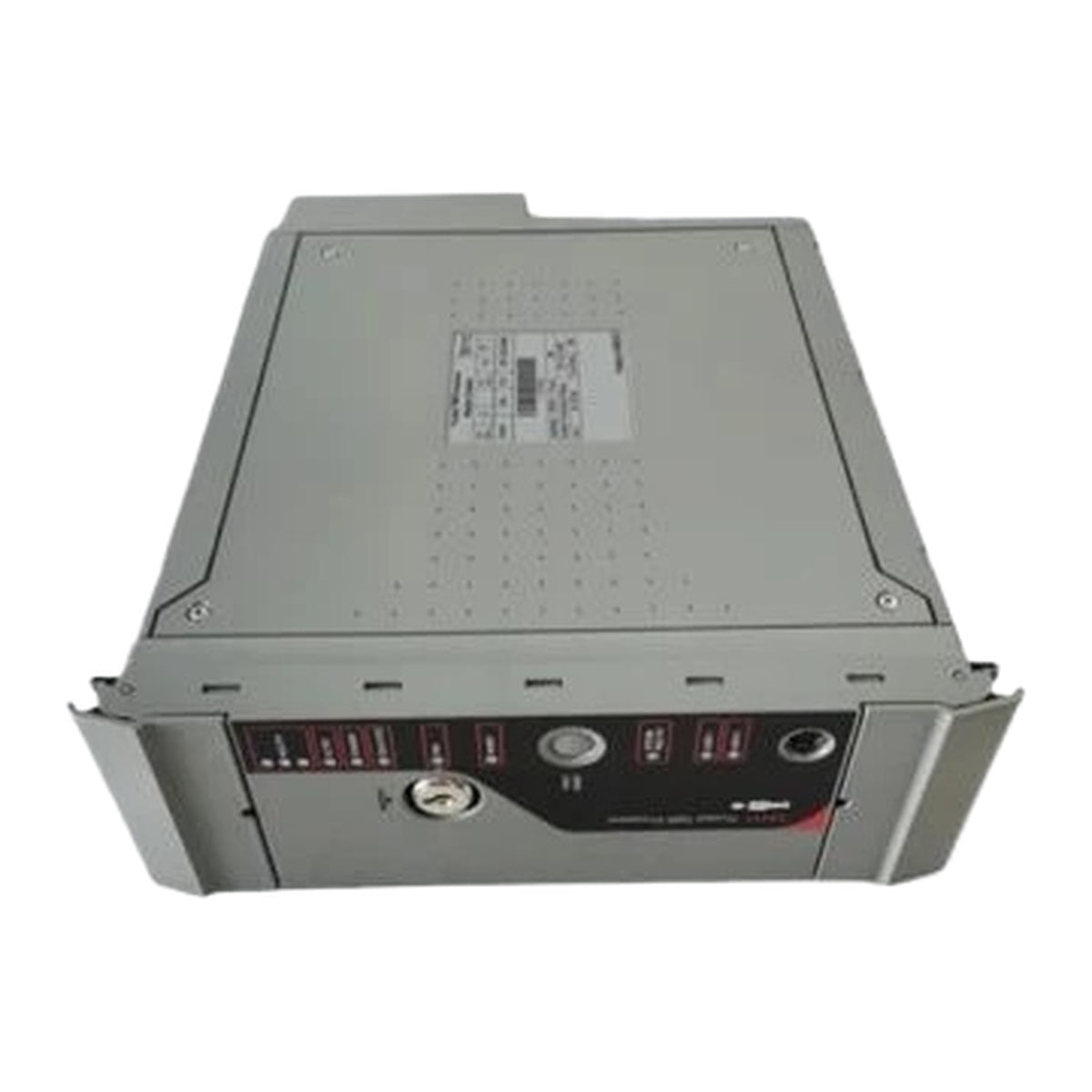

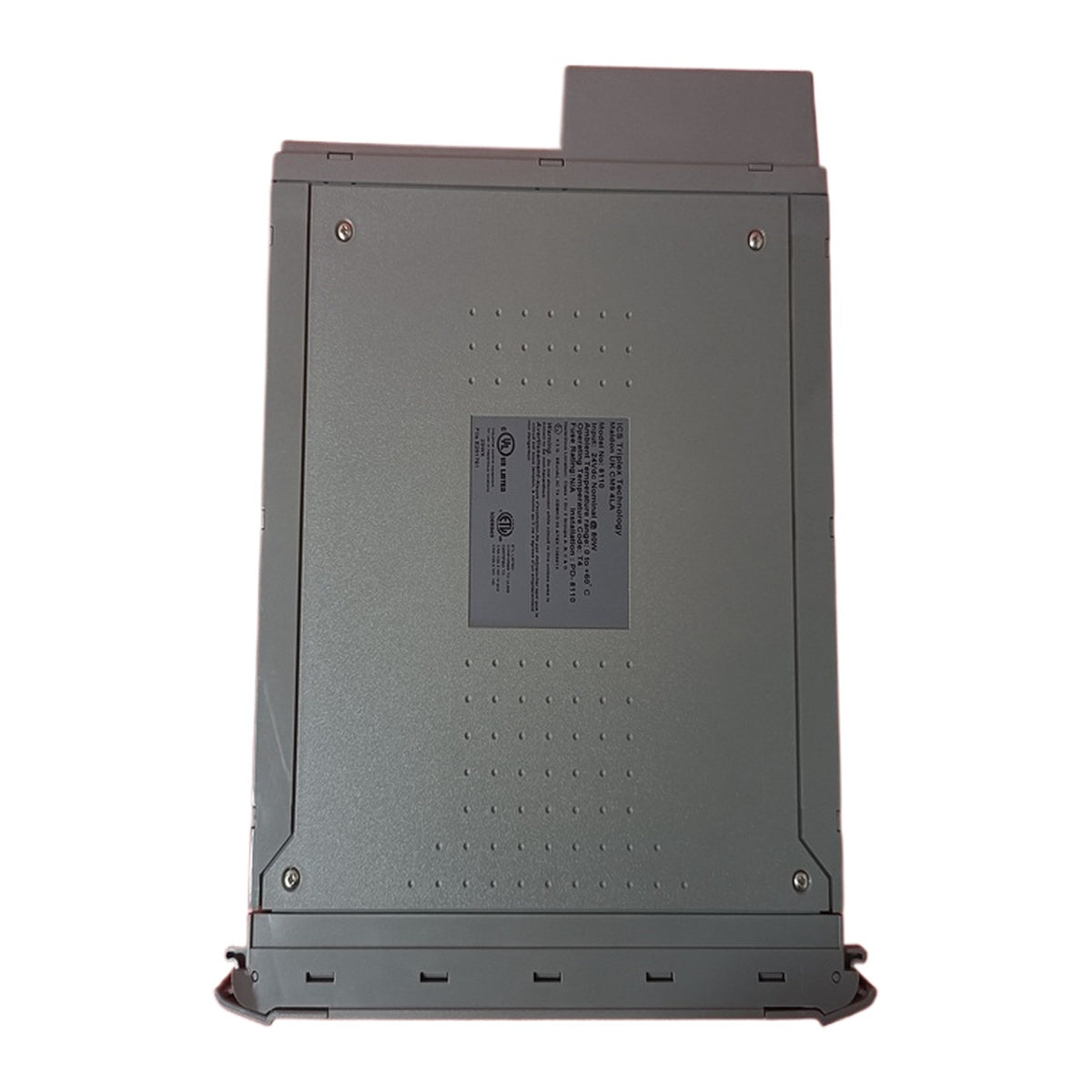

Der ICS Triplex T8110 ist eine zentrale Verarbeitungskomponente für hochintegre Automatisierungs- und Sicherheitsanwendungen innerhalb eines Trusted-Systems. Der ICS Triplex T8110 stellt umfassende Funktionen zur Systemsteuerung und -überwachung bereit und verarbeitet Eingangs- und Ausgangsdaten, die von verschiedenen analogen und digitalen E/A-Modulen über einen dreifach ausgeführten Intermodul-Kommunikationsbus empfangen werden. Dank einer dreifach modular redundanten Architektur im Gleichschritt eignet er sich für kritische industrielle Anwendungen, darunter Brand- und Gassteuerung, Notabschaltung, Überwachung und Steuerung sowie Turbinensteuerung.
Dedizierte Hardware- und Software-Testverfahren für eine schnelle Fehlererkennung und kurze Reaktionszeiten.
Automatische Fehlerbehandlung ohne Fehlalarme.
Fehlerhistorie mit Zeitstempel.
Austausch im laufenden Betrieb ohne erneutes Laden der Programme.
Vollständiger Satz an Programmiersprachen nach IEC 61131-3.
Statusanzeigen an der Frontseite zeigen den Zustand und Betriebsstatus des Moduls an.
RS232-Seriendiagnoseanschluss an der Frontseite zur Systemüberwachung, Konfiguration und Programmierung.
Relaiskontakte für Prozessorfehler und -ausfall im aktiven und Standby-Prozessor.
Anwendungen
Brand- und Gassteuerungssysteme
Notabschaltungssysteme (ESD)
Überwachung und Steuerung kritischer Prozesse
Turbinensteuerungssysteme
Technische Daten
Parameter
Spezifikation
Hersteller
ICS Triplex / Rockwell Automation
Spannungsbereich
20 V Gleichspannung bis 32 V Gleichspannung
Maximale Last
80 W
Wärmeabgabe
80 W
Kompatibles Chassis
T8100
Prozessortakt
100 MHz
Speichertyp und -größe (DRAM)
16 MB EDO, 60 ns
Speichertyp und -größe (EPROM)
512 kB
Speichertyp und -größe (FLASH)
2 MB
Speichertyp und -größe (NVRAM)
128 kB
Speicher für erhaltene Variablen
4 KB
SOE-Puffergröße
1000 Ereignisse (übertragen in den CI-Puffer mit 4000 Ereignissen)
E/A-Schnittstelle
Dreifach redundanter Intermodulbus
Betriebstemperatur
0 °C bis 60 °C
Lagertemperatur
-25 °C bis 70 °C
Relative Luftfeuchtigkeit
10 % bis 95 %, nicht kondensierend
Abmessungen (H x B x T)
266 mm x 93 mm x 303 mm
Gewicht
2,94 kg
Anschlüsse/Schnittstellen
Steckerstift
Funktion
PL1-A2
Fehlerrelais (NC)
PL1-A4
Fehlerrelais (gemeinsam)
PL1-A6
Fehlerrelais (NO)
PL1-A10
5V D
PL1-A12
DATA_OUT
PL1-A14
ENABLE
PL1-A16
DATA_IN
PL1-A18
CLK
PL1-A20
0V
PL1-A22
Gehäusemasse
PL1-A24
Gehäusemasse
PL1-A26
Gehäusemasse
PL1-A28
Warnung vor Unterspannung/Abschaltung von 24-V-Netzteil 1
PL1-A30
Warnung vor Unterspannung/Abschaltung von 24-V-Netzteil 2
PL1-A32
24-V-Rückleitung
PL1-C2
DIAG_RTN
PL1-C4
DIAG_IN_1
PL1-C6
0-V-Anschluss 1
PL1-C8
Serielle Schnittstelle 1 B
PL1-C10
Serielle Schnittstelle 1 A
PL1-C12
0-V-Anschluss 2
PL1-C14
Serielle Schnittstelle 2 B TX
PL1-C16
Serielle Schnittstelle 2 A TX
PL1-C18
Serielle Schnittstelle 2 B RX/TX
PL1-C20
Serielle Schnittstelle 2 A RX/TX
PL1-C22
0-V-Anschluss 3
PL1-C24
Serielle Schnittstelle 3 B TX
PL1-C26
Serielle Schnittstelle 3 A TX
PL1-C28
Serielle Schnittstelle 3 B RX/TX
PL1-C30
Serielle Schnittstelle 3 A RX/TX
PL1-C32
24-V-Rückleitung
PL1-E2
Ausfallrelais (NC)
PL1-E4
Ausfallrelais (gemeinsam)
PL1-E6
Ausfallrelais (NO)
PL1-E10
IRIG-B122+
PL1-E12
IRIG-B122-
PL1-E18
IRIG-B002-
PL1-E20
IRIG-B002+
PL1-E22
Gehäusemasse
PL1-E24
Gehäusemasse
PL1-E26
Gehäusemasse
PL1-E28
Ausfall 24-V-Netzteil 1
PL1-E30
Ausfall 24-V-Netzteil 2
PL1-E32
24-V-Rückleitung
Installationsrichtlinien
Inspektion: Überprüfen Sie das Modulgehäuse und die Kontaktstifte des rückseitigen I/O-Steckverbinders vor der Installation visuell auf Beschädigungen oder Verbiegungen. Versuchen Sie nicht, verbogene Stifte gerade zu biegen.
ESD-Schutzmaßnahmen: Die Vorsichtsmaßnahmen für den Umgang mit elektrostatisch gefährdeten Bauteilen müssen beachtet werden. Vermeiden Sie es, freiliegende Kontaktstifte zu berühren, und zerlegen Sie das Modulgehäuse nicht.
Einsetzen des Moduls: Öffnen Sie die Auswerferlaschen mit dem Entriegelungsschlüssel vollständig, setzen Sie das Modul vorsichtig in den vorgesehenen Steckplatz ein und drücken Sie auf die obere und untere Blende, bis das Modul vollständig sitzt. Schließen Sie die Auswerferlaschen, um das Modul zu verriegeln.
Sicherheit bei der Umschaltung zwischen aktivem und Standby-Modul: Entfernen Sie unter keinen Umständen ein Modul, das den aktiven Modus anzeigt. Das Entfernen eines aktiven Moduls kann zum Herunterfahren des Systems oder zur Übernahme von Standardzuständen führen.
Konformität und Zertifizierungen
TÜV-zertifiziert nach IEC 61508 SIL 3
FAQ
Welche Architektur wird im Modul verwendet?
Das Modul verwendet eine dreifach modulare redundante (TMR-)Architektur mit einem hardwareimplementierten fehlertoleranten (HIFT-)Taktsystem im Lockstep-Betrieb.
Welcher Betriebstemperaturbereich gilt für das Gerät?
Der Betriebstemperaturbereich des Geräts reicht von 0 °C bis 60 °C.
Welche Speichertypen sind im Prozessormodul integriert?
Das Modul umfasst 16 MB DRAM, 512 kB EPROM, 2 MB FLASH und 128 kB NVRAM.
Unterstützt der Prozessor Hot-Swapping?
Ja, das Modul unterstützt den Austausch im laufenden Betrieb, ohne dass Programme neu geladen werden müssen, sofern die Installationsrichtlinien und die Verfahren für den aktiven und den Standby-Betrieb eingehalten werden.
