ICS Triplex

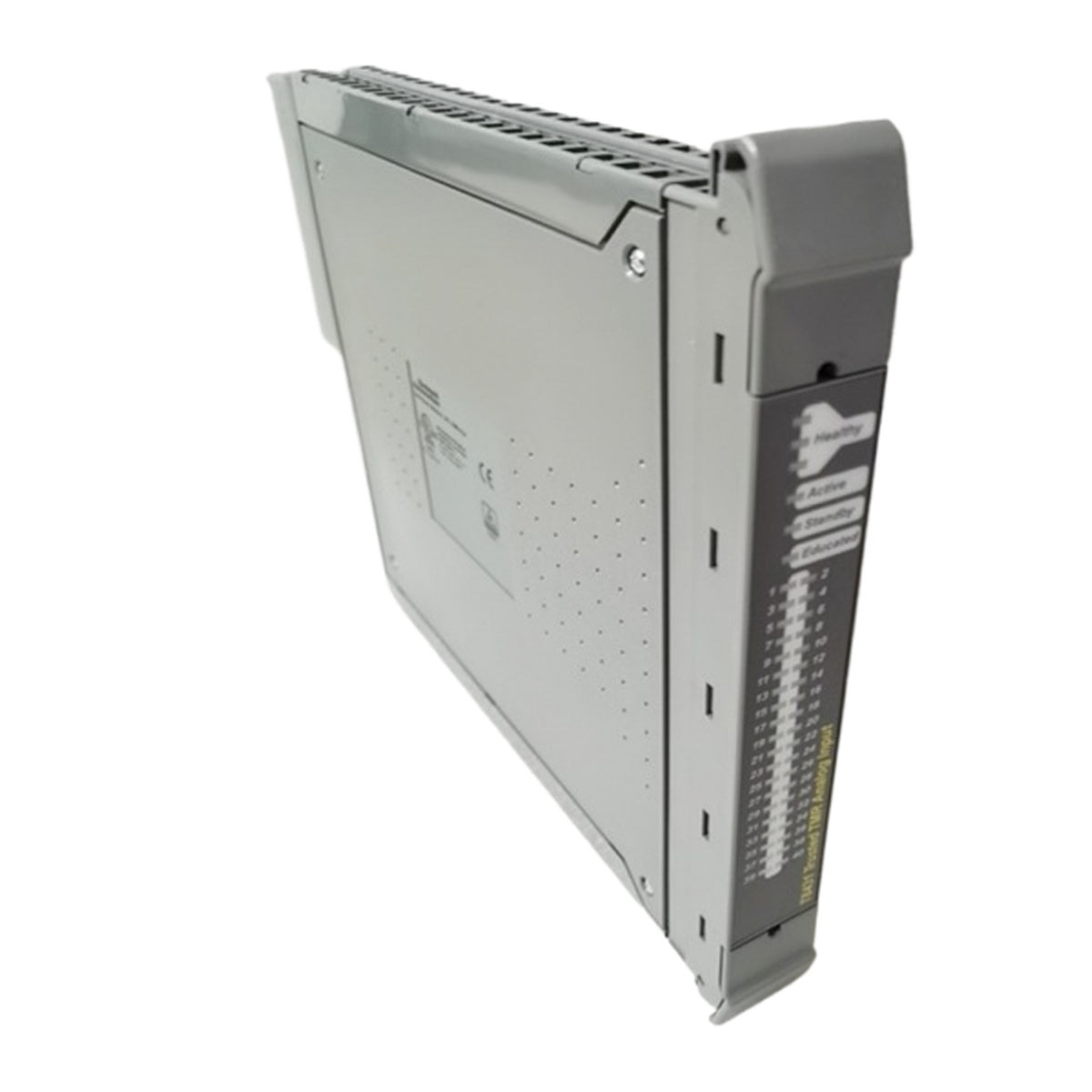

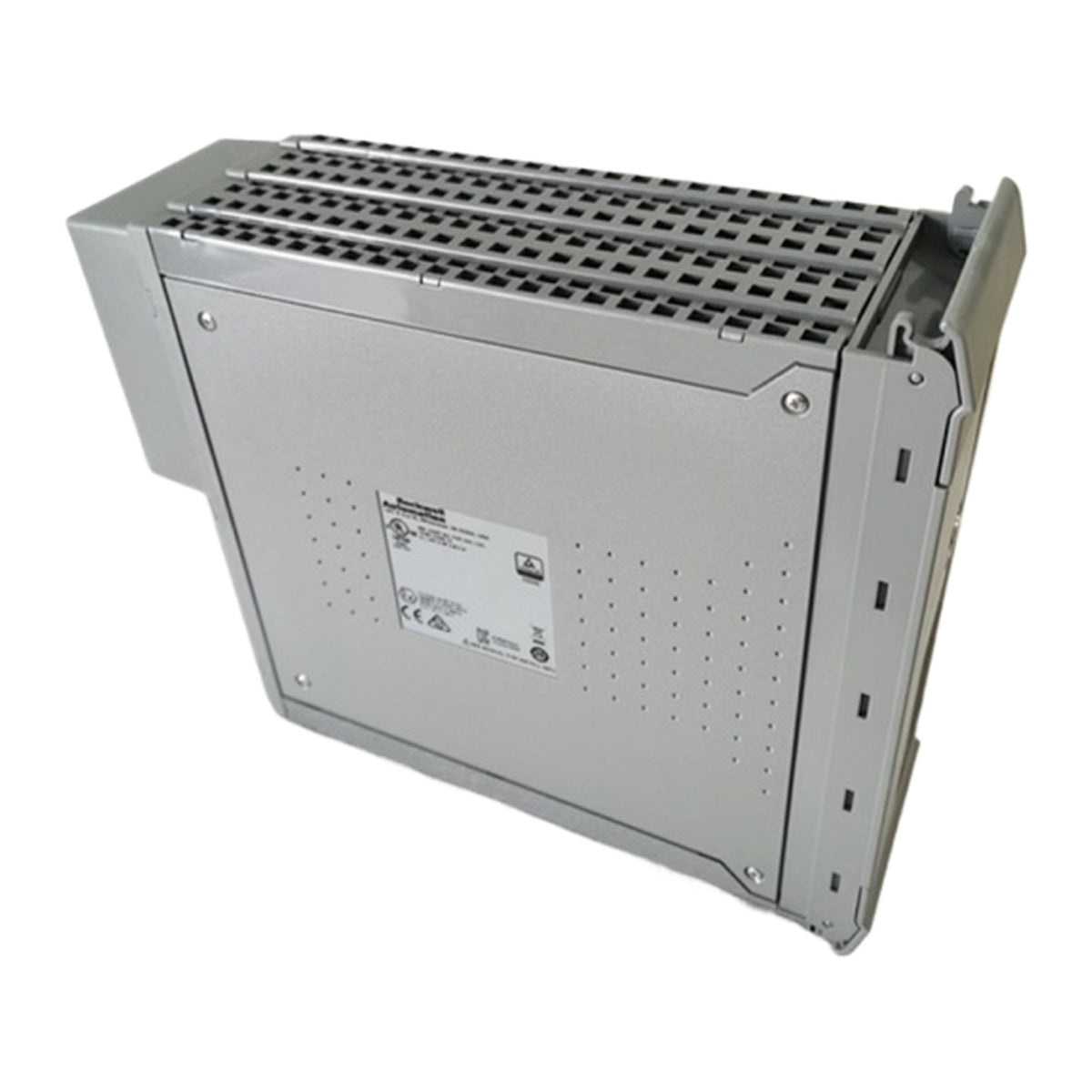

ICS Triplex T8402 Trusted Zweikanal-24-VDC-Digitaleingangsmodul – 60 Kanäle

SKU T8402

Auf Lager
  • 12 Monate Garantie
  • Kostenlose Rückgabe innerhalb von 30 Tagen
  • Hersteller: ICS Triplex

  • Produkt-Nr.: T8402

  • Herkunftsland:Vereinigte Staaten

  • Produkttyp: Digitales Eingangsmodul

  • Zahlung: T/T, Western Union

  • Gewicht: 1160g

  • Abmessungen: 303 mm × 266 mm × 31 mm (T × H × W)

  • Versandhafen: Xiamen

  • Garantie: 12 Monate

Das ICS Triplex T8402 ist ein hochdichtes Digitaleingangsmodul, das für den fehlertoleranten Betrieb innerhalb des Trusted-Sicherheitsinstrumentierungssystems (SIS) und kritischer Prozesssteuerungsplattformen entwickelt wurde. Das Gerät verbindet bis zu 60 Feld-Eingangsgeräte und verwendet über alle Kanäle eine One-Out-Of-Two-D-(1oo2D-)Abstimmungsarchitektur, um eine umfassende Fehlererkennung und Fehlertoleranz bereitzustellen. Jede Eingangsleitung ist dupliziert und wird über Sigma-Delta-($\Sigma\Delta$-)Eingangsschaltungen gemessen, wodurch eine präzise Spannungsumwandlung und ein Echtzeitvergleich mit benutzerkonfigurierbaren Schwellenwerten zur Bestimmung des Kontaktzustands sowie zur Überwachung auf unterbrochene oder kurzgeschlossene Leitungen ermöglicht werden.

Merkmale

  • 60 duplizierte Eingangskanäle pro Modul mit 1oo2D-Abstimmungsarchitektur.
  • Individuelle Sigma-Delta-($\Sigma\Delta$-)Analog-Digital-Wandler für jeden Kanal auf jeder Slice.
  • Pro Kanal wählbare Leitungsüberwachung zur Erkennung von Unterbrechungen und Kurzschlüssen in der Feldverdrahtung.
  • Integrierte Ereignisfolgemeldung (SOE) mit 1-ms-Ereignisauflösung und einer Zeitstempelgenauigkeit von $\pm$10 ms.
  • Konfigurierbare digitale Filterung mit 50/60 Hz zur Reduzierung feldseitig induzierter elektrischer Störungen.
  • Online-Austausch im laufenden Betrieb über dedizierte Companion-Slot- oder SmartSlot-Konfigurationen.
  • Dreifarbige LED-Anzeigen an der Frontplatte für Slice-Zustand, Betriebsmodus und Modulstatus-Abstimmung.
  • 2500-V-Stoßspannungs-Isolationsbarriere zum Schutz der Feldseite.

Anwendungen

  • Notabschaltungssysteme (ESD)
  • Brand- und Gaserkennungssysteme (F&G)
  • Brennermanagementsysteme (BMS)
  • Turbomaschinensteuerung und -sicherheit
  • Hochintegrierte Druckschutzsysteme (HIPPS)
  • Kritische industrielle Prozessautomatisierung und sicherheitsinstrumentierte Funktionen (SIF)

Technische Daten

Parameter Spezifikation
Hersteller Rockwell Automation / ICS Triplex
Modell T8402
Serie Trusted
Anzahl der Kanäle 60 Kanäle
Backplane-(IMB-)Spannung 20 V Gleichspannung bis 32 V Gleichspannung
Backplane-Versorgung 20 W
Maximale Verlustleistung 20 W
Feldseitige gemeinsame Isolation 50 V verstärkt (dauerhaft), 250 V Basisisolierung (Fehlerfall)
Prüfspannung Typgeprüft bei 2436 V Gleichspannung über 60 s
Messbereich 0 V Gleichspannung bis +40 V Gleichspannung
Maximale Spannungsfestigkeit $\pm$50 V Gleichspannung
Sicherheitsgenauigkeit 0,5 V Gleichspannung, Messbereichsendwert
Eingangsimpedanz (FTA) 5 kOhm
Erwartete Stromaufnahme 4,8 mA pro Kanal bei 24 V Gleichspannung
Ereignisauflösung (SOE) 1 ms
Zeitstempelgenauigkeit $\pm$10 ms
Betriebstemperatur 0 °C bis +60 °C (+32 °F bis +140 °F)
Lagertemperatur -25 °C bis +70 °C (-13 °F bis +158 °F)
Relative Luftfeuchtigkeit 10 % bis 95 %, nicht kondensierend
Abmessungen (H x B x T) 266 mm x 31 mm x 303 mm (10,5 Zoll x 1,2 Zoll x 12,0 Zoll)
Gewicht 1,16 kg (2,6 lb)

Anschlüsse/Schnittstellen

Steckerpin Funktion
A1 / B1 / C1 SmartSlot-Verbindung A / B / C
A2 / B2 / C2 Nicht verbunden (NC)
A3 / B3 / C3 Kanal 0 ABC / Kanal 14 AB / Kanal 28 BC
A4 / B4 / C4 Kanal 0 ABC / Kanal 54 C / Kanal 48 A
A5 / B5 / C5 Kanal 1 AB / Kanal 15 AB / Kanal 29 BC
A6 / B6 / C6 Kanal 41 C / Kanal 55 C / Kanal 49 A
A7 / B7 / C7 Kanal 2 AB / Kanal 16 AB / Kanal 30 BC
A8 / B8 / C8 Kanal 42 C / Kanal 56 C / Kanal 50 A
A9 / B9 / C9 0 V gemeinsam
A10 / B10 / C10 Kanal 3 AB / Kanal 17 AB / Kanal 31 BC
A11 / B11 / C11 Kanal 43 C / Kanal 57 C / Kanal 51 A
A12 / B12 / C12 Kanal 4 AB / Kanal 18 AB / Kanal 32 BC
A13 / B13 / C13 Kanal 44 C / Kanal 58 C / Kanal 52 A
A14 / B14 / C14 Kanal 5 AB / Kanal 19 AB / Kanal 33 BC
A15 / B15 / C15 Kanal 45 C / Kanal 59 C / Kanal 53 A
A16 / B16 / C16 Kanal 6 AB / Kanal 20 AB / Kanal 34 BC
A17 / B17 / C17 Kanal 46 C / Kanal 60 C / Kanal 54 A
A18 / B18 / C18 Kanal 7 AB / Kanal 21 BC / Kanal 35 BC
A19 / B19 / C19 Kanal 47 C / Kanal 41 A / Kanal 55 A
A20 / B20 / C20 0 V gemeinsam
A21 / B21 / C21 Kanal 8 AB / Kanal 22 BC / Kanal 36 BC
A22 / B22 / C22 Kanal 48 C / Kanal 42 A / Kanal 56 A
A23 / B23 / C23 Kanal 9 AB / Kanal 23 BC / Kanal 37 BC
A24 / B24 / C24 Kanal 49 C / Kanal 43 A / Kanal 57 A
A25 / B25 / C25 Kanal 10 AB / Kanal 24 BC / Kanal 38 BC
A26 / B26 / C26 Kanal 50 C / Kanal 44 A / Kanal 58 A
A27 / B27 / C27 Kanal 11 AB / Kanal 25 BC / Kanal 39 BC
A28 / B28 / C28 Kanal 51 C / Kanal 45 A / Kanal 59 A
A29 / B29 / C29 Kanal 12 AB / Kanal 26 BC / Kanal 40 BC
A30 / B30 / C30 Kanal 52 C / Kanal 46 A / Kanal 60
A31 / B31 / C31 Kanal 13 AB / Kanal 27 BC / Kanal 61 ABC
A32 / B32 / C32 Kanal 53 C / Kanal 47 A / Kanal 61 ABC

Installationsrichtlinien

  • Sichtprüfung: Überprüfen Sie das Gerätegehäuse und die Pins des rückseitigen Steckverbinders vor dem Einsetzen in das Gehäuse auf mechanische Schäden. Versuchen Sie nicht, verbogene Pins gerade zu biegen.
  • Modulkodierung: Stellen Sie sicher, dass die Polarisierungsstifte gemäß den Systemspezifikationen konfiguriert sind. Entfernen Sie beim Modell T8402 die Kodierstifte 1, 3 und 4 an der Kabelhaube.
  • Einsetzverfahren: Lösen Sie die Auswerferlaschen mit dem Entriegelungsschlüssel, richten Sie das Gerät an den Führungen des Gehäusesteckplatzes aus und schieben Sie es gleichmäßig bis zum Anschlag hinein. Schließen Sie die oberen und unteren Auswerferhebel, bis sie vollständig verriegelt sind.
  • Hot-Swapping: Der Online-Austausch wird über einen dedizierten Companion-Steckplatz oder eine SmartSlot-Konfiguration unterstützt. Überprüfen Sie vor der Durchführung eines Standby-Austauschs die Verdrahtung der SmartSlot-Verbindung.
  • Vorsichtsmaßnahme gegen elektrostatische Entladung: Verfahren zur Handhabung bei statischer Aufladung müssen eingehalten werden. Berühren Sie keine freiliegenden Pin-Anschlüsse und versuchen Sie nicht, das Modulgehäuse zu zerlegen.

Konformität und Zertifizierungen

  • TÜV-zertifiziert nach IEC 61508 SIL 3

FAQ

Wie hoch ist die Kanalanzahl des Moduls?

Das Modul bietet 60 redundante digitale Eingangskanäle mit einer 1oo2D-Abstimmungsarchitektur für Fehlertoleranz.

Unterstützt das Gerät die Leitungsüberwachung an Eingangskanälen?

Ja, die Leitungsüberwachung zur Erkennung von Unterbrechungen und Kurzschlüssen kann unabhängig für jeden Kanal konfiguriert werden.

Wie hoch ist die Zeitstempelgenauigkeit der Sequence-of-Events-Funktion (SOE) des Geräts?

Das Gerät bietet eine integrierte Sequence-of-Events-Berichterstattung mit einer Ereignisauflösung von 1 ms und einer Zeitstempelgenauigkeit von +/-10 ms.

Kann das Modul ausgetauscht werden, ohne das System herunterzufahren?

Ja, das Modul unterstützt den Online-Hot-Swap über spezielle Companion-Slot- oder SmartSlot-Konfigurationen.
