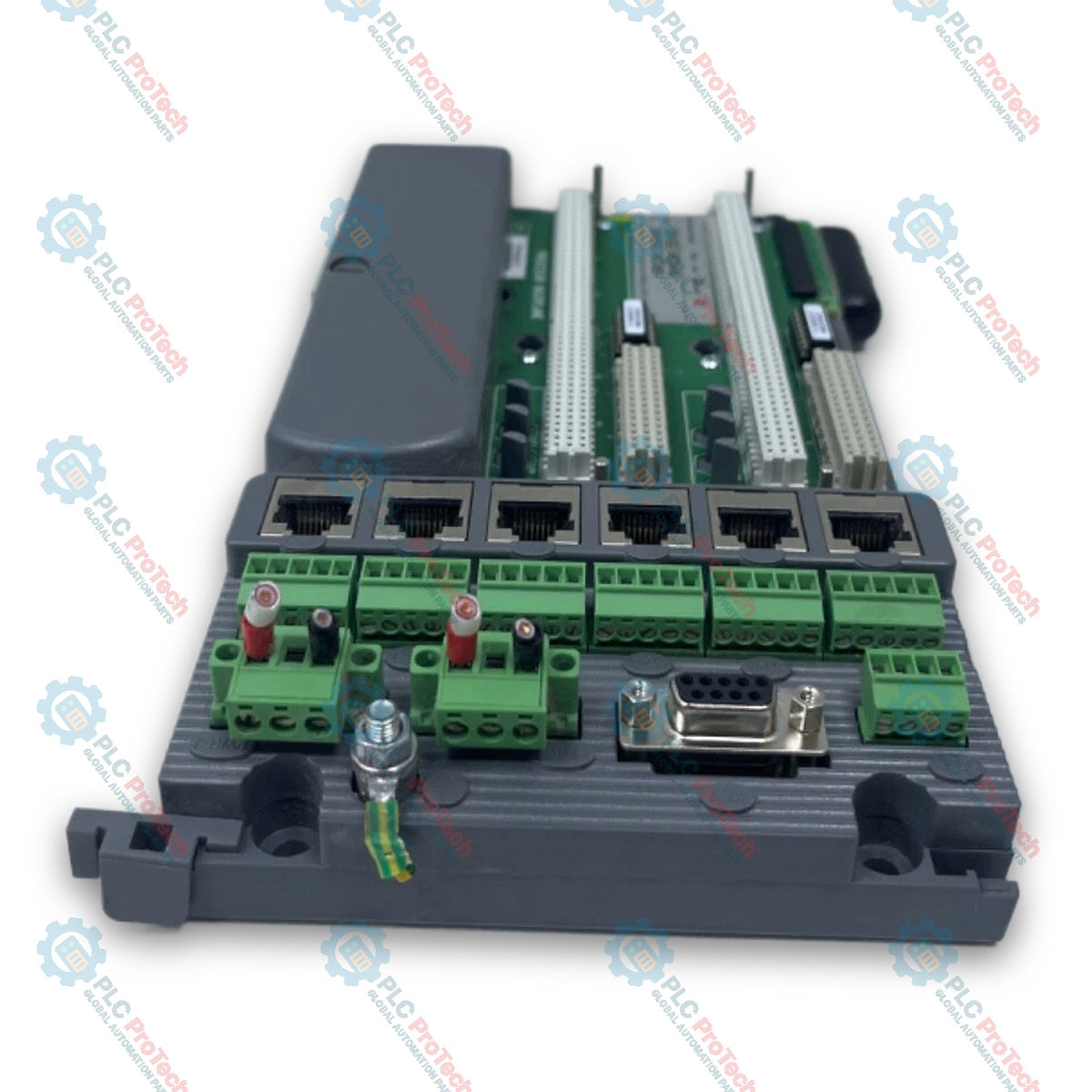

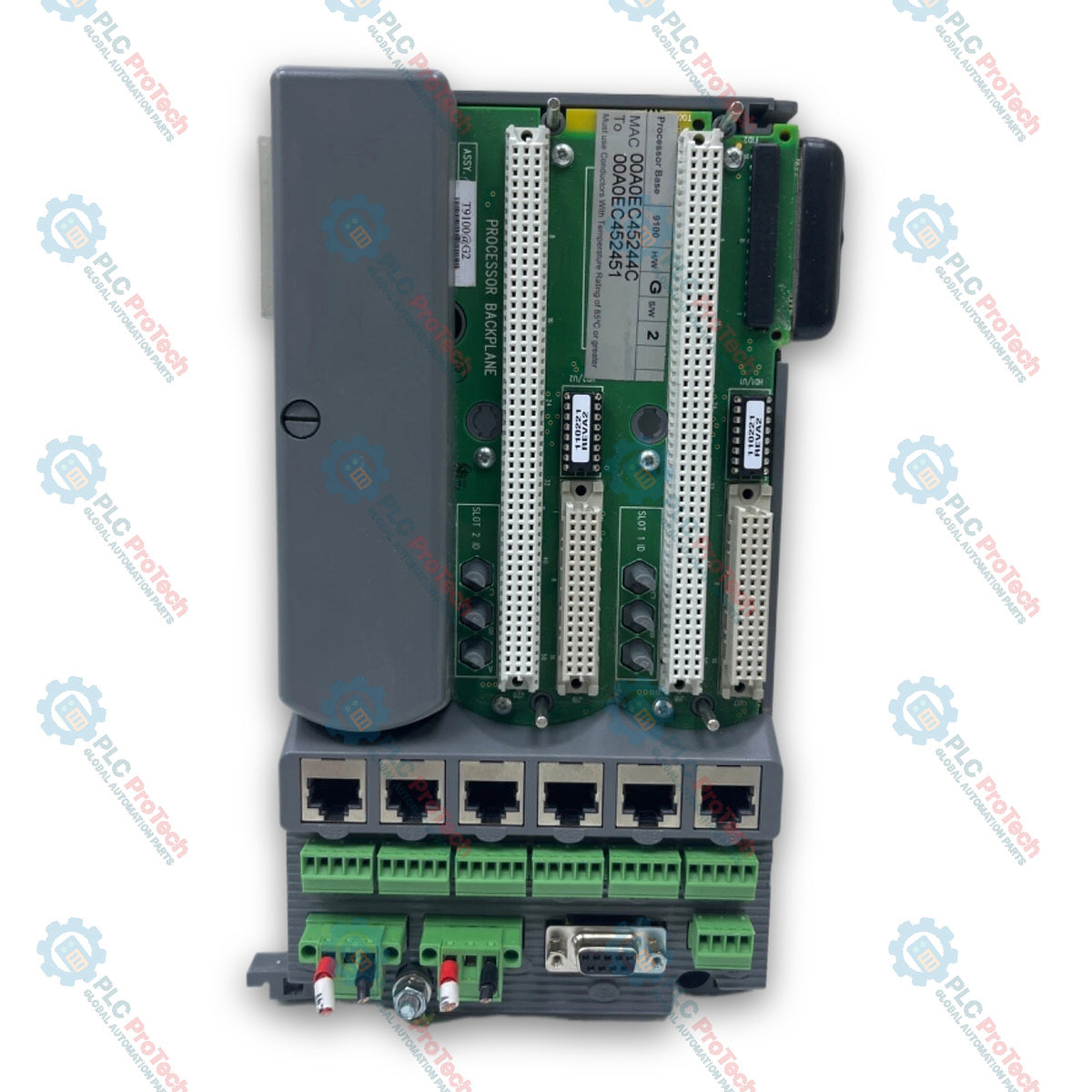

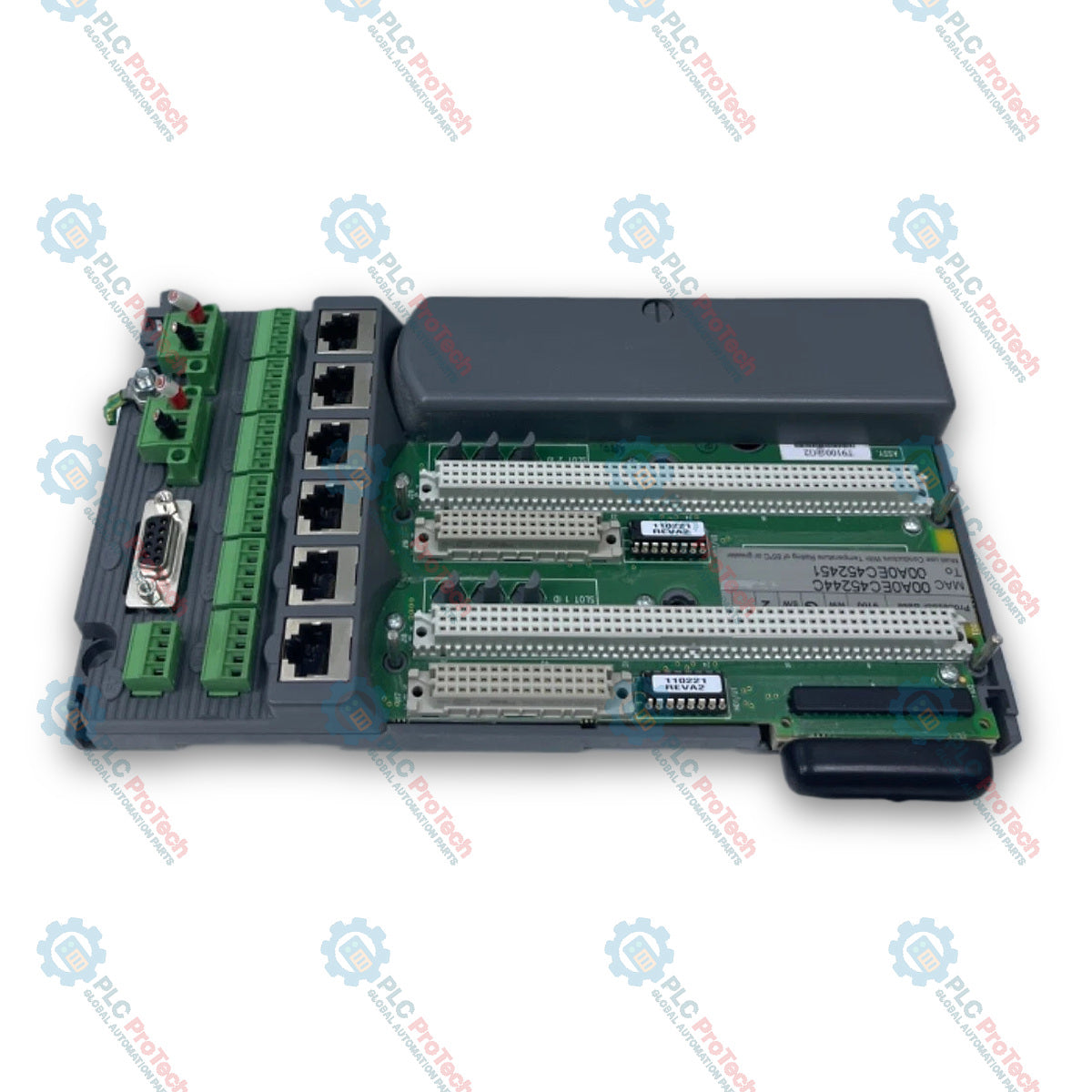

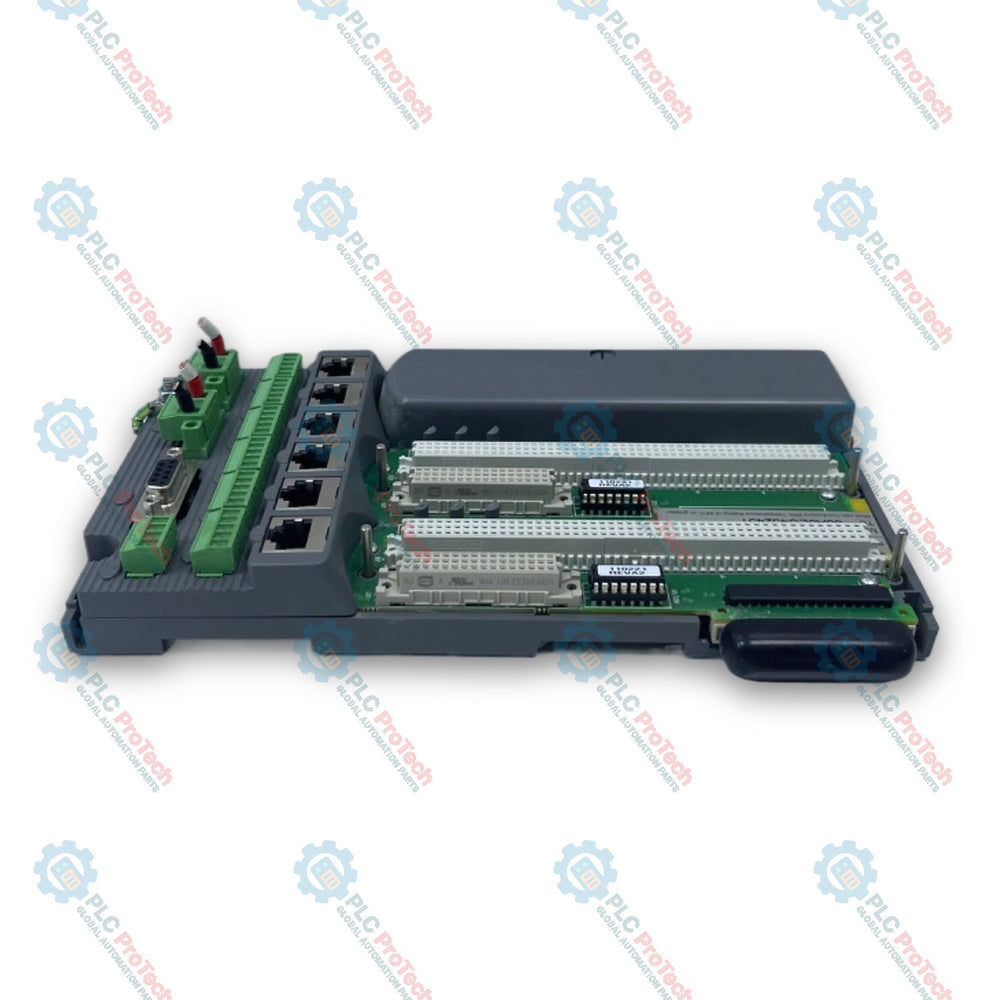

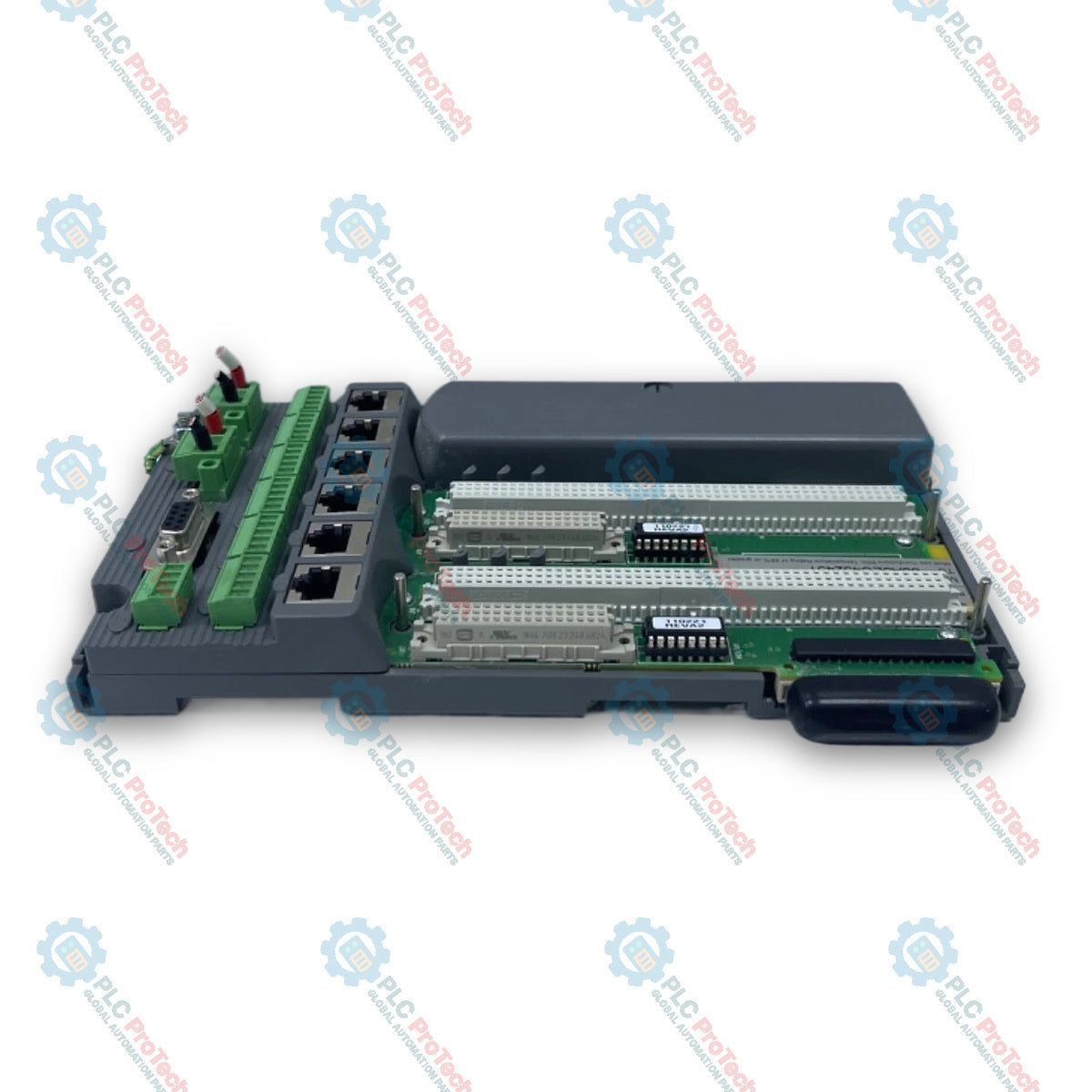

ICS Triplex T9100 AADvance Prozessor-Basiseinheit

Beschreibung

Der ICS Triplex T9100 ist eine Prozessor-Basiseinheit, die für die primäre elektrische Verbindung und Unterbringung von Prozessormodulen in sicherheitsgerichteten Systemen und kritischen Steuerungsanwendungen ausgelegt ist. Die Einheit stellt die interne Systemversorgung und elektrische Verbindungen zwischen bis zu drei T9110-Prozessormodulen in einer redundanten Gruppe bereit und ermöglicht außerdem die Kommunikationsweiterleitung zu nachgelagerten E/A-Basiseinheiten über duale Befehls- und Antwortbusse. Die Kommunikationstechnik der Einheit umfasst sechs geschirmte RJ45-Ethernet-Buchsen (E1-1 bis E3-2) gemäß IEC 60603-7, sechs 5-polige serielle Anschlussklemmen (S1-1 bis S3-2), zwei 3-polige Stromversorgungsanschlüsse (PWR-1, PWR-2) sowie eine dedizierte Schnittstelle für den Program Enable Key. Die Hardware-Identifikation wird pro Steckplatz unabhängig über eine intern werkseitig installierte BUSP-Komponente beibehalten, sodass einzelne Prozessormodule ausgetauscht werden können, ohne Netzwerk-IP-Adressen neu zu konfigurieren.

Merkmale

• Integrierte Rückwandplatine für 1, 2 oder 3 Prozessormodule, die als redundante Gruppe betrieben werden
• Dedizierte physische Unterstützung für bis zu 16 E/A-Basiseinheiten über zwei unabhängige E/A-Busse
• Onboard-BUSP-Hardwarekomponente zur Beibehaltung der individuellen Prozessor-IP-Adressen für einen nahtlosen Modulaustausch
• Redundante Anschlüsse für eine +24-VDC-Stromversorgung
• Direkte Befestigungsbohrungen für die Schalttafelmontage sowie integrierte Schlitze/Klemmen für die Montage auf Standard-DIN-Schienen
• Sechs geschirmte RJ45-Ethernet-Ports für dedizierte Netzwerkverbindungen der installierten Prozessoren
• Dedizierte Anschluss-Schnittstelle für den Program Enable Key

Anwendungen

• Notabschaltungssysteme (ESD)
• Brand- und Gaserkennungssysteme (F&G)
• Brennermanagementsysteme (BMS)
• Kritische Prozesssteuerungs- und sicherheitsgerichtete Systeme (SIS) bis SIL 3

Technische Daten

Anschlüsse/Schnittstellen

Installationsrichtlinien

• Befestigen Sie die Basiseinheit mithilfe der integrierten Schraubbefestigungsbohrungen an einer ebenen Schalttafeloberfläche oder rasten Sie sie mithilfe der integrierten Klemmen sicher auf Standard-DIN-Schienen ein.
• Schließen Sie die redundanten +24-VDC-Versorgungsleitungen an die Klemmen PWR-1 und PWR-2 an. Verwenden Sie dabei Leiter mit einem Querschnitt von bis zu 3,3 mm² (12 AWG) und einer Abisolierlänge von 7 mm (9/32 Zoll).
• Schließen Sie die Leitungen der seriellen Ports an die 5-poligen Anschlussklemmen S1-1 bis S3-2 an. Verwenden Sie dabei Leiter mit einem Querschnitt von bis zu 1,31 mm² (16 AWG) und einer Abisolierlänge von 7 mm.
• Schließen Sie Netzwerkkabel über 2-paarige oder 4-paarige geschirmte RJ45-Stecker an die Ports E1-1 bis E3-2 an.
• Stellen Sie im Gehäuse ausreichend Freiraum rund um die Einheit sicher, um die Wärmeabfuhr und Kabelführung zu erleichtern.
