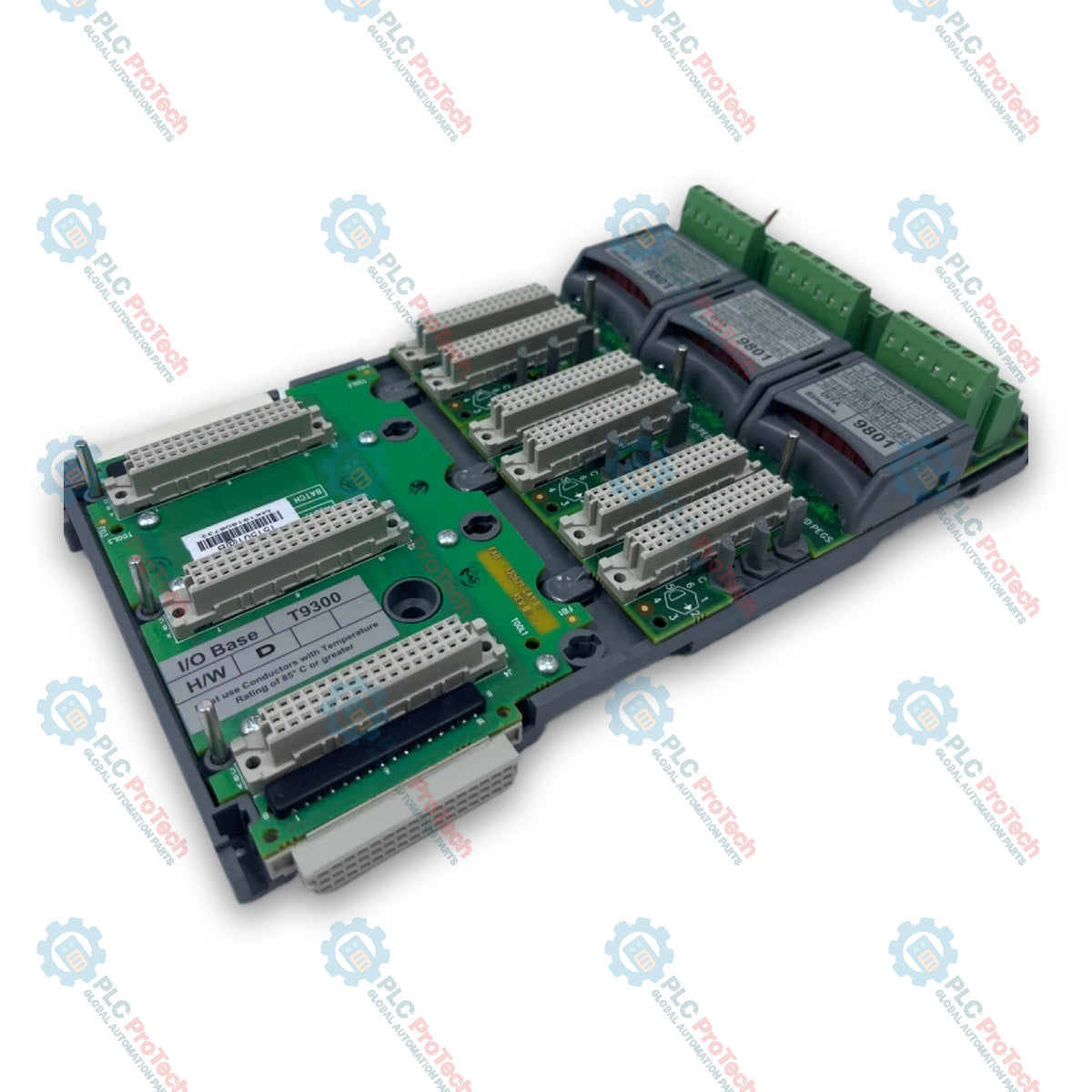

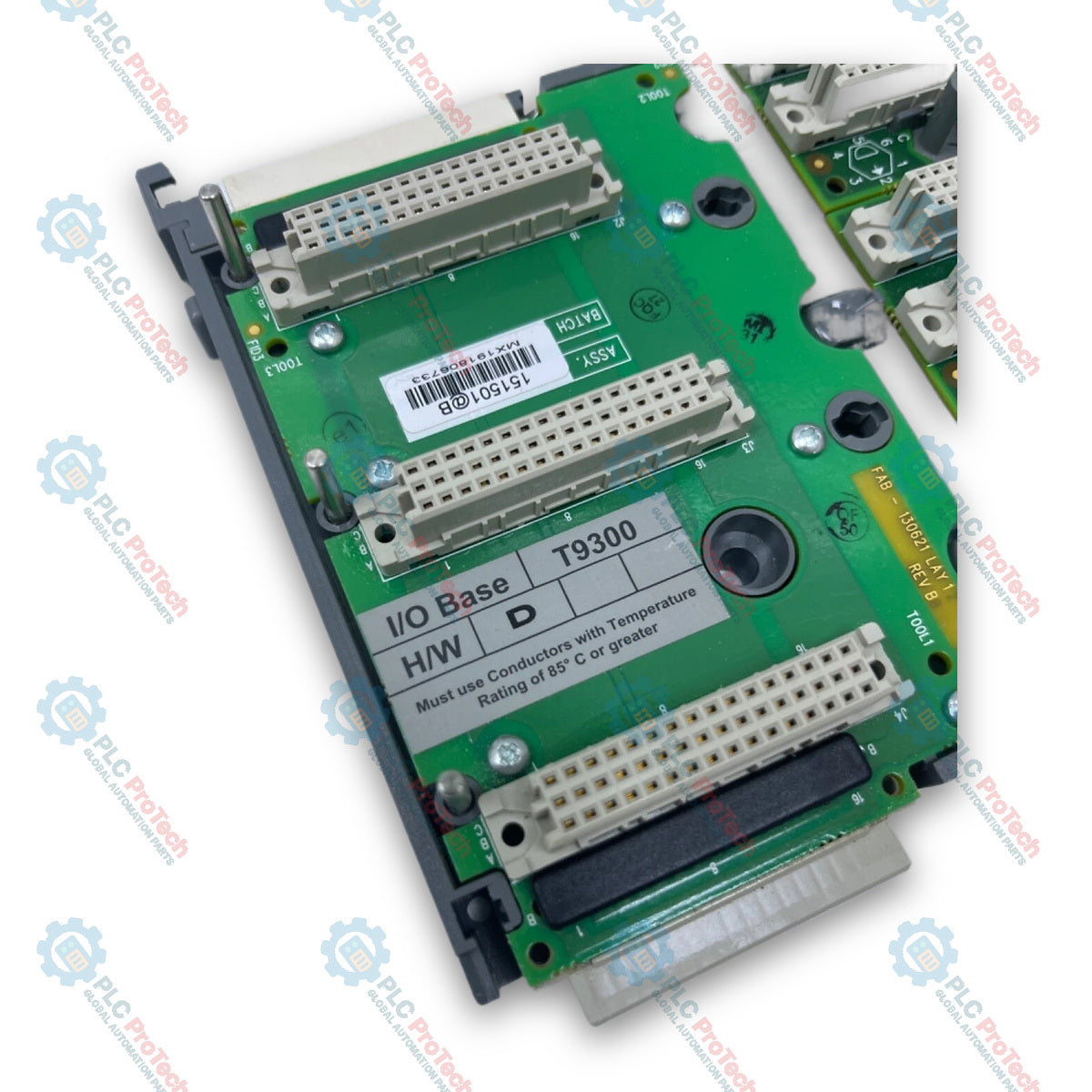

The ICS Triplex T9300 ist eine E/A-Basiseinheit, die für funktionale Sicherheit und kritische Steuerungsanwendungen innerhalb der AADvance-Systemarchitektur entwickelt wurde. Sie dient als physische und elektrische Backplane-Schnittstelle, die bis zu drei AADvance-E/A-Module aufnimmt, diese mit Befehls- und Antwortbussen verbindet und direkt mit Anschlussbaugruppen verbunden wird, um die Feldverdrahtung zu führen. Dank ihres kompakten Designs mit hoher Packungsdichte verfügt die T9300 verfügt über integrierte Seitenverbinder und Kunststoff-Verriegelungsclips, die eine direkte Bus-Erweiterung per Stecker über mehrere Reihen von E/A-Basiseinheiten ermöglichen, ohne eine Verdrahtung zwischen den Modulen zu erfordern.
Merkmale
Unterstützt bis zu drei AADvance-E/A-Module pro Basiseinheit
Passt direkt zu einfachen, dualen und dreifachen (TMR) Feldanschlussbaugruppen
Verbindet benachbarte Einheiten über integrierte Busverbinder und Kunststoff-Verriegelungsclips
Unterstützt die Erweiterung über mehrere Reihen mithilfe von T9310-Erweiterungskabeln
Bietet Optionen für die Montage auf vertikalen DIN-Schienen (TS35) oder die direkte Montage an der Schalttafel
Konform beschichtete Leiterplatten gemäß den Normen MIL-1-46058C und IPC-CC-830
Anwendungen
Notabschaltungssysteme (ESD)
Brand- und Gasschutzsysteme (F&G)
Anwendungen für kritische Prozesssteuerungen
Brenner-Managementsysteme (BMS)
Kessel- und Ofensteuerung
Bestellinformationen
Katalognummer
Beschreibung
T9300
AADvance E/A-Basiseinheit
Technische Daten
Parameter
Spezifikation
Hersteller
Rockwell Automation / Allen-Bradley
Modell
T9300
Produkttyp
E/A-Basiseinheit
Modulkapazität
Bis zu 3 E/A-Module pro Basiseinheit
Backplane-Spannungsbereich
18 VDC bis 32 VDC
Maximaler Backplane-Strom
9,6 A (400 mA pro Steckplatz)
Betriebstemperatur
-25 °C bis +60 °C (-13 °F bis +140 °F)
Lagertemperatur
-40 °C bis +70 °C (-40 °F bis +158 °F)
Betriebsfeuchtigkeit
10 % bis 95 % relative Luftfeuchtigkeit, nicht kondensierend
Betriebshöhe
0 m bis 2.000 m (0 ft bis 6.600 ft)
Vibration (Beständigkeit)
10 Hz bis 150 Hz, Beschleunigung von 0,1 g in 3 Achsen
Stoß (Betrieb)
15 g Spitze, 11 ms Dauer, Halbsinus
Abmessungen (H x B x T)
233 mm x 126 mm x 18 mm (ca.)
Umweltschutz
IP20 (Basiseinheit-Baugruppe)
Verschmutzungsgrad
Verschmutzungsgrad 2 (gemäß IEC 60664-1)
Installationsrichtlinien
Montageausrichtung: Bei Verwendung in zertifizierten Sicherheitsanwendungen oder explosionsgefährdeten Umgebungen darf die Installation nur in vertikaler Ausrichtung erfolgen.
Montageoptionen: Befestigen Sie das Gerät an einem Paar paralleler symmetrischer TS35-Standard-DIN-Schienen (35 mm x 7,5 mm) oder direkt an der Montageplatte mit drei M5-Schrauben pro Basiseinheit.
Anforderungen an Abstände: Halten Sie oberhalb und unterhalb der Basiseinheit einen Mindestabstand von 50 mm für die Anpassung der Feldverdrahtung sowie das Verriegeln und Entfernen der Module ein, rechts 30 mm und vor der Montageplatte einen freien Abstand von mindestens 140 mm.
Anforderungen an das Gehäuse: Muss sowohl für nicht explosionsgefährdete als auch für explosionsgefährdete Bereiche der Klasse I, Division 2 gemäß ATEX/IECEx in einem IP54-Gehäuse installiert werden, das für den Werkzeugzugang geeignet ist und sich für Umgebungen mit Verschmutzungsgrad 2 eignet.

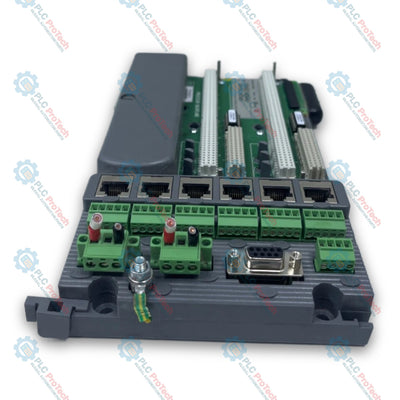

Verbindung der Basiseinheiten: Verbinden Sie benachbarte I/O-Basiseinheiten auf der rechten Seite der T9100-Prozessor-Basiseinheit oder einer anderen T9300-Basiseinheit über direkte Steckverbinder mit Stift- und Buchsenleisten und sichern Sie die Ober- und Unterseite mit Kunststoff-Sicherungsclips.
Erweiterungskabel: Verwenden Sie T9310-Erweiterungskabel, um I/O-Bus-Verbindungen zu zusätzlichen Reihen von Basiseinheiten zu führen; stellen Sie sicher, dass die gesamte Buslänge 8 Meter nicht überschreitet.
Konformität und Zertifizierungen
UL-gelistet: Akte E341697 (UL508, CSA C22.2 Nr. 142)
Zertifizierung für explosionsgefährdete Bereiche: Klasse I, Division 2, Gruppen A, B, C, D (ANSI/ISA 12.12.01-2013, CSA C22.2 Nr. 213-M1987, Akte E251761)
ATEX: DEMKO 11 ATEX 1129711X, Ex nA IIC T4 Gc (EN 60079-0, EN 60079-15)
IECEx: IECEx UL 12.0032X
Funktionale Sicherheit: Zertifiziert für SIL-2- und SIL-3-Anwendungen gemäß IEC 61508
EMV: KCC-EMV-Registrierung Klasse A
FAQ
Wie viele Modulsteckplätze bietet die Basiseinheit zur E/A-Erweiterung?
Die Basiseinheit nimmt bis zu drei steckbare AADvance-E/A-Module pro Einheit auf.
Welche Montageausrichtung ist für die Einhaltung der Anforderungen in explosionsgefährdeten Bereichen erforderlich?
Die Basiseinheit muss innerhalb eines Gehäuses mit Schutzart IP54 strikt in vertikaler Ausrichtung installiert werden.
Wie lang darf der Bus beim Erweitern von Reihen mit Basiseinheiten maximal sein?
Die Gesamtlänge der E/A-Basiseinheiten und T9310-Erweiterungskabel darf 8 Meter nicht überschreiten.
Wie werden benachbarte Basiseinheiten physisch auf einer DIN-Schiene miteinander verbunden?
Benachbarte Basiseinheiten werden über seitliche Stiftleisten verbunden und mit oberen und unteren Kunststoffclips verriegelt.
