Beschreibung

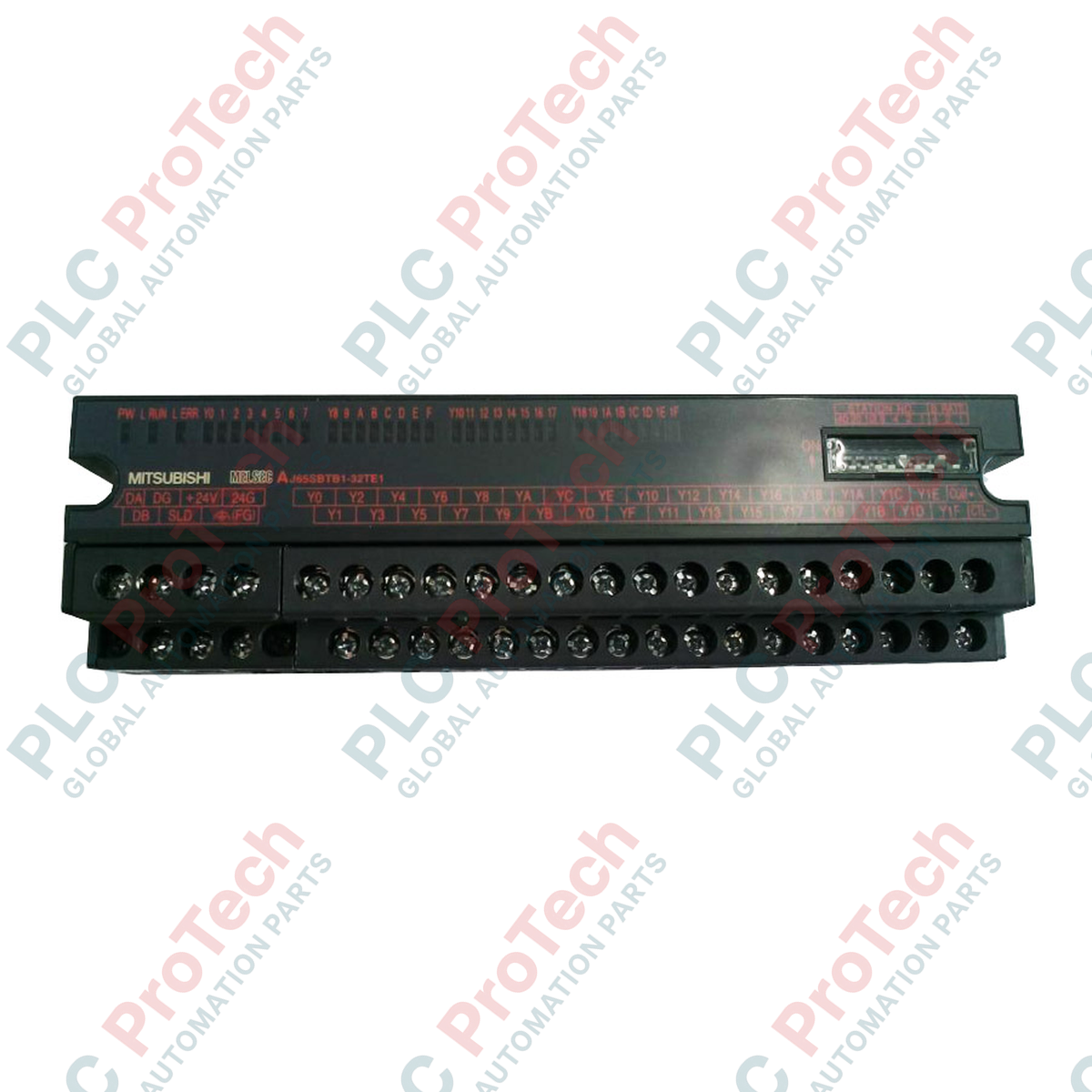

Für die dezentrale Automatisierung mit hoher Packungsdichte ermöglicht der Mitsubishi Electric AJ65SBTB1-32TE1 eine dezentrale digitale Steuerung und fungiert als 32-Punkt-Transistorausgangsblock für die Integration in offene CC-Link-Feldbusnetzwerke. Dieses Remote-I/O-Modul verfügt über eine Optokoppler-Isolation zwischen der internen Logikschaltung und der Feldklemmen-Schnittstelle, unterdrückt elektrische Transienten und schützt vorgelagerte Netzwerkgeräte. Dank seiner kompakten Bauform vereinfacht das Modul die Feldverdrahtung über eine integrierte Klemmenblock-Schnittstelle und unterstützt Lastumgebungen mit 12 VDC und 24 VDC, wodurch es sich für dezentrale Schaltschränke in der Prozess- und Fertigungsautomatisierung eignet.
Merkmale
-
32-Punkt-Anordnung mit hoher Packungsdichte: Für eine platzsparende Erweiterung dezentraler Ausgänge mit Schaltlogik des Quellentyps konfiguriert.
-
Optokoppler-Isolation: Schützt interne Kommunikationsschaltungen, indem die feldseitigen Klemmen elektrisch vom CC-Link-Netzwerk isoliert werden.
-
Unterstützung zweier Spannungen: Zuverlässiger Betrieb mit den standardmäßigen Nennsteuerspannungen 12 VDC und 24 VDC.
-
Kompakte Klemmenanordnung: Das reduzierte Bauvolumen ermöglicht eine optimierte Montagedichte in lokalen Schaltkästen.
-
CC-Link-Netzwerkintegration: Vollständig kompatibel mit CC-Link-Remote-I/O-Protokollen für eine schnelle zyklische Datenübertragung.
Anwendungen
-
Dezentrale Magnetventilsteuerung: Direktes Schalten pneumatischer und hydraulischer Wegeventile an automatisierten Produktionslinien.
-
Industrielle Anzeigesysteme: Ansteuerung entfernter Meldeleuchtenfelder, Signalsäulen und Feldanzeigen.
-
Trennrelais-Schnittstellen: Steuerung von Hochleistungs-Leistungsschützen und Startrelais für Motor Control Center (MCC).
-
Materialfördersysteme: Betrieb lokaler Ausschleusweichen, kleiner Aktoren und Sortierweichen.
Technische Daten
| Parameter |
Technischer Wert |
| Hersteller |
Mitsubishi Electric |
| Modellnummer |
AJ65SBTB1-32TE1 |
| Produkttyp |
Transistorausgangsmodul (Quellentyp) |
| Netzwerkprotokoll |
CC-Link (Remote-I/O-Station) |
| Anzahl der Ausgangspunkte |
32 Punkte |
| Ausgangslogik |
Quelle (PNP-Typ) |
| Isolationsmethode |
Optokoppler |
| Nennlastspannung |
12 VDC / 24 VDC |
| Betriebslastspannungsbereich |
10,2 VDC bis 26,4 VDC (Welligkeitsanteil innerhalb von 5 %) |
| Externe Anschlüsse |
Schraubklemmenblock |
| Nettogewicht |
0,26 kg |
| Versandgewicht (berechnet) |
0,45 kg |
| Abmessungen (B x H x T) |
179 mm x 50 mm x 40 mm |
Anschlüsse und Schnittstellen
| Kennzeichnung des Klemmenblocks |
Funktions- / Schaltungszuordnung |
| DA, DB, DG |
CC-Link-Netzwerkdatenleitungen (A, B, Masse) |
| SLD / FG |
Schirmleiteranschluss / Funktionserde |
| 24 V / 0 V (Versorgung) |
Externer Versorgungseingang des Moduls (24 V DC) |
| Y00 bis Y1F |
Transistor-Source-Ausgangskanäle (32 Punkte) |
| COM |
Gemeinsame Klemme für die externe Lastversorgung |
Erfahrungsbasierte technische Erkenntnisse
Alternative Modelle und Kompatibilität
Der AJ65SBTB1-32TE1 ist ein Source-Ausgangsmodul (PNP). Wenn Sie ein älteres Modell AJ65SBTB1-32T ersetzen, beachten Sie, dass die Variante ohne Suffix „T“ ein Sink-Ausgangsmodul (NPN) ist. Ein direkter Austausch ohne Umverdrahtung der gemeinsamen Rückleitungen an Ihren externen Feldlasten führt zu einem Kurzschluss oder dazu, dass die Lasten nicht angesteuert werden. Stellen Sie sicher, dass Ihre Systemschaltpläne ausdrücklich eine PNP-Feldschaltlogik vorsehen, bevor Sie dieses Gerät installieren.
Anwendungsfehler und technische Hinweise
Beim Schalten induktiver Lasten wie Magnetspulen oder Schützen müssen externe Überspannungsschutzvorrichtungen (Freilaufdioden) direkt parallel zu den Lastklemmen installiert werden. Obwohl der AJ65SBTB1-32TE1 über einen internen Klemmschutz verfügt, kann die wiederholte Ableitung hochfrequenter induktiver Energie zu vorzeitigem thermischem Verschleiß der Ausgangstransistoren führen. Beachten Sie außerdem den maximalen Gesamtstrom pro gemeinsamer Gruppe, um bei gleichzeitiger Ansteuerung von 32 Punkten eine lokale Überhitzung der Leiterbahnen im Modul zu vermeiden.
Tipps zur Inbetriebnahme und Verdrahtung
Stellen Sie während der CC-Link-Inbetriebnahme die Stationsnummernschalter und die Drehschalter für die Baudrate an der Frontplatte des Moduls vor dem Einschalten der Station ein. Das Mastermodul übernimmt Änderungen der Netzwerkkonfiguration nicht im laufenden Betrieb. Vergewissern Sie sich stets, dass an beiden physischen Enden der CC-Link-Stammleitung ein Abschlusswiderstand von 110 Ohm installiert ist, um die Kommunikationssignalverläufe zu stabilisieren und den Verlust von Übertragungspaketen zu verhindern.
Installationsrichtlinien
WICHTIGER WARNHINWEIS: Stellen Sie sicher, dass alle AC/DC-Hauptversorgungsspannungen zur Schalttafel vollständig abgeschaltet und gegen Wiedereinschalten gesichert sind, bevor Sie mit der Installation, Demontage oder Änderung der Klemmenverdrahtung beginnen. Wird die Stromversorgung nicht getrennt, kann dies zu Schäden an den Feldstromkreisen oder zu Stromschlaggefahr führen.
1
Montieren Sie das Modul auf einer standardmäßigen symmetrischen 35-mm-DIN-Schiene in einem trockenen, sauberen Industriegehäuse, das mindestens die Schutzart IP54 erfüllt.
2
Überprüfen Sie, ob die Drehschalter für Stationsnummer und Baudrate entsprechend den in den Netzwerk-Masterparametern Ihrer SPS festgelegten Konfigurationen eingestellt sind.
3
Verdrahten Sie den CC-Link-Kommunikationsbus mit speziell dafür vorgesehenen geschirmten Twisted-Pair-Kabeln. Erden Sie die Klemmen SLD und FG an einem geeigneten Erdanschluss der Klasse D.
4
Verbinden Sie die Feldausgänge und gemeinsamen Leitungen. Überprüfen Sie den festen Sitz der Klemmschrauben, um hochohmige Verbindungen oder sporadische Signalausfälle bei thermischen Zyklen zu verhindern.
