Beschreibung

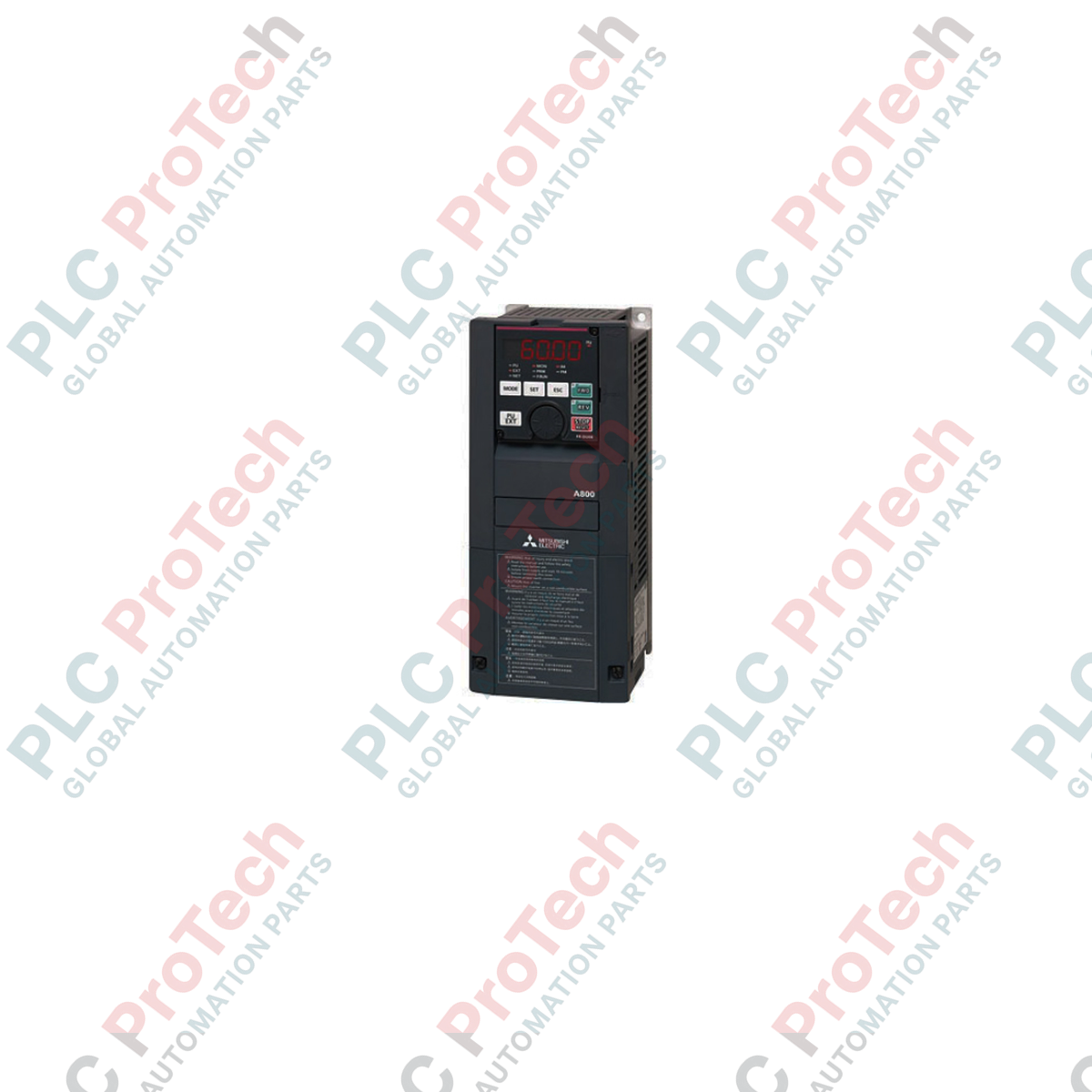

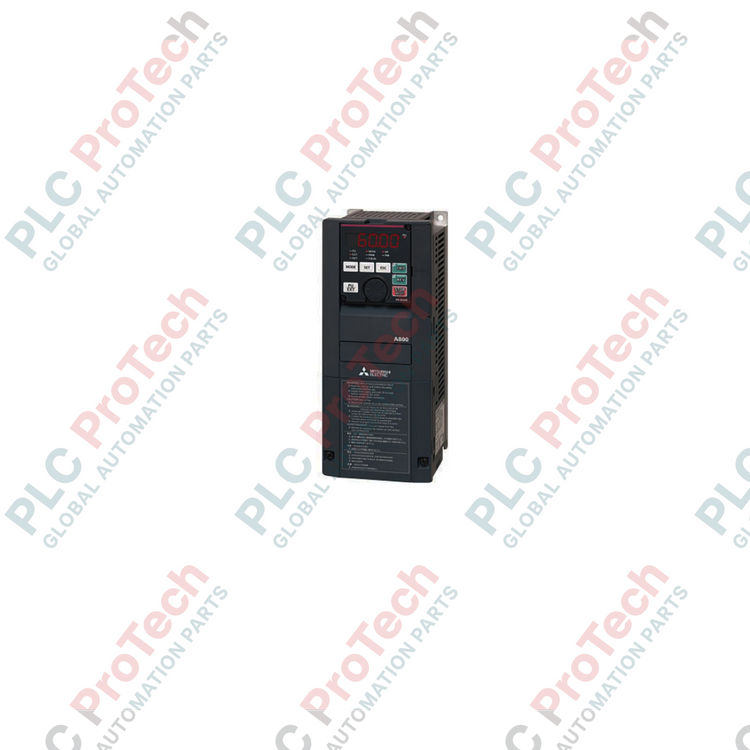

Der für die anspruchsvolle industrielle Motorsteuerung konzipierte Mitsubishi Electric FR-A820-18.5K ermöglicht eine präzise Drehzahl- und Drehmomentregelung in Automatisierungsarchitekturen mit hohen Anforderungen. Dieser leistungsstarke Frequenzumrichter mit dreiphasigem Eingang nutzt fortschrittliche Vektorregelungsalgorithmen zur Optimierung von Motoreffizienz und Systemzuverlässigkeit. Sein robustes elektrisches Design ist für die Integration in anspruchsvolle Umgebungen ausgelegt, gleicht Spannungsschwankungen aus und bewältigt dynamische Lasten, wodurch er eine unverzichtbare Komponente für kritische Maschinen- und Prozesssteuerungssysteme darstellt.
Funktionen
- Echte sensorlose Vektorregelung und vollständige Fähigkeit zur Vektorregelung mit geschlossenem Regelkreis.
- Hohe Toleranz gegenüber Netzspannungsschwankungen für einen stabilen Ausgang bei wechselnden Netzbedingungen.
- Hervorragendes Drehmomentverhalten bei niedrigen Drehzahlen für anspruchsvolle Anlaufbedingungen.
- Integrierte Diagnose- und Sicherheitsfunktionen zur Minimierung von Betriebsunterbrechungen.
- Kompaktes IP20-Gehäuse für eine platzsparende Installation im Schaltschrank.
Anwendungen
- Schwerlastförderanlagen und Materialtransportsysteme mit hohem Anlaufmoment.
- Industrieventilatoren, Gebläse und Verdrängerpumpen.
- Extruder, Mischer und Zentrifugen in der Chemie- und Kunststoffverarbeitung.
- Metallbearbeitungsmaschinen, Kräne und Hebezeuge.
Technische Daten
| Hersteller |
Mitsubishi Electric |
| Modellnummer |
FR-A820-18.5K |
| Serie |
FREQROL-A800 |
| Produkttyp |
Frequenzumrichter (VFD) |
| Nenneingangsspannung |
Dreiphasig 200 bis 240 VAC |
| Nenneingangsfrequenz |
50 Hz / 60 Hz |
| Zulässige Wechselspannungsschwankung |
170 bis 264 VAC |
| Zulässige Frequenzschwankung |
+/- 5 % |
| Schutzart des Gehäuses |
IP20 |
| Versandgewicht |
16,5 kg |
Erkenntnisse aus der empirischen Technik
Alternative Modelle & Kompatibilität
Dieses Gerät dient als funktionaler Upgrade-Pfad für ältere Modelle des Typs FR-A720-18.5K. Obwohl die physischen Abmessungen und Montagelöcher weitgehend kompatibel sind, sollten die Klemmenkonfigurationen und die Anordnung der Steuerlogikklemmen abgeglichen werden. Parametersätze können mithilfe der Software FR Configurator2 über den USB-Anschluss effizient migriert werden.
Anwendungsfallen und technische Hinweise
In geschlossenen Schaltschränken gibt dieses IP20-Gerät bei voller Last von 18,5 kW erhebliche Wärmeenergie ab. Stellen Sie sicher, dass die Kühllüfter des Schaltschranks für die Verlustleistung des Antriebs ausgelegt sind. Zum Schutz der Eingangs-Gleichrichterstufe des Umrichters muss ein Eingangs-Wechselstromdrossel installiert werden, wenn die Leistung des Netztransformators 500 kVA oder mehr beträgt oder wenn sich Thyristorlasten an derselben Leitung befinden.
Tipps zur Inbetriebnahme und Verdrahtung
Verwenden Sie stets symmetrische, abgeschirmte Motorkabel, die an beiden Enden geerdet sind, um elektromagnetische Störungen (EMI) zu reduzieren und die Motorlager vor kapazitiven Wellenspannungen zu schützen. Stellen Sie sicher, dass die Leitungen des Steuerkreises vollständig getrennt von den Stromversorgungsleitungen des Hauptkreises verlegt werden, um induziertes Signalrauschen zu vermeiden.
Installationsrichtlinien
WICHTIGER WARNHINWEIS:
Gefahr eines Stromschlags. Stellen Sie sicher, dass die gesamte eingehende Wechselstrom-Netzversorgung vor Beginn der Installation vollständig getrennt und gegen Wiedereinschalten gesichert ist. Warten Sie nach dem Trennen der Stromversorgung mindestens 10 Minuten, damit sich die internen Zwischenkreiskondensatoren entladen können. Messen Sie vor dem Berühren von Anschlüssen immer die Spannung zwischen den Klemmen P/+ und N/- mit einem zuverlässigen Voltmeter, um sicherzustellen, dass sie unter 45 VDC liegt.
1
Montieren Sie den Umrichter senkrecht auf einer ebenen, nicht brennbaren Oberfläche, um eine ordnungsgemäße Luftströmung nach oben durch den Kühlkörper zu gewährleisten.
2
Schließen Sie die dreiphasige Wechselstromversorgung ausschließlich an die Klemmen R/L1, S/L2 und T/L3 an. Der Anschluss der Stromversorgung an die Ausgangsklemmen U, V und W führt zu dauerhaften Schäden am Gerät.
3
Stellen Sie sicher, dass die Erdungsklemme des Umrichters an eine unabhängige Erdung mit niedrigem Widerstand angeschlossen ist, um die örtlichen Sicherheitsstandards einzuhalten.
