Beschreibung

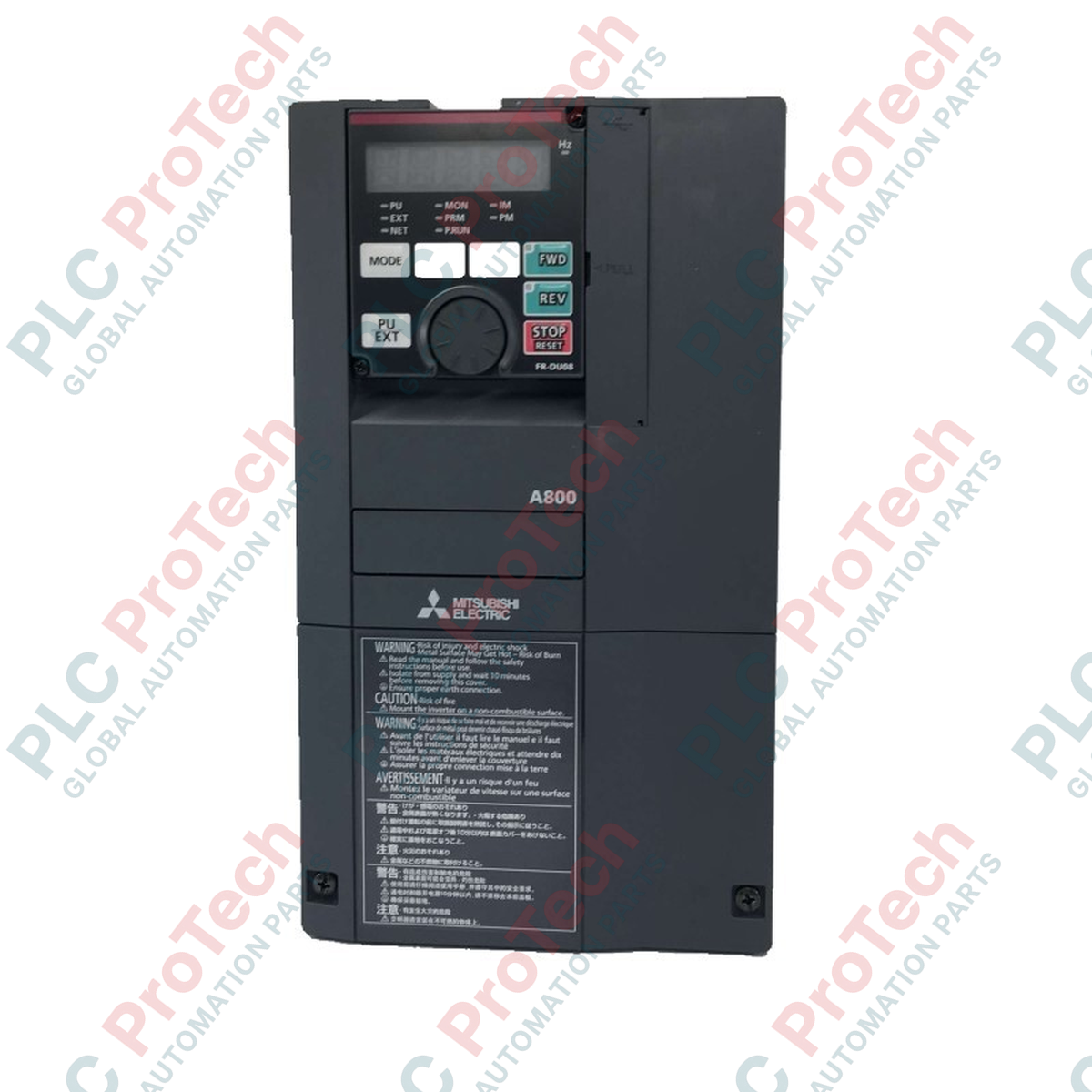

Der Mitsubishi Electric FR-A840-00170-2-60 wurde für eine präzise Drehzahl- und Drehmomentregelung in anspruchsvollen industriellen Umgebungen entwickelt und ist ein leistungsstarker dreiphasiger Frequenzumrichter der Premium-Baureihe FR-A800. Dieses Standardmodell arbeitet mit einem Eingang der 400-V-Klasse und verfügt über einen SLD-Nennstrom (Super Light Duty) von 17 A. Für langfristige Zuverlässigkeit unter rauen Betriebsbedingungen ist das Gerät mit einer speziellen Schutzbeschichtung der Leiterplatte (Klasse 3C2) ohne beschichtete Leiter ausgestattet und bietet dadurch einen hervorragenden Schutz gegen korrosive Gase und Feuchtigkeit. Sein robustes Kühlsystem nutzt eine Zwangsbelüftung, um optimale thermische Bedingungen in geschlossenen Schaltschränken aufrechtzuerhalten.
Merkmale
- Erweiterte sensorlose Echtzeit-Vektorregelung und Vektorregelung für eine präzise Drehzahl- und Drehmomentregelung.
- Speziell beschichtete Leiterplatten (gemäß IEC 60721-3-3 Klasse 3C2) für eine höhere Umweltbeständigkeit.
- PID-Regelung mit zwei Regelkreisen und integrierte SPS-Funktionalität zur Verarbeitung lokaler Automatisierungssequenzen.
- Flexible Überlastkapazitätsmodi zur Optimierung für verschiedene industrielle Lastprofile.
- Integrierte Sicherheitsstoppfunktion gemäß EN ISO 13849-1 Kategorie 3 / PLd und IEC 60204-1.
- Zwangsbelüftungssystem mit langlebigen Lüftern zur Minimierung des Wartungsaufwands.
Anwendungen
-
Förderanlagen: Präzise Drehzahlregelung und Drehmomentbegrenzungen für Anwendungen zur Materialbeförderung mit hoher Trägheit.
-
Pumpen und Lüftung: Energieeffiziente Durchflusssteuerung und Druckregelung mithilfe integrierter PID-Algorithmen.
-
Extruder und Mischer: Hohes Anlaufmoment und ausgezeichnete Drehzahlstabilität bei schwankenden Lasten.
-
Hebevorrichtungen und Kräne: Gleichmäßige Abläufe der mechanischen Bremsen und Routinen zur Anpassung an das Lastmoment.
Technische Daten
| Parameter |
Wert |
| Hersteller |
Mitsubishi Electric |
| Modellnummer |
FR-A840-00170-2-60 |
| Baureihe |
FR-A800 |
| Spannungsklasse |
Dreiphasig, 400-V-Klasse |
| Nenn-Eingangswechselspannung/-frequenz |
Dreiphasig, 380 bis 500 V AC, 50 Hz / 60 Hz |
| Zulässige Schwankung der AC-Spannung |
323 bis 550 V AC, 50 Hz / 60 Hz |
| Nennstrom des SLD-Wechselrichters |
17,0 A |
| Schutzbeschichtung der Leiterplatte |
Standardbeschichtung 3C2 (entspricht IEC 60721-3-3) |
| Beschichteter Leiter |
Keine |
| Schutzstruktur |
IP20 (geschlossene Bauart) |
| Kühlsystem |
Zwangsbelüftung |
| Nettogewicht des Geräts |
6,7 kg |
| Versandgewicht (berechnet) |
8,0 kg |
Empirische Erkenntnisse aus der Entwicklung
Alternative Modelle & Kompatibilität
Dieses Modell dient als moderner Ersatz für die ältere FR-A740-Serie. Obwohl sich die äußeren Abmessungen nur geringfügig ändern, ist die Anordnung der Steuerklemmen optimiert. Parameterkonfigurationen älterer FR-A740-Geräte können mit dem Softwareprogramm FR Configurator2 nahtlos importiert werden. Prüfen Sie beim Austausch eines Frequenzumrichters älterer Generation in einem engen Schaltschrank stets die tatsächlichen Abstände der Klemmenleiste.
Anwendungsfallen und technische Hinweise
Das Suffix -60 bezeichnet eine konforme Beschichtung der Leiterplatte gemäß 3C2. Dies wird für Standorte in der Abwasserbehandlung, der Zellstoff- und Papierindustrie oder der chemischen Verarbeitung dringend empfohlen. Da dieses Modell jedoch ohne beschichtete Leiter ausgelegt ist, darf es keinen starken atmosphärischen Konzentrationen von Chlor oder Schwefelsalzen ausgesetzt werden, die die Spezifikationen der Klasse 3C2 überschreiten. Bei Betrieb unter hohen Umgebungstemperaturen müssen die thermischen Leistungsminderungskurven angewendet werden, um Übertemperaturfehler (E.THT) zu verhindern.
Tipps zur Inbetriebnahme und Verdrahtung
Stellen Sie stets sicher, dass Steuersignale von Kabelwegen mit hoher Leistung getrennt sind. Verlegen Sie Steuer- und Leistungskabel in getrennten Kabelpritschen oder verwenden Sie geschirmte Kabel, deren Schirm nur am Frequenzumrichter geerdet ist. Falsche Erdschlussauslösungen (E.GF) können auftreten, wenn Ableitströme durch lange Motorkabel den Schwellenwert überschreiten; die Installation eines Ausgangsfilters für dV/dt oder einer Gleichtaktdrossel reduziert dieses Problem während der Inbetriebnahme.
Installationsrichtlinien
KRITISCHE WARNUNG: STROMSCHLAG- UND GERÄTESCHADENGEFAHR. Stellen Sie sicher, dass alle AC-Hauptstromquellen vor der Installation oder Wartung dieses Frequenzumrichters vollständig getrennt, verriegelt und gekennzeichnet sind. Warten Sie nach dem Trennen der Stromversorgung mindestens 10 Minuten, damit sich die Zwischenkreiskondensatoren vollständig entladen können. Überprüfen Sie vor dem Berühren elektrischer Klemmen, dass zwischen den Klemmen P/+ und N/- keine Spannung anliegt.
1
Montage im Gehäuse: Montieren Sie den Frequenzumrichter senkrecht auf einer ebenen, nicht brennbaren Oberfläche in einem Gehäuse der Schutzart IP20 oder höher. Halten Sie die Mindestabstände ein (50 mm oben und unten, 10 mm an den Seiten), damit die Kühlluft ungehindert durch die Kühlkörper strömen kann.
2
Verdrahtung von Leistungseingang und -ausgang: Schließen Sie die dreiphasige Wechselstromversorgung an die Klemmen R/L1, S/L2 und T/L3 an. Schließen Sie die Motorleitungen an die Klemmen U, V und W an. Unter keinen Umständen darf die Netzversorgung an die Ausgangsklemmen U, V oder W angeschlossen werden, da dies die internen IGBT-Module zerstört.
3
Erdungsanschluss: Verbinden Sie den Erdungsanschluss des Frequenzumrichters sicher mit der PE-Systemerde (Schutzleiter). Der Erdungswiderstand muss bei Installationen der 400-V-Klasse 10 Ohm oder weniger betragen, um sowohl Sicherheitsstandards als auch Anforderungen zur Unterdrückung hochfrequenter Störungen zu erfüllen.
