Beschreibung

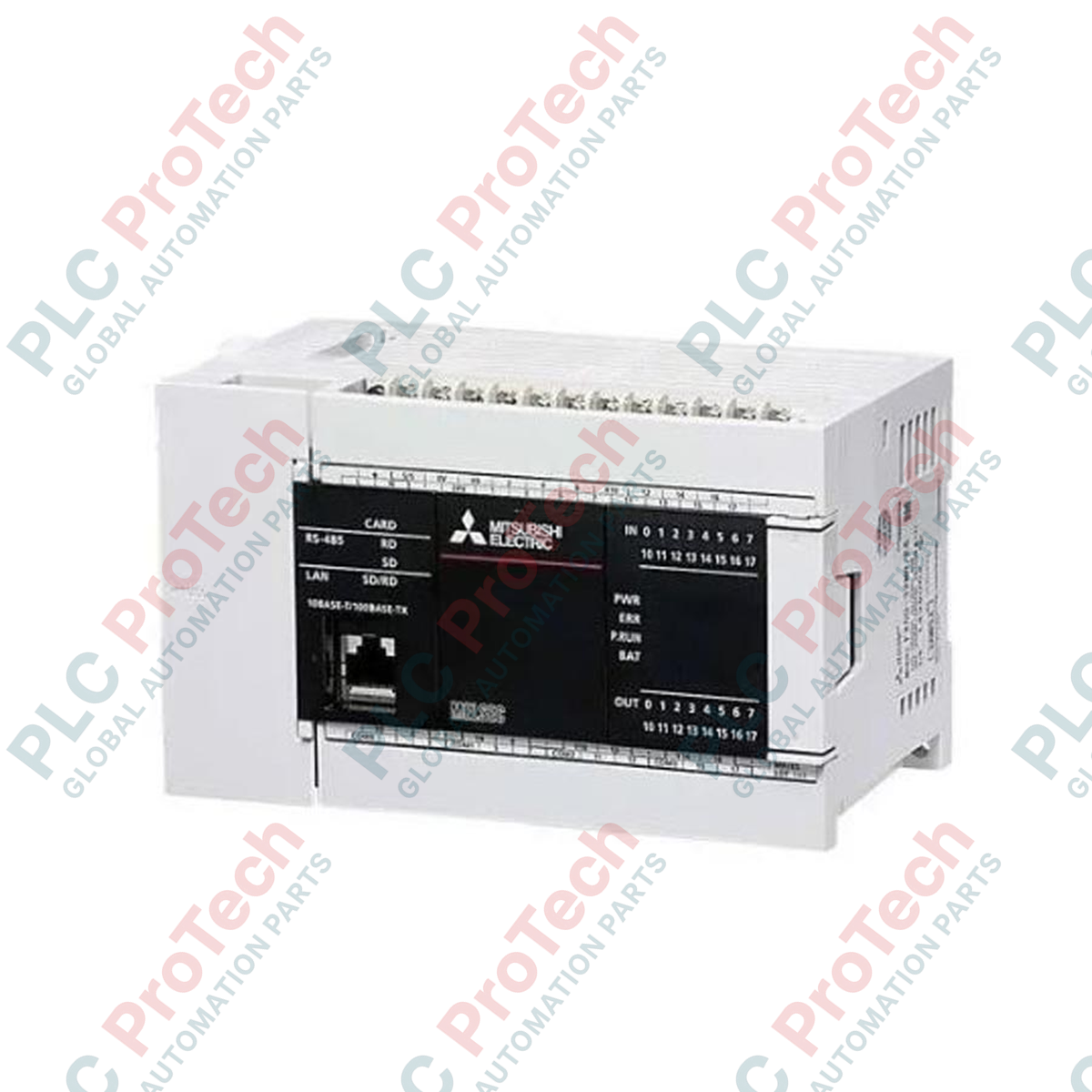

Der FX5U-80MT/DS wurde für leistungsstarke industrielle Automatisierungssysteme entwickelt und dient als leistungsfähige zentrale Verarbeitungseinheit innerhalb der Mitsubishi Electric MELSEC iQ-F-Plattform. Dieser Controller vereint umfangreichen integrierten Speicher, integrierte Kommunikationsschnittstellen und umfassende Erweiterungsmöglichkeiten. Entwicklungsteams setzen dieses Modul zur Steuerung komplexer Maschinenaufgaben ein und nutzen seine digitale E/A-Struktur mit hoher Dichte und schnellen Ausführungsgeschwindigkeiten zur Optimierung von Fabrikautomatisierungsprozessen.

Das Gerät verfügt über 40 digitale Eingänge und 40 Transistorausgänge direkt auf seinem kompakten Gehäuse und arbeitet mit einer nominalen 24-V-DC-Stromversorgung. Die Feldverdrahtung wird über robuste Schraubklemmenblöcke angeschlossen, die auch in industriellen Umgebungen mit starken Vibrationen eine hohe mechanische Stabilität gewährleisten. Die zugrunde liegende Architektur unterstützt die Netzwerkkommunikation über mehrere Protokolle sowie präzise Bewegungssteuerungsfunktionen und macht das Gerät zu einer zuverlässigen Wahl für moderne Steuerschaltschränke.

Funktionen

• Integrierte digitale Hochdichte-Steuerung mit 40 Eingängen und 40 Ausgängen.
• Robuste Schraubklemmenblock-Schnittstellen für hochzuverlässige physische Verbindungen.
• Integrierte interne 5-V-DC-Stromversorgung mit einer Kapazität von 1100 mA.
• Integrierte 24-V-DC-Service-Stromversorgung mit einer Kapazität von 770 mA.
• Transistorausgänge eignen sich für Hochfrequenzschaltungen und die präzise Erzeugung von Impulsfolgen.
• Integrierte Ethernet- und RS-485-Schnittstellen ermöglichen eine nahtlose Netzwerkintegration.

Anwendungen

• Automatisierte Montagelinien und Hochgeschwindigkeits-Verpackungsmaschinen.
• Steuerung von Materialtransport-, Sortier- und Fördersystemen.
• Steuerschaltschränke für Wasser- und Abwasserpumpen.
• HLK-Steuerung und allgemeine Gebäudeautomationssysteme.

Technische Daten

Installationsrichtlinien

Stellen Sie vor der Montage sicher, dass alle Stromquellen getrennt sind. Installieren Sie das Gerät mithilfe der integrierten Montageclips auf einer standardmäßigen 35-mm-DIN-Schiene oder befestigen Sie es direkt an einer Montageplatte mithilfe der dafür vorgesehenen Befestigungsbohrungen. Halten Sie oberhalb und unterhalb des Moduls einen Mindestabstand von 50 mm zur Belüftung ein, um einen Wärmestau im Gehäuse zu verhindern. Verdrahten Sie die Schraubklemmenblöcke gemäß den Drehmomentangaben des Herstellers und stellen Sie sicher, dass die Systemerdungsklemme über einen Erdungsleiter mit mindestens 2 mm² an eine separate Erdung der Klasse D (100 Ohm oder weniger) angeschlossen ist.

Konformität und Zertifizierungen

• CE (Conformité Européenne)
• UL-zertifiziert (Underwriters Laboratories)
