Beschreibung

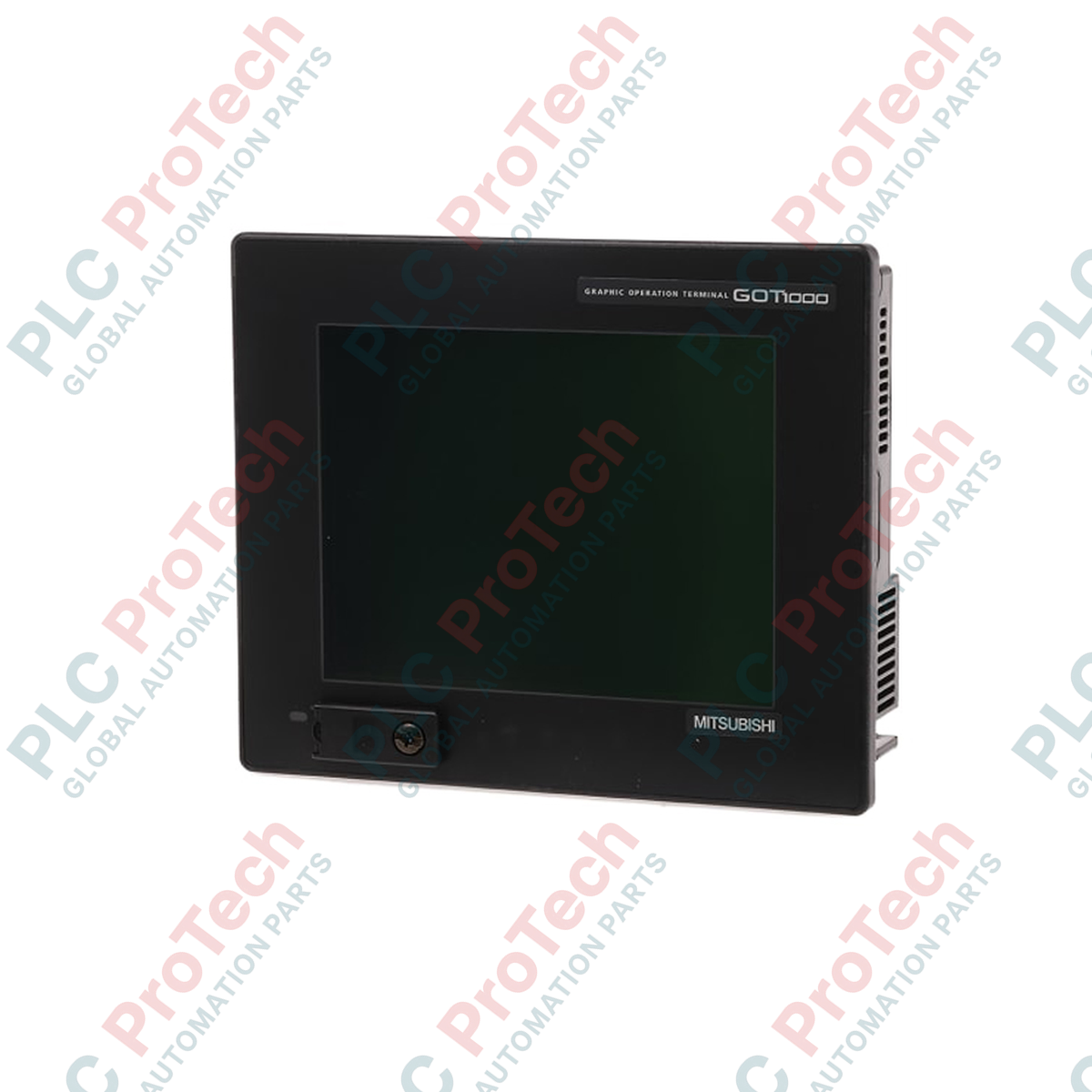

Das für platzsparende Überwachung auf Maschinenebene optimierte Mitsubishi Electric GT1150-QBBD-C ist ein leistungsstarkes Bediengerät der spezialisierten GT11-Unterserie der GOT1000-Plattform. Diese Hardware verfügt über ein 5,7-Zoll-STN-Monochromdisplay im Blaumodus, das für gut lesbare Diagnosemeldungen und übersichtliche Bedienoberflächen in anspruchsvollen Industrieumgebungen entwickelt wurde. Mit einem integrierten 3-MB-Flash-Speicher verarbeitet das Gerät komplexe Bildschirmdarstellungen, Alarmhistorien und mehrsprachige Zeichensätze. Zu den physischen Kommunikationsschnittstellen gehören serielle Hochgeschwindigkeitsanschlüsse für RS-232 und RS-422/485 sowie eine dedizierte USB-Verbindung, die eine zuverlässige direkte Anbindung an Steuerungen der MELSEC-Serie oder moderne Fertigungsnetzwerke ermöglicht.
Funktionen
- Kontrastreiches monochromes 5,7-Zoll-STN-Flüssigkristalldisplay mit einer Auflösung von 320 x 240 Pixeln.
- Integrierter interner 3-MB-Flash-Speicher zur effizienten Speicherung von Projektbildschirmen und Systemvariablen.
- Mehrere integrierte Anschlüsse mit unabhängigen RS-232- und RS-422/485-Kanälen für die Kommunikation mit mehreren Geräten.
- Frontseitig zugängliche USB-Schnittstelle für direkte Systemaktualisierungen, Programmierung und Wiederherstellung des Betriebssystems.
- Integrierter CompactFlash-Kartensteckplatz zur Unterstützung der lokalen Protokollierung von Daten und der Sicherung von Parametern.
Anwendungen
- Bedienung auf Maschinenebene in Verpackungs- und Materialhandhabungslinien.
- Autonome Montagezellen und kundenspezifische Fertigungsarbeitsplätze.
- Pumpstationen, Umweltüberwachung und dezentrale HVAC-Schaltschränke.
Technische Daten
| Parameter |
Spezifikation |
| Hersteller |
Mitsubishi Electric |
| Modellbezeichnung |
GT1150-QBBD-C |
| Serienname |
GOT1000 (GT11-Plattform) |
| Anzeigeeinheit |
Monochromes STN-LCD (blau/weiß) |
| Bildschirmgröße |
5,7 Zoll |
| Displayauflösung |
320 x 240 Pixel |
| Versorgungsspannung |
24 V DC (+10 %, -15 %) |
| Benutzerspeicherkapazität |
3 MB integrierter Flash-Speicher |
| Hintergrundbeleuchtung |
Kaltkathoden-Leuchtstoffröhre (austauschbar) |
| Externe Schnittstellen |
RS-232, RS-422/485, USB (Mini-B) |
| Speichererweiterungssteckplatz |
CompactFlash-(CF)-Kartensteckplatz (max. 2 GB) |
| Schutzart |
IP67f (Frontbereich bei ordnungsgemäßer Montage im Schaltschrank) |
| Betriebstemperatur |
0 bis 50 °C |
| Versandgewicht (berechnet) |
1,45 kg |
| Paketabmessungen (berechnet) |
230 mm x 195 mm x 95 mm |
Verbindungen und Schnittstellen
| Stecker / Anschluss |
Schnittstellenspezifikation |
Verwendungszweck |
| RS-422/485 |
9-polige D-Sub-Buchse |
Primärer SPS-Verbindungskanal (MELSEC oder wichtige Protokolle von Drittanbietern) |
| RS-232 |
9-poliger D-Sub-Stecker |
Peripheriegeräte (Scanner, Drucker) oder serielles Hoch-/Herunterladen über einen PC |
| USB-Gerät |
Mini-B-Anschluss |
Hochgeschwindigkeitsübertragung von Bildschirmdesigns, Softwarekommunikation und Betriebssystem-Updates |
| Stromversorgungsklemme |
Schraubklemmenblock |
24-V-DC-Stromversorgungseingang mit physischem Schutzerdungspunkt |
Alternative Modelle und Kompatibilität
Die Variante GT1150-QBBD-C verfügt über eine konforme Schutzbeschichtung für raue Betriebsumgebungen und unterscheidet sich dadurch von den standardmäßigen, unbeschichteten Basismodellen GT1150-QBBD. Beim Wechsel von Terminals der älteren GOT900-Serie, beispielsweise der F940GOT- oder GT10-Serie, können Bildschirmdatenbanken mithilfe des Migrationsassistenten in GT Designer3 nahtlos konvertiert werden. Stellen Sie sicher, dass alle Kommunikationstreiber aktualisiert wurden, um die GT11-Systemarchitektur während der Projektmigration zu unterstützen.
Anwendungsprobleme und technische Hinweise
Als monochromes blaues STN-LCD ist der Kontrast des Bildschirms dieses Geräts von Natur aus anfällig für Temperaturschwankungen. In Schaltschränken mit hohen Temperaturen kann der Grundkontrast des Bildschirms abnehmen, was zu Geisterbildern oder schlechter Lesbarkeit führt. Benutzer sollten den integrierten Systemdienstprogramm-Bildschirm verwenden, um Kontrastregister zu ändern oder automatische Kontrastanpassungen abhängig von der Temperatur einzurichten. Stellen Sie sicher, dass im umliegenden Schaltschrank eine ausreichende Luftzirkulation gewährleistet ist, wenn eine dauerhafte Einwirkung von Temperaturen nahe 50 °C zu erwarten ist.
Tipps für Inbetriebnahme und Verdrahtung
Um Kommunikationsausfälle oder Schäden an den Transceiver-Komponenten zu vermeiden, verlegen Sie RS-422/485-Seriellkommunikationskabel niemals neben 480-V-Motorkabeln für hohe Ströme oder Ausgangsleitungen von Frequenzumrichtern (VFDs). Verbinden Sie stets ein physisches Erdungsband mit der Erdungsklemme des Klemmenblocks, um elektromagnetische Störungen abzuleiten. Stellen Sie beim Zugriff auf den CF-Kartensteckplatz sicher, dass die Schnittstelle ausgehängt oder das Gerät ausgeschaltet ist, bevor Sie die Speicherkarte auswerfen, um eine Beschädigung der Projektdaten zu vermeiden.
Installationsrichtlinien
WICHTIGER WARNHINWEIS: STROMSCHLAG- UND ANLAGENABSTURZGEFAHR
Stellen Sie sicher, dass alle primären AC- und sekundären DC-Stromquellen, die das Zielgehäuse versorgen, vollständig freigeschaltet und gekennzeichnet sind, bevor Sie am GT1150-QBBD-C physische Ausschnitte vornehmen oder Verdrahtungsarbeiten durchführen. Verwenden Sie ein kalibriertes Multimeter, um zu überprüfen, dass die Stromleitungen vollständig spannungsfrei sind und keine verbleibenden Energiepfade vorhanden sind.
1
Überprüfen Sie, ob der Schalttafelausschnitt die vorgeschriebenen physischen Einbaumaße für standardmäßige 5,7-Zoll-GOT1000-Panels erfüllt.
2
Stellen Sie sicher, dass die hochleistungsfähige wasserdichte Dichtung im vorderen Blendenkanal des Geräts flach und sicher sitzt und frei von Verunreinigungen ist.
3
Setzen Sie das Terminal in den Schalttafelausschnitt ein und ziehen Sie die vier Befestigungsschrauben systematisch mit dem vom OEM vorgegebenen Drehmoment an, um Risse im Gehäuse zu vermeiden.
4
Schließen Sie die Anschlussleitungen der dedizierten 24-V-Gleichstromversorgung an die Schraubklemmen an. Schalten Sie die Stromversorgung ein, öffnen Sie das Menü zur Terminalkonfiguration und überprüfen Sie, ob die Parameter der physischen Systemverbindung mit Ihrem Controller übereinstimmen.
