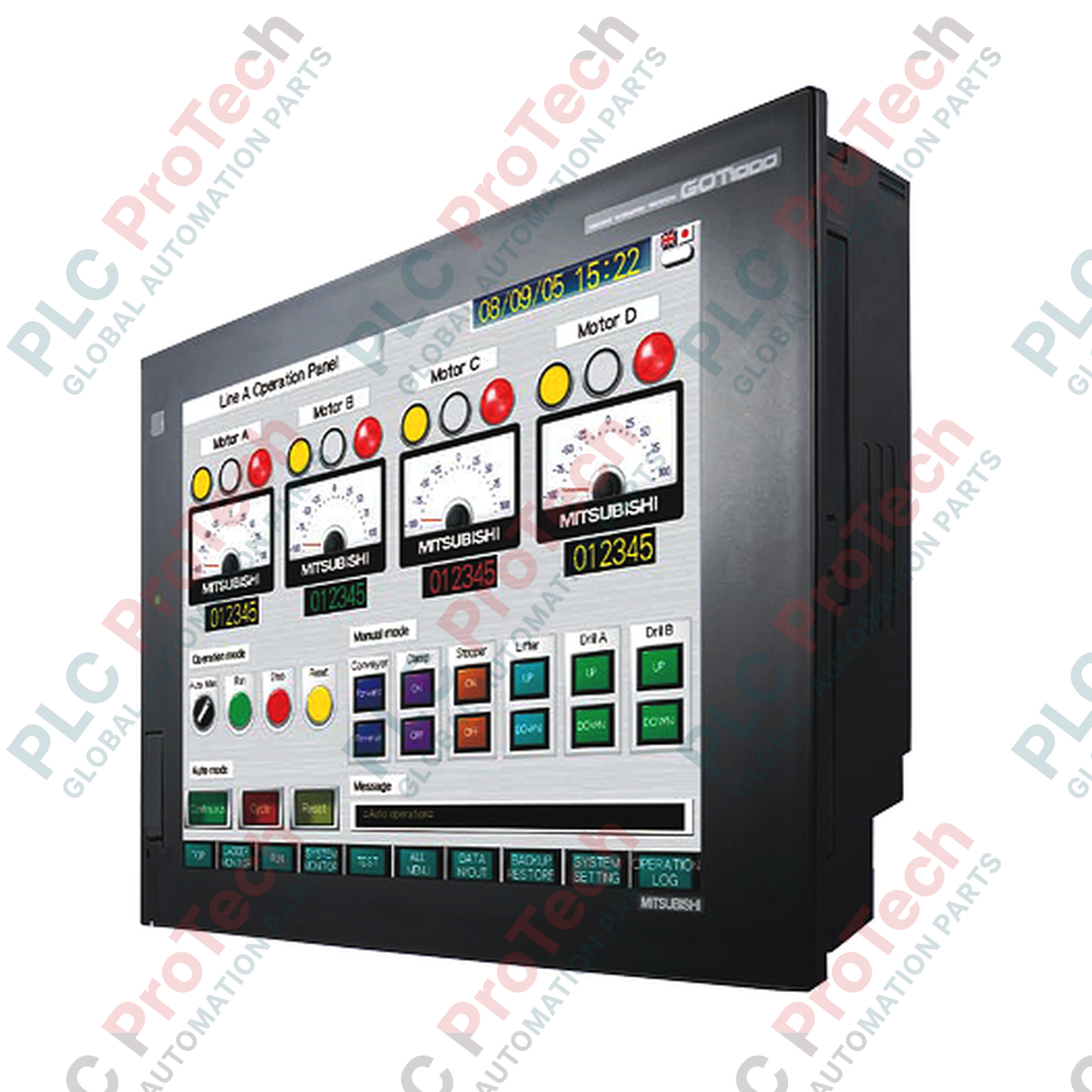

Das Mitsubishi Electric GT1685M-STBD ist ein leistungsstarkes 12,1-Zoll-HMI-Bedienterminal, das innerhalb der GOT1000-Architektur eine robuste Visualisierung und Systemsteuerung ermöglicht. Die mit 65.536 Farben unterstützte, hochhelle SVGA-TFT-Farbanzeige bietet als multimediafähige Schnittstelle eine außergewöhnliche Klarheit und große Betrachtungswinkel in anspruchsvollen industriellen Umgebungen. Das Gerät verfügt über 15 MB internen Flash-Speicher zur Verarbeitung komplexer Grafiken, Protokollierung von Daten und Speicherung von Betriebssystemkonfigurationen. Für eine nahtlose Systemintegration bietet es integrierte serielle Schnittstellen für Ethernet, RS-232 und RS-422/485 sowie zwei USB-Anschlüsse und einen CompactFlash-Kartensteckplatz und gewährleistet damit vielseitige Konnektivität zu SPS, Frequenzumrichtern und übergeordneten Steuerungsnetzwerken.
| Parameter | Spezifikationswert |
|---|---|
| Hersteller | Mitsubishi Electric |
| Modellnummer | GT1685M-STBD |
| Serie | GOT1000 (GT16-Plattform) |
| Anzeigegerätetyp | TFT-Farb-LCD (hohe Helligkeit, großer Betrachtungswinkel) |
| Bildschirmgröße | 12,1 Zoll |
| Auflösung | 800 x 600 Pixel (SVGA) |
| Anzeigefarben | 65.536 Farben |
| Betrachtungswinkel | Rechts/links: 80 Grad, oben: 60 Grad, unten: 80 Grad |
| Hintergrundbeleuchtungstyp | Austauschbare Kaltkathoden-Leuchtstoffröhre (CCFL) |
| Touchpaneltyp | Analoger resistiver Touchscreen (Einzelpunkt) |
| Integrierter Speicher | 15-MB-Flash-Speicher (Laufwerk C) |
| Eingangsspannung der Stromversorgung | 24 VDC (+25 %, -20 %) |
| Leistungsaufnahme | 40 W oder weniger (26 W oder weniger bei ausgeschalteter Hintergrundbeleuchtung) |
| Prüfspannung | 500 VDC für 1 Minute zwischen Stromversorgungsanschluss und Erde |
| Isolationswiderstand | 10 MOhm oder höher (500 VDC mit Isolationsprüfgerät) |
| Schutzart | Vorderseite: IP67, Schaltschrankinneres: IP2X |
| Außenabmessungen (B x H x T) | 316 x 242 x 52 mm |
| Abmessungen des Schalttafelausschnitts | 302 x 228 mm |
| Nettogewicht des Geräts | 2,7 kg |
| Versandgewicht (berechnet) | 3,85 kg |
| Verpackungsabmessungen (berechnet) | 395 x 310 x 145 mm |
| Schnittstellentyp | Anschluss / Spezifikation | Funktionszuordnung |
|---|---|---|
| RS-232 | D-sub, 9-polig (Stecker) | SPS-Kommunikation, PC-Programmierverbindung (bis zu 115200 Bit/s) |
| RS-422/485 | 14-polig (Buchse) | Controller-Vernetzung und Multi-Drop-Feldbusschnittstellen (bis zu 115200 Bit/s) |
| Ethernet | RJ-45 (100BASE-TX) | Verbindung zum Netzwerkcontroller, Weiterleitung von MES-Schnittstellendaten, Schnittstelle zu entfernten Hosts |
| USB-Host | Typ A (USB 1.1 / 2.0 Full Speed) | Übertragung auf externe Speichermedien, Einbindung von Tastatur und Maus, Schnittstelle für Barcodescanner |
| USB-Gerät | Mini-B (USB 1.1 / 2.0 Full Speed) | Direkte PC-Schnittstelle für die Projektübertragung, Betriebssystemaktualisierungen und den FA-Transparentmodus |
| CF-Kartensteckplatz | CompactFlash Typ I | Datenprotokollierung, Rezeptverwaltung, Systemstart von Sicherungen, Speicherung lokalisierter Bildschirme |
Der GT1685M-STBD gehört zur älteren Produktfamilie GOT1000. Für moderne Systemdesigns, die eine Migration auf Plattformen der aktuellen Generation erfordern, entspricht dieses Modul funktional der GOT2000-Serie (z. B. dem GT2712-STBD). Bildschirmdesigns, die in GT Works3 für den GT1685M entwickelt wurden, können über das native Migrationsprogramm in GT Works3 automatisch hochskaliert und für die GT27-Serie kompiliert werden. Achten Sie bei der Migration auf die Konfigurationen der Kommunikationsmodule, da sich die Rückwand-Erweiterungseinheiten zwischen den Generationen GOT1000 und GOT2000 unterscheiden.
Wenn Sie das GT1685M-STBD in Umgebungen mit hoher elektrischer Störbelastung einsetzen, stellen Sie sicher, dass die 24-VDC-Stromversorgung sauber und dediziert ist. Transiente Spannungseinbrüche oder Welligkeiten von mehr als -20 % (unter 19,2 VDC) können unerwartete Watchdog-Resets oder Abweichungen bei der Touch-Kalibrierung auslösen. Überprüfen Sie außerdem, ob die Zeitüberschreitungseinstellungen für die Display-Hintergrundbeleuchtung in der Projektkonfiguration optimal eingestellt sind. Eine längere Einschaltzeit des Bildschirms bei maximaler Helligkeit (470 cd/m2) und Temperaturen über 45 °C beschleunigt die Alterung der CCFL-Röhre und verkürzt die typische Funktionslebensdauer von 50.000 Stunden.
Verwenden Sie für die industrielle Kommunikation über die 14-polige RS-422/485-Schnittstelle verdrillte, geschirmte Kabel (z. B. Belden 3106A oder gleichwertig). Verbinden Sie die Abschirmleitung sicher mit der Funktionserdungsklemme (FG) am GOT-Klemmenblock und erden Sie sie an einem einzigen Punkt im Gehäuse. Wenn Sie GT Works3 für Projektaktualisierungen verwenden, nutzen Sie den Mini-B-USB-Anschluss für schnelle Übertragungen mit hoher Datenintegrität. Wenn Sie jedoch ein Upgrade über Ethernet durchführen, richten Sie auf Ihrem Konfigurations-Laptop eine statische IP-Adresse ein, deren Subnetzmaske mit der des lokalen HMI übereinstimmt, um Übertragungsunterbrechungen zu vermeiden.
KRITISCHER WARNHINWEIS:
Bevor Sie mechanische Installationen, Schalttafelausschnitte oder Änderungen an der Verdrahtung vornehmen, trennen Sie die Hauptversorgung des Schaltschranks vollständig und schalten Sie sie spannungsfrei. Überprüfen Sie mit einem kalibrierten Multimeter, dass an allen Klemmenanschlüssen 0 V anliegen. Wenn die ankommenden 24-VDC-Zuleitungen nicht getrennt werden, kann dies zu Klemmenbeschädigungen, zum Ausfall interner Modulkomponenten oder zu Stromschlaggefahr führen.
Fertigen Sie einen präzisen Schalttafelausschnitt mit einer Breite von 302 mm und einer Höhe von 228 mm an. Entgraten Sie alle Metallkanten, um Beschädigungen an der Schutzdichtung zu verhindern.
Prüfen Sie, ob die Flüssigkeitsdichtung aus Gummi korrekt in der Nut der HMI-Blende sitzt, um den IP67-Schutz der Vorderseite sicherzustellen.
Führen Sie das HMI von der Vorderseite durch den Ausschnitt ein. Ziehen Sie die mitgelieferten Metall-Montagehalterungen von hinten fest. Wenden Sie ein Anzugsdrehmoment von 0,36 bis 0,48 N-m an, um ein Verziehen der Frontplatte zu verhindern.
Schließen Sie die 24-VDC-Stromversorgungsleitungen mit M3-Schraubklemmen (unter Verwendung von RAV1.25-3- oder V2-S3.3-Kabelschuhen) ab. Ziehen Sie die Schrauben des Klemmenblocks mit einem Drehmoment zwischen 0,5 und 0,8 N-m an.
Verbinden Sie die dedizierte Funktionserdungsleitung (FG) mit einer sauberen Klemmenleiste auf Ihrer Rückwandplatine. Schließen Sie anschließend serielle, Ethernet- und USB-Kabel gemäß den Projektanforderungen an.
