Beschreibung

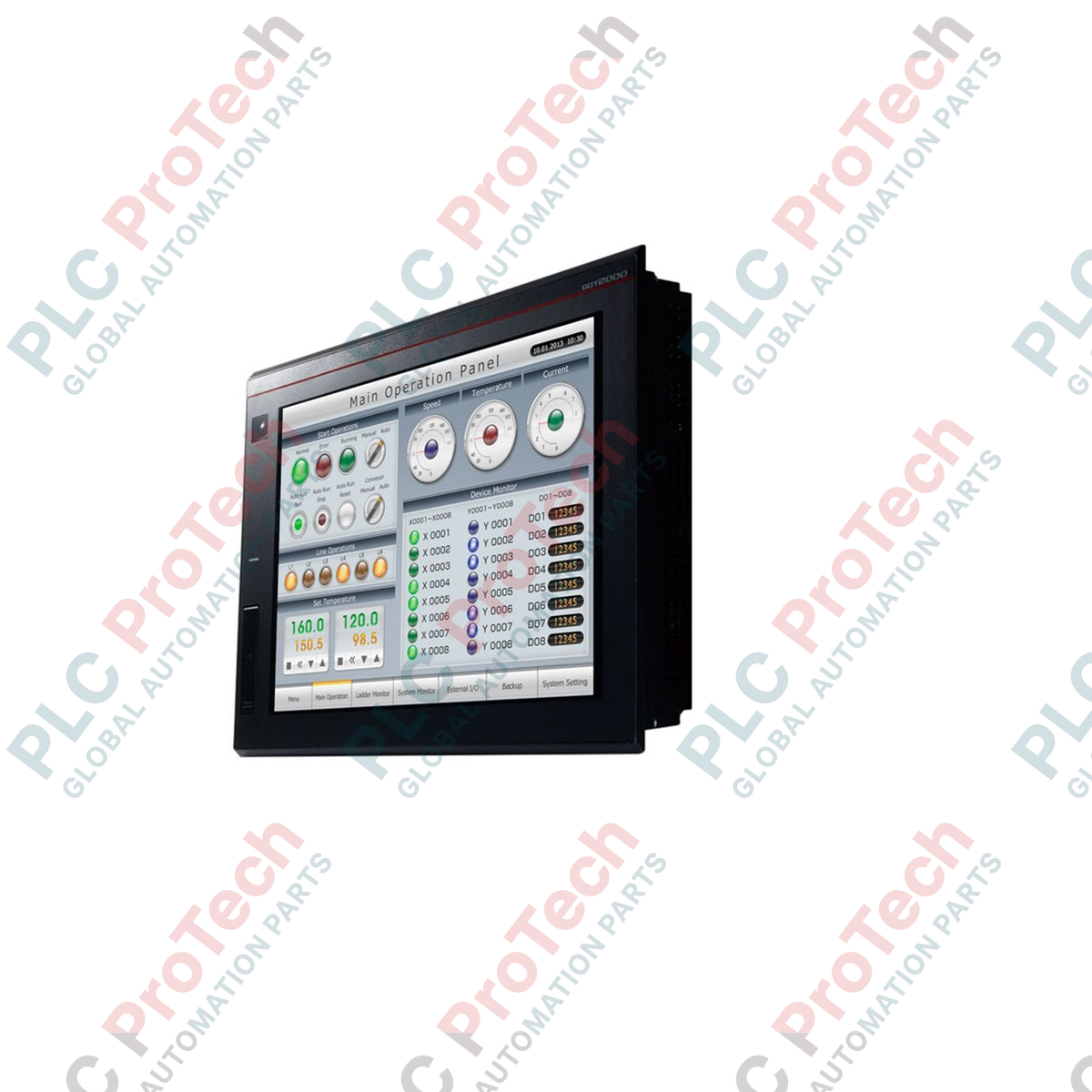

Als zentrale Visualisierungsschnittstelle in modernen Steuerungsarchitekturen bietet das Mitsubishi Electric GT2508-STBD-Bedienterminal zuverlässige Leistung für die Überwachung auf Maschinenebene. Dieses leistungsstarke HMI verfügt über ein 8,4-Zoll-TFT-Farbdisplay mit SVGA-Auflösung (640 x 480 Pixel) und ermöglicht eine klare Systemdiagnose sowie Prozessdarstellung in platzbeschränkten Industriepanels. Für die Integration in MELSEC-SPSen und Steuerungen von Drittanbietern ausgelegt, bietet es Multi-Touch-Funktionen für Gesten wie Zusammenziehen, Zoomen und Scrollen. Das Gerät wird mit standardmäßiger 24-VDC-Spannung betrieben, verfügt über eine schwarze Blende und bietet umfangreiche Anschlussschnittstellen, darunter Ethernet-, serielle und USB-Anschlüsse für schnelle Datenübertragungen und Protokollierung.
Wichtige Merkmale
-
Kontraststarkes Display: 8,4-Zoll-TFT-Farb-LCD mit 65.536 Farben und SVGA-Auflösung.
-
Intelligente Multi-Touch-Funktion: Unterstützt Zwei-Punkt-Touch-Befehle für eine sichere, mehrstufige Bedienung und Bildschirmnavigation.
-
Flexible Konnektivität: Integrierte Ethernet-, RS-232- und RS-422/485-Seriellanschlüsse für vielfältige Feldkommunikation.
-
Speichererweiterung: Dedizierter SD-Speicherkartensteckplatz und zwei USB-Anschlüsse (Host und Device) für Projektverwaltung und Diagnoseprotokollierung.
-
Robuster Schutz: Die Schutzart der Frontplatte entspricht bei der Montage der Schutzart IP67F und schützt vor dem Eindringen von Staub und Wasser.
Anwendungen
- Arbeitszellen an Automobilmontagelinien.
- Wasseraufbereitungsanlagen und lokale Pumpstationen.
- Verpackungs-, Sortier- und Materialtransportsysteme.
- Steuerpulte für die Dosierung von Chemikalien und die Lebensmittelproduktion.
Technische Daten
| Parameter |
Spezifikation |
| Hersteller |
Mitsubishi Electric |
| Modellbezeichnung |
GT2508-STBD |
| Serie |
GOT2000 / GT25 |
| Displaygröße |
8,4 Zoll |
| Displaytyp |
TFT-Farb-LCD |
| Auflösung |
SVGA (640 x 480 Pixel) |
| Hintergrundbeleuchtung |
LED (nicht austauschbar, langlebig) |
| Nenneingangsspannung |
24 VDC (+25 %, -20 %) |
| Rahmenfarbe |
Schwarz |
| Speicherkapazität |
Anwenderspeicher: 32 MB |
| Abmessungen des Schalttafelausschnitts |
227 mm x 176 mm |
| Betriebstemperaturbereich |
0 bis 55 °C |
| Versandgewicht |
8,0 kg (einschließlich sicherer Verpackung) |
Anschlüsse und Schnittstellen
| Schnittstellenanschluss |
Funktions-/Anschlussbelegung |
| Ethernet-Anschluss |
1x RJ45, 100BASE-TX/10BASE-T für SPS-Kommunikation und Netzwerkkonfiguration |
| RS-232-Anschluss |
1x 9-poliger D-Sub-Stecker (männlich) für die Integration älterer Steuerungen oder Barcode-Lesegeräte |
| RS-422/485-Anschluss |
1x D-Sub, 9-polig (Buchse), für serielle Hochgeschwindigkeitsnetzwerke mit differenzieller Signalübertragung |
| USB-Host-Anschluss |
1x USB Typ A (USB 2.0) zum Anschließen externer Mäuse, Tastaturen oder Speichermedien |
| USB-Geräteanschluss |
1x USB Mini-B (USB 2.0) zum Hoch- und Herunterladen von Projekten über eine lokale PC-Verbindung |
Erkenntnisse aus der praktischen Konstruktion
Alternative Modelle und Kompatibilität
Das GT2508-STBD dient als Ersatzgerät mit standardisierten Abmessungen für ältere 8,4-Zoll-Geräte der GOT1000-Serie. Beachten Sie bei der Umrüstung älterer Installationen, dass das Gerät zwar den standardmäßigen Schalttafelausschnitt (227 mm x 176 mm) verwendet, dank seines schlanken Gehäuses jedoch weniger Einbautiefe im Schaltschrank benötigt. Die Projektkonvertierung wird nahtlos mit der Software MELSOFT GT Works3 durchgeführt.
Anwendungsfallen und technische Hinweise
Bei Verwendung der Protokollierungs- und Datensicherungsfunktionen dürfen nur SD-Karten in Industriequalität eingesetzt werden. Herkömmliche SD-Karten für Endverbraucher erreichen bei kontinuierlicher Parameterprotokollierung schnell das Ende ihrer Schreibzyklen, was zu einer Beschädigung des Dateisystems und Systemblockierungen führen kann. Sorgen Sie an der Rückseite und oberhalb des Geräts für mindestens 100 mm Freiraum, damit die Kühlluft ungehindert zirkulieren kann.
Tipps zur Inbetriebnahme und Verdrahtung
Für einen zuverlässigen Betrieb in Umgebungen mit hohem Störpegel muss der Rahmen-Erdungsanschluss (FG) direkt mit einer eigenen elektrischen Erdung der Klasse D mit einem Widerstand von höchstens 100 Ohm verbunden werden. Verlegen Sie die 24-VDC-Stromleitungen nicht im selben Kabelkanal wie Hochspannungsleitungen für AC-Motoren oder VFD-Ausgänge, um eine Einkopplung elektrischer Störungen in die empfindlichen Logikplatinen zu verhindern.
Installationsrichtlinien
KRITISCHER WARNHINWEIS: Schalten Sie alle primären und Hilfsstromversorgungssysteme spannungsfrei, bevor Sie mit dem Ausschneiden der Schalttafel oder der physischen Installation beginnen. Vergewissern Sie sich, dass die Eingangsspannung dem erforderlichen Standard von 24 VDC entspricht. Ein Betrieb außerhalb des vorgesehenen Spannungstoleranzbereichs (19,2 bis 28,8 VDC) birgt das Risiko schwerer Schäden an den internen Komponenten des Anschlusses.
1
Bereiten Sie einen sauberen Ausschnitt mit den Maßen 227 mm x 176 mm vor. Stellen Sie sicher, dass die Schalttafelstärke zwischen 2,0 mm und 4,0 mm liegt, um die mechanische Stabilität zu gewährleisten.
2
Prüfen Sie vor dem Einsetzen des Anschlusses in die Schalttafel, ob die Dichtung für die Umgebungsabdichtung vollständig sitzt und frei von Verunreinigungen in ihrer Nut an der rückseitigen Blende liegt.
3
Setzen Sie die mitgelieferten Befestigungsklemmen in die seitlichen Aussparungen des Anschlusses ein und ziehen Sie die Schrauben gleichmäßig mit einem Ziel-Drehmoment von 0,36 bis 0,48 N-m an, um eine vollständige IP67F-Abdichtung zu erzielen, ohne den Rahmen zu verformen.
4
Schließen Sie die Kommunikationskabel an die dafür vorgesehenen Anschlüsse an und stellen Sie sichere physische Verbindungen her, um durch Vibrationen verursachte Trennungen während des Betriebs zu verhindern.
