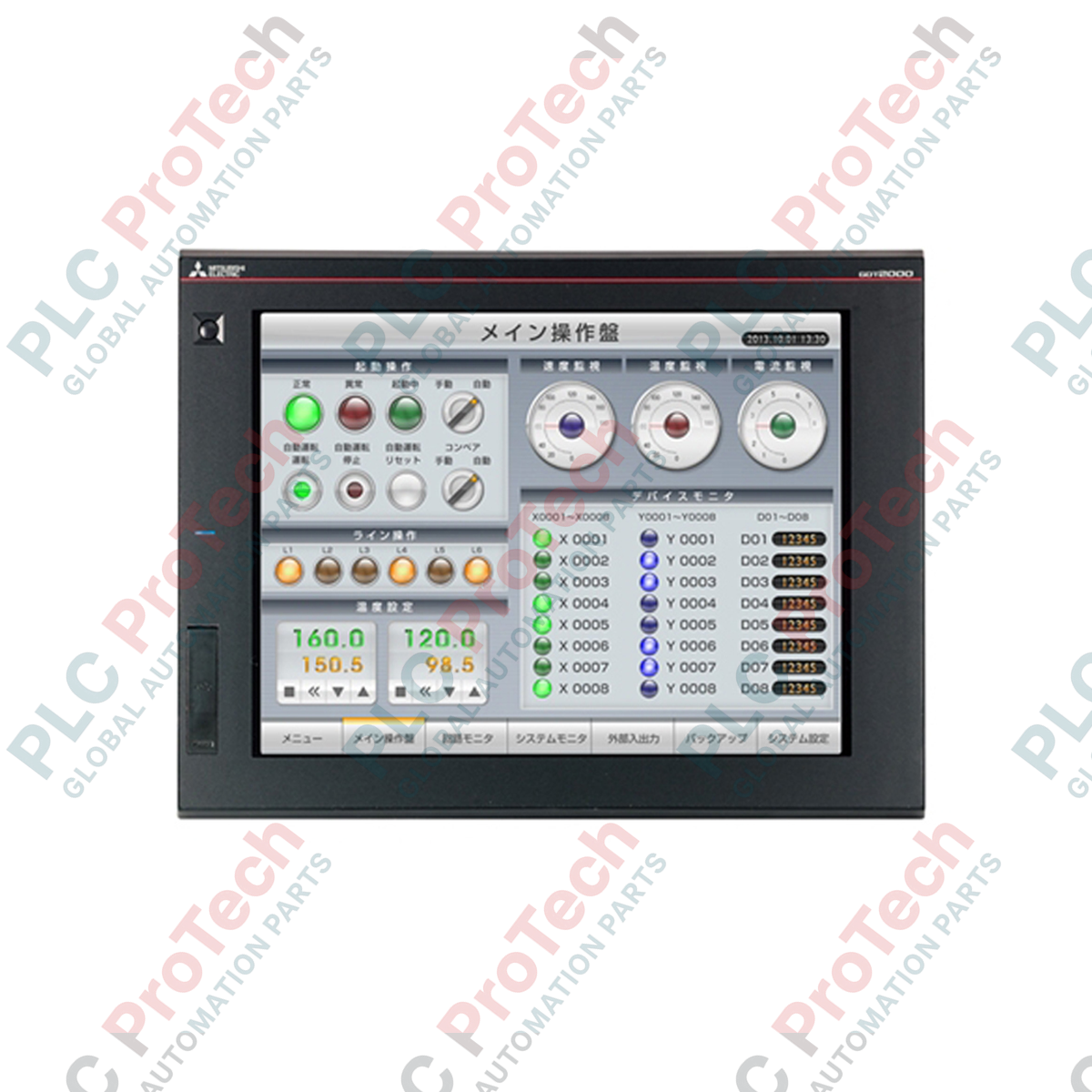

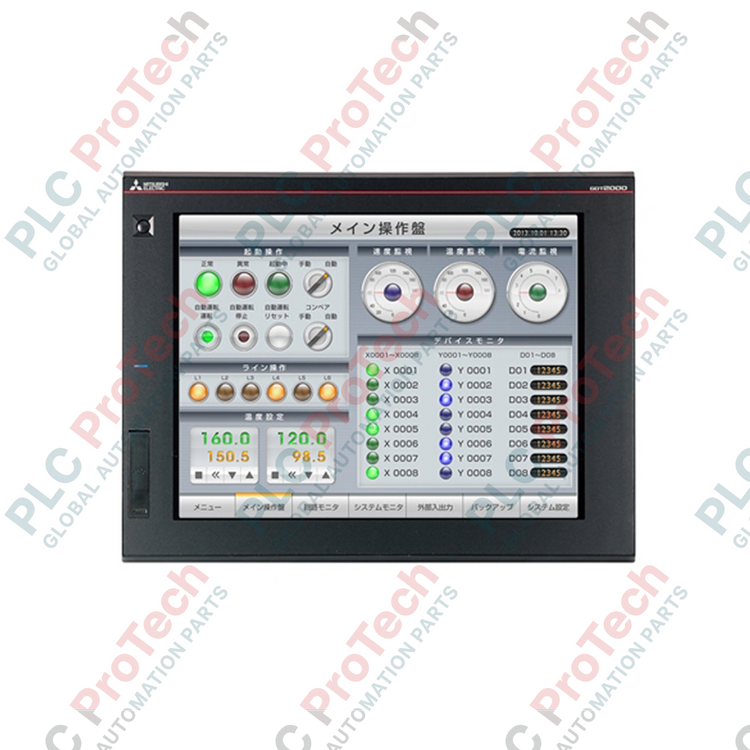

Mitsubishi Electric GT2715-XTBD Grafisches Bedienterminal der GOT2000-Serie

Beschreibung

Der GT2715-XTBD wurde für leistungsstarke industrielle Visualisierungsanwendungen entwickelt und dient als robuste Mensch-Maschine-Schnittstelle (HMI) innerhalb der Mitsubishi Electric GOT2000 Series. Mit einem 15-Zoll-TFT-Farb-LCD mit XGA-Auflösung ermöglicht dieses Anzeigemodul eine klare Statusüberwachung und Bedienerinteraktion für komplexe Fabrikautomatisierungssysteme.

Das Gerät nutzt ein analoges resistives Folien-Touchpanel für eine präzise Eingabesteuerung und verfügt über einen integrierten Menschensensor mit einer Erfassungsreichweite von 1 Meter, um die Energieeffizienz der Display-Hintergrundbeleuchtung zu steuern. Mit einem dedizierten ROM-Speicher von 57 MB und 128 MB RAM für die Betriebsverarbeitung verarbeitet der GT2715-XTBD grafikintensive Bildschirme und Trenddaten ohne Leistungseinbußen. Die Frontplatte ist für den Einsatz in anspruchsvollen Industrieumgebungen ausgelegt und besitzt bei ordnungsgemäßer Montage im Bedienpanel die Schutzart IP67F, die das Eindringen von Staub und Wasser verhindert.

Funktionen

• Hochauflösendes 15-Zoll-TFT-Farb-LCD für eine detaillierte Auflösung von 1024 x 768 Punkten.
• Analoges resistives Touchpanel für eine flexible und verschleißbeständige Bedienerschnittstelle.
• Integrierter Näherungssensor mit einer Erfassungsreichweite von 1 Meter für das automatische Ein- und Ausschalten des Bildschirms.
• Umfangreiche Speicherarchitektur mit 57 MB Projektspeicher und 128 MB Arbeitsspeicher.
• Zweifarbige LED (blau und orange) zur Echtzeitanzeige des Systemstatus.
• Robuste Schutzart IP67F der Frontplatte gegen Flüssigkeitsspritzer und in der Luft befindliche Verunreinigungen.
• Langlebige Lithium-Backup-Batterie GT11-50BAT mit einer Datenerhaltungsdauer von etwa 5 Jahren bei Raumtemperatur.

Anwendungen

• Überwachung und Steuerung von Automobilmontagelinien.
• Visualisierungsterminals für Raffinerieprozesse in der Öl- und Gasindustrie.
• Wasseraufbereitungsanlagen und kommunale Pumpstationen.
• Schnittstellen für Hochgeschwindigkeitsverpackungsmaschinen und Sortieranlagen.

Technische Daten

Installationsrichtlinien

• Montage: Installieren Sie das Gerät in einen sauberen Schalttafelausschnitt gemäß der Maßzeichnung. Stellen Sie sicher, dass die Frontdichtung korrekt sitzt, um die Schutzart IP67F aufrechtzuerhalten.
• Verdrahtung: Schließen Sie eine 24-V-DC-Spannungsquelle innerhalb des Toleranzbereichs von +25 % / -20 % an. Achten Sie auf die richtige Polarität, um eine Beschädigung der internen Schutzschaltung zu vermeiden.
• Erdung: Verbinden Sie den vorgesehenen Erdungsanschluss mit einem zuverlässigen Funktionserdungssystem, um hochfrequente elektromagnetische Störungen zu minimieren.
• Thermische Aspekte: Sorgen Sie im Schaltschrank für ausreichenden Belüftungsabstand um das rückseitige Gehäuse des GOT-Terminals, um einen Wärmestau zu verhindern.
