Beschreibung

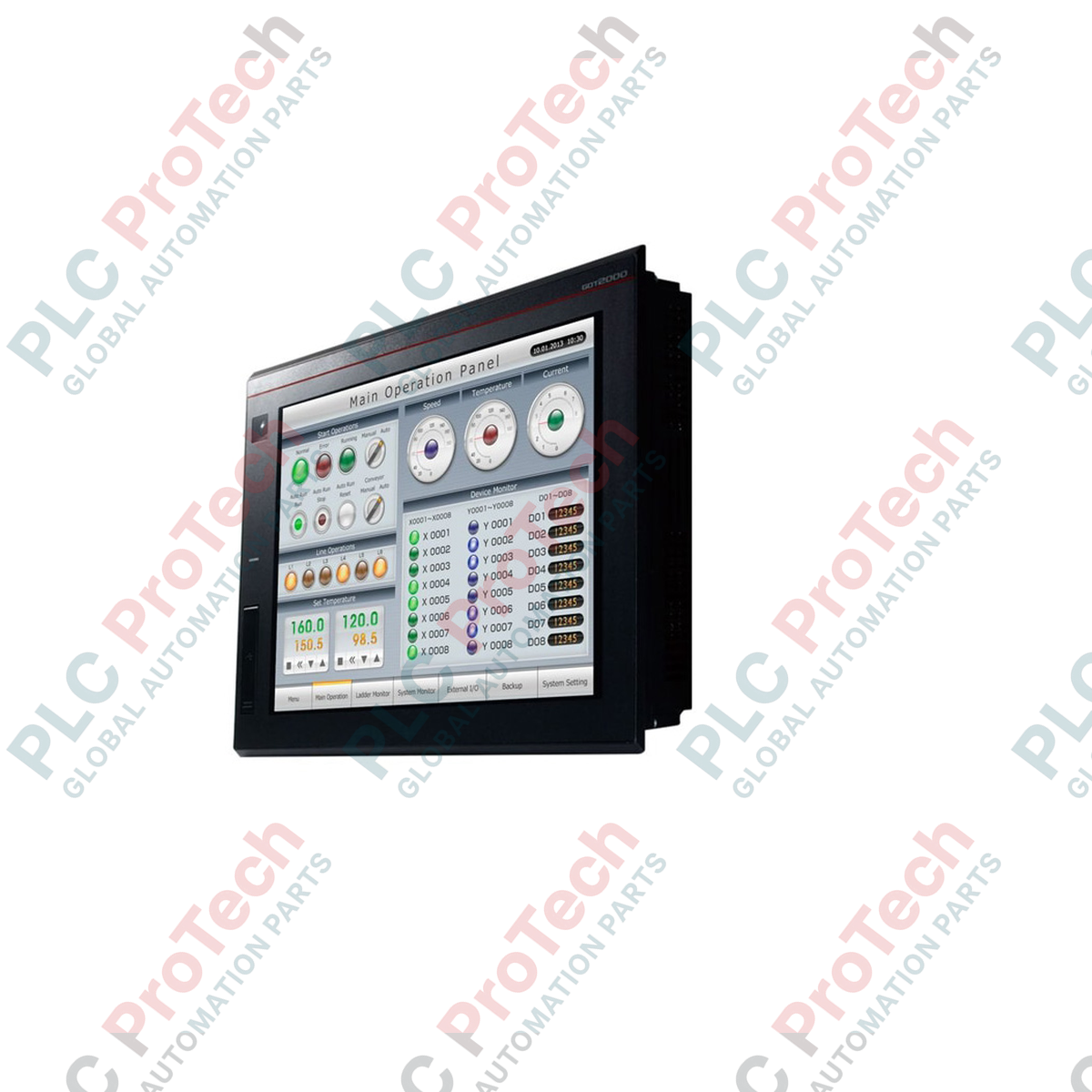

Der Mitsubishi Electric GT2510-VTBD ist als leistungsstarkes 10,4-Zoll Grafik-Bedienterminal innerhalb der GOT2000-Serie konzipiert und übernimmt anspruchsvolle Visualisierungs- und Steuerungsaufgaben in mittelgroßen bis großen Automatisierungsumgebungen. Dieses Mensch-Maschine-Interface (HMI) nutzt ein hochauflösendes TFT-Farbdisplay zur Darstellung klarer Prozessschemata, Diagnosescreens und interaktiver Steuerelemente. Für die nahtlose Integration in verschiedene Steuerungsarchitekturen verfügt das Gerät über leistungsstarke Onboard-Prozessoren und flexible Kommunikationsmöglichkeiten, die Echtzeit-Statusupdates ermöglichen und Systemlatenzen minimieren. Die Hardwarekonfiguration beinhaltet physische Schutzbarrieren, die das Gerät für den langfristigen Einsatz in industriellen Steuergehäusen optimieren, die Temperaturschwankungen und mechanischen Belastungen ausgesetzt sind.
Funktionen
-
Hochauflösendes Display: 10,4-Zoll TFT-LCD-Bildschirm mit bis zu 65.536 Farben und klarer VGA-Auflösung (640 x 480) für präzise Datenanzeige.
-
Analoger resistiver Touch: Hochbelastbarer analoger resistiver Bildschirm, der feine Steuerungseingaben und Multi-Touch-Funktionen wie Zoomen und Scrollen ermöglicht.
-
Umfassende Konnektivität: Eingebaute Anschlüsse für Ethernet (10BASE-T/100BASE-TX), RS-232, RS-422/485 und USB Host/Device-Verbindungen.
-
Industrieller Schutz: IP67F-Bewertung an der Frontplatte bei ordnungsgemäßer Montage, bietet Schutz gegen Wasserspritzer, Ölnebel und nicht leitenden Staub.
-
Datenportabilität: Integrierter SD-Kartensteckplatz unterstützt Hochgeschwindigkeits-Systembackups, Trendaufzeichnungen, Rezepte und Benutzerprogrammübertragungen.
Anwendungen
- Automobilmontageautomatisierung und Förderbandsteuerungsnetzwerke.
- Wasseraufbereitung, kommunale Pumpstationen und Überwachung von Flüssigkeitslagern.
- Lebensmittel- und Getränkeverpackungslinien, die regelmäßige Reinigungen erfordern.
- Überwachung von chemischer Verarbeitung und Chargenmischungsterminals.
Technische Spezifikationen Tabelle
| Parameter |
Spezifikationswert |
| Hersteller |
Mitsubishi Electric |
| Modellnummer |
GT2510-VTBD |
| Serienname |
GOT2000 (GT25) |
| Anzeigegröße & Typ |
10,4-Zoll TFT-Farbdisplay |
| Auflösung |
VGA (640 x 480 Pixel) |
| Eingangsspannung |
24 VDC (+25 %, -20 %) |
| Stromverbrauch (maximal) |
33 W oder weniger |
| Einschaltstrom |
5 A oder weniger (20 ms bei 25 °C, maximale Last) |
| Isolationsspannung |
350 VAC für 1 Minute (zwischen Stromanschlüssen und Erde) |
| Betriebstemperatur |
0 bis 55 °C (Umgebungstemperatur) |
| Lagertemperatur |
-20 bis 60 °C |
| Betriebsfeuchtigkeit |
10 % bis 90 % relative Luftfeuchtigkeit, nicht kondensierend |
| Außenmaße (B x H x T) |
303 mm x 218 mm x 52 mm |
| Nettogewicht |
2,1 kg (ohne Montagehalterungen) |
| Versandgewicht (berechnet) |
3,5 kg |
| Herkunftsland |
Japan |
Anschlüsse und Schnittstellen
| Schnittstellenanschluss |
Funktion / Zuordnung |
| Ethernet Anschluss |
1 Kanal (10BASE-T/100BASE-TX) für Host-SPS-Netzwerke und PC-Verbindung |
| RS-232 Anschluss |
1 Kanal (D-sub 9-polig männlich) für serielle Gerätekommunikation und Barcodeleser |
| RS-422/485 Anschluss |
1 Kanal (D-sub 9-polig weiblich) für serielle Verbindung zu SPS oder Temperaturreglern |
| USB-Host |
1 Kanal (Typ-A) für USB-Speicher, Tastatur- oder Mausintegration |
| USB-Gerät |
1 Kanal (Mini-B) für Bildschirmprogramm-Uploads, -Downloads und PC-Kommunikation |
| Stromklemmenblock |
M3-Schraubklemmen für 24 VDC-Anschluss und Funktionserdung (FG) |
Empirische technische Erkenntnisse
Alternative Modelle & Kompatibilität
Das GT2510-VTBD ist ein direkter evolutionärer Nachfolger der älteren GT1575- und GT1675-Terminals. Während die Ausschnittmaße der Schalttafel identisch bleiben, müssen bei der Umrüstung von bestimmten Nicht-GOT-Panels physische Ausrichtungswinkel (GT15-10COUT-AGP) verwendet werden. Bildschirmprojekte, die in GT Designer3 erstellt wurden, erfordern nur minimale Anpassungen, allerdings muss die Software so konfiguriert werden, dass alte serielle Kommunikations-Treiber in die modernen Ethernet-Protokolle übersetzt werden, die auf dieser Hardware-Revision nativ unterstützt werden.
Anwendungsfallen & technische Hinweise
Beim Ausführen von Hochgeschwindigkeitsprotokollierungen direkt auf die SD-Karte stellen Sie sicher, dass Sie auf eine industrielle SLC-Karte mit aktiviertem Schreibverschleißmonitoring schreiben. Multi-Level-Cell-(MLC)-Verbraucherkarten können innerhalb von Wochen kontinuierlicher Schreibzyklen strukturelle Blockermüdung erleiden. Überprüfen Sie außerdem, dass die 24VDC-Versorgungsspannung während hoher Spitzenlastphasen (z. B. beim Einschalten von Motor-Schützen am gleichen DC-Bus) nicht unter 19,2 VDC fällt, um unbeabsichtigte Hardware-Resets zu verhindern.
Inbetriebnahme- & Verkabelungstipps
Für eine zuverlässige Kommunikation muss der Funktionserdungsanschluss (FG) an einen sauberen Klasse-D-Erdungspunkt mit einer Kabellänge von weniger als 1 Meter angeschlossen werden. Unter intensiven elektromagnetischen Störeinflüssen (EMI), wie sie bei benachbarten VFDs auftreten, sollten die RS-422/485-Seriellkabel abgeschirmt und die Abschirmung nur an einem Ende geerdet werden, um Erdschleifen zu vermeiden, die den Kommunikationsdatenstrom stören könnten.
Installationsrichtlinien
KRITISCHE WARNUNG
Stellen Sie sicher, dass alle eingehenden Stromversorgungen (sowohl Klemmenstrom als auch angeschlossene Netzwerkkabel) vollständig spannungsfrei geschaltet und verriegelt sind, bevor Sie mit der physischen Installation oder dem Anschließen der Klemmen beginnen. Das Versäumnis, die Stromversorgung zu isolieren, kann zu versehentlichen transienten Entladungen führen, die die internen optischen Isolationsschaltungen der RS-232- und RS-422-Ports beschädigen.
1
Vergewissern Sie sich, dass der Ausschnitt der Schalttafel die erforderlichen Maße von 289 mm (B) x 200 mm (H) mit einer maximalen Schalttafeldicke von 5 mm erfüllt.
2
Überprüfen Sie die wasserfeste Gummidichtung, die im äußeren Rand der HMI-Einheit eingebettet ist. Ersetzen Sie sie sofort, wenn sie gequetscht, verschmutzt oder beschädigt ist, um die IP67F-Dichtung intakt zu halten.
3
Schieben Sie die Klemme in den Ausschnitt der Schalttafel und sichern Sie sie von hinten mit den vier mitgelieferten Montagehaltern. Ziehen Sie die Montageschrauben in einem Kreuzmuster mit einem Drehmoment von 0,36 N·m an, um eine Verformung des Bildschirmrahmens zu verhindern.
4
Beenden Sie die 24VDC-Stromanschlüsse mit M3-Lötfreien Klemmen (wie RAV1.25-3 oder V2-S3.3) und ziehen Sie die Schrauben des Klemmenblocks mit einem Endanzugsmoment zwischen 0,5 und 0,8 N·m an.
