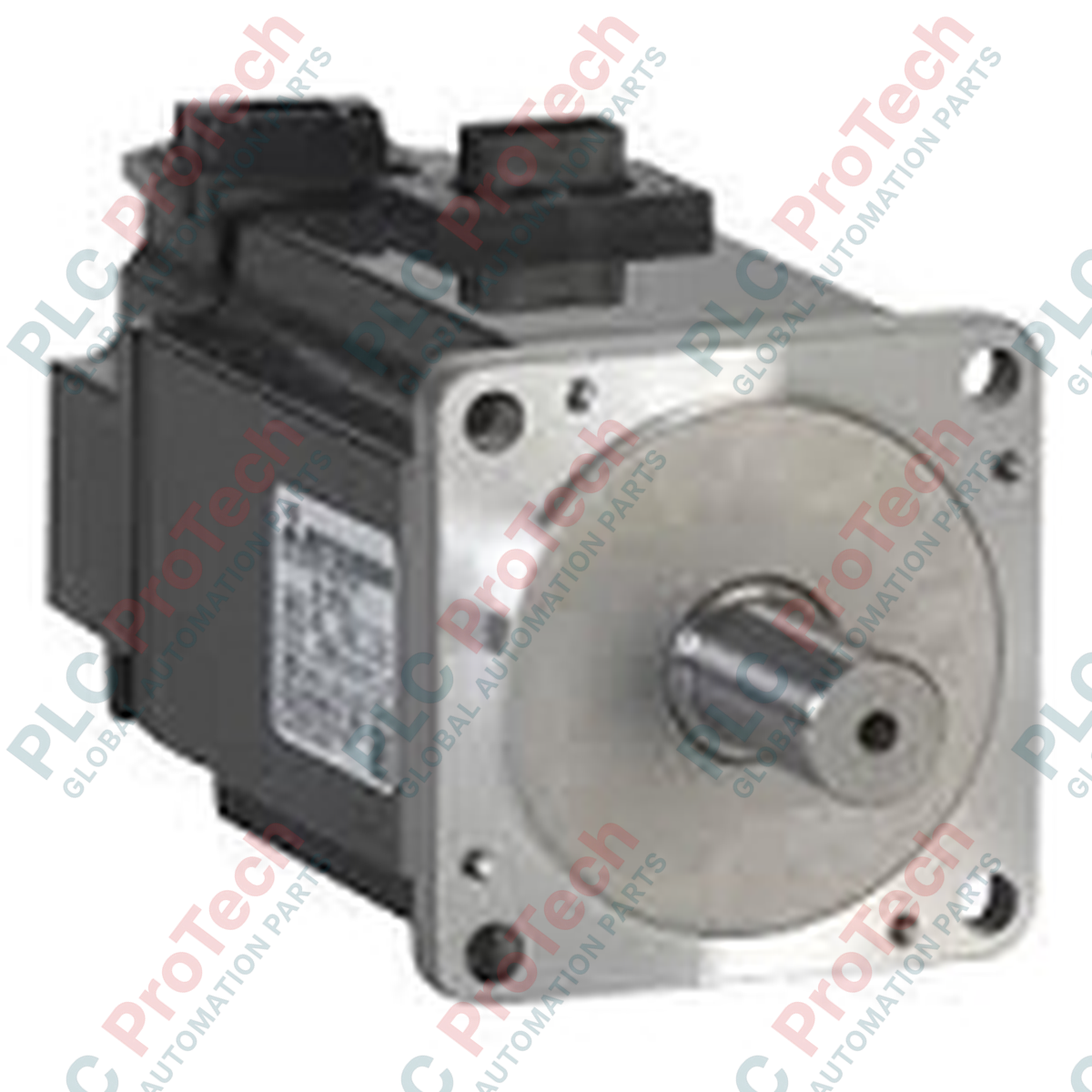

Mitsubishi Electric HC-SFS502 HC-SFS-Series-AC-Servomotor

Beschreibung

Der für industrielle Automatisierungssysteme mit hoher Einschaltdauer optimierte Mitsubishi Electric HC-SFS502 ist ein leistungsstarker AC-Servomotor, der für eine präzise Drehmoment- und Drehzahlregelung innerhalb der HC-SFS-Serie mit mittlerer Trägheit und mittlerer Leistung ausgelegt ist. Mit einer Nennleistung von 5,0 kW und einer Nenndrehzahl von 2000 U/min bietet dieser Industriemotor die mechanische Steifigkeit und dynamische Reaktion, die für anspruchsvolle Positionieraufgaben erforderlich sind. Er ist für die native Kombination mit den Servoverstärkern MR-J2S-500A und MR-J2S-500B ausgelegt, gewährleistet eine nahtlose Integration in die MELSEC-Steuerungsarchitektur und bewahrt auch unter anspruchsvollen Betriebsbedingungen eine stabile Hochgeschwindigkeitskommunikation.

Merkmale

• Ausführung mit mittlerer Trägheit: Besonders geeignet für Anwendungen mit schwankenden Lastträgheiten; sie ermöglicht eine stabile Abstimmung und reduziert mechanische Resonanzen.
• Hohe Drehmomentdichte: Liefert eine Nennausgangsleistung von 5,0 kW in einer kompakten Bauform und optimiert so den Platzbedarf von Schaltschrank und Maschine.
• IP65-Schutzart: Vollständig gegen das Eindringen von Staub und Niederdruck-Wasserstrahlen abgedichtet (ausgenommen die Wellenöffnung) und dadurch für einen zuverlässigen Betrieb in rauen Fertigungsumgebungen geeignet.
• Integrierte Encoder-Rückführung: Ausgestattet mit einem hochauflösenden Absolut-/Inkrementalencoder für eine präzise Positioniergenauigkeit im geschlossenen Regelkreis.

Anwendungen

• Portalsysteme und Transfersysteme für Fahrzeugmontagelinien.
• Hochgeschwindigkeits-Verpackungs- und Materialtransportmaschinen.
• Metallstanzen, Umformen und CNC-Hilfsachsen.
• Großformatige Druckmaschinen und Systeme zur Zugspannungsregelung.

Technische Daten

Erfahrungsbasierte technische Erkenntnisse

Alternative Modelle & Kompatibilität

Der HC-SFS502 ist Teil der älteren MR-J2S-Plattform. Beachten Sie bei der Modernisierung von Systemen oder der Beschaffung von Ersatzteilen, dass dieser Motor ohne spezielle Parameter zur Emulation älterer Systeme oder Antriebsmodule zur Antriebabstimmung nicht direkt mit neueren MR-J3- oder MR-J4-Verstärkern betrieben werden kann. Beim Umstieg auf die neuere HG-SR-Serie (z. B. HG-SR502) unterscheiden sich Montagegeometrie und Steckerbelegung; zur Anpassung an den älteren Einbauabdruck sind mechanische Adapterplatten und kundenspezifische Kabelkonfektionen erforderlich.

Anwendungsfehler und technische Hinweise

Aufgrund der Leistungsaufnahme von 5,0 kW ist die Rückspeiseenergie bei schneller Verzögerung ein kritischer Faktor. Berechnen Sie stets die thermische Kapazität Ihrer externen, an den Antrieb MR-J2S-500A/B angeschlossenen Rückspeisewiderstände. Eine Unterschätzung der Verzögerungsarbeitszyklen kann zu Überspannungsauslösungen (Alarm 10 oder Alarm 33) am Verstärker führen. Stellen Sie ausreichende Kühlabstände rund um das Motorgehäuse sicher, da Motoren mit mittlerer Trägheit im Dauerbetrieb einen ungehinderten Umgebungsluftstrom benötigen, um ein thermisches Durchgehen zu verhindern.

Tipps für Inbetriebnahme und Verdrahtung

Verwenden Sie stets originale hochflexible Mitsubishi-Encoder- und Stromkabel, um hochfrequente Störgeräusche zu vermeiden, die zu einem Verlust der Rückmeldung führen können (Alarm 16 oder Alarm 20). Stellen Sie sicher, dass die Abschirmung des Encoderkabels direkt mit der Chassisplatte des Verstärkers verbunden ist. Stellen Sie beim Abstimmen des MR-J2S-Verstärkers das anfängliche Lastträgheitsverhältnis manuell ein, bevor Sie die automatische Abstimmung starten, da die hohen Trägheitseigenschaften des HC-SFS502 dazu führen können, dass standardmäßige automatische Abstimmungsregelkreise überschwingen, was physische Maschinenvibrationen zur Folge hat.
