Mitsubishi Electric

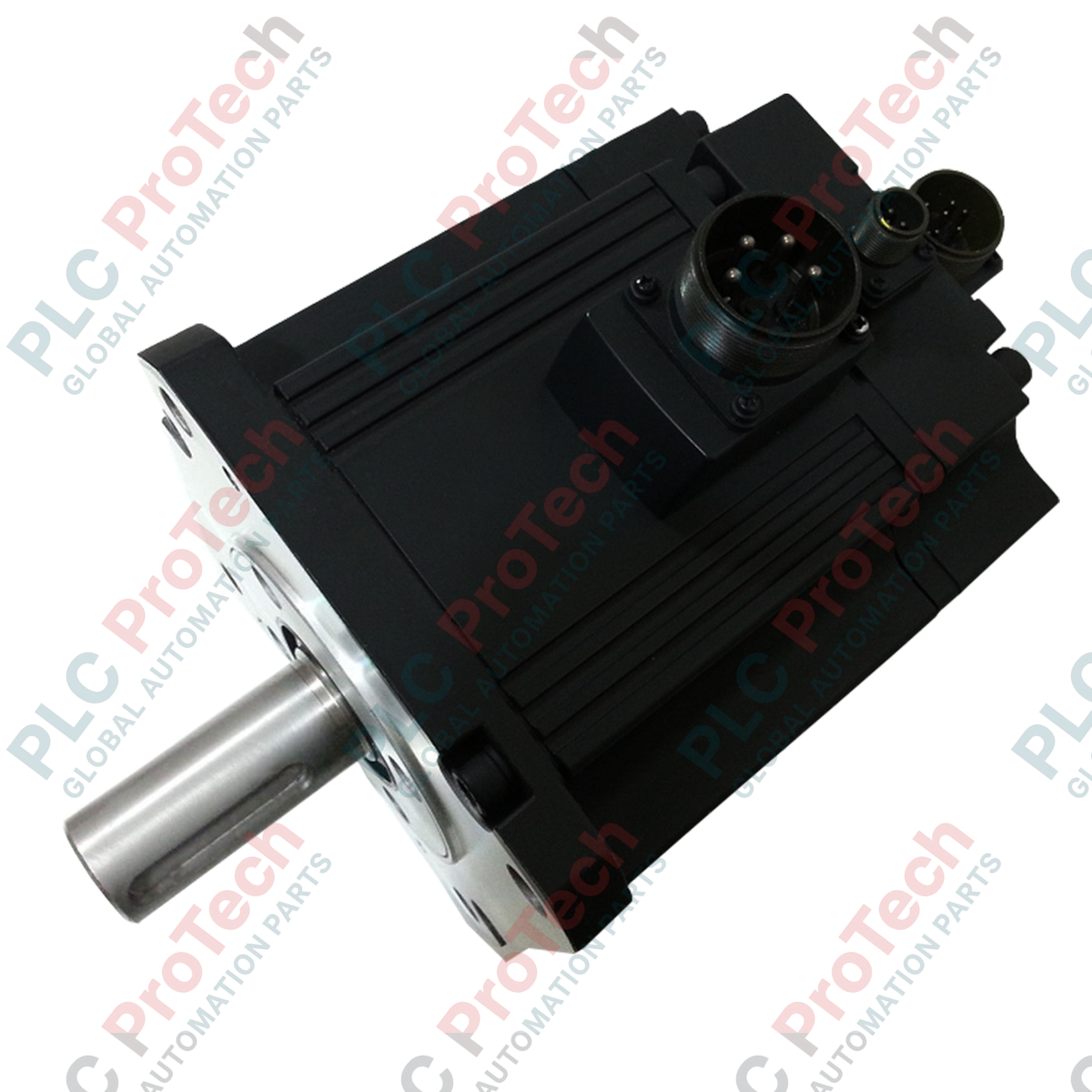

Mitsubishi Electric HC-SFS502B HC-SFS-Serie AC-Servomotor

SKU HC-SFS502B

Auf Lager
  • 12 Monate Garantie
  • Kostenlose Rückgabe innerhalb von 30 Tagen
  • Hersteller: Mitsubishi Electric

  • Produkt-Nr.: HC-SFS502B

  • Herkunftsland:Vereinigte Staaten

  • Produkttyp: AC-Servomotoren

  • Zahlung: T/T, Western Union

  • Gewicht: 24000g

  • Abmessungen: 400 mm x 400 mm x 20 mm

  • Versandhafen: Xiamen

  • Garantie: 12 Monate

Beschreibung

Der für die Hochleistungs-Bewegungssteuerung konzipierte Mitsubishi Electric HC-SFS502B AC-Servomotor liefert eine zuverlässige dynamische Reaktion in industriellen Automatisierungsanwendungen mit mittlerer Trägheit. Der robuste 5-kW-Motor wurde für die Kompatibilität mit der Verstärkerserie MELSERVO-J2-Super entwickelt und verfügt über eine integrierte elektromagnetische Haltebremse, die den Halt der vertikalen Achse und eine sofortige Laststabilisierung bei Abschaltung gewährleistet. Seine Konstruktion mit mittlerer Trägheit gleicht Lastanpassung und Beschleunigungseigenschaften aus und vermindert Rotorresonanzen in schweren mechanischen Systemen.

Merkmale

  • Hochauflösende Rückmeldung: Ausgestattet mit einem integrierten inkrementellen/absoluten Encoder für präzise Positionierung und stabile Geschwindigkeitsregelung bei niedrigen Drehzahlen.
  • Integrierte elektromagnetische Haltebremse: Die eingebaute 24-VDC-Bremse verhindert das Absinken oder Abdriften der Achse bei Not-Halt und Stromausfällen.
  • Rotor mit mittlerer Trägheit: Die optimierte Rotordynamik reduziert die mechanische Belastung und vereinfacht die Abstimmung für Systeme mit hoher Last.
  • Robustes Gehäuse: Die Dichtung in Industriequalität schützt vor Staub, Ölnebel und Feuchtigkeit, wie sie auf rauen Fabrikböden typisch sind.
  • Nahtlose Antriebsintegration: Vollständig abgestimmt für eine Plug-and-Play-Einrichtung mit kompatiblen MR-J2S-500A- und MR-J2S-500B-Servoverstärkern.

Anwendungen

  • Schwerlast-Portale: Koordinatenpositionierungssysteme mit hoher Trägheit und Materialtransportkräne.
  • Vertikale Z-Achsen-Antriebe: Automatisierte Handhabungs-, Verpackungs- und vertikale Werkzeugmaschinenkolonnen, die eine strikte Driftvermeidung erfordern.
  • Metallverarbeitungsmaschinen: Biege-, Stanz- und Schneidmaschinen, die unter anspruchsvollen mechanischen Belastungen arbeiten.
  • Rotationsindexiertische: Präzisionsindexiervorgänge, die während der Verweilzeiten ein hohes Haltemoment erfordern.

Technische Daten

Parameter Spezifikationswert
Hersteller Mitsubishi Electric
Modellnummer HC-SFS502B
Serienbezeichnung HC-SFS-Serie
Nennausgangsleistung 5,0 kW
Nenndrehzahl 2000 r/min
Maximale Drehzahl 3000 r/min
Versorgungsspannungsklasse Klasse 200 VAC
Trägheitstyp Mittlere Trägheit
Elektromagnetische Bremse Ja (nur Haltebremse)
Nennspannung der Bremse 24 VDC
Masse (Motorgewicht) 23,0 kg (50,7 lbs)
Versandgewicht (berechnet) 24,0 kg (52,9 lbs)
Zulässige Umgebungstemperatur 0 bis 40 °C (frostfrei)

Anschlüsse und Schnittstellen

Steckverbindertyp Pin-/Klemmenbelegung Funktionsbeschreibung
Leistungssteckverbinder (MS-Ausführung) A / U Phasen-U-Leistungsversorgung
B / V Phasen-V-Leistungsversorgung
C / W Phasen-W-Leistungsversorgung
D / PE Schutzleiter / Rahmenerdung
Bremssteckverbinder (MS-Ausführung) A Bremsleistungseingang (+24 VDC)
B Bremse gemeinsam (0 VDC)
Encoder-Steckverbinder Runder Mehrfachstecker Encoder-Signalrückmeldung (serielle Übertragung)

Empirische technische Erkenntnisse

Alternative Modelle & Kompatibilität

Bei der Modernisierung älterer Systeme ersetzt der HC-SFS502B direkt den standardmäßigen HC-SFS502 ohne Bremse; die externe Verkabelung der 24-VDC-Bremsversorgung muss jedoch nachgerüstet werden. Bei der Modernisierung von MR-J2S-Antrieben auf die MR-J4-Plattform ist ein direkter Anschluss nicht standardmäßig möglich. Anwender müssen auf HG-SR502B-Motoren umsteigen oder MR-J4-Verstärker verwenden, die mit kompatibler Konvertierungssoftware und geeigneten Schnittstellenmodulen konfiguriert sind. Beachten Sie, dass ältere MR-J2S-Firmwareversionen möglicherweise eine Parameteranpassung benötigen, damit der hochauflösende Encoder der „B“-Variante (mit Bremse) bei der Inbetriebnahme nach dem Austausch erkannt wird.

Anwendungsfallen und technische Hinweise

Die elektromagnetische Bremse dieses Motors ist ausschließlich als Haltebremse ausgelegt und darf niemals zum dynamischen Bremsen oder Verzögern verwendet werden. Wird versucht, die Bremse einzurücken, während der Motor mit hoher Drehzahl läuft, führt dies zu schnellem Verschleiß des Bremsbelags, was ein Durchrutschen und letztendlich einen mechanischen Ausfall der Haltemechanik verursacht. Außerdem hängt die Wärmeabfuhr stark vom Montagegestell ab. Stellen Sie sicher, dass der Motor direkt auf eine als Kühlkörper dienende Stahlplatte geschraubt wird (empfohlene Mindestabmessungen: 400 mm x 400 mm x 20 mm), um zu verhindern, dass die Innentemperatur thermische Fehlercodes des Verstärkers (AL.30 oder AL.46) auslöst.

Hinweise zur Inbetriebnahme und Verdrahtung

Um elektromagnetische Störungen (EMI) zu vermeiden, die intermittierende Fehler der Absolutposition verursachen können (z. B. AL.1A oder AL.20 am Servoverstärker), verwenden Sie stets doppelt geschirmte Encoderkabel (z. B. MR-EKCBL-M), deren Schirm am Steckergehäuse aufgelegt ist. Führen Sie das 24-VDC-Bremssteuerkabel nicht zusammen mit den Hochspannungs-Motorkabeln im selben Kabelkanal. Installieren Sie stets eine Überspannungsschutzdiode antiparallel zur Spule des Bremssteuerrelais, um Spannungsspitzen zu verhindern, die in die Ausgangsschaltungen des Antriebs zurückgespeist werden könnten.

Installationsrichtlinien

KRITISCHER SICHERHEITSHINWEIS

Stellen Sie vor Beginn von Installations- oder Wartungsarbeiten an diesem Motor sicher, dass alle primären AC-Versorgungsleitungen getrennt sind. Warten Sie mindestens 20 Minuten, damit sich die Gleichspannungszwischenkreiskondensatoren des Servoverstärkers auf sichere Spannungspegel entladen können, bevor Sie Anschlüsse berühren. Prüfen Sie die DC-Zwischenkreis-Anzeige am Antrieb, um den sicheren Zustand zu bestätigen.

1

Befestigen Sie den Motor sicher an der Montagefläche mit Schrauben der Festigkeitsklasse 8.8 oder höher und überprüfen Sie die Ausrichtung, damit die radialen und axialen Wellenbelastungen die mechanischen Grenzwerte nicht überschreiten.

2

Verbinden Sie den Schutzleiter (PE) direkt mit der Erdungsklemme am Motorgehäuse. Verwenden Sie dazu einen Kupferleiter mit großem Querschnitt, um hochfrequente Ableitströme zu reduzieren.

3

Stecken Sie den Hochspannungsversorgungsstecker (U, V, W) und das Encoderkabel ein und stellen Sie sicher, dass die Gewindesicherungsmanschetten fest sitzen, damit die Umgebungs-Schutzart erhalten bleibt.

4

Schließen Sie die 24-VDC-Bremsversorgung an den dedizierten Bremsstecker an und verwenden Sie dabei eine für induktive Lasten ausgelegte Relaisschaltung mit Überspannungsunterdrückung.

FAQ

Kann die Bremse des HC-SFS502B zum Abbremsen der Last verwendet werden?

Nein. Die integrierte elektromagnetische Bremse ist ausschließlich als Haltebremse ausgelegt, um die Welle bei stillstehendem Motor zu arretieren. Das Betätigen der Bremse während der dynamischen Drehung verursacht dauerhaften strukturellen Verschleiß an den Bremsbelägen.

Welcher Servoverstärker ist mit dem HC-SFS502B kompatibel?

Dieser Motor ist für die Verwendung mit Verstärkern der Mitsubishi-Serie MELSERVO-J2-Super ausgelegt, insbesondere mit den 5-kW-Modellen wie MR-J2S-500A und MR-J2S-500B.

Welche Nennspannung ist zum Lösen der elektromagnetischen Bremse erforderlich?

Zum Lösen benötigt die Bremse eine stabile, nicht polarisierte 24-V-Gleichstromversorgung. Stellen Sie sicher, dass die Strombelastbarkeit den Angaben zur Stromaufnahme des Bremsmagneten im OEM-Handbuch entspricht.

Wie behebe ich Positionsrückkopplungsfehler wie AL.1A oder AL.20 während der Einrichtung?

Diese Fehler werden im Allgemeinen durch elektromagnetische Störungen (EMI) verursacht. Stellen Sie sicher, dass die Abschirmung des Encoderkabels an den Steckergehäusen über einen durchgängigen 360-Grad-Massekontakt verfügt, und verlegen Sie die Encoder-Rückmeldesignale getrennt von leistungsführenden Phasenkabeln.
