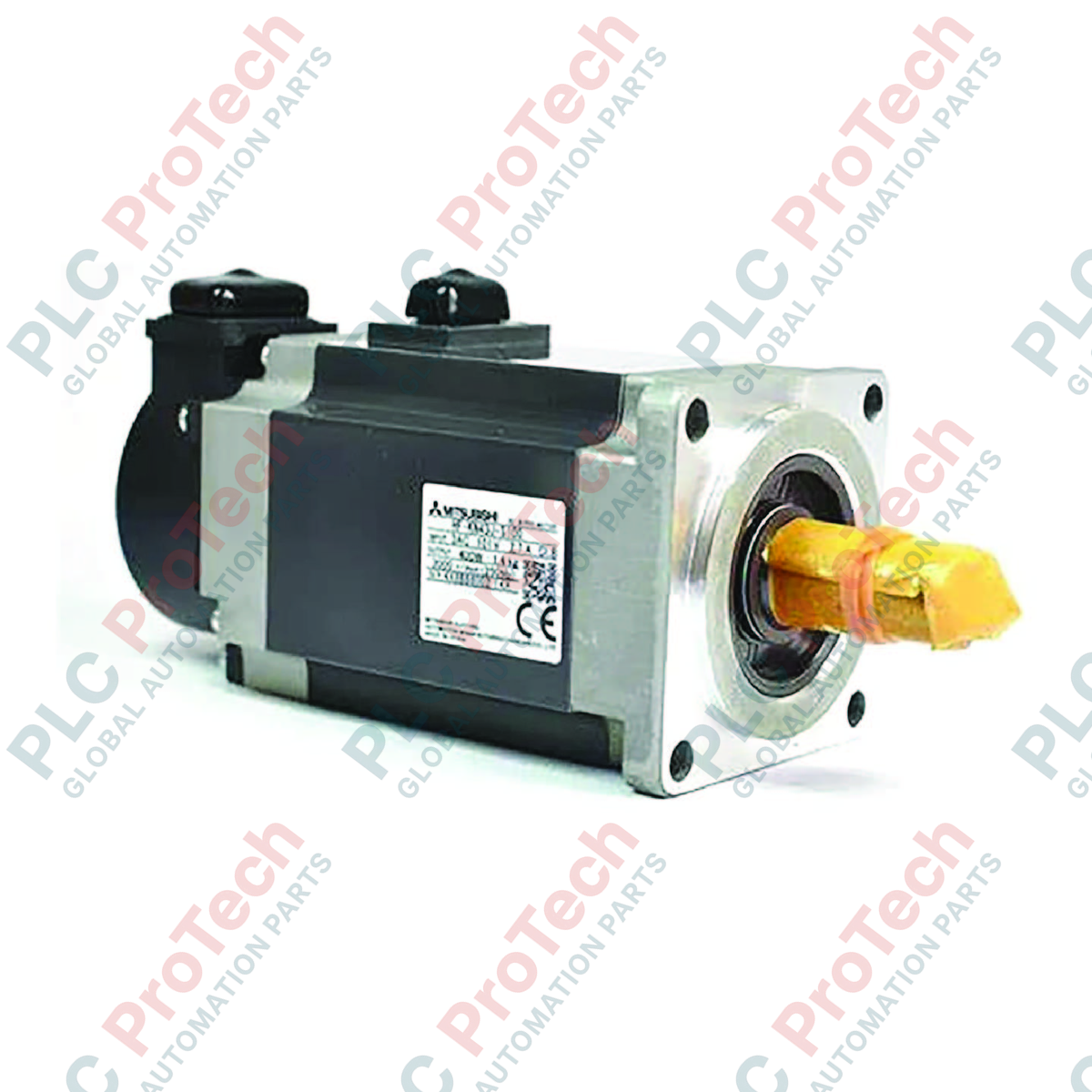

Mitsubishi Electric HF-SN102BJ-S100 AC-Servomotor der HF-SN-Serie

SKU HF-SN102BJ-S100

Auf Lager

12 Monate Garantie
Kostenlose Rückgabe innerhalb von 30 Tagen

Hersteller: Mitsubishi Electric
Produkt-Nr.: HF-SN102BJ-S100
Herkunft Vereinigte Staaten
Produkttyp: AC-Servomotoren
Zahlung: T/T, Western Union
Gewicht: 10.5 kg
Versandhafen: Xiamen
Garantie: 12 Monate

Produktbeschreibung

Beschreibung

Für eine präzise Bewegungssteuerung in anspruchsvollen Automatisierungsumgebungen arbeitet der Mitsubishi Electric HF-SN102BJ-S100 als rotatorischer Antrieb mit mittlerer Trägheit, der für hochleistungsfähige Positioniersysteme entwickelt wurde. Dieser Motor gehört zur robusten HF-SN-Serie, die für den Betrieb in mechanischen Strukturen mit optimalen Drehzahl-Drehmoment-Eigenschaften ausgelegt ist. Ausgestattet mit einer integrierten elektromagnetischen Bremse und einer robusten Öldichtung bietet dieser Motor zuverlässiges Haltemoment und Wellenschutz unter rauen Betriebsbedingungen. Seine hochwertige Umgebungsabdichtung macht ihn für feuchte, staubige oder stark vibrationsbelastete Fertigungsumgebungen geeignet.

Funktionen

Hohe Drehmomentdichte: Ausgelegt mit einer Nennleistung von 1.0 kW, um über den gesamten Drehzahlbereich ein konstantes Drehmoment bereitzustellen.
Integrierte elektromagnetische Bremse: Der integrierte Sicherheitsbremsmechanismus sorgt für sicheren Positionshalt und Notverzögerung.
Schützende Öldichtung: Die vormontierte Wellen-Öldichtung verhindert das Eindringen von Schmierstoffen, Schneidflüssigkeiten und Kühlmitteln.
Schutzart IP67: Das abgedichtete Gehäuse schützt die internen Wicklungen und den Stator vor Staub und zeitweiligem Untertauchen in Wasser.
Hohe Dynamik: Das Rotor-Design mit mittlerer Trägheit ermöglicht eine ausgezeichnete Nachführregelung und einen stabilen Betrieb bei schwankenden Lasten.

Anwendungen

Maschinenachsen: Präzise Vorschubregelung für mehrachsige Fräs-, Dreh- und Schleifmaschinen.
Materialflusssysteme: Dynamische Positionierung in automatisierten Lager- und Bereitstellungssystemen (ASRS) sowie Transferlinien.
Verpackungsanlagen: Hochgeschwindigkeitsanwendungen für Indexierung, Befüllung, Kartonierung und Versiegelung.
Robotische Portalsysteme: Mehrachsige Überkopf-Lader, die eine zuverlässige Haltebremse erfordern.

Technische Spezifikationen

Parameter	Spezifikationswert
Hersteller	Mitsubishi Electric
Modellnummer	HF-SN102BJ-S100
Seriengruppe	HF-SN
Nennausgangsleistung	1,0 kW
Nenndrehzahl	2000 U/min
Elektromagnetische Bremse	Integriert (Bremse enthalten)
Öldichtung	Integriert (Öldichtung enthalten)
IP-Schutzart	IP67 (ohne durchgehenden Wellenabschnitt)
Trägheitsklasse	Mittlere Trägheit
Versandgewicht (berechnet)	10,5 kg

Richtlinien für Installation & Einrichtung

WICHTIGER WARNHINWEIS:

Stellen Sie sicher, dass alle vorgeschalteten Stromversorgungen (Haupt- und Steuerstromkreis) vollständig spannungsfrei geschaltet, verriegelt und gekennzeichnet sind, bevor Sie mit Verdrahtungs- oder Montagearbeiten beginnen. Vergewissern Sie sich, dass die Lade-LED des Servoverstärkers vollständig erloschen ist, um die Gefahr eines schweren Stromschlags durch eine verbleibende Zwischenkreisspannung zu vermeiden.

Mechanische Montage: Montieren Sie den Motor sicher auf einer ebenen, stabilen Metallfläche. Eine ausreichende Wärmeableitung hängt davon ab, dass der Motor sicher mit einem ausreichend dimensionierten Kühlkörperrahmen verschraubt ist. Richten Sie die Kupplung sorgfältig aus, um eine Überschreitung der angegebenen radialen und axialen Wellenlasten zu vermeiden.

Verdrahtung & Abschirmung: Schließen Sie die Leistungskabel (U, V, W und Masse) sowie die Encoderkabel mit abgestimmten, geschirmten Anschlüssen in Industriequalität an. Verbinden Sie das Motorgehäuse mit der Haupterdungsklemme (PE) des Schaltschranks, um elektromagnetische Störungen (EMI) zu unterdrücken.

Bremsstromversorgung: Stellen Sie eine dedizierte, stabilisierte 24-V-Gleichstromversorgung für die elektromagnetische Bremse bereit. Teilen Sie diese Stromleitung nicht mit der 24-V-Gleichstromversorgung der SPS-Steuerung oder der Eingangssensoren, da induktive Rückspannungsspitzen der Bremsspule die Steuerlogik stören können.

Versand & Rückgabe

Globaler Expressversand

Standardlieferung: 4–6 Werktage per DHL, FedEx und UPS.
Expressversand: Same-Day-Versand für Lagerbestellungen vor 14:00 (GMT+8).
Weltweite Abdeckung: Über 150 Länder.

Rückgabe & Garantie

30-Tage-Garantie: Rückgabe für Lagerware in originaler, werkseitig versiegelter Verpackung.
12-Monats-Garantie: Jede Industriekomponente mit technischer Garantie.

FAQ

Kann die elektromagnetische Bremse dieses Motors für eine dynamische Verzögerung verwendet werden?

Nein. Die integrierte elektromagnetische Bremse ist eine Haltebremse, die die Motorwelle im stromlosen Zustand oder bei einem Notstopp stationär hält. Sie darf nicht für routinemäßiges dynamisches Bremsen verwendet werden, da dies zu vorzeitigem Verschleiß der Reibscheiben führt.

Deckt die Schutzart IP67 auch die Wellenverbindung ab?

Die IP67-Bewertung gilt für das Gehäuse und die elektrischen Anschlüsse des Motors. Der wellendurchführende Teil ist nicht IP67; dieses Modell verfügt jedoch über eine integrierte Öldichtung (bezeichnet durch den 'J'-Code), die Widerstand gegen Öl- und Spritzwassereintritt an der Wellenbefestigungsfläche bietet.

Mit welcher Mitsubishi-Servoverstärkerserie ist der HF-SN102BJ-S100 kompatibel?

Dieser Motor ist für den Betrieb mit kompatiblen Mitsubishi-Servoverstärkern der Serien MR-JE oder MR-J4 ausgelegt. Überprüfen Sie vor der Inbetriebnahme, ob die Kapazitätsbewertung des Verstärkers mit der Motorleistung von 1,0 kW und den Rückmeldeeigenschaften übereinstimmt.
