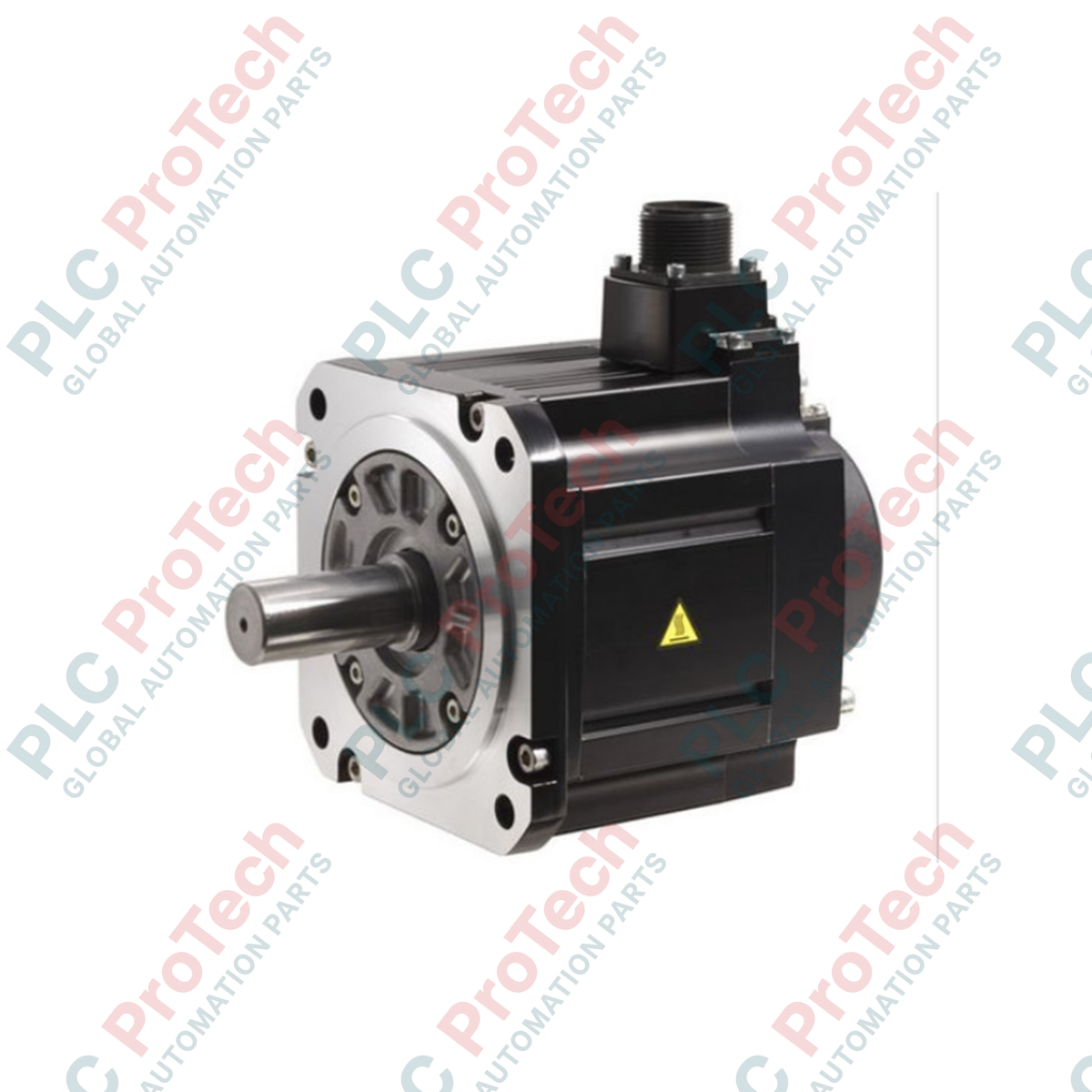

Mitsubishi Electric HG-SN302J-S100 HG-SN-Serie Servomotor

SKU HG-SN302J-S100

Auf Lager

12 Monate Garantie
Kostenlose Rückgabe innerhalb von 30 Tagen

Hersteller: Mitsubishi Electric
Produkt-Nr.: HG-SN302J-S100
Herkunftsland:Vereinigte Staaten
Produkttyp: Servomotoren
Zahlung: T/T, Western Union
Gewicht: 16000g
Versandhafen: Xiamen
Garantie: 12 Monate

Beschreibung

Der Mitsubishi Electric HG-SN302J-S100 ist ein AC-Servomotor, der für die Kompatibilität mit leistungsstarken Bewegungssteuerungsantrieben entwickelt wurde und zuverlässige dynamische Positionierung sowie präzise Drehzahlregelung unter hohen industriellen Lasten bietet. Dieses Gerät verfügt über eine Nennausgangsleistung von 3,0 kW und arbeitet mit einer Nenndrehzahl von 2000 U/min. Dabei liefert es ein hohes Drehmoment und bewahrt gleichzeitig seine strukturelle Stabilität. Ausgestattet mit einem integrierten Wellendichtring (gekennzeichnet durch das Suffix „J“) und ausgelegt für die Schutzart IP67, ist dieser Motor speziell gegen das Eindringen von Staub und Flüssigkeiten abgedichtet und eignet sich daher für anspruchsvolle Installationen in Industriemaschinen.

Funktionen

Optimierte Ausgangsleistung: Liefert eine kontinuierliche Ausgangsleistung von 3,0 kW für anspruchsvolle Aufgaben der rotatorischen Positionierung.
Integrierter Wellendichtring: Der werkseitig installierte Wellendichtring schützt interne Komponenten vor Ölnebel und Schmiermittelspritzern.
Robuster Umgebungsschutz: Vollständig geschlossene Ausführung mit natürlicher Kühlung gemäß Schutzart IP67 (ausgenommen der Wellendurchführung).
Hohe thermische Belastbarkeit: Gemäß den Anforderungen der Isolierstoffklasse 155 (F) ausgelegt, um die Wärmeableitung im Betrieb zu bewältigen.
Geringe Vibrationsklasse: In der Vibrationsklasse V10 ausgelegt, um minimalen Strukturverschleiß und hohe Rotationsgenauigkeit zu gewährleisten.

Anwendungen

Materialtransport: Dynamische Synchronisierung von Fördererantrieben, Portalbeschickern und automatisierten Lagersystemen.
Verpackungsmaschinen: Hochgeschwindigkeitsachsen für das Befüllen, Versiegeln und Kartonieren mit schneller Drehmomentreaktion.
Metallbearbeitung und Pressenzuführungen: Hochpräzise Zuführsysteme und Nebenachsen von Werkzeugmaschinen.
Textilproduktion: Spannungsgeführte Wickel-, Spul- und Webantriebe.

Technische Daten

Parameter	Wert / Spezifikation
Hersteller	Mitsubishi Electric
Modellnummer	HG-SN302J-S100
Serienbezeichnung	HG-SN-Serie
Nennausgangsleistung	3,0 kW
Nenndrehmoment	14,3 Nm
Nenndrehzahl	2000 U/min
Maximale Drehzahl	2500 U/min
Zulässige Momentandrehzahl	2875 U/min
Nennstrom	11 A
Maximalstrom	33 A
Empfohlenes Lastträgheitsverhältnis	15-mal oder weniger
Isolierstoffklasse	155 (Isolierstoffklasse F)
Gehäuseausführung	Vollständig geschlossen, natürliche Kühlung (IP67)
Vibrationsklasse	V10
Betriebstemperatur	0 °C bis 40 °C (frostfrei)
Lagertemperatur	-15 °C bis 70 °C (frostfrei)
Luftfeuchtigkeit im Betrieb	10 % bis 80 % relative Luftfeuchtigkeit (nicht kondensierend)
Luftfeuchtigkeit bei Lagerung	10 % bis 90 % relative Luftfeuchtigkeit (nicht kondensierend)
Maximale Höhe	2000 m oder weniger über dem Meeresspiegel
Vibrationsfestigkeit	X: 24,5 m/s2, Y: 49 m/s2
Gewicht	16 kg
Versandgewicht (berechnet)	17 kg

Empirische technische Erkenntnisse

Alternative Modelle und Kompatibilität

Der HG-SN302J-S100 ist für die optimierte Kombination mit den Servoverstärkern MR-JE-300A und MR-JE-300B ausgelegt. Wenn ältere Installationen der HC-SFS-Serie auf die HG-SN-Serie umgerüstet werden, prüfen Sie die Parameter der inkrementellen Encoderschnittstelle, da sich die Auflösungsregister unterscheiden. Stellen Sie sicher, dass Ihre MR Configurator2-Software aktualisiert ist und die korrekten Parameter für elektronische Übersetzung und Encoderauflösung unterstützt, um Fehler durch eine nicht übereinstimmende Rückmeldung zu vermeiden.

Anwendungsfehler und technische Hinweise

Dieses Modell verfügt über einen integrierten Öldichtring (J-Typ). Obwohl dieser einen äußerst wirksamen Schutz bietet, darf der Motor nicht in Umgebungen installiert werden, in denen der Ölstand über die Dichtlippe steigt. Bei horizontalen Konfigurationen sind standardmäßige Mechanismen zum Ableiten von Öl im Maschinengetriebe vorzusehen, um zu verhindern, dass sich Öl an der Dichtung sammelt und schließlich in den Stator eindringt. Da der Motor vollständig auf natürliche Kühlung angewiesen ist, darf der Luftweg um das Motorgehäuse im Schaltschrank nicht versperrt werden. Halten Sie einen Abstand von mindestens 100 mm zu angrenzenden Strukturen ein.

Tipps für Inbetriebnahme und Verdrahtung

Verwenden Sie stets dedizierte, abgeschirmte Kabel für das Encoder-Feedback (MR-EKCBL) und die Stromversorgung (MR-PWCNS). Erden Sie die Haupterdungsklemme (PE) des Motors direkt mit der Erdungsplatte des Servoverstärkers und verwenden Sie dazu einen Draht mit großem Querschnitt, um zu verhindern, dass hochfrequente Störungen die Encodersignale verfälschen, was während der Inbetriebnahme zu unregelmäßiger Drehung oder Instabilität des Drehzahlregelkreises führen kann.

Installationsrichtlinien

KRITISCHER WARNHINWEIS: HOCHSPANNUNGS- UND THERMISCHE GEFAHR

Stellen Sie sicher, dass die Hauptsteuerung und die Drehstromleitungen vollständig spannungsfrei geschaltet und gegen Wiedereinschalten gesichert sind, bevor Sie mit der Installation oder dem Kabelanschluss beginnen. Warten Sie nach dem Ausschalten mindestens 15 Minuten, damit sich die internen Zwischenkreiskondensatoren des Verstärkers vollständig entladen können. Die Oberflächen des Motorgehäuses können sich während dynamischer Zyklen unter hoher Last auf über 70 °C erhitzen. Lassen Sie den Motor vor dem Berühren abkühlen.

1

Mechanische Montage: Befestigen Sie den Motor sicher an einer starren Maschinenoberfläche mithilfe der Montagebohrungen am Sockel oder Flansch. Vermeiden Sie während der Montage mechanische Stöße oder axiales Hämmern auf die Welle, da dadurch der hochauflösende interne Encoder zerstört werden kann.

2

Ausrichtungsprüfung: Prüfen Sie den Rundlauf der Welle und richten Sie die Motorkupplung aus, um strukturelle Vibrationen und Lagerschäden zu vermeiden. Verwenden Sie eine flexible Kupplung, die für den Betrieb von Motoren mit hoher Trägheit ausgelegt ist.

3

Kabelanschluss: Verbinden Sie die Drehstromleitungen (U, V, W) und die PE-Erdungsklemme. Befestigen Sie den Encoder-Steckverbinder sicher und stellen Sie dabei sicher, dass die wasserdichten Dichtungen gemäß IP67 flach und vollständig eingesetzt sind, um die Umgebungsabdichtung zu gewährleisten.

FAQ

Was bedeutet das Suffix J in der Modellnummer HG-SN302J-S100?

Das „J“ bedeutet, dass der Motor ab Werk mit einer Öldichtung ausgestattet ist, die verhindern soll, dass Flüssigkeiten und Ölnebel entlang des Wellenführungsbereichs in das Motorinnere eindringen.

Welche Mitsubishi-Servoverstärkermodelle sind mit diesem Motor kompatibel?

Dieser Motor ist mit den Servoverstärkern MR-JE-300A (Analog-/Impulsfolge) und MR-JE-300B (SSCNET III/H) kompatibel.

Ist der HG-SN302J-S100 für den vollständig eingetauchten Betrieb ausgelegt?

Nein. Obwohl das Motorgehäuse und die elektrischen Anschlüsse die Schutzart IP67 erfüllen, ist der Wellenführungsbereich nicht für das Eintauchen zertifiziert. Wenn die Welle stehenden Flüssigkeiten ausgesetzt ist, ist ein geeigneter externer Schutz erforderlich.

Wie hoch ist das empfohlene Verhältnis von Last- zu Motorträgheitsmoment für einen stabilen Betrieb?

Mitsubishi Electric empfiehlt, das Verhältnis von Last- zu Motorträgheitsmoment auf höchstens das 15-Fache zu begrenzen. Eine Überschreitung dieses Grenzwerts kann bei schnellen Beschleunigungszyklen zu instabiler Abstimmung und Schwingungen führen.
